Wózek widłowy: Kompleksowy przewodnik po rodzajach, zastosowaniach i klasyfikacji

Wózek widłowy, potocznie nazywany również widlakiem lub wózkiem jezdniowym podnośnikowym, to mechaniczny pojazd kołowy, napędzany silnikiem, przeznaczony do transportu ładunków na niewielkie odległości oraz do ich składowania. Stanowią one podstawowe wyposażenie wielu firm w różnych branżach, od produkcji po logistykę, umożliwiając odciążenie pracowników i szybkie przemieszczanie towarów na terenie magazynu, hali produkcyjnej, obiektu handlowego czy placu budowy.

Wybór odpowiedniego rodzaju wózka widłowego zależy od specyfiki danej branży oraz potrzeb przedsiębiorstwa. Kluczowe jest dostosowanie typu napędu do warunków pracy oraz konstrukcji wózka do rodzaju ładunków i przestrzeni operacyjnej. Należy również pamiętać, że wszystkie wózki widłowe podlegające pod dozór techniczny muszą być zarejestrowane w UDT i przechodzić regularne przeglądy techniczne, aby zapewnić bezpieczeństwo i zgodność z przepisami.

Klasyfikacja wózków widłowych

Wózki widłowe można podzielić według różnych kryteriów, które decydują o ich funkcjonalności i zastosowaniu. Najczęściej wymienia się ich budowę, rodzaj napędu oraz przeznaczenie. Jedynie biorąc pod uwagę wszystkie te aspekty, można wybrać odpowiednie urządzenie do konkretnego celu.

Podział ze względu na rodzaj napędu

Rodzaj napędu jest podstawowym kryterium, które decyduje o możliwości zastosowania wózka w konkretnym miejscu oraz o jego efektywności. Na rynku najczęściej spotykane są wózki z silnikami Diesla, benzynowymi, gazowymi oraz elektrycznymi, a także hybrydowe.

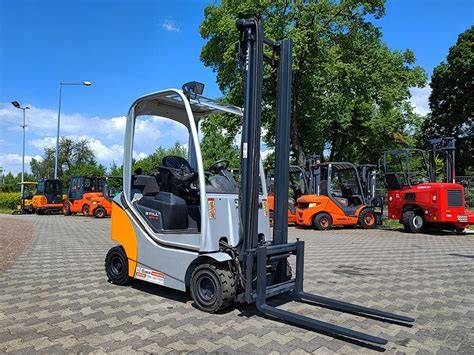

• Wózki widłowe spalinowe

  Wózki widłowe spalinowe jako paliwo najczęściej wykorzystują olej napędowy (diesel), znacznie rzadziej gaz LPG. Są przeznaczone głównie do pracy na zewnątrz, ponieważ emitują spaliny oraz zanieczyszczenia. Najczęściej używa się ich na placach budów oraz w miejscach przeładunkowych na świeżym powietrzu, gdzie konieczne jest szybkie przetransportowanie towarów na niewielkie odległości. Wyróżniają się dużą mocą i zasięgiem, co czyni je idealnymi do transportu ciężkich ładunków w trudnych warunkach. Modele wyposażone w silnik Diesla są droższe od pozostałych wózków, jednak wyróżniają się niskim zużyciem paliwa, co znacznie obniża koszty ich eksploatacji. Dzięki wysokiemu momentowi obrotowemu silnik wysokoprężny doskonale sprawdza się podczas transportu ciężkich ładunków i prac w trudnych warunkach. Do wymagających prac przeładunkowych nadają się również wózki widłowe wyposażone w silnik benzynowy. Są znacznie tańsze od modeli z silnikiem Diesla, jednak ich słabą stroną jest bardzo wysokie zużycie paliwa. Dostępne są jednak również modele wyposażone w specjalne filtry, które przechwytują pewną ilość wytwarzanych zanieczyszczeń. Takie pojazdy są dopuszczone także do używania w zamkniętych obiektach, o ile są one dobrze wentylowane.

• Wózki widłowe gazowe (LPG)

  Wózki widłowe gazowe są odmianą wózków spalinowych, napędzanych gazem LPG. Są uważane za alternatywę dla wózków elektrycznych ze względu na nieco tańszą eksploatację. Silnik napędzany gazem LPG emituje zdecydowanie mniej spalin niż silnik benzynowy i wysokoprężny - dzięki temu, przy zapewnieniu odpowiedniej wentylacji i zachowaniu zasad bezpieczeństwa, wózki gazowe mogą być używane także w zamkniętych przestrzeniach. Ich atutem jest to, że są ekologiczne, ciche i efektywne, ale wymagają częstych wymian butli gazowych. Wymiana pustej butli na pełną jest czynnością bardzo prostą i mało czasochłonną, co umożliwia ciągłą pracę wózka bez zbędnych postojów.

• Elektryczne wózki widłowe

  Elektryczne wózki widłowe działają dzięki akumulatorowi, który można ładować w dowolnym miejscu. Są to maszyny przeznaczone przede wszystkim do pracy w zamkniętych przestrzeniach, takich jak magazyny, hale produkcyjne, składy, hurtownie czy sklepy wielkopowierzchniowe. Charakteryzują się cichą pracą i brakiem emisji spalin, co czyni je bardziej ekologicznym wyborem. Niewielkie rozmiary oraz mały promień skrętu umożliwiają wygodne manewrowanie w ciasnych przestrzeniach, co pozwala operatorowi wykonywać prace wymagające dużej precyzji. Ich długość pracy jest krótsza niż wózków spalinowych i nie nadają się do pracy na zewnątrz, z daleka od źródła prądu. Ceny wózków akumulatorowych mogą wydawać się wysokie, jednak warto wziąć pod uwagę to, że jednocześnie są bardziej ekonomiczne w eksploatacji. Różne typy akumulatorów wpływają na koszty eksploatacji oraz efektywność wózków elektrycznych.

• Wózki widłowe ręczne (paleciaki)

  Są to urządzenia, które nie posiadają silnika i są napędzane siłą ludzkich mięśni. Nazywa się je potocznie „paleciakami” i najczęściej znajdują zastosowanie w sklepach, gdzie nie ma wystarczająco miejsca, jak i możliwości na użycie innego sprzętu. Modele te charakteryzują się kompaktowością oraz dużą sterownością. Aby je obsługiwać, nie są wymagane żadne uprawnienia.

Podział ze względu na konstrukcję i przeznaczenie

Ten podział jest o wiele bardziej złożony, gdyż wózki widłowe mogą spełniać szereg różnorodnych funkcji, dostosowanych do specyficznych potrzeb i warunków pracy.

• Wózki widłowe unoszące

  Praca wózków unoszących polega na unoszeniu i opuszczaniu towaru przy pomocy wideł niewiele ponad podłogę. Najczęściej wykorzystuje się je do przenoszenia ciężkich przedmiotów z miejsca na miejsce, pomagają oderwać paletę od podłoża.

• Wózki widłowe podnośnikowe (teleskopowe)

  Często nazywane teleskopowymi, lepiej sprawdzają się do umieszczania przedmiotów na wysokościach, na przykład na półkach w magazynach. Ich specjalna konstrukcja pozwala na transportowanie ładunków zarówno w pionie (góra-dół), jak i poziomie (przód-tył). Wyróżniają się sporym zasięgiem wideł, dzięki czemu możliwe jest uniknięcie dzielenia dużych i ciężkich ładunków. Są to modele uniwersalne i wielofunkcyjne, wyposażone w teleskopowy rozsuwany wysięgnik oraz często napęd na 4 koła. Wózki te z łatwością poradzą sobie z uniesieniem załadunku na duże wysokości, nawet do kilkunastu metrów.

• Wózki widłowe skrętne

  Doskonale radzą sobie podczas manewrowania w wąskich i krętych korytarzach. Wyróżniają się masztem, który się nie wysuwa, ale obraca, co umożliwia łatwe manewrowanie w ciasnych przestrzeniach i wygodne umieszczenie ładunku w miejscu przeznaczenia. Urządzenia te, tak samo jak wózki wysokiego składowania, mają wysuwany maszt, a ponadto pozwalają na operowanie kierunkiem jazdy kół. Sprzęt ten umożliwia operatorowi wybranie niezależnych kierunków jazdy kół przednich oraz tylnych.

• Wózki widłowe terenowe

  Przeznaczone są do stosowania na otwartym terenie, gdy konieczne jest szybkie przetransportowanie towarów na niewielkie odległości. Często wykorzystywane są na placach budów, mają na wyposażeniu zazwyczaj silniki spalinowe diesla, dzięki czemu mogą pracować nawet w niekorzystnych warunkach pogodowych. Są to pojazdy o dużych kołach, które mogą poruszać się po nierównych nawierzchniach.

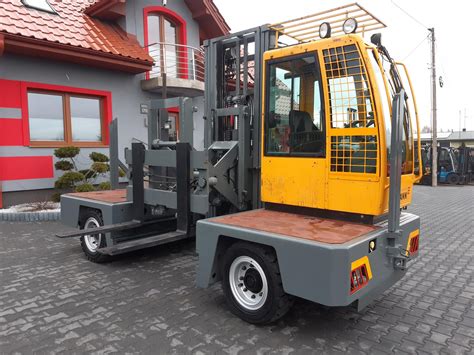

• Wózki widłowe boczne

  Ten rodzaj wózka widłowego charakteryzuje się unikalną konstrukcją, która pozwala na przenoszenie długich ładunków na boku maszyny, zamiast z przodu. Dzięki temu znacznie ułatwiają transport materiałów o dużych rozmiarach, takich jak belki czy rury. Wózki boczne doskonale sprawdzają się w wąskich korytarzach magazynowych, szczególnie w magazynach wysokiego składowania.

• Wózki widłowe z wysięgnikiem (wysokiego składowania)

  Wyróżniają się specjalnym wysięgnikiem, który umożliwia podnoszenie ładunków na znaczne wysokości, nawet do kilkunastu metrów. Są to maszyny niezbędne w magazynach wysokiego składowania, gdzie istnieje konieczność umieszczania towarów na wysokich półkach. Modele te charakteryzują się możliwością podnoszenia ładunków nawet na wysokość kilkunastu metrów. Ponadto są niewielkich rozmiarów, co ułatwia manewrowanie nawet w małych i wąskich uliczkach. Wózki widłowe wysokiego składowania są niezbędnym urządzeniem w pracy na magazynach, gdzie mamy styczność z dużą ilością towaru. Liczy się przede wszystkim wydajność oraz bezpieczeństwo w pracy, dlatego należy wybrać odpowiedni wózek, który zwiększy efektywność pracowników i zagwarantuje im komfort.

• Wózki widłowe z platformą

  Są to urządzenia, które oprócz funkcji transportu ładunków, umożliwiają również podnoszenie operatora wraz z platformą roboczą. Dzięki temu pracownik może wykonywać różne czynności na wysokości, takie jak inwentaryzacja czy konserwacja.

• Wózki widłowe z chwytakiem

  Wyposażone są w specjalne chwytaki zamiast standardowych wideł, co pozwala na transportowanie ładunków o nietypowych kształtach lub wymagających delikatnego obchodzenia się. Dodatkowo wózek może posiadać wymienny osprzęt, tj. chwytaki, przesuw boczny, uchwyty czy obrotnicę.

• Wózki widłowe systemowe

  Używane na magazynach, ponieważ cechuje je niewielki ciężar i zwrotność.

• Wózki widłowe podwieszane

  Umożliwiają transport razem z towarami. Modele te wyróżniają się funkcją podwieszenia ich na tylnych częściach ciężarówek, dzięki czemu nie zajmują potrzebnej przestrzeni ładunkowej. Dzięki nim rozładunek może być przeprowadzany w sprawniejszy i szybszy sposób.

• Wózki widłowe przeciwwybuchowe

  Stworzone do transportu niebezpiecznych materiałów.

• Wózki widłowe bramowe

  Ich rama ma kształt bramy i obejmuje transportowany towar. Modele te zostały przystosowane do przenoszenia kontenerów.

• Wózki widłowe do kompletacji pionowej

  Umożliwiają podnoszenie towarów na dużą wysokość, co jest szczególnie przydatne w magazynach wysokiego składowania.

• Wózki widłowe do kompletacji poziomej

  Transportują towary na poziomie, najczęściej w dużych halach magazynowych.

Klasyfikacja wózków jezdniowych według podlegania pod dozór techniczny

Podział ten jest istotny z punktu widzenia przepisów i wymagań dotyczących eksploatacji.

• Niepodlegające pod dozór techniczny (niebędące maszynami UTB - Urządzenia Transportu Bliskiego)

  • wózki platformowe (naładowane)
  • wózki ciągnikowe (ciągnące/pchające)
  • wózki unoszące

• Podlegające pod dozór techniczny UTB (wózki jezdniowe podnośnikowe, zwane widłakami lub wózkami widłowymi)

  • wózki podnośnikowe z operatorem podnoszonym wraz z ładunkiem (wózek kompetencyjny - inaczej zwany wózkiem specjalizowanym)
  • wózki podnośnikowe bramowe
  • wózki podnośnikowe czołowo-boczne (obustronne)
  • wózki podnośnikowe boczne (dwustronne)
  • wózki podnośnikowe boczne (jednostronne)
  • wózki podnośnikowe platformowe z masztem wewnętrznym
  • wózki podnośnikowe z masztem wewnętrznym obejmującym ładunek (z masztem stałym)
  • wózki podnośnikowe z masztem wewnętrznym, nieobejmującym ładunku
  • wózki podnośnikowe czołowe

Podział wózków ze względu na sposób kierowania

• Wózki prawostronne

  Wózek prowadzony przez operatora.

• Wózki podestowe

  Operator stojąc na podeście, kieruje wózkiem.

• Wózki z fotelem dla kierowcy

  Operator spoczywając na fotelu znajdującym się na wózku, kieruje nim.

• Wózki sterowane zdalnie

  Kieruje nim system automatyczny.

Budowa i wyposażenie wózków widłowych

Podstawowa budowa wózków widłowych obejmuje kilka kluczowych elementów, zapewniających ich prawidłowe działanie i bezpieczeństwo.

Podstawowe komponenty

Każdy wózek widłowy wyposażony jest w:

• Układ podnoszenia: Wyposażony w maszt, który może mieć nawet kilkanaście metrów. Wózki wysokiego składowania mają dłuższe maszty, pozwalające składować materiały na wyższych wysokościach.
• Widły: Pozwalają podnosić towary na paletach.
• Płyta czołowa: Do której przymocowany jest maszt i widły.
• Rama bezpieczeństwa: Chroniąca operatora.
• Układ sterowania: Wyróżnia się zamieszczoną przy kierownicy i pedałach, dźwignią. Na prawidłowe działanie wózka widłowego składa się kilka układów, które znane są z innych pojazdów, a także m.in. układ podnoszenia czy przeniesienia napędu.

Dodatkowe wyposażenie i technologie

Wyposażenie wózków widłowych wysokiego składowania jest rozmaite. Stosuje się w nich system napędowy oparty na silnikach prądu zmiennego, dzięki czemu pracownik ma zapewnioną szybkość jazdy, jak również może przenosić ładunek z pełną mocą. Zastosowany silnik przekłada się również na sprawność energetyczną i nie wymaga konserwacji, zapewniając trwałość i długi okres użytkowania wózków widłowych. Dodatkowo wózki mogą posiadać:

• System bocznego wysuwu baterii oparty na rolkach, co znacząco upraszcza ich wymianę.
• Urządzenia, które samoczynnie kontrolują dynamikę jazdy pod względem skrętu koła sterującego.
• Czynność regeneracji energii w czasie, kiedy zwalniamy, automatycznej redukcji prędkości, a ponadto automechanizm podnoszenia i opuszczania masztu.

Parametry techniczne wózków widłowych

Wybór odpowiedniego wózka widłowego zależy nie tylko od jego rodzaju, ale również od parametrów technicznych. Najważniejsze z nich to udźwig, wysokość podnoszenia oraz rodzaj kół.

• Udźwig: Wózki widłowe różnią się udźwigiem, co oznacza, że mogą podnosić różne ciężary. Wybór wózka zależy więc od przewożenia ładunków i ich rodzajów - w magazynach, gdzie transportuje się ciężkie ładunki, konieczne będą modele o większym udźwigu. Za każdym razem trzeba koniecznie sprawdzać parametry urządzenia, by nie załadować na nie zbyt ciężkich towarów. Takie postępowanie może doprowadzić do groźnego wypadku.
• Wysokość podnoszenia: Działa ona o tym, jak wysoko wózek jest w stanie podnieść ładunki. Jest to szczególnie ważne w magazynach wysokiego składowania oraz w sklepach wielkopowierzchniowych, gdzie przestrzeń jest wykorzystywana w pionie.
• Rodzaj kół: Zależy od powierzchni, po której porusza się wózek. Wózki terenowe często spotyka się na placach budowy, mają one na wyposażeniu zazwyczaj silniki spalinowe diesla, dzięki czemu mogą pracować nawet w niekorzystnych warunkach pogodowych.

Zważywszy na bezpieczeństwo, każdy wózek widłowy powinien być wyposażony w diagram udźwigu, który uwzględnia wysokość podnoszenia ładunku oraz środek ciężkości na widłach. Niemniej należy pamiętać, że przy podnoszonym ładunku wózek jest nie do końca stabilny i trzeba go stale kontrolować, by nie dopuścić do przewrócenia się. Obciążenie należy przewodzić przy ustawieniu wideł 30 centymetrów powyżej nawierzchni i maszcie pochylonym na operatora.

Uprawnienia do obsługi wózków widłowych

Operatorzy wózków widłowych posiadają szczególne uprawnienia, które zapewniają ich kompetentność. Aby móc użytkować wózki widłowe, należy ukończyć szkolenie zawodowe na operatora wózków widłowych i zdać egzamin państwowy przed komisją powołaną przez UDT.

Szkolenie i egzamin

Na specjalistycznym kursie na operatora wózków kandydat uczy się wszystkiego od podstaw. Najczęściej kursy dzielą się na część teoretyczną - przygotowującą m.in. z zakresu budowy urządzeń, zasad BHP czy prawidłowej eksploatacji - oraz część praktyczną, czyli ćwiczeń z obsługi wózka. Po takim szkoleniu kandydat na operatora zdaje egzamin państwowy przed komisją egzaminacyjną powołaną przez Urząd Dozoru Technicznego.

Ważność uprawnień

Uzyskane kwalifikacje UDT na wózki widłowe ważne są 10 lub 5 lat, w zależności od rodzaju:

• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem - ważność: 10 lat.
• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawniający również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia) - ważność: 5 lat.

Regularne szkolenia oraz przeglądy wózków widłowych są konieczne, by utrzymać wysokie standardy bezpieczeństwa. Serwisem może się zająć zewnętrzny podmiot, np. OMV Polska.

Wózek widłowy a ładowarka teleskopowa

Na rynku budowlanym i przemysłowym często pojawia się dylemat między wyborem wózka widłowego a ładowarki teleskopowej. Chociaż oba urządzenia służą do transportu i podnoszenia ładunków, różnią się konstrukcją, funkcjonalnością i zakresem zastosowań.

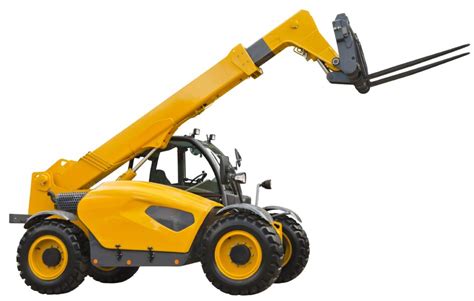

Charakterystyka ładowarek teleskopowych

Ładowarki teleskopowe, należące do maszyn i pojazdów, wykorzystuje się najczęściej w branży budowlanej, ale także z powodzeniem w rolnictwie, leśnictwie oraz przemyśle różnego typu. Są wielozadaniowe i uniwersalne. Nowoczesna ładowarka teleskopowa pełni funkcje wielu pojazdów i maszyn, między innymi podnośnika koszykowego, kosiarki, pługu, siewnika lub właśnie wózka widłowego. Ładowarki teleskopowe dzielimy ze względu na:

• Konstrukcję: podwozia (kołowe przegubowe, kołowe sztywno ramowe), nadwozia (nieobrotowe, obrotowe).
• Rodzaj napędu: napęd hydrostatyczno-mechaniczny, napęd hydrokinetyczno-mechaniczny.
• Sposób zmiany kierunku jazdy: kierowanie za pomocą ruchu kraba, kierowanie wyłącznie przednimi kołami, kierowanie wszystkimi czterema kołami.

Ładowarka teleskopowa zmontowana jest tak, że kabina operatora oraz teleskop są połączone sztywno z modułem jazdy, a co za tym idzie, nie mogą przemieszczać się w poziomie. Ponadto ładowarki te, w zależności od typu, posiadają jedną parę podpór - tylko z przodu, albo nie mają ich wcale, wtedy podnoszenie ładunku odbywa się na kołach. Natomiast ładowarki obrotowe wyposażone są w obrotnice, która pomaga kabinie operatora wraz z teleskopem obracać się w poziomie nawet o 360°. Ładowarki teleskopowe obrotowe posiadają podpory przednie i podpory tylne, ciężar załadunku obciąża raz bok, innym razem tył, a kolejnym razem przód urządzenia.

Wybór i popularność

Znacząco częściej firmy inwestują w nabycie ładowarki teleskopowej, z uwagi na wyżej wymienione plusy, uniwersalność i funkcjonalność. Uprawnienia na ładowarkę teleskopową pozwalają również na obsługę wózków widłowych oraz jej wszystkich pochodnych, co jest znaczącą przewagą nad uprawnieniami tylko na wózki widłowe. Popularność na wózki widłowe wyraźnie spadła na rzecz prestiżowych ładowarek teleskopowych.

Znaczenie wózków widłowych w przemyśle

Wózki widłowe znalazły swoje miejsce w każdym segmencie przemysłu - od produkcji po logistykę, są nieodłącznym elementem codziennej pracy. Dzięki nim możliwe jest sprawne i bezpieczne transportowanie, podnoszenie oraz przemieszczanie ładunków w różnych środowiskach pracy. Dostępność różnych typów wózków widłowych, od spalinowych po elektryczne, od wózków podnośnikowych po boczne, teleskopowe czy terenowe, jest kluczowa dla optymalnej operacyjności firm. Specjalistyczne typy wózków, jak te do pracy w wąskich przestrzeniach czy do magazynów wysokiego składowania, pozwalają na dostosowanie sprzętu do specyfiki danego miejsca.

Ostatecznie, różnorodność wózków widłowych doprowadziła do zwiększenia wydajności operacyjnej w wielu branżach. Poprzez skrócenie czasu transportu, redukcję obciążenia manualnego i poprawę bezpieczeństwa pracy, stałe wdrażanie innowacji w dziedzinie wózków widłowych niezmiernie przyczynia się do optymalizacji procesów.
