Wózki widłowe wysokiego podnoszenia, często określane mianem reach truck lub wózków wysokiego składowania, stanowią kluczowe narzędzie w nowoczesnych magazynach i centrach logistycznych. Ich konstrukcja jest specjalnie przystosowana do manewrowania w wąskich alejkach magazynowych oraz operowania ładunkami na znacznych wysokościach. Wózki te są wyróżnione z bardziej ogólnej kategorii wszystkich wózków widłowych podnośnikowych. W przeciwieństwie do standardowych wózków widłowych z przeciwwagą, przeznaczone są głównie do pracy wewnątrz obiektu, nie są odporne na warunki atmosferyczne (np. deszcz) ani nie nadają się do pracy na nierównym podłożu.
Cechy konstrukcyjne i zasada działania
Specyfika budowy wózków wysokiego składowania
Zasada działania wózków wysokiego składu nie różni się w sposób zasadniczy od działania większości wózków widłowych, jednak odmienności w budowie i obsłudze tych maszyn wynikają z potrzeby manewrowania w wąskich alejkach oraz operowania ładunkami na znacznych wysokościach. Pierwszą rzeczą, która rzuca się w oczy, jest lokalizacja stanowiska operatora: jest ono ustawione bokiem do masztu. Niezwykle charakterystyczną cechą jest także to, że widły umieszczone są prostopadle do pozycji operatora.

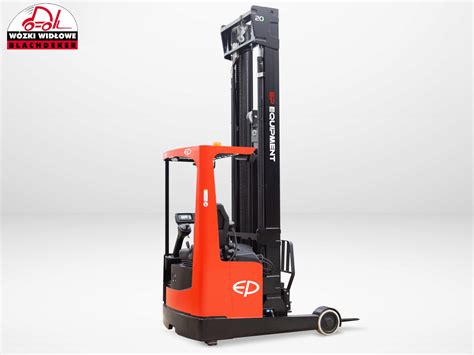

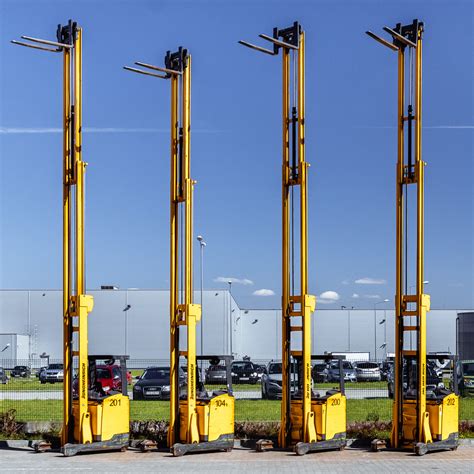

Najbardziej oczywistą cechą wyróżniającą reach trucków jest wysokość masztu, często sięgająca kilkunastu metrów. W tego typu maszynach stosowane są maszty duplex i triplex, czyli dwu- i trzyczęściowe, posiadające ramę stałą i dwie ramy wysuwane. Maszty trzyczęściowe zapewniają wysokość roboczą powyżej 4 m, a nowoczesne konstrukcje mogą osiągać wysokość podnoszenia nawet do 14 m.
Manewrowość i mechanizm wysuwania masztu
Wózki wysokiego składu mają relatywnie niewielkie rozmiary, co ułatwia im manewrowanie w wąskich przestrzeniach magazynowych. Są to maszyny niezwykle zwrotne. Niewielki promień skrętu zapewnia konstrukcja jezdna oparta na trzech kołach: dwóch statycznych z przodu oraz jednego, centralnie umieszczonego koła napędowego z tyłu. Koło napędowe ma najczęściej kąt skrętu 90° w każdą stronę.
Jedną z najważniejszych cech wózków wysokiego składu jest mechanizm umożliwiający przesuwanie masztu do przodu i do tyłu. Jest to rozwiązanie kluczowe dla ograniczenia miejsca potrzebnego do manewrowania w wąskich alejkach magazynowych. Przy podejmowaniu ładunku maszt przesuwa się do przodu, a wraz z ładunkiem wsuwa między oś przednią i tylną. Zapewnia to maksymalne skrócenie długości całkowitej wózka, co przekłada się na jego zwrotność.
Po dojechaniu do regału operator unosi maksymalnie cofnięte widły, a następnie - po ustawieniu na odpowiedniej wysokości - wsuwa je pod ładunek dzięki przesunięciu masztu do przodu. W tym czasie wózek nie zmienia pozycji. Tylko ostatni etap wsuwania wideł pod ładunek wymaga przemieszczania całej maszyny do przodu. Po lekkim uniesieniu wideł maszt cofa się, dzięki czemu ładunek wchodzi w obszar obejmowany przez ramiona podporowe. Dzięki temu maszyna wraz z ładunkiem zachowują w trakcie całej operacji pełną stabilność. Operacja kończy się cofnięciem maszyny o kilkadziesiąt centymetrów i opuszczeniem ładunku.
Udźwig i zasilanie
Cechą wózków reach truck jest też relatywnie niewielki udźwig, który w przypadku wielu modeli mieści się w przedziale 1,2-2,5 tony. Wynika to przede wszystkim z wysokości unoszenia i potrzeby zachowania stabilności maszyny. Im wyżej podnoszony ładunek, tym większe obciążenie dla masztu i ramy. Udźwig nominalny nie zawsze oznacza udźwig na maksymalnej wysokości, dlatego warto sprawdzić wykres udźwigu dla danego modelu.
Wszystkie wózki wysokiego składowania wyposażone są w napęd elektryczny. Wymienny, ładowany akumulator oraz jego krótki czas ładowania pozwala im na pracę w trybie wielozmianowym. Brak spalin, brak wymagań dodatkowej wentylacji, cicha praca i brak pogorszenia jakości powietrza sprawiają, że są idealne do pracy wewnątrz magazynów.
Wózki widłowe unoszące operatora wraz z ładunkiem
Wózki widłowe unoszące operatora wraz z ładunkiem, znane również jako wózki widłowe z kabiną operatora, to specjalne wersje wózków widłowych, które umożliwiają operatorowi przewożenie ładunków na większe wysokości wraz z bezpiecznym i wygodnym miejscem pracy. Są to niezastąpione narzędzia w magazynach i centrach logistycznych, szczególnie przy konieczności pracy na dużych wysokościach, gdzie operator ma pełną kontrolę nad ładunkiem, co przekłada się na szybszą i dokładniejszą obsługę.
Wydajność i elastyczność
Wózki widłowe unoszące operatora wraz z ładunkiem zapewniają znacznie większą wydajność i elastyczność w porównaniu do tradycyjnych wózków widłowych. Operator ma możliwość obsługi i kontroli ładunku, zwiększając efektywność pracy. Dzięki temu procesy załadunku i rozładunku stają się bardziej efektywne.
Kluczowe cechy wózków z unoszoną kabiną
- Wysokość podnoszenia: Wózki te są zaprojektowane do podnoszenia ładunków na znaczne wysokości, osiągając nawet kilkanaście metrów. Wysokie składowanie dotyczy manewrów wykonywanych na wysokości większej niż 7,2 metra.
- Wysięgnik: Zazwyczaj posiadają wysięgnik, który umożliwia operatorowi podnoszenie ładunków na dużą wysokość i osiąganie trudno dostępnych miejsc. Wysięgnik może być teleskopowy lub pantograficzny.
- Kabina operatora: Kabina, w której operator znajduje się wraz z ładunkiem, jest wyposażona w odpowiednie zabezpieczenia, takie jak barierki i pasy bezpieczeństwa, aby zapewnić ochronę i bezpieczeństwo operatora podczas pracy na wysokości.
- Manewrowość: Mimo dużej wysokości podnoszenia, wózki unoszące operatora są projektowane tak, aby były stosunkowo zwrotne i łatwe do manewrowania. Mogą być wyposażone w systemy kierowania i sterowania, które ułatwiają precyzyjne poruszanie się w ciasnych przestrzeniach składowych.
Rodzaje wózków do magazynów wysokiego składowania
Magazyn wysokiego składowania stawia przed sprzętem bardzo konkretne wymagania. Nie każdy wózek widłowy poradzi sobie z dużą wysokością, wąskimi korytarzami i intensywną pracą. Do pracy na dużych wysokościach stosuje się głównie:
- Wózki widłowe wysokiego podnoszenia (reach truck): Idealne do pracy w wąskich alejkach i mogą podnosić ładunki na znaczne wysokości, często przekraczające 10 metrów. Ich zaawansowane systemy stabilizacji zapewniają bezpieczne podnoszenie i przenoszenie ładunków.
- Wózki widłowe boczne (side loader): Przystosowane do transportu długich ładunków, takich jak rury czy belki, dzięki możliwości bocznego podnoszenia i przemieszczania towarów. Idealnie sprawdzają się w wąskich przestrzeniach, zapewniając bezpieczne przenoszenie nietypowych ładunków.
- Wózki systemowe (VNA - Very Narrow Aisle): Używane na magazynach, ponieważ cechuje je niewielki ciężar i zwrotność. Są przeznaczone do bardzo wąskich korytarzy i często posiadają unoszoną kabinę operatora.
Wózki widłowe czołowe są uniwersalne i stabilne dzięki przeciwwadze, nadają się zarówno do pracy wewnątrz magazynu, jak i na zewnątrz. Wózki widłowe teleskopowe oferują duży zasięg podnoszenia i elastyczność. Jednak do specyficznych potrzeb wysokiego składowania wewnątrz magazynów, wózki reach truck i VNA są preferowane ze względu na ich zwrotność i wysokość podnoszenia.
Uprawnienia i obowiązki operatora wózków wysokiego podnoszenia
Wymagane uprawnienia
Do obsługi wózków wysokiego składowania, w tym typu reach truck, wymagane są odpowiednie uprawnienia. Obecnie wystarczą takie same uprawnienia jak do większości widlaków, czyli licencja na kategorię II WJO (wózki podnośnikowe z wyłączeniem specjalizowanych). Do 1 czerwca 2019 roku wymagane były uprawnienia I WJO, będące najwyższą kategorią.
Aby móc użytkować wózki widłowe, należy ukończyć szkolenie zawodowe na operatora wózków widłowych oraz zdać państwowy egzamin przed komisją powołaną przez Urząd Dozoru Technicznego (UDT). Na specjalistycznym kursie kandydat uczy się wszystkiego od podstaw, w tym z zakresu budowy urządzeń, zasad BHP czy prawidłowej eksploatacji, a także praktycznej obsługi wózka. Uzyskane kwalifikacje UDT na wózki widłowe są ważne 10 lat dla wózków bez wysięgnika i operatora unoszonego z ładunkiem, oraz 5 lat dla wózków z wysięgnikiem lub z operatorem podnoszonym wraz z ładunkiem (uprawniające również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia).
Wyzwania w pracy operatora
Czym innym jest jednak licencja, a czym innym faktyczne umiejętności. Dla wielu doświadczonych operatorów sztaplarek czołowych przesiadka na reach trucka jest sporym wyzwaniem. Boczne ustawienie kabiny to kompletna rewolucja w orientacji w przestrzeni, która na starcie może nastręczyć mnóstwa kłopotów w manewrowaniu w wąskich przestrzeniach. „Oswojenia się” wymaga też wysokość podnoszenia, która w przypadku reach trucków jest średnio dwa, a nawet trzykrotnie większa niż w typowych wózkach czołowych. W efekcie każdy błąd w pobieraniu i transporcie ładunków może mieć bardzo poważne konsekwencje.
Zadania i obowiązki operatora
Operator wózka jezdnego widłowego prowadzi przemysłowy wózek napędzany benzyną, ciekłym gazem lub prądem elektrycznym, wyposażony w urządzenia do podnoszenia, takie jak podnośnik widłowy, wysięgnik, czerpak/łyżka, hak krętlikowy, zaciski, platforma do podnoszenia, naczepa do pchania. Za pomocą dźwigni i pedałów kieruje wózkiem i steruje urządzeniami do podnoszenia. Ustawia widły, platformę i inne urządzenia do podnoszenia pod, nad, lub wokół załadowanych palet, podstawek, skrzyń, wyrobów lub materiałów, przyczepia i transportuje ładunki do miejsca przeznaczenia. Rozładowuje materiały i układa je w stosy przez podnoszenie i opuszczanie urządzeń do podnoszenia. Może również inwentaryzować materiały, dostarczać je pracownikom zgodnie z potrzebami, ważyć materiały lub wyroby i rejestrować ciężar na etykietach lub paletach produkcyjnych. Do jego obowiązków należy także smarowanie wózka, ładowanie akumulatorów, napełnianie zbiornika paliwa lub wymiana zbiornika ciekłego gazu.
Bezpieczeństwo pracy i konserwacja
Potencjalne zagrożenia
Bezpieczeństwo jest najwyższym priorytetem podczas obsługi wózków widłowych, zwłaszcza tych unoszących operatora wraz z ładunkiem. Wózki widłowe mogą przewrócić się z powodu nadmiernego obciążenia, nieodpowiedniego rozmieszczenia ładunku, błędów w prowadzeniu i obsługiwaniu, czy nieodpowiedniej konserwacji, co może zagrażać życiu operatorów. Typowe błędy, takie jak jazda z uniesionym ładunkiem, mogą zakończyć się wywrotką znacznie łatwiej niż w przypadku innych typów wózków widłowych. Operatorzy widłowych wózków jezdnych mogą ulec poważnym urazom w wyniku przygniecenia przez źle umocowany ładunek. Nadmierny wysiłek fizyczny podczas pracy, wielogodzinne siedzenie w wymuszonej pozycji ciała oraz wibracje (spowodowane sztywną konstrukcją wózka, źle amortyzowanym siedziskiem) mogą powodować bóle pleców, ramion i rąk. Długotrwała praca w warunkach niedostatecznego oświetlenia lub trudności w adaptacji do nagłych zmian oświetlenia również stanowią ryzyko.
Zasady bezpiecznej obsługi
Wózki unoszące operatora są zaprojektowane tak, aby zapewnić stabilność i pewność podczas podnoszenia i przemieszczania ciężkich ładunków na wysokościach. Kluczowe jest jednak zawsze przestrzeganie zasad bezpieczeństwa, takich jak:
- Prawidłowe mocowanie ładunku.
- Unikanie zbyt dużych prędkości.
- Dbanie o odpowiednie szkolenie operatorów.
- Regularne przeglądy techniczne wózków.
- Układanie palet w sposób zapewniający bezpieczeństwo.
- Nieobsługiwanie widłowego wózka jezdnego napędzanego ropą lub benzyną w zamkniętych lub nieodpowiednio wentylowanych pomieszczeniach.
Konserwacja i przeglądy techniczne
Regularna konserwacja i przeglądy techniczne są kluczowe dla zapewnienia bezpiecznej i sprawnej obsługi wózków widłowych unoszących operatora wraz z ładunkiem. Ważne czynności konserwacyjne obejmują regularne sprawdzanie stanu technicznego, smarowanie elementów mechanicznych, sprawdzanie układów hydraulicznych oraz monitorowanie zużycia opon i baterii. Regularne przeglądy techniczne pomagają wykryć potencjalne problemy i awarie na wczesnym etapie, umożliwiając szybką interwencję i naprawę. Nadzór nad stanem technicznym i okresowymi przeglądami tych urządzeń leży w gestii Urzędu Dozoru Technicznego.
Wybór odpowiedniego wózka do magazynu wysokiego składowania
Wybór odpowiedniego wózka widłowego do magazynu wysokiego składowania może być wyzwaniem, zwłaszcza gdy zależy nam na maksymalizacji efektywności i bezpieczeństwa operacji magazynowych. Kluczowe jest, aby wózek nie tylko podnosił ładunki wysoko, ale też poruszał się sprawnie w wąskich korytarzach i był bezpieczny w pracy. Poniżej przedstawiono czynniki, które warto wziąć pod uwagę, aby ułatwić proces decyzyjny i zapewnić optymalne rozwiązanie dla magazynu:
Rozpoznanie potrzeb magazynu
- Wymiary alejek magazynowych: Wąskie alejki (2-3 metry) wymagają wózków o większej zwrotności i mniejszych gabarytach, takich jak wózki wysokiego podnoszenia (reach truck) czy wózki boczne (side loader). Jeśli alejki są szerokie (powyżej 4 metrów), można rozważyć bardziej uniwersalne wózki czołowe.
- Wysokość regałów: Wysokość podnoszenia wózka powinna być dostosowana do maksymalnej wysokości regałów, z uwzględnieniem dodatkowej przestrzeni na manewrowanie ładunkiem. Niskie regały (do 5 metrów) mogą być obsługiwane przez wózki czołowe, średnie (5-10 metrów) przez wózki wysokiego podnoszenia, a wysokie (powyżej 10 metrów) również przez wózki wysokiego podnoszenia.
- Rodzaje i wymiary ładunków: Wózki widłowe muszą być przystosowane do obsługi różnych typów ładunków. Standardowe palety obsługują wózki czołowe i wysokiego podnoszenia, długie ładunki - wózki boczne, a ciężkie i nietypowe - wózki teleskopowe.
- Potrzeby w zakresie manewrowania i szybkości operacji: Wysoka intensywność operacji magazynowych wymaga wózków wysokiego podnoszenia, które są szybkie i zwrotne.
- Warunki pracy w magazynie: Warunki, takie jak temperatura, wilgotność czy rodzaj podłoża, mogą wpływać na wybór wózka widłowego. W magazynach chłodniczych czy mokrych warto wybrać wózki elektryczne lub specjalnie przystosowane do trudnych warunków.
Kluczowe parametry techniczne i eksploatacyjne
- Udźwig: Maksymalna waga ładunku, jaką wózek może podnieść i przenieść. Należy upewnić się, że jego udźwig jest odpowiedni do najcięższych ładunków w magazynie, pamiętając, że udźwig zmniejsza się wraz z wysokością.
- Wysokość podnoszenia: Maksymalna wysokość, na jaką wózek może unieść ładunek. Musi być dopasowana do najwyższego poziomu regału, z zapasem bezpieczeństwa (zwykle 30-50 cm).
- Wymiary wózka: Szerokość i długość wózka wpływają na jego zdolność do manewrowania. Minimalna szerokość przejazdu i promień skrętu są kluczowe, zwłaszcza w wąskich alejkach.
- Zasilanie: W warunkach magazynowych wózek widłowy elektryczny jest najczęściej najlepszym wyborem. Jest cichy, nie emituje spalin i realnie obniża koszty eksploatacji.
- Systemy bezpieczeństwa: Nowoczesne wózki widłowe są wyposażone w zaawansowane systemy stabilizacji, kamery i czujniki, które zwiększają bezpieczeństwo operacji i minimalizują ryzyko wypadków.
- Typ masztu: Standardowy (duplex) podnosi ładunek na średnią wysokość, potrójny (triplex) pozwala podnosić ładunki bardzo wysoko. Dobrze dobrany maszt zmniejsza ryzyko kołysania ładunku i poprawia bezpieczeństwo pracy.
- Ergonomia: Ergonomiczne kabiny z regulowanymi siedzeniami i intuicyjnymi elementami sterującymi zmniejszają zmęczenie operatora, co zwiększa efektywność i wydajność.
- Koszty eksploatacji i serwisowanie: Należy uwzględnić nie tylko koszt zakupu, wynajmu lub leasingu, ale także regularne koszty utrzymania, konserwacji i serwisowania.
