Wózki Widłowe: Budowa, Zasada Działania i Rodzaje

Wprowadzenie do Świata Wózków Widłowych

Wózki widłowe są niezastąpione w wielu gałęziach przemysłu, takich jak magazyny, centra dystrybucyjne, fabryki czy budownictwo. Służą do sprawnego transportu bliskiego, podnoszenia ładunków oraz przewożenia materiałów na różnych wysokościach i w trudnych warunkach terenowych. Różnorodność modeli sprawia, że dobór odpowiedniego wózka widłowego to kluczowy element efektywnego funkcjonowania każdego przedsiębiorstwa. W niniejszym artykule przyjrzymy się bliżej budowie wózków widłowych, skupiając się na ich kluczowych elementach i funkcjach, a także omówimy ich zasadę działania i rodzaje.

Znajomość zasad działania wózków widłowych, ich budowy oraz zasad bezpieczeństwa pracy to klucz do efektywnego i bezpiecznego wykorzystania tych maszyn. Jeżeli jesteś operatorem wózka widłowego, warto jest zapoznać się z jego budową i zasadami działania. Lepiej jest dobrze poznać sprzęt, na którym codziennie się pracuje, niż nie wiedzieć, jak on działa - może to zapobiec przykrym niespodziankom podczas wykonywania zleconych zadań. Nieznajomość sprzętu, którym się kieruje, może doprowadzić do wielu nieprzyjemnych sytuacji.

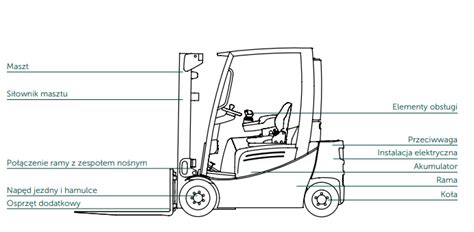

Podstawowa Budowa Wózka Widłowego

Wózek widłowy składa się z kilku podstawowych elementów, które wpływają na jego działanie i decydują o jego funkcjonalności. Każdy wózek widłowy jest wyposażony w kilka podstawowych układów, które są odpowiedzialne za wykonywane przez niego funkcje, czyli przewożenie, podnoszenie i opuszczanie ładunków.

Podstawowa budowa wózka widłowego obejmuje:

• Podwozie: stanowiące solidną bazę dla pozostałych części, zazwyczaj wykonane ze stali.
• Układ podnoszenia: wyposażony w maszt, który może mieć nawet kilkanaście metrów, oraz widły pozwalające podnosić towary na paletach. Z punktu widzenia zadań, które ma do wykonania wózek widłowy, najważniejszy jest dla niego sprawny układ podnoszenia.
• Płyta czołowa: do której przymocowany jest maszt i widły.
• Widły: długie, płaskie elementy, które służą do wsunięcia pod ładunek i uniesienia go. Ich rozstaw można regulować, co pozwala na dostosowanie do różnych rozmiarów palet czy innych ładunków.
• Rama bezpieczeństwa: chroniąca operatora.
• Układ sterowania: wyróżniający się zamieszczoną przy kierownicy i pedałach dźwignią. Operator ma do dyspozycji również dźwignie do sterowania masztem i widełkami.

Na prawidłowe działanie wózka widłowego składa się kilka układów, które znane są z innych pojazdów, a także m.in. układ podnoszenia czy przeniesienia napędu.

Klasyfikacja Wózków Widłowych

Klasyfikację wózków widłowych najczęściej przeprowadza się, biorąc pod uwagę rodzaj napędu, konstrukcję, zastosowanie oraz środowisko pracy. Różnorodność modeli pozwala dopasować sprzęt do indywidualnych potrzeb każdej firmy.

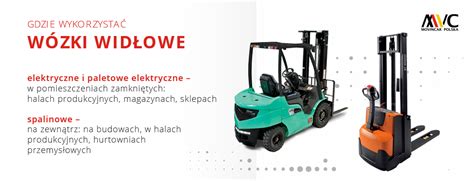

Podział według rodzaju napędu

Najważniejszą kwestią w tym przypadku jest generowanie spalin, co determinuje warunki, w jakich wózek może być bezpiecznie i efektywnie stosowany.

• Wózki widłowe z silnikiem Diesla: To typ wózków widłowych, w przypadku których poziom zanieczyszczeń jest największy. Używa się ich w zasadzie wyłącznie na zewnątrz, np. na placach budowy, w miejscach przeładunkowych, jak również na rozmaitych, otwartych składowiskach. W pomieszczeniach mogłyby one bowiem stanowić poważne zagrożenie zarówno dla operatorów czy osób postronnych, jak i dla przechowywanych tam towarów.
• Wózki widłowe na gaz: Zaliczane są także do urządzeń spalinowych, jednak zasilane są najczęściej gazem płynnym. W tym przypadku spaliny są znacznie „czystsze”, przez co mniej szkodliwe. Z tego powodu wózki gazowe mogą być używane nie tylko na zewnątrz, ale - pod pewnymi warunkami - także i w pomieszczeniach. Wnętrze musi być bardzo dobrze wentylowane, tak aby dochodziło w nim do ciągłej wymiany powietrza. Istotna jest też stała kontrola użytkowanych butli z gazem.

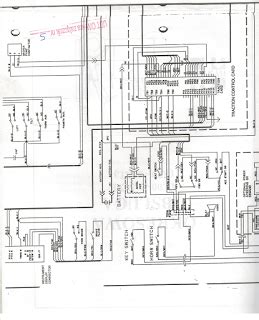

• Wózki widłowe akumulatorowe (elektryczne): To pojazdy na prąd, które nie generują żadnych szkodliwych spalin. Dzięki temu z powodzeniem można z nich korzystać w każdym pomieszczeniu, bez względu na rodzaj zastosowanej w nim wentylacji. Wózki elektryczne są coraz częściej wybierane ze względu na mniejszą emisję spalin oraz niższy poziom hałasu, co sprawia, że są ekologiczne, ciche i bezpieczne. Gdy używamy akumulatorów kwasowo-ołowiowych, odpowiednio wentylowane muszą być tzw. akumulatorownie, czyli miejsca, w których ładujemy baterie trakcyjne. Takiej konieczności nie ma w przypadku akumulatorów li-ion - ich ładowanie nie wymaga tak specjalnych warunków. Warto podkreślić ponadto fakt, że wózki akumulatorowe pracują niezwykle cicho, co również miewa duże znaczenie, wpływając między innymi na komfort operatora. W ostatnich latach coraz większą uwagę zwraca się na ekologiczne aspekty użytkowania wózków widłowych.

Podział według konstrukcji i zastosowania

W zależności od rodzaju ładunków, środowiska pracy i specyficznych zadań, wyróżnia się wiele typów wózków widłowych.

• Wózki widłowe czołowe: To uniwersalne pojazdy podnośnikowe, idealne do przewożenia palet i różnorodnych ładunków na niewielkich dystansach. Występują zarówno jako spalinowe, jak i elektryczne.
• Wózki unoszące i paletowe: Umożliwiają unoszenie i opuszczanie towaru przy pomocy wideł, a także transport ładunków na krótkie odległości. Modele te świetnie sprawdzają się do obsługi ciężkich ładunków, z którymi nie radzą sobie standardowe urządzenia ręczne. Są to jedne z najprostszych i najczęściej używanych maszyn w magazynach, sklepach, hurtowniach czy fabrykach. Wiele z nich, szczególnie wózki paletowe ręczne oraz niektóre wózki unoszące, jest sterowanych za pomocą dyszla.
  • Wózki podnośnikowe (masztowe): Służą do umieszczania towarów w regałach. Muszą być odpowiednio dobrane do zadań pod względem konkretnych parametrów technicznych (maksymalny udźwig wózka i wysokość podnoszenia). Sprawdzą się przy niskich i średnich regałach.
• Wózki do kompletacji pionowej i poziomej: Służą do procesu przygotowywania zamówień, a także zbierania i łączenia poszczególnych towarów. Wózki tego typu występują w wielu wersjach, zróżnicowanych między innymi pod względem wysokości podnoszenia. Kompletacja pionowa umożliwia podnoszenie towarów na dużą wysokość, co jest szczególnie przydatne w magazynach wysokiego składowania. Kompletacja pozioma to proces, w którym wózki widłowe transportują towary na poziomie, najczęściej w dużych halach magazynowych.
• Wózki wysokiego składowania (Reach Trucki): Jak sama nazwa wskazuje, są one wykorzystywane w magazynach wysokiego składowania, pozwalając efektywnie wykorzystać wysokie regały. Charakteryzują się specjalnymi wysięgnikami oraz konstrukcją umożliwiającą precyzyjne operowanie towarem na dużych wysokościach, co znacząco zwiększa wydajność magazynowania. Są również znane jako wózki boczne lub reach-truck. Ten rodzaj wózka widłowego charakteryzuje się położeniem kabiny operatora, które wymusza na nim siedzenie bokiem do kierunku jazdy.
• Systemowe wózki widłowe: Innym typem wózków pracujących w wysokich regałach są wózki systemowe, które mogą operować na sporych wysokościach, nawet kilkunastu metrów. Dzielą się m.in. ze względu na umiejscowienie kabiny operatora - na dole (man down) lub na górze (man up).
  • Wózki widłowe wielokierunkowe: Np. trójstronne (głowica wideł obraca się wokół własnej osi i może kompletować towar z każdej strony) oraz dwustronne (widły teleskopowe, dają operatorowi mniejsze możliwości manewrowania, ale za to wózek może pracować w jeszcze węższym korytarzu).
• Wózki boczne: Doskonale sprawdzają się w wąskich korytarzach magazynowych, szczególnie w magazynach wysokiego składowania, a także do przenoszenia towarów o nietypowych, długich wymiarach.
• Wózki przeciwwybuchowe: Stworzone do transportu niebezpiecznych materiałów w środowiskach zagrożonych wybuchem.
• Wózki bramowe: Ich rama ma kształt bramy i obejmuje transportowany towar.
• Wózki terenowe: Pojazdy o dużych kołach, przystosowane do pracy na nierównych nawierzchniach i w trudnych warunkach terenowych (np. na placach budowy).

Kluczowe Parametry Techniczne

Wybór odpowiedniego wózka widłowego zależy nie tylko od jego rodzaju, ale również od parametrów technicznych. Bagatelizowanie tego typu informacji może doprowadzić nie tylko do złego dopasowania wózka do zadań i miejsca ich realizacji, ale też do zmniejszenia efektywności prowadzonych działań, przy jednoczesnym potencjalnym zagrożeniu dla operatorów i osób postronnych.

• Udźwig: Wózki widłowe różnią się udźwigiem, co oznacza, że mogą podnosić różne ciężary. Wybór wózka zależy więc od przewożenia ładunków i ich rodzajów - w magazynach, gdzie transportuje się ciężkie ładunki, konieczne będą modele o większym udźwigu.
• Wysokość podnoszenia: Determinuje, jak wysoko wózek jest w stanie podnieść ładunki. Jest to szczególnie ważne w magazynach wysokiego składowania oraz w sklepach wielkopowierzchniowych, gdzie przestrzeń jest wykorzystywana w pionie.
• Rodzaj kół: Zależy od powierzchni, po której porusza się wózek. Na nierównych nawierzchniach sprawdzą się duże, terenowe koła, natomiast w gładkich halach magazynowych - mniejsze, zazwyczaj poliuretanowe lub pełne.

Zasada Działania Wózka Widłowego

Działanie wózka widłowego opiera się na złożonej pracy kilku kluczowych układów, które zapewniają precyzję, bezpieczeństwo i efektywność operacji transportu bliskiego.

Układ kierowniczy

Wózki widłowe występują w dwóch podstawowych konfiguracjach - trójkołowej i czterokołowej. W układzie trójkołowym koło tylne jest skrętne i napędowe, co zapewnia dużą zwrotność (może obracać się nawet o 180°, a w niektórych modelach - o 360°). Natomiast w układzie czterokołowym napęd znajduje się z przodu, a skrętne są koła tylne. Operator musi zachować szczególną ostrożność, ponieważ zbyt gwałtowne manewry mogą doprowadzić do utraty stabilności wózka lub uszkodzenia układu kierowniczego.

Układ hamulcowy

Każdy wózek widłowy wyposażony jest w dwa niezależne układy hamulcowe - zasadniczy (nożny) oraz pomocniczy (ręczny). Ich zadaniem jest zatrzymanie pojazdu, zmniejszenie prędkości jazdy oraz unieruchomienie wózka na postoju.

• Hamulce zasadnicze (nożne): Używane podczas jazdy, uruchamiane pedałem.
• Hamulce pomocnicze (ręczne): Służą do zabezpieczenia wózka przed stoczeniem się, np. podczas postoju na pochyłości.

Układ podnoszenia: maszt, siłowniki i widełki

Mechanizm podnoszenia to serce każdego wózka widłowego, umożliwiające pionowy ruch wideł i bezpieczne przenoszenie ładunków o dużej masie. Głównym elementem jest maszt, w którym pracują siłowniki hydrauliczne i prowadnice.

Wyróżnia się trzy podstawowe typy masztów:

• Hilo-Mast (Duplex): Mechanizm o powiększonym wolnym skoku wideł.
• Triplex: Maszt wielostopniowy, pozwalający na podnoszenie ładunków na dużą wysokość.
• Specjalizowane maszty: Wyposażone w głowicę z osprzętem dodatkowym (np. chwytaki, przesuwy boczne, uchwyty, obrotnica).

Układ hydrauliczny i system sterowania

Wózki widłowe wykorzystują układ hydrauliczny do unoszenia i opuszczania wideł. W zależności od konstrukcji pojazdu stosuje się dwa rodzaje sterowania:

• Sterowanie bezpośrednie: Manetki połączone są mechanicznie z rozdzielaczem hydraulicznym.
• Sterowanie pośrednie (elektrohydrauliczne): Wykorzystuje zawory elektromagnetyczne, które reagują na impuls elektryczny z manetki lub dżojstika.

Zawory bezpieczeństwa

Zawory bezpieczeństwa odgrywają kluczową rolę w zapobieganiu awariom i wypadkom, chroniąc układ hydrauliczny przed zbyt wysokim lub nagłym spadkiem ciśnienia. Do najczęściej stosowanych należą:

• Zawory przelewowe: Utrzymują stałe ciśnienie w układzie i chronią przed przeciążeniem.
• Zawory dławiące: Kontrolują prędkość opadania ładunku w razie uszkodzenia przewodów.
• Zamki hydrauliczne: Uniemożliwiają nagły spadek wideł w przypadku rozszczelnienia układu.
• Zawory pękniętego węża: Automatycznie blokują wypływ oleju w razie awarii przewodu.

Bezpieczeństwo i Efektywność Użytkowania Wózków Widłowych

Bezpieczna eksploatacja wózków widłowych to klucz do zachowania ciągłości pracy i ochrony zdrowia pracowników. Praca z wózkami widłowymi wymaga odpowiedniej wiedzy i umiejętności, aby zapewnić bezpieczeństwo operatora i otoczenia.

• Wymagane uprawnienia operatora (UDT): Operator wózka jezdniowego musi posiadać odpowiednie uprawnienia, zgodne z wymaganiami Urzędu Dozoru Technicznego (UDT). By móc użytkować wózki widłowe, należy ukończyć szkolenie zawodowe na operatora wózków widłowych i zdać egzamin państwowy przed komisją powołaną przez UDT. Uzyskane kwalifikacje UDT na wózki widłowe są ważne 10 lub 5 lat, w zależności od rodzaju (na operatora lub konserwatora).
• Zasady eksploatacji i przeglądy techniczne: Należy bezwzględnie przestrzegać zasad eksploatacji - zarówno w zakresie obsługi codziennej, jak i stosowania się do zaleceń producenta. Regularne przeglądy techniczne są obowiązkowe - pozwalają na wczesne wykrycie usterek i zapobiegają awariom oraz wypadkom. Aby zapewnić bezpieczeństwo i sprawność pracy, należy regularnie sprawdzać stan techniczny wózka widłowego oraz unikać gwałtownych ruchów, przyspieszeń czy hamowań, które mogą prowadzić do utraty kontroli nad wózkiem czy przewrócenia ładunku.
• Znaczenie znajomości budowy dla bezpieczeństwa: Znajomość budowy i działania poszczególnych układów pozwala operatorowi na bezpieczne i ekonomiczne użytkowanie maszyny. Dzięki temu potrafi on szybciej reagować na ewentualne usterki, zachować właściwą równowagę wózka i zapobiegać awariom wynikającym z przeciążenia.
