Sprzęgło to jeden z najważniejszych elementów układu napędowego w wózkach widłowych. Jego rola jest kluczowa dla prawidłowego działania pojazdu, ponieważ umożliwia płynne przenoszenie mocy z silnika na skrzynię biegów oraz zapewnia kontrolę nad ruchem maszyny. Zrozumienie, jak działa sprzęgło, jakie pełni funkcje i jakie są objawy jego zużycia, jest niezbędne dla każdego operatora i właściciela floty wózków widłowych.
Rola i Funkcje Sprzęgła
Sprzęgło w wózkach widłowych działa na zasadzie mechanicznego łączenia i rozłączania napędu między silnikiem a skrzynią biegów. Jego głównym zadaniem jest umożliwienie płynnej zmiany biegów oraz kontrola prędkości i mocy przenoszonej na koła napędowe. Ponadto, w sytuacjach hamowania awaryjnego, sprzęgło może również odgrywać rolę ochrony przed przeciążeniem.

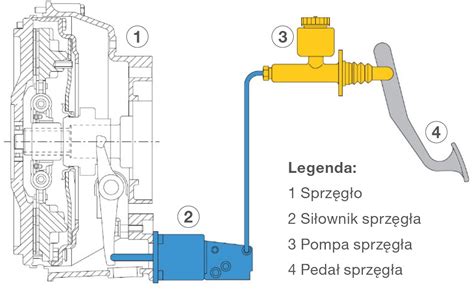

Mechaniczne Sprzęgło z Pedałem
W tradycyjnych wózkach widłowych, wyposażonych w manualną skrzynię biegów, kluczową rolę odgrywa pedał sprzęgła. Jego prawidłowe użycie jest fundamentalne dla płynnej i bezpiecznej pracy maszyny.
Zasada Działania Mechanicznego Sprzęgła
Mechanizm działania sprzęgła opartego na pedale jest stosunkowo prosty:
- Wciśnięcie pedału sprzęgła: Gdy pedał sprzęgła jest wciśnięty, siła przenosi się przez urządzenie łączące, kompresując sprężynę płyty dociskowej sprzęgła. Wówczas tarcza sprzęgła oddziela się od koła zamachowego, co przerywa przekazywanie mocy z silnika do skrzyni biegów. W tym momencie możliwa jest zmiana biegu.
- Zwalnianie pedału sprzęgła: Gdy pedał sprzęgła jest zwalniany, pod działaniem sprężyny płyty dociskowej sprzęgła, płyta dociskowa i tarcza cierna zostają ściśnięte. Powoduje to ponowne połączenie tarczy sprzęgła z kołem zamachowym, przywracając przenoszenie mocy silnika na skrzynię biegów i koła napędowe.
Należy unikać wchodzenia na sprzęgło przez długi czas podczas użytkowania. Podczas częstej zmiany biegów, niektórzy kierowcy nie wyłączają biegów, jadąc na biegu jałowym, ale przez długi czas utrzymują wciśnięty pedał sprzęgła, aby uprościć i zmniejszyć działanie. Takie postępowanie prowadzi do szybszego zużycia elementów sprzęgła.
Objawy Zużycia i Prawidłowa Eksploatacja
Zużyte lub uszkodzone sprzęgło może prowadzić do poważnych problemów w eksploatacji wózka widłowego, takich jak ślizganie się sprzęgła, trudności ze zmianą biegów, nieprzyjemne zapachy lub hałasy. Regularna konserwacja i prawidłowa eksploatacja sprzęgła są kluczowe dla zapewnienia długotrwałej i bezproblemowej pracy wózka widłowego.
Sprzęgło Hydrokinetyczne (Przemiennik Momentu Obrotowego)
Współczesne wózki widłowe często wykorzystują sprzęgła hydrokinetyczne, znane również jako przemienniki momentu obrotowego. Stanowią one alternatywę dla mechanicznych sprzęgieł z pedałem, oferując inne zalety i charakterystykę pracy.

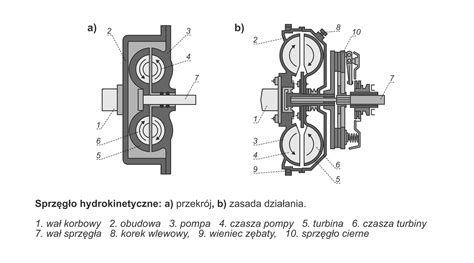

Co to jest i jak działa sprzęgło hydrokinetyczne?
Sprzęgło hydrokinetyczne to hydrauliczny system, który umożliwia płynne przenoszenie napędu z silnika na mechanizmy wózka widłowego, bez konieczności użycia pedału sprzęgła. Mechanizm jego działania opiera się na procesach hydraulicznych, gdzie energia kinetyczna cieczy (oleju hydraulicznego) jest wykorzystywana do przekazywania momentu obrotowego. Interakcja z innymi elementami, takimi jak silnik czy układ hydrauliczny, zapewnia efektywne i niezawodne działanie wózków widłowych, znacząco wpływając na ich wydajność pracy.
Zalety Sprzęgła Hydrokinetycznego
Sprzęgła hydrokinetyczne zdobyły popularność w wózkach widłowych dzięki szeregowi korzyści:
- Brak pedału sprzęgła: Eliminuje to konieczność precyzyjnego sterowania mechanicznym sprzęgłem przez operatora, co upraszcza obsługę i zmniejsza zmęczenie.
- Płynność działania: Sprzęgło, korzystając z energii hydraulicznej do przenoszenia momentu obrotowego, zapewnia płynną i elastyczną pracę maszyny. Przekłada się to na lepszą responsywność wózka widłowego podczas pracy w różnych warunkach i z różnym obciążeniem.
- Minimalizacja ryzyka przeciążeń: System hydrauliczny działa jako naturalny amortyzator, chroniąc układ napędowy przed nagłymi szarpnięciami i przeciążeniami.
- Wysoka trwałość i niezawodność: Sprzęgło hydrokinetyczne charakteryzuje się bardzo wysoką trwałością i niezawodnością, co przekłada się na długą żywotność oraz bezawaryjne działanie wózka widłowego.
Konserwacja Sprzęgła Hydrokinetycznego
Aby sprzęgło hydrokinetyczne działało efektywnie, musi spełniać określone wymagania techniczne. Olej hydrauliczny odgrywa kluczową rolę w jego funkcjonowaniu. Regularna kontrola stanu oleju jest niezbędna do utrzymania sprawności systemu hydraulicznego, a jego wymiana jest zalecana co 500 motogodzin lub raz w roku. Utrzymanie sprzęgła hydrokinetycznego w dobrym stanie jest kluczowe dla efektywności i długowieczności maszyny.
Przykład problemu: Wózek Komatsu FD30 (rok prod. 1980)
Częstym problemem, zwłaszcza w starszych wózkach widłowych, jest nieprawidłowe działanie układu napędowego, które może być związane właśnie ze sprzęgłem hydrokinetycznym. Przykładem jest wózek widłowy Komatsu FD30 z 1980 roku, który stał nieużywany kilka lat. Po jego uruchomieniu maszyna ma problem z jazdą, podczas gdy reszta funkcji działa bez zarzutu.
Wózek ten ma jedynie zmianę kierunku jazdy (przód, neutral, tył) bez klasycznych biegów, co jest typowe dla pojazdów wyposażonych w automatyczną skrzynię biegów z przemiennikiem momentu obrotowego. Objawy, takie jak ruszanie i jazda przy powolnym dodawaniu gazu, ale zatrzymywanie się i cofanie przy szybkim i mocnym dodawaniu gazu przed przeszkodą, mogą wskazywać na problem ze sprzęgłem hydrokinetycznym lub automatyczną skrzynią. Opis budowy sprzęgła, składającego się z aluminiowej obudowy od strony skrzyni, skręconej ze stalową częścią od strony silnika, ze śrubą przypominającą korek olejowy, również silnie sugeruje obecność przemiennika momentu obrotowego. W takich przypadkach często konieczny jest demontaż skrzyni w celu dokładnej diagnostyki i naprawy, ponieważ problem może leżeć w zużyciu wewnętrznych elementów przemiennika lub niskim poziomie/jakości oleju w układzie hydraulicznym.
Inne Rodzaje Napędów: Napęd Hydrostatyczny
Warto również wspomnieć o innych rozwiązaniach napędowych, które nie wymagają sprzęgła mechanicznego. Przykładem jest napęd hydrostatyczny, często stosowany w nowoczesnych wózkach widłowych do dużych obciążeń.
W tego typu systemach, takich jak np. wózki Linde H100 - H180 D, operator może przyspieszać jazdę pojazdem bez konieczności załączania sprzęgła i przełączania biegów. Napęd hydrostatyczny działa bez sprzęgła, mechanizmu różnicowego i hamulców bębnowych, co znacząco obniża zapotrzebowanie na konserwację oraz koszty serwisowania, zapewniając jednocześnie wysoką wydajność i płynność pracy.
Sprzęgło hydrokinetyczne działanie samochody
Podsumowanie i Znaczenie Regularnej Konserwacji
Niezależnie od tego, czy wózek widłowy jest wyposażony w mechaniczne sprzęgło z pedałem, sprzęgło hydrokinetyczne czy napęd hydrostatyczny, kluczowe znaczenie ma regularna konserwacja. Sprzęgło w wózkach widłowych jest elementem odpowiadającym za płynne przenoszenie mocy i kontrolę nad pojazdem. Zrozumienie zasad jego działania oraz dbałość o jego stan techniczny są niezbędne dla zapewnienia wydajnej i bezpiecznej pracy maszyny, minimalizując ryzyko kosztownych awarii i przestojów.
