Wózki widłowe, nazywane również jezdniowymi, stanowią zróżnicowaną kategorię maszyn stosowanych w transporcie wewnątrzzakładowym. Mianem wózka jezdniowego określa się pojazd kołowy o ruchu przerywanym i ograniczonym zasięgu, który jest przystosowany do podnoszenia, uniesienia, pchania, ciągnięcia, spiętrzania lub układania w stosy dowolnego rodzaju ładunku. Wózki widłowe zdobyły swoją reputację bardzo szybko, a fundamentem ich użyteczności od początku były kompaktowe wymiary, które umożliwiały pracę w warunkach niedostępnych dla większych maszyn, typu ładowarki teleskopowej.
Obecnie wózki widłowe są stosowane niemal wszędzie, od magazynów, w których układają palety z towarami na półkach, po gospodarstwa rolne, w których znalazły zastosowanie w umieszczaniu towarów na przyczepach czy w tirach. Taki wózek może wjechać do naczepy tira, co gwarantuje maksymalne wykorzystanie przestrzeni. Tego typu wózki są niezbędnym narzędziem do pracy w magazynach o dużej ilości towaru, w których wydajność pracy określa przede wszystkim jej szybkość i bezpieczeństwo. Sprawdzają się one w pracy w wąskich korytarzach roboczych, przy regałach wysokiego składowania oraz przy regałach wjezdnych. Zastosowano w nich system napędowy oparty na silnikach prądu zmiennego, co znacząco zwiększa dynamikę jazdy i podnoszenia, a także gwarantuje pełną moc przy pracach z cięższymi ładunkami.
Kluczowe parametry techniczne wózków widłowych
Wysokość podnoszenia
Wysokość podnoszenia to podstawowy parametr wózka widłowego. Bardzo często to właśnie zasięg, jakim dysponuje maszyna, decyduje o możliwości wdrożenia systemu regałowego o danej wysokości. Czynnikiem determinującym wysokość podnoszenia wózka widłowego jest przede wszystkim rodzaj, a co za tym idzie, zastosowanie urządzenia w magazynie - maszyna przeznaczona do wysokiego składowania będzie się cechowała innymi parametrami użytkowymi niż standardowy widlak z przeciwwagą.
Wysokość podnoszenia wózka widłowego to odległość mierzona - na maksymalnym wysunięciu masztu - od poziomu zero (np. od posadzki magazynu) do wideł maszyny, a precyzując, górnej poziomej powierzchni zęba wideł, gdy maszt jest w pozycji pionowej. Należy nadmienić, że ważną wartością - zwłaszcza w magazynach wysokiego składowania - jest wysokość swobodnego podnoszenia. Parametr ten jest określany również jako wielkość gabarytowa wózka i mówi nam, jaki zasięg ma urządzenie bez dodatkowego wysunięcia masztu.
Udźwig nominalny i środek ciężkości ładunku
Wózkowi widłowemu przypisywany jest konkretny udźwig, zwany też udźwigiem nominalnym. Jest on obliczany jako maksymalna waga, którą wózek może podnieść do wcześniej ustalonej wysokości, gdy jego środek ciężkości ładunku znajduje się w konkretnym punkcie. Odległość środka ciężkości ładunku od czoła wideł to odległość w poziomie mierzona od czoła pionowej części wideł do środka ciężkości ładunku. Jeżeli ładunek ma zostać podniesiony ponad tę wysokość lub gdy środek ciężkości znajduje się dalej, wówczas ładowność zmniejszy się.
Wymiary, waga i wpływ na infrastrukturę
Projektując magazyn albo planując zakup wózka widłowego, należy zapoznać się z jego wymiarami i stworzyć odpowiednie warunki do pracy, ponieważ wózek będzie bezużyteczny w magazynie, po którym nie może jeździć. Z tego powodu powstała norma EN 15635, która reguluje zasady projektowania magazynu w zależności od rozmiarów wózka. Bierze ona pod uwagę rozmiary wózka widłowego i pomaga stworzyć dla niego budynek tworzony na miarę. Ciężko wymienić każdy wózek widłowy i przytoczyć jego dokładne rozmiary, jest to kwestia, którą każdy zainteresowany powinien sam zbadać, dlatego że jest ich po prostu za dużo i nie każdy z nich ma takie same gabaryty.
Tak samo jak rozmiar, ciężko podać konkretne wagi dla konkretnego rodzaju wózka widłowego. Zależy to od zbyt wielu czynników, nawet w przypadku wózków z podobnymi parametrami, takimi jak udźwig wózka widłowego czy wymiary. Waga będzie się różnić w zależności od wyposażenia czy producenta wózka widłowego. Waga wózka ma znaczenie, dlatego że jej znajomość pozwoli stworzyć dla niego odpowiednie warunki, takie jak np. wytrzymałość podłoża w magazynie. Wózki z maksymalnym dopuszczalnym obciążeniem bardzo często sięgają 10 ton, a te większe czasami nawet tę wartość przekraczają, dlatego jeżdżenie nimi po nieprzystosowanej nawierzchni może się skończyć szybką koniecznością remontu.
Wysokość dachu wózka widłowego lub wysokość złożonego masztu określają najniższą wysokość, pod którą może przejechać wózek.
Osprzęt dodatkowy i jego wpływ na parametry
Wózki widłowe mogą pełnić wiele funkcji, potrzebują do tego odpowiedni osprzęt, który często zmienia ich rzeczywiste wymiary. Warto więc przemyśleć, do czego będzie służył wózek i stworzyć ku temu odpowiednie warunki. Szerokość wózka widłowego znacznie zmienia się po zastosowaniu obciążników albo pługa śnieżnego, długość natomiast przy stosowaniu nakładek przedłużających widły. Te dodatki zmieniają też wagę. Przed zakupem osprzętu wózka widłowego trzeba więc sprawdzić, czy wózek będzie mógł z nim funkcjonować. Przesuw boczny jest powszechną dodatkową przystawką do wózków widłowych, która umożliwia przesuwanie wideł w lewo lub w prawo, dzięki czemu operatorzy mogą dokonywać niewielkich regulacji ustawień wideł bez manewrowania wózkiem widłowym.
Specjalistyczne typy wózków widłowych do wysokiego składowania
Wysokość podnoszenia jest ściśle powiązana z rodzajem wózka widłowego. W nowoczesnych magazynach pracują maszyny, które są zaprojektowane do wydajnej realizacji zadań w wąskim obszarze operacyjnym.

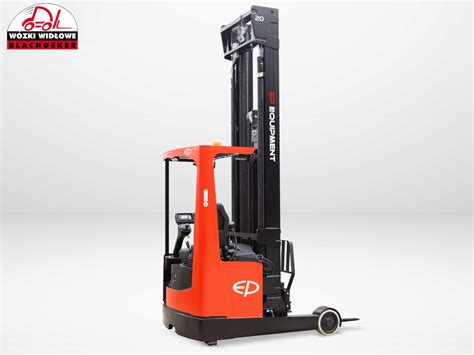

Wózki typu Reach Truck
Wózek widłowy typu Reach Truck to urządzenie, którego konstrukcja została przystosowana do wymagań współczesnej intralogistyki. Od kilkunastu lat obserwujemy wyraźny trend budowania hal magazynowych „w górę”. Przedsiębiorstwa stawiają sobie za cel maksymalne wykorzystanie kubatury obiektu, przede wszystkim zagęszczając system regałowy. Dzieje się to kosztem korytarza roboczego dla wózków pracujących w magazynie.
Wózki systemowe
O krok dalej idą wózki widłowe systemowe, których wysokość podnoszenia przekracza 17 metrów, a korytarz potrzebny do bezpiecznej pracy zostaje zredukowany do wartości 1,7 metra. Jest to możliwe dzięki temu, że urządzenie posiada obrotowe widły, a przedział operatora podnosi się do góry wraz z ładunkiem.
Wózki przegubowe
Bardzo ciekawym rozwiązaniem są maszyny przegubowe, które można zaliczyć do wózków widłowych wysokiego podnoszenia - ich zasięg bardzo często przekracza 15 metrów! Przeznaczone są do pracy w magazynach, gdzie mamy do czynienia z mniej intensywnym przepływem towarów, a kluczowe znaczenie ma współczynnik wykorzystania przestrzeni oraz uniwersalność samego urządzenia.
Wózki widłowe unoszące operatora wraz z ładunkiem
Tempo dostaw i transportu jest kluczowe, dlatego też wózki unoszące widłowe zyskują coraz większą popularność. To niezastąpione narzędzie w magazynach i centrach logistycznych, które umożliwia podnoszenie i przenoszenie ciężkich ładunków. Jednak dla pewnych zastosowań, takich jak konieczność pracy na dużych wysokościach, wózki unoszące operatora wraz z ładunkiem są doskonałym rozwiązaniem.
Wydajność i elastyczność
Wózki widłowe unoszące operatora wraz z ładunkiem zapewniają znacznie większą wydajność i elastyczność w porównaniu do tradycyjnych wózków widłowych. Operator ma możliwość obsługi i kontroli ładunku, zwiększając efektywność pracy. Dzięki temu procesy załadunku i rozładunku stają się bardziej efektywne, a operator ma pełną kontrolę nad ładunkiem, co przekłada się na szybszą i dokładniejszą obsługę.
Bezpieczeństwo operatora i ładunku
Bezpieczeństwo jest najwyższym priorytetem podczas obsługi wózków widłowych unoszących operatora wraz z ładunkiem. Te wózki są zaprojektowane tak, aby zapewnić stabilność i pewność podczas podnoszenia i przemieszczania ciężkich ładunków na wysokościach. Warto jednak zawsze przestrzegać zasad bezpieczeństwa, takich jak prawidłowe mocowanie ładunku, unikanie zbyt dużych prędkości, dbanie o odpowiednie szkolenie operatorów oraz regularne przeglądy techniczne wózków.
Przeszkolenie operatora
Przed rozpoczęciem pracy na wózku widłowym unoszącym operatora wraz z ładunkiem, konieczne jest odpowiednie przeszkolenie personelu. Operator powinien być dobrze zaznajomiony z zasadami bezpieczeństwa, obsługą panelu sterowania, kontrolą ładunku oraz technikami manewrowania na dużych wysokościach. Przeszkolenie powinno być regularne i uwzględniać wszelkie nowe zasady i procedury dotyczące obsługi tych specjalistycznych wózków. Jest to konieczne ze względu na większą odpowiedzialność i umiejętności potrzebne do obsługi takiego rodzaju wózków widłowych.
Konserwacja i przeglądy techniczne
Regularna konserwacja i przeglądy techniczne są kluczowe dla zapewnienia bezpiecznej i sprawnej obsługi wózków widłowych unoszących operatora wraz z ładunkiem. Regularne sprawdzanie stanu technicznego, smarowanie elementów mechanicznych, sprawdzanie układów hydraulicznych oraz monitorowanie zużycia opon i baterii to ważne czynności konserwacyjne. Regularne przeglądy techniczne pomagają wykryć potencjalne problemy i awarie na wczesnym etapie, umożliwiając szybką interwencję i naprawę. Wózki widłowe unoszące operatora wraz z ładunkiem są zazwyczaj droższe w zakupie niż standardowe wózki widłowe, a dodatkowo wymagają regularnego utrzymania i konserwacji, co może zwiększyć koszty eksploatacji.
Planowanie zadań i optymalne wykorzystanie wózków
Optymalne wykorzystanie wózków widłowych unoszących wymaga odpowiedniego planowania zadań i harmonogramów. W przypadku dużych magazynów i centrów logistycznych warto rozważyć optymalizację trasy i przepływu ładunków, aby zminimalizować czas i wysiłek potrzebny do obsługi. Ponadto, monitorowanie zużycia paliwa lub energii elektrycznej może pomóc w identyfikacji obszarów, w których można osiągnąć większą efektywność energetyczną.
Cechy konstrukcyjne i zastosowanie
- Wysokość podnoszenia: Wózki widłowe unoszące operatora wraz z ładunkiem są zaprojektowane do podnoszenia ładunków na znaczne wysokości. Mogą osiągać dużą wysokość podnoszenia, co pozwala na obsługę regałów i miejsc składowania na dużej wysokości, nawet do kilku metrów.
- Wysięgnik: Wózki unoszące operatora zazwyczaj posiadają wysięgnik, który umożliwia operatorowi podnoszenie ładunków na dużą wysokość i osiąganie trudno dostępnych miejsc. Wysięgnik może być teleskopowy lub pantograficzny, co daje elastyczność podczas podnoszenia i opuszczania ładunków.
- Kabina operatora: Istotną cechą wózków unoszących operatora jest obecność kabiny, w której operator znajduje się wraz z ładunkiem. Kabina jest wyposażona w odpowiednie zabezpieczenia, takie jak barierki i pasy bezpieczeństwa, aby zapewnić ochronę i bezpieczeństwo operatora podczas pracy na wysokości.
- Manewrowość: Mimo dużej wysokości podnoszenia, wózki unoszące operatora są zaprojektowane tak, aby były stosunkowo zwrotne i łatwe do manewrowania. Mogą być wyposażone w systemy kierowania i sterowania, które ułatwiają precyzyjne poruszanie się w ciasnych przestrzeniach składowych.
- Zastosowanie: Wózki widłowe unoszące operatora wraz z ładunkiem są powszechnie wykorzystywane w magazynach, centrach dystrybucji, zakładach produkcyjnych oraz innych miejscach, gdzie konieczne jest składowanie i pobieranie towarów na dużych wysokościach. Są szczególnie przydatne, gdy istnieje potrzeba obsługi regałów na dużych wysokościach lub dostępu do trudno dostępnych miejsc.
Certyfikat na wózek widłowy w 5 minut

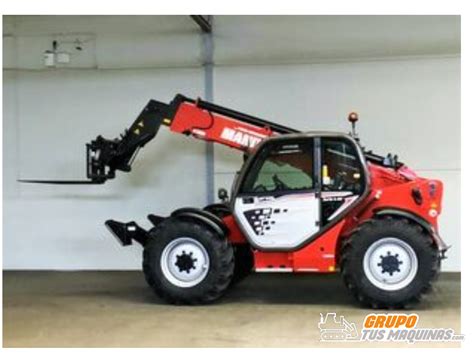

Przykład wózka teleskopowego o zasięgu 10 m: MANITOU MT 1030 ST Serie 5-E3
Jednym z przykładów maszyn o imponującym zasięgu jest terenowy ładowacz teleskopowy MANITOU, typ: MT 1030 ST Seria 5-E3 TURBO 4x4x4. Jego specyfikacje techniczne to:
- Pierwsze użycie: 2014
- Wysokość maszyny: ok. 2.300 mm
- Udźwig: 3.000 kg
- Wysokość podnoszenia: 10,00 m
- Widły: Długie widły (długość wideł: 1.200 mm / szerokość uchwytu: 1.100 mm) - szybkozłącze
- Dodatkowe wyposażenie: Dodatkowa hydraulika, krata ochronna ładunku
- Silnik: 4-cylindrowy silnik PERKINS TURBO-Diesel (typ: 3056/2200 - 101,32 KM / 74,50 kW przy 2.200 obr./min)
- Napęd i układ kierowniczy: Napęd na wszystkie koła i układ kierowniczy na wszystkie koła (4x4x4) - tryb boczny („krabi”)
- Stabilizacja: Hydrauliczne podpory (2x)
- Bezpieczeństwo: Układ ochrony przed przeciążeniem
- Kabina operatora: Obszerna kabina operatora, CPB, fotel komfortowy, ROPS / FOPS
- Pozostałe cechy: Zaczep holowniczy, oświetlenie drogowe, lampa ostrzegawcza / sygnał dźwiękowy, lusterka boczne (2x), wycieraczki szyb (2x), ogrzewanie / wentylacja
- Ogumienie: Opony terenowe (15.5 / 80-24) - na wszystkich kołach ok. 98%
- Wymiary transportowe: Długość: ok. 6.130 mm (ok. 4.920 mm bez wideł), szerokość: ok. 2.380 mm, wysokość: ok. 2.300 mm.
Środowisko pracy i wymagania eksploatacyjne
Warunki podłoża
W magazynach lub obszarach produkcyjnych posadzki są w większości równe i gładkie. Dzięki niebrudzącym oponom można chronić posadzki. Uszkodzone lub nierówne posadzki utrudniają jazdę i mogą powodować ślizganie się ładunku. Na rampach trzeba zachować ostrożność. Wybierając wózek widłowy, powinieneś sprawdzić, czy dany model jest w stanie pracować na pochyłościach znajdujących się w Twojej lokalizacji. Ocenę zdolności pokonywania wzniesień można znaleźć w karcie danych wózka. Maksymalna zdolność pokonywania wzniesień to maksymalna pochyłość, na jaką wózek widłowy może się wspinać przez krótki czas.
Specyficzne środowiska pracy
Praca w zapylonym lub wilgotnym środowisku może wpłynąć na prawidłowe funkcjonowanie wózków widłowych i wymagać częstszego serwisowania i napraw. Mroźnie to jedno z najtrudniejszych środowisk pracy. Temperatury poniżej zera wpływają na pojemność akumulatorów, elektronikę i smarowanie wózków. Aby zapobiec awariom i ponoszeniu kosztów napraw, wysoce zalecane jest stosowanie dedykowanych wózków do mroźni. Do pracy w środowiskach niebezpiecznych lub wybuchowych należy używać wózków widłowych w wykonaniu przeciwwybuchowym.
Zasilanie i wydajność
Aby pracować na kilka zmian, potrzebujesz wózka widłowego do intensywnego użytkowania z niewielką ilością czasu na tankowanie/uzupełnienie energii. Akumulatory litowo-jonowe można ładować, gdy jest na to czas, na przykład podczas przerwy w trakcie zmiany. Elektryczne wózki z przeciwwagą to czyste i wydajne maszyny do użytku w pomieszczeniach i na zewnątrz.
Rodzaje wózków widłowych i ich funkcje
Do grupy wózków unoszących zalicza się pojazdy przeznaczone do unoszenia ładunku na wysokość niezbędną do jego przemieszczenia. Wózki naładowne (inaczej platformowe) to pojazdy, na które ładunki są naładowywane ręcznie lub przy pomocy urządzeń mechanicznych niezwiązanych z samym wózkiem. Wózki ciągnikowe i pchające to wózki przeznaczone do ciągnięcia lub pchania innych wózków nienapędzanych. Wózki podnośnikowe (zaliczane do grupy wózków elektrycznych prowadzonych) to z kolei urządzenia transportu wewnątrzzakładowego służące do pionowego albo poziomego transportu ładunków. Pozwalają one na ich składowanie na różnych wysokościach, w granicach określonych ich konstrukcją. Wózki z bocznym mechanizmem podnoszenia to wózki z masztem lub karetką z widłami, które mogą być wysuwane lub wciągane wzdłuż wózka.
Jeśli chodzi o źródło energii, wózki widłowe obejmują wózki widłowe spalinowe i wózki widłowe akumulatorowe. Pod względem funkcji wózki widłowe obejmują elektryczne wózki widłowe, średnie i małe elektryczne wózki widłowe oraz wózki widłowe o dużej ładowności. Pod względem scenariuszy użytkowania można go podzielić na wózki widłowe wewnętrzne i wózki widłowe zewnętrzne.
Ładunki występują w różnych rozmiarach. Długość i szerokość pomagają określić właściwą platformę załadowczą. Im dłuższy ładunek, tym dłuższy środek ciężkości. Zwis palety występuje, gdy towary są większe niż sama paleta, co może spowodować uszkodzenie ładunku. Istnieją również palety z podejściem dwustronnym. Wielką zaletą wózków 3-kołowych jest ich zwrotność, dzięki mniejszemu promieniowi skrętu. Przy porównaniu 3-kołowego 48V modelu wózka Toyota z modelem 4-kołowym, różnica w promieniu skrętu wynosi około 140 mm.
Bezpieczeństwo i kwalifikacje operatorów
Operatorzy tych maszyn są nie mniej ważni. Posiadają szczególne uprawnienia, które zapewniają ich kompetentność. Regularne szkolenia oraz przeglądy wózków widłowych są konieczne, by utrzymać wysokie standardy bezpieczeństwa. Nauka prowadzenia wózka widłowego jest tym samym, co nauka prowadzenia samochodu. Niezbędne jest znalezienie formalnej instytucji szkoleniowej, aby nauczyć się umiejętności jazdy i uzyskać licencję na wózek widłowy.
Wózki widłowe unoszące - czyli, urządzenia wyposażone w widły, dostosowane do podnoszenia ładunku na wysokość umożliwiającą transport, nie podlegają Urzędowi Dozoru Technicznego. Przyjęto, że wysokość transportowa to maksymalnie 30 centymetrów. Wózki widłowe podnośnikowe - czyli, urządzenia wyposażone w widły, dostosowane do podnoszenia ładunku na wysokość umożliwiającą składowanie i pobieranie z systemów regałowych, podlegają Urzędowi Dozoru Technicznego. Zewnętrzna konstrukcja wózka widłowego obejmuje widły, suwnicę, maszt, cylinder, osłonę dachu, kierownicę, siedzenie, joystick itp.; struktura wewnętrzna obejmuje sterownik, stację pomp hydraulicznych, akumulator, przeciwwagę i tak dalej.
W zakresie bezpieczeństwa stosuje się urządzenia zabezpieczające do pozycji neutralnej w celu zwiększenia bezpieczeństwa wózka widłowego, ramę o wysokiej wytrzymałości chroniącą operatora, czy zawór odcinający drogę olejową, chroniący operatora i towary. Kontroler elektryczny prądu przemiennego posiada wiele automatycznych ustawień ochrony bezpieczeństwa, aby zmniejszyć wypadek podczas obsługi przez niewłaściwą obsługę.
