Wozidła Sztywnoramowe Cat: Kompleksowe Informacje

Czym są Wozidła Sztywnoramowe?

Wozidło sztywnoramowe to typ maszyny budowlanej, który charakteryzuje się stałym połączeniem między podwoziem a nadwoziem. Tego rodzaju wozidła, takie jak Cat 730C2, są idealne do transportu materiałów w trudnym terenie.

Historia i Ewolucja Wozideł Sztywnoramowych Cat

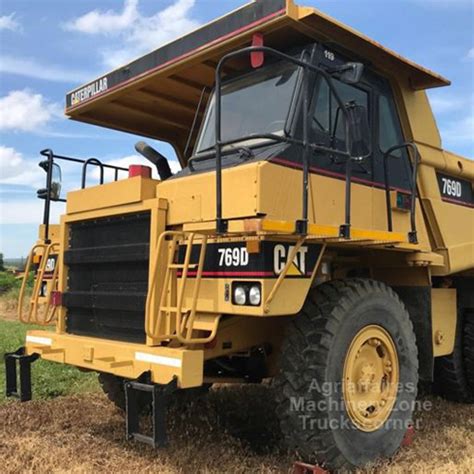

W 1963 roku firma Caterpillar wprowadziła rewolucyjne wozidło sztywnoramowe 769, zaprojektowane specjalnie do radzenia sobie z trudnymi warunkami występującymi w górnictwie i budownictwie ciężkim. Po pięćdziesięciu latach wozidła Cat są lepsze niż kiedykolwiek. Firma zastosowała technologie sprawdzone w najlepszych, trwałych i niezawodnych maszynach, aby zmniejszyć niekorzystny wpływ wozidła na środowisko, zwiększyć wydajność pracy i znacznie poprawić ekonomiczność parku maszynowego.

Kluczowe Modele i Ich Cechy

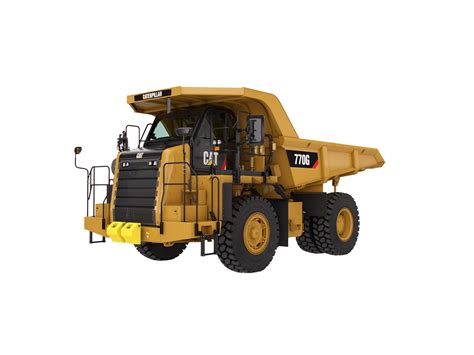

Cat 770G i 772G - Innowacje w Serii G

Model 770G i 772G jest wyposażony w zmodernizowany układ przeciwpoślizgowy, który umożliwia jazdę w trudnych warunkach terenowych. Charakteryzuje się mniejszym zużyciem paliwa dzięki nowym, elastycznym strategiom oszczędzania paliwa, a także najlepszą w swojej klasie wygodą obsługi dzięki łatwości zmiany przełożeń typowej dla samochodów osobowych, obniżeniu poziomu hałasu i modernizacji kabiny. Połączenie w tym wozidle tradycyjnych rozwiązań z nowymi technologiami służy jednemu celowi - zapewnieniu klientowi sukcesu.

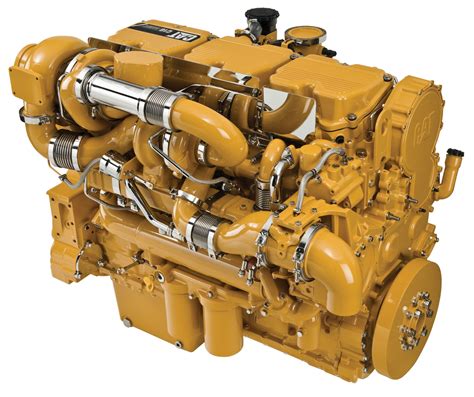

Silniki Cat z Technologią ACERT

Nowe wozidła serii G są wyposażone w silniki wysokoprężne Cat C15 lub Cat C18 z technologią ACERT. Firma Caterpillar niedawno świętowała 85-lecie działalności w dziedzinie produkcji silników, a praca włożona w te silniki zgodne z normami EPA Tier 4 Final (USA)/Stage IV (UE) jest ukoronowaniem tych sukcesów. Silniki te zostały zmodernizowane w celu uzyskania zgodności z ogólnoświatowymi normami emisji.

Firma Caterpillar wyposaża każdy silnik Tier 4 Final (USA)/Stage IV (UE) w najlepsze w branży elektroniczne układy sterowania, wtrysku paliwa, oczyszczania powietrza i spalin. Efektem jest silnik zużywający mało paliwa, ograniczający emisję spalin i ułatwiający diagnostykę. Modyfikacja oprogramowania silnika tego wozidła serii G zwiększa wydajność pracy przy niższych prędkościach obrotowych i niższym zużyciu paliwa. Zwiększono również moment obrotowy (o 7% dla C15, o 10% dla C18), aby poprawić sprawność przenoszenia mocy na podłoże. Dzięki nowemu, współpracującemu z silnikiem układowi sterowania skrzynią biegów, wozidła te mają znacznie lepsze osiągi na pochyłościach przy niższym zużyciu paliwa, bez pogorszenia osiągów.

Dodatkowe zalety silników C15 i C18 ACERT to:

• Wygoda automatycznego ładowania.
• Zastrzykiwanie paliwa za pomocą stacyjki, ograniczające koszty serwisu.
• Podwyższone obroty biegu jałowego przy rozruchu zimnego silnika w celu uzyskania szczytowych osiągów już na początku zmiany.
• Programowalny regulator czasu pracy na biegu jałowym oszczędzający paliwo i ograniczający emisje.
• Opóźnienie wyłączenia silnika umożliwiające ostygnięcie wszystkich układów i rozpoczęcie oczyszczania przed wyłączeniem silnika.
• Wygoda korzystania z nowych punktów obsługi serwisowej, usytuowanych u góry silnika.
• Dostępność opcjonalnego hamulca silnikowego stosowanego przy zjeździe z długich pochyłości.

Cat 730C2 - Przykład Wozidła Sztywnoramowego

Cat 730C2 oferuje ulepszone funkcje w porównaniu do starszego modelu Cat 730, takie jak lepsza wydajność paliwowa oraz nowoczesne systemy sterowania, co przekłada się na zwiększenie efektywności pracy. Jest to typ wozidła sztywnoramowego, idealny do transportu materiałów w trudnym terenie.

Systemy Bezpieczeństwa i Wydajności

Układ Hamulcowy

Wozidła Cat wyróżniają się znakomitą sprawnością hamulców. Są wyposażone w hydraulicznie sterowane hamulce tylne i tarczowe hamulce przednie z zaciskami. Każde z nich posiada hamulce zasadnicze, zwalniacz hydrauliczny i hamulec postojowy. Dwa akumulatory hydrauliczne wytwarzają ciśnienie wymagane przez hamulce zasadnicze, a drugi akumulator pełni rolę rezerwowego.

Umieszczone na tylnej osi, chłodzone olejem hamulce wielotarczowe są wyposażone w duże tarcze, które są odporne na ścieranie. Hamulec postojowy działa na hamulce tylne i umożliwia postój wozidła z obciążeniem znamionowym na 15-procentowej pochyłości. Hamulec zasadniczy w wozidle Cat, takim jak 772G, działa na zasadzie hamulców wielotarczowych, co zapewnia skuteczne zatrzymywanie maszyny nawet przy dużych obciążeniach. Dodatkowo, system hamulcowy umożliwia precyzyjne zmiany biegów i kontrolę prędkości jazdy.

Układ Automatycznego Sterowania Zwalniaczem (ARC)

Układ automatycznego sterowania zwalniaczem (ARC) stanowi wyposażenie standardowe modelu 772G. Układ ARC elektronicznie steruje hamowaniem na pochyłościach, utrzymując prędkość obrotową silnika na poziomie około 2200 obr./min (wartość regulowana skokowo co 10 jednostek w zakresie od 1950 do 2200 obr./min). Układ ARC jest nieaktywny, gdy zwalniacz nie działa. Jego zadaniem jest kontrolowanie prędkości wozidła na długich zjazdach ze wzniesienia bez stałej interwencji operatora; płynność jego działania zapewnia większą kontrolę i krótszy czas trwania cyklu w stosunku do zwalniania ręcznego. Firma Caterpillar oferuje opcjonalny hamulec silnikowy. Silnikowy hamulec kompresyjny Cat współpracuje z układem hamulcowym ARC, uwalniając ciśnienie z wybranych siłowników w celu wytworzenia siły hamowania podczas suwu sprężania w silniku. Dzięki współpracy z układem ARC układ ten ogranicza zużywanie się elementów układu hamulcowego i umożliwia jazdę w dół wzniesienia z prędkością wyższą nawet o 35%.

Ten zespół wytwarzany przez firmę Caterpillar został zaprojektowany pod kątem wysokiej trwałości i niezawodności. Nie wymaga precyzyjnego kalibrowania i konserwacji, z wyjątkiem okresowej kontroli luzu zaworowego, którą przeprowadza się w ramach rutynowej konserwacji silnika. Ograniczenie prędkości stanowi prosty sposób na zminimalizowanie ryzyka na drodze. Dzięki niemu wozidło utrzymuje limit prędkości jazdy i odpowiednią prędkość obrotową silnika podczas jazdy na najbardziej ekonomicznym biegu. W przeciwieństwie do blokady zmiany biegów ta funkcja obniża zużycie paliwa, poziom hałasu i stopień zużywania się elementów układu napędowego.

Ulepszony Układ Przeciwpoślizgowy

W układzie przeciwpoślizgowym Cat zastosowano istotne ulepszenia, które zapewniają:

• Krótszy czas reakcji na poślizg kół przez zastosowanie hydraulicznych hamulców zasadniczych, ograniczających poślizg i zużycie opon.
• Załączanie się przy niższych prędkościach jazdy, dzięki czemu pojazd szybciej odzyskuje przyczepność.
• Czujnik układu kierowniczego, który pozwala odróżnić poślizg kół od ich szybkiego obrotu, dzięki czemu załączanie jest bardziej precyzyjne.
• Ciągłą modulację mocy przenoszonej na obie grupy kół tylnych za pomocą hydraulicznych hamulców zasadniczych, co pomaga kontrolować przyczepność zależnie od aktualnych warunków podłoża.

Układ TCS (Traction Control System) stanowi wyposażenie opcjonalne.

Konstrukcja Ramy i Zawieszenia

Firma Caterpillar wykorzystuje 50-letnie doświadczenie w projektowaniu ram, a dzięki dostępności nowych narzędzi może je testować i ulepszać z użyciem najnowszych technologii. Niezmienna jest odporność ram na wysokie naprężenia przy załadunku i przewozie ładunków z dużą prędkością. Firma stosuje strategicznie rozmieszczone odlewy w połączeniu z konstrukcją skrzynkową w celu zapewnienia dobrego przenoszenia obciążeń wynikających z zastosowania. Wytrzymałość odlewów jest wykorzystywana w ramie w celu odizolowania i rozproszenia najwyższych obciążeń, co sprawia, że ramy są bardzo trwałe i mogą służyć przez wiele lat. Technologia pomaga również analizować jakość odlewów, szybkość ich wypełniania i charakterystykę chłodzenia.

Rama modelu 772G została zaprojektowana specjalnie pod kątem tej klasy wagowej. Przyjęta filozofia projektowania zapewnia najlepszą możliwą ładowność, wysoką trwałość ogumienia i optymalne właściwości jezdne. Wrócono do wewnętrznej konstrukcji siłowników układu wywrotu, która okazała się wielkim sukcesem w modelu 769D, umożliwiając upakowanie osprzętu Tier 4 w sposób zapewniający równomierne rozłożenie obciążenia wzdłuż ramy i utrzymanie dużej łatwości obsługi wozidła. Zastosowanie w konstrukcji ramy stali miękkiej upraszcza naprawy w terenie. Rama została zaprojektowana tak, aby zapewniać optymalny kąt natarcia dzięki odpowiedniemu usytuowaniu przedniego zderzaka.

Układ kierowniczy Cat, oprócz znakomitej sprawności i niezawodności pokonywania zakrętów, przekazuje operatorowi istotne informacje zwrotne i utrzymuje właściwe ustawienie kół.

Zawieszenie przednie obejmuje amortyzatory gazowo-olejowe współpracujące ze sworzniem zwrotnicy. Amortyzatory tego typu odgrywają kluczową rolę w precyzyjnym określaniu obciążenia na potrzeby funkcji TPMS. Na przedniej osi utrzymywane jest prawidłowe ciśnienie w amortyzatorach, a na tylnej znajdują się solidne siłowniki. Oprócz tłumienia wstrząsów na wybojach elementy zawieszenia minimalizują obciążenie ramy i utrzymują ładunek w skrzyni. Ciśnienie w amortyzatorach jest także wykorzystywane do wykrywania maksymalnego obciążenia - dane te są przesyłane do systemu zarządzania ładownością. Oba układy zawieszenia są trwałe i mają tradycyjną konstrukcję, jednak w wozidłach serii G tylne siłowniki zostały odwrócone w celu zminimalizowania ilości zanieczyszczeń na końcówce tłoczyska.

Komfort i Bezpieczeństwo Operatora

Wozidło jest tylko tak wydajne jak jego operator. Firma Cat przy projektowaniu wozideł bardzo dużą wagę przykłada do bezpieczeństwa operatora i personelu pracującego w jego pobliżu. Elementy kabiny i wyposażenie zwiększające komfort i bezpieczeństwo to:

• Wygodna automatyczna regulacja temperatury i sterowana elektrycznie szyba w oknie po lewej stronie.
• Łatwe wsiadanie i wysiadanie dzięki optymalnemu rozmieszczeniu stopni oraz dużo miejsca do przyjmowania pozycji stojącej.
• Fotel z serii Cat Comfort III z zawieszeniem pneumatycznym i dużymi możliwościami regulacji.
• Standardowe zabezpieczenia ROPS (Roll Over Protective Structure) i FOPS (Falling Object Protective Structure) uwzględnione w konstrukcji kabiny, zgodne z normami ISO 3471:2008 oraz ISO 3449:2005 Level II.
• Opcjonalna kamera i wyświetlacz w kabinie zapewniające widoczność obszaru z tyłu wozidła.
• Zintegrowany fotel instruktora na potrzeby szkolenia praktycznego nowych operatorów.
• Wyjście awaryjne przez prawe okno boczne lub przesuwną prawą szybę.
• Monitorowanie poziomu płynów z ostrzeżeniem w kabinie.
• Wyświetlacz układu Advisor przekazujący operatorowi istotne informacje o wozidle.
• Znakomite pokrycie obszaru przez lusterka i reflektory z obu stron wozidła.
• Czytelna i przejrzysta tablica przyrządów.

Bezpieczeństwo operacyjne jest dodatkowo zwiększone przez:

• Możliwość zatrzymywania pojazdu na pochyłościach do 16%.
• Ograniczenie biegu przy jeździe z podniesioną skrzynią ładunkową.
• Ograniczenie prędkości podczas transportu.
• Nowy układ przeciwpoślizgowy, przywracający szybciej solidne oparcie wozidła.
• Układ monitorujący opony - TKPH/TMPH.
• System zarządzania pracą wozidła (Truck Production Management System - TPMS) dostarczający informacje na temat obciążenia, paliwa, segmentu i czasu trwania cykli roboczych.
• Zapobieganie nadmiernej prędkości obrotowej silnika przy użyciu układu ARC.
• Trzy poziomy ostrzegania o przekroczeniu dopuszczalnych wartości parametrów.
• Umieszczony na poziomie podłoża wyłącznik dopływu paliwa umożliwiający zatrzymanie silnika.
• Punkty codziennej kontroli dostępne z poziomu podłoża i podestu.
• Solidne, stabilne, niezatrzymujące materiału podesty zapewniające odpowiednią przyczepność oraz poręcze.
• Umieszczona na poziomie podłoża elektryczna skrzynka serwisowa umożliwiająca odłączanie/oznaczanie elementów i odłączanie układu kierowniczego.
• Pomocniczy układ sterowania włączany automatycznie.
• Wskaźnik zużycia wszystkich hamulców chłodzonych olejem.

Inteligentne Systemy Monitorowania i Zarządzania

Tablica przyrządów jest używana przez operatora do łatwego i szybkiego wyświetlania informacji o wozidle. Wyświetlacz układu Advisor ma dużą powierzchnię i łatwiejszy w obsłudze interfejs użytkownika. Ze względu na wysoką przydatność, system zarządzania informacjami o zasadniczym znaczeniu (Vital Information Management System, VIMS) należy teraz do wyposażenia standardowego. System VIMS udostępnia dane o wydajności, informacje o stanie technicznym wozidła oraz statystyki pracy. Informacje te pozwalają podejmować trafne decyzje dotyczące szkolenia operatorów, sprawności na drogach transportowych i częstotliwości przeprowadzania konserwacji planowej. Ponadto system VIMS przekazuje informacje dotyczące rejestracji zdarzeń, czasu przestojów i zużycia paliwa. Informacje z systemu VIMS są pokazywane na wyświetlaczu układu Advisor w kabinie.

System zarządzania ładownością wozidła informuje operatora ładowarki o osiągnięciu maksymalnego udźwigu za pomocą czerwonych i zielonych świateł. Ponadto system zapisuje w pamięci 2400 punktów danych dotyczących ładowności i czasu trwania cyklu podawanych przez system VIMS. Układ TKPH/TMPH określa stan ogumienia, a operator jest ostrzegany, gdy limity projektowe są bliskie osiągnięcia.

Ładowanie i Wydajność Produkcyjna

Firma Caterpillar oferuje maszyny załadunkowe odpowiednie do konkretnych zastosowań i rodzajów materiału, a także dostosowane do wymagań produkcyjnych każdego klienta. Podobnie jak wozidło 772G, te maszyny zaprojektowano z uwzględnieniem opinii klientów oraz wyników wielogodzinnych testów w terenie. Jeśli indywidualne potrzeby wymagają zastosowania koparki przedsiębiernej, koparki hydraulicznej bądź ładowarki kołowej, firma Caterpillar może dostarczyć model odpowiedniego rozmiaru, wraz z łyżkami i osprzętem do prac ziemnych, aby ułatwić szybki i sprawny załadunek wozidła 772G. Do wozidła 772G można łatwo dobrać taki osprzęt załadunkowy Cat. Liczbę przejazdów można określić na podstawie rozmiaru łyżki i gęstości materiału.

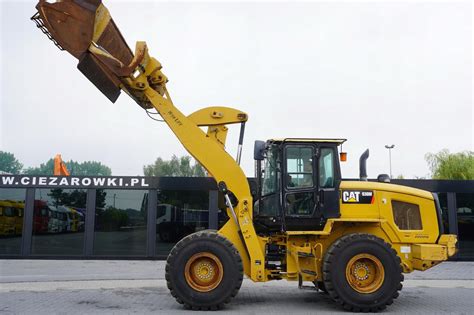

• Ładowarki kołowe: modele 980 i 986 to doskonałe ładowarki kołowe Cat umożliwiające załadowanie wozidła 772G w około 4 przejazdach.
• Koparki przedsiębierne: model Cat 6015 obsługuje wozidło w 4 przejazdach, a model 6018 w 2 przejazdach.

Łatwość Konserwacji i Serwisu

Wozidła Cat serii G dają operatorom i technikom łatwy dostęp do wspólnych punktów obsługowych, takich jak blokada silnika, blokada układów maszyny, wzierniki poziomów cieczy, smarowniczki i dostęp do silnika w celu przeprowadzenia regularnej konserwacji planowej. Częstotliwość wymiany oleju silnikowego i filtra wynosi 500 godzin w normalnych warunkach roboczych. Trwałość eksploatacyjna filtrów układu hydraulicznego wynosi 1000 godzin w normalnych warunkach roboczych. Analiza trendów VIMS umożliwia śledzenie stanu i działania maszyny.

Dodatkowe udogodnienia serwisowe obejmują:

• Wskaźnik zużycia hamulców (wyposażenie standardowe).
• Układ automatycznego smarowania (wyposażenie dodatkowe).
• Nowy panel bezpieczników i wyłączników zamontowany na zderzaku, dostępny z poziomu podłoża; gniazda ET i VIMS znajdują się w węźle serwisowym po prawej stronie.
• Chłodnica i jej rdzenie są wykonane z aluminium i mają konstrukcję modułową, ułatwiającą czyszczenie i wymianę.
• Porty do pobierania próbek oleju umożliwiają szybkie i czyste pobieranie próbek do analizy.
• Układ paliwowy jest wyposażony w elektryczną pompę zasilającą.

Zastosowania i Wpływ na Środowisko

Wozidła sztywnoramowe Cat odgrywają kluczową rolę w transporcie materiałów, takich jak ziemia, gruz, kruszywa, rudy, węgiel i inne surowce. Ich zdolność do pracy na stromych zboczach i nierównym terenie sprawia, że są to idealne rozwiązania dla firm budowlanych i górniczych. W dużych pracach ziemnych i projektach infrastrukturalnych, takich jak budowa dróg i autostrad, wozidła te transportują ogromne ilości materiałów.

Wytwarzając kruszywa i minerały na potrzeby budowy dróg i mostów oraz produkcji energii, wozidła Cat umożliwiają rozwój społeczności lokalnych. Są projektowane do wykonywania takich zadań z mniejszym wpływem na środowisko naturalne dzięki cichej pracy, mniejszemu zużyciu paliwa, ograniczeniu emisji spalin oraz stosowaniu solidnych, trwałych konstrukcji i podzespołów. Model 772G przyczynia się do tego dzięki następującym cechom:

• Siedem strategii oszczędzania paliwa, które dodatkowo przyczyniają się do obniżenia poziomu emisji spalin.
• Podzespoły podlegające regeneracji i wymianie na elementy regenerowane.
• Wysoka trwałość umożliwiająca korzystanie z maszyn przez wiele długich lat.

Wozidła Sztywnoramowe z Niezabudowanym Podwoziem (Modele WTR)

Firma Caterpillar oferuje maszyny i systemy przeznaczone do dalszej rozbudowy we współpracy z dealerami Cat i producentami oryginalnego sprzętu (OEM), aby zapewnić specjalistyczne maszyny do określonych zastosowań. Pojazdy z niezabudowanym podwoziem (modele WTR) mogą być fabrycznie wyposażone w siłowniki, a większość opcji produktu jest taka sama, jak w wywrotkach samochodowych. Zazwyczaj modele te mają wyższe poziomy certyfikacji konstrukcji ROPS do ciągników samochodowych, wymagane dla maszyn specjalistycznych, takich jak samochody lawety oraz cysterny do wody, paliw i smarów. Maszyny w konfiguracjach przeznaczonych do dalszej rozbudowy są używane w przemyśle wydobywczym, budowlanym i wyburzeniowym, przy segregacji odpadów oraz do transportu i przeładunku materiałów. Ich ogromną zaletą jest możliwość zakupu kompletnych rozwiązań u dealerów Cat, dzięki czemu można korzystać ze sprzętu Cat na każdym etapie prac.

Wozidło sztywnoramowe z niezabudowanym podwoziem i konstrukcją ROPS firmy Cat® ma certyfikat ISO 3471, aby zapewnić wyższy poziom ochrony podczas holowania. Jest to solidna i niezawodna platforma do zastosowań związanych z transportem wody w projektach górniczych i budowlanych, ograniczaniem zapylenia, budową dróg, ochroną przeciwpożarową i innymi. Niezabudowane podwozie wozidła sztywnoramowego to idealne rozwiązanie do zastosowań związanych z dostarczaniem paliw i smarów w ramach obsługi zapobiegawczej floty maszyn, a także do holowania (współpraca z przyczepami do przewożenia sprzętu oraz przyczepami ze zrzutem dolnym).

Firma Caterpillar współpracuje na całym świecie z producentami wyposażenia OEM w celu dopasowywania niezabudowanych podwozi do potrzeb użytkowników cystern, pojazdów serwisowych i różnego rodzaju ciągników samochodowych. Wszystko to jest dostępne za pośrednictwem lokalnego dealera Cat, aby zapewnić najlepsze rozwiązanie dla Twojej firmy.

Wsparcie Techniczne i Ekonomia Posiadania

Po zakupie maszyny Cat klient może liczyć na wsparcie firmy Caterpillar i dealera Cat. Ścisła współpraca z dealerem Cat zapewnia klientom dostęp do ogromnych zasobów. Dzięki szerokim możliwościom - od pełnych umów serwisowych, przez pomoc techniczną na miejscu, po globalne sieci dostawy części - firma może wspierać klienta i jego działalność na każdym kroku oraz zapewnić maksymalną sprawność sprzętu. Dealerzy Cat mają odpowiednie doświadczenie, personel i znajomość zastosowań, by pomóc klientom w osiągnięciu sukcesu, oferując maszyny na wynajem, szkolenia dla operatorów oraz pomoc w finansowaniu lub regeneracji maszyny.

Analiza łącznego kosztu posiadania wozidła Cat powinna uwzględniać nie tylko cenę zakupu, ale także koszty paliwa, serwisowania, napraw, ubezpieczenia oraz ewentualnej utraty wartości. Efektywność paliwowa i trwałość maszyny wpływają na obniżenie kosztów eksploatacji, a wtrysk paliwa wpływa na oszczędność. Przy wyborze wozidła Cat należy zwrócić szczególną uwagę na stan techniczny, historię serwisową i zgodność z normami emisji spalin. Istotne są również dostępność części zamiennych oraz wsparcie serwisowe, które przekładają się na koszty eksploatacji.

Przed zakupem wozidła Cat warto skonsultować się z doświadczonymi operatorami i mechanikami, którzy mogą podzielić się swoimi spostrzeżeniami na temat eksploatacji maszyny. Należy dokładnie sprawdzić stan techniczny wozidła, a także zweryfikować jego historię serwisową i ewentualne naprawy. Warto również porównać oferty różnych dostawców i negocjować cenę.
