BiełAZ 75710: Zasada Działania i Specyfikacja Największego Wozidła Świata

W świecie gigantycznych maszyn górniczych, BiełAZ 75710 stanowi punkt odniesienia dla inżynierii i wydajności. Zaprezentowany w 2013 roku przez białoruskie zakłady BiełAZ w Żodzinie, ten kolos jest obecnie największym na świecie wozidłem sztywno-ramowym, zdolnym do przewożenia rekordowych 450 ton ładunku przy masie całkowitej przekraczającej 810 ton. Jest to pojazd zaprojektowany do zaspokajania ekstremalnych potrzeb współczesnego górnictwa, robiący wrażenie nie tylko swoją wielkością, ale również zaawansowaną technologią.

Geneza i Kontekst Rynkowy

Współczesny przemysł wydobywczy w kopalniach odkrywkowych funkcjonuje w oparciu o bezwzględną logikę ekonomii skali. W miarę wyczerpywania się najbogatszych złóż powierzchniowych, kopalnie muszą schodzić coraz głębiej, aby dotrzeć do surowca. Zwiększa to tak zwany współczynnik nadkładu - ilość skały płonnej, którą trzeba usunąć. Aby utrzymać rentowność przy spadającej zawartości procentowej surowca w tonie urobku, operatorzy muszą minimalizować koszt transportu na tonokilometr.

Wykorzystywane w tym celu wozidła, potocznie określane jako wywrotki, muszą więc mieć odpowiednio wysoką ładowność. Większe wozidło oznacza mniejszą liczbę kierowców, mniejsze zagęszczenie ruchu na trasach technologicznych i teoretycznie niższe koszty operacyjne w przeliczeniu na tonę. Przeskok z wozidła 360-tonowego na 450-tonowe to wzrost wydajności o blisko 25% przy zachowaniu jednej załogi, co w skali roku przekłada się na miliony dolarów oszczędności dla gigantycznych kombinatów górniczych.

Konkurencja i Cel Inżynierów

Przed 2013 rokiem BiełAZ dominował na rynkach byłego ZSRR, ale globalnie toczył zaciętą walkę o prestiż i rynki zachodnie z amerykańskim Caterpillarem, szwajcarskim Liebherr (który ponad dwadzieścia lat temu ustanowił rekord Guinnessa za swoje wozidło sztywno-ramowe T 282 B o ładowności przekraczającej 230 ton) i japońskim Komatsu. Królami kamieniołomów były wówczas modele takie jak Caterpillar 797F, Liebherr T 282B czy też Komatsu 980E, oferujące ładowność rzędu 363 ton. Białoruscy inżynierowie pod kierownictwem głównego konstruktora Leonida Trusowa postanowili wykonać "ucieczkę do przodu", mając za cel przekroczenie magicznej bariery 450 ton ładowności. Model BiełAZ 75710 miał być demonstracją siły, swoistym „carem-wozidłem”, który przyćmiłby konkurencję.

Konstrukcja i Wymiary

Nowe wozidło BiełAZ 75710 wyróżnia się imponującymi gabarytami: 20,6 m długości, 9,87 m szerokości i aż 8,16 m wysokości. Sam pojazd ma masę własną 360 ton, a ładowność dochodzi do 450 ton. W udanej próbie bicia rekordu Guinnessa załadowano na nią 503,3 tony. W pełni załadowany BiełAZ 75710 waży 810 ton, a po pełnym załadowaniu pojazd ma idealny rozkład mas 50/50. Kubatura skrzyni ładunkowej wynosi 268,3 m³ przy standardowym nasypie (lub 164,9 m³ urobku przy równym załadunku). Skrzynia jest stosunkowo płaska, aby ładunek nie był umieszczony zbyt wysoko, co jest ważne ze względu na wysokość środka ciężkości.

Rama wozidła została wykonana ze szwedzkiej stali wysokowytrzymałej Weldox 800, spawanej w strukturę o przekroju skrzynkowym. W punktach największych naprężeń zastosowano elementy odlewane, aby uniknąć pęknięć zmęczeniowych. Zawieszenie jest hydropneumatyczne, co nie tylko amortyzuje wstrząsy, ale też pełni funkcję wagi pokładowej. W przeciwieństwie do mniejszych modeli, 75710 posiada stabilizatory poprzeczne, które zapobiegają przechyłom bocznym konstrukcji podczas pokonywania zakrętów. System amortyzacji napełniono 255 litrami oleju hydraulicznego.

Unikalny Układ Jeżdny i Ogumienie

Kluczem do zrozumienia unikalności BiełAZ-a 75710 jest układ jezdny 4x4 z dwiema osiami skrętnymi. Zastosowanie ośmiu kół (zamiast standardowych sześciu) pozwoliło rozłożyć gigantyczny nacisk na nawierzchnię, chroniąc drogę technologiczną przed zniszczeniem i zmniejszając nacisk na pojedyncze opony. Obie osie są skrętne, co zapewnia niesamowitą zwrotność jak na te gabaryty. Promień skrętu wynosi zaledwie 19,8 m, co jest wartością porównywalną z dużo mniejszymi wozidłami klasy 360 ton. Umożliwia to manewrowanie w ciasnych wyrobiskach i pod załadunkiem koparek linowych.

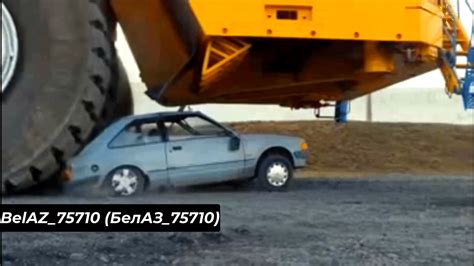

Chociaż zastosowanie ośmiu opon umożliwiło w ogóle stworzenie tak olbrzymiego pojazdu, układ ten jest jego piętą achillesową. W modelu 75710 zastosowano bezdętkowe opony radialne w rozmiarze 59/80R63. Każda z nich waży około 5,5 tony (łącznie 46,4 tony masy samych opon) i ma średnicę ponad 4 m. Głównymi dostawcami były firmy Michelin oraz Bridgestone, a koszt jednej takiej opony oscyluje w granicach 40-60 tys. dolarów. Opony te pracują na granicy fizycznych możliwości gumy i kordu stalowego - przegrzewanie się opon podczas długich przejazdów z pełnym ładunkiem jest jednym z głównych limitów operacyjnych tej maszyny. Pompuje się je do 7 atmosfer.

Układ Napędowy: Hybryda Diesel-Elektryczna

Napęd tego potwora stanowi szeregowy układ hybrydowy diesel-elektryczny. Dwa 16-cylindrowe silniki wysokoprężne MTU DD 16V4000 produkcji niemieckiej, każdy o pojemności 65 litrów, pełnią wyłącznie rolę generatorów prądu dla siłowni elektrycznej. Każdy silnik generuje moc 2300 KM, co daje łącznie 4600 KM. Maksymalny moment obrotowy jednego silnika to aż 9313 Nm osiągane płynnie przy 1500 obr./min, co sumuje się do 18 626 Nm. Ta ostatnia wartość jest odpowiednikiem 12 silników Bugatti Veyrona po liftingu. Układ chłodzenia tych silników ma pojemność 1380 litrów, a moc wentylatora wymuszającego nadmuch powietrza na chłodnicę to 128 KM.

To rozwiązanie, znane z lokomotyw spalinowych, eliminuje konieczność stosowania gigantycznych skrzyń biegów i wałów napędowych. Wygenerowana energia trafia do systemu sterowania Siemens MMT500 (AC/AC), który składa się z generatorów, prostowników, falowników i wreszcie - czterech potężnych silników trakcyjnych umieszczonych w piastach kół (po jednym na parę kół bliźniaczych). Każdy z tych silników elektrycznych ma moc 1600 KM, co daje łączną moc 6400 KM rozdzieloną na cztery koła. Zastosowanie silników elektrycznych prądu zmiennego pozwala na uzyskanie maksymalnego momentu obrotowego praktycznie od zerowych obrotów, co jest kluczowe przy ruszaniu z miejsca masą 810 ton. System Siemensa umożliwia precyzyjne dozowanie mocy na każdą parę kół, działając jak elektroniczna blokada mechanizmu różnicowego i system kontroli trakcji w jednym.

Dodatkowe Systemy i Wydajność

• Układ chłodzenia: Ma pojemność 1380 litrów. Moc wentylatora wymuszającego nadmuch powietrza na chłodnicę to 128 KM. Układ musi być wydajny, ponieważ pojazd jest przeznaczony do pracy w szerokim zakresie temperatur od -50 do 50 st. Celsjusza.
• Układ smarowania: Jego pojemność to 550 litrów, co wystarczy na ponad 100 wymian oleju w zwykłym samochodzie osobowym.
• Filtry powietrza: O czystość powietrza trafiającego do silników dba 8 filtrów zamontowanych z przodu.
• Zbiorniki paliwa: Dwa zbiorniki po 2800 litrów każdy, co daje łączną pojemność 5600 litrów.

Inżynierowie zaimplementowali inteligentny system zarządzania mocą, aby zoptymalizować zużycie paliwa i żywotność jednostek MTU. Gdy wozidło wracało „na pusto” z miejsca rozładunku, system automatycznie wyłączał jeden z silników Diesla, co znacznie redukowało spalanie i zużycie motogodzin. Dopiero po załadunku, gdy czujniki ciśnienia w zawieszeniu wykrywały wzrost masy, drugi silnik był uruchamiany, aby dostarczyć pełną moc niezbędną do pokonania wzniesień kopalnianych. Średnie zużycie oleju napędowego to około 550 litrów na godzinę, a prędkość maksymalna to 64 km/h. Jest to spalanie porównywalne z czołgiem, co biorąc pod uwagę masę BiełAZ-a, czyni go dość ekonomicznym pojazdem w swojej kategorii, mieszczącym się w normach emisyjnych. Średnio rocznie BiełAZ przejeżdża około 100 tys. km, a jego trwałość przewidziano na około 1 milion kilometrów.

Eksploatacja i Wyzwania

Szacunkowa cena zakupu BiełAZ-a 75710, w momencie premiery i dostępności zachodnich podzespołów, wynosiła od 6 do 10 milionów dolarów, zależnie od kontraktu serwisowego i pakietu części zamiennych. To jednak tylko część kosztów, do których należy doliczyć ceny części zamiennych, opon i paliwa. Dane eksploatacyjne z kopalni Czernigowiec wskazują, że BiełAZ 75710 zużywa średnio około 1300 litrów oleju napędowego na 100 km, choć w górnictwie częściej używa się przelicznika na motogodzinę - tutaj wartości mogą sięgać kilkuset litrów na godzinę pracy pod obciążeniem. Dwa zbiorniki paliwa o łącznej pojemności 5600 litrów pozwalają na około jedną zmianę roboczą intensywnej pracy.

Transport i Montaż

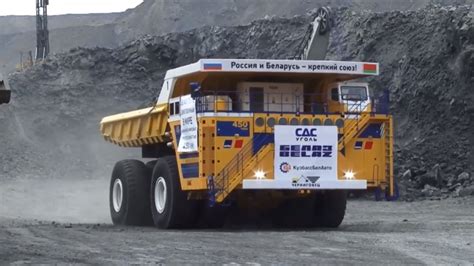

BiełAZ 75710 nie może poruszać się po drogach publicznych ze względu na swoje gabaryty. Transport z fabryki w Żodzinie do klientów (głównie w Rosji) to skomplikowana operacja logistyczna. Pojazd jest demontowany na kilkanaście głównych modułów, które trafiają na oddzielne platformy kolejowe. Cały „zestaw montażowy” zajmuje niemal cały skład pociągu towarowego, wymagając około 25 wagonów kolejowych. Po dotarciu do celu, np. do kopalni Czernigowiec w regionie Kemerowo (Syberia), proces składania trwa zazwyczaj kilka tygodni i wymaga użycia ciężkich dźwigów oraz specjalistycznych zespołów serwisowych producenta, często w ekstremalnych warunkach, np. przy mrozach sięgających -40°C. Pierwszy egzemplarz rozpoczął pracę w kopalni odkrywkowej węgla w Kuzbasie w 2014 roku.

Wpływ Sankcji Technologicznych na Przyszłość BiełAZ 75710

Niestety, inwazja Rosji na Ukrainę w 2022 roku i pośrednia rola Białorusi w tym konflikcie doprowadziły do nałożenia surowych sankcji technologicznych. Dla projektu BiełAZ 75710 był to cios w samo serce, ponieważ kluczowe komponenty - silniki MTU oraz układ napędowy Siemens - stały się niedostępne. Zachodni partnerzy natychmiast wstrzymali dostawy części zamiennych i wsparcie serwisowe. Dla tak wysoce wyspecjalizowanej maszyny, opartej na zachodniej elektronice sterującej, oznaczało to paraliż. Nowoczesne wozidła to „komputery na kołach”; bez dostępu do oprogramowania diagnostycznego i części zamiennych, ich eksploatacja staje się niemożliwa lub skrajnie ryzykowna.

BiełAZ ogłosił plany zastąpienia zachodnich komponentów ich odpowiednikami z Rosji lub Chin. Rozważano zastąpienie silników niemieckich jednostkami z Uralskiej Fabryki Silników Diesla lub importem z Chin (np. silniki Weichai). Jednakże, zastąpienie dwóch zsynchronizowanych jednostek MTU i skomplikowanego systemu AC/AC Siemensa nie jest prostą operacją. Wymaga to przeprojektowania całego układu sterowania i ramy. Chińskie podzespoły, choć coraz lepsze, wciąż ustępują zachodnim odpowiednikom w kwestii trwałości w ekstremalnych warunkach syberyjskich. Obecnie los modelu 75710 jest niepewny. Istniejące egzemplarze (szacuje się, że wyprodukowano zaledwie 3-4 sztuki) są podtrzymywane przy życiu metodami chałupniczymi lub kanibalizacją części. Co jednak najważniejsze, produkcja seryjna w oryginalnej specyfikacji jest niemożliwa i raczej długo się to nie zmieni. Białoruski BiełAZ 75710 stał się ofiarą agresywnej polityki Federacji Rosyjskiej i swojej własnej innowacyjności - jego uzależnienie od międzynarodowych komponentów okazało się największą słabością. Szacuje się, że gdy awarii ulega BiełAZ 75710, z linii wypadają gigantyczne moce przerobowe, co w warunkach sankcji i braku części okazało się strategią ryzykowną. W związku z tym, BiełAZ skupił się na mniejszych modelach (klasa 90-220 ton), gdzie łatwiej o substytuty podzespołów z Rosji i Chin.
