Wózki Widłowe i Uprawnienia UDT: Kompleksowy Przewodnik

Wózki widłowe, fachowo nazywane przez Urząd Dozoru Technicznego (UDT) wózkami jezdniowymi podnośnikowymi, są powszechnie stosowane na wszelkiego rodzaju magazynach oraz w halach produkcyjnych. Służą one do przewożenia, układania lub składowania ładunków o znacznych ciężarach. W użyciu znajduje się wiele różnych typów wózków przystosowanych do przewozu ładunków nawet do kilkudziesięciu ton. Każdy pojazd posiada określony przez producenta maksymalny tonaż ładunku, którego operator nie powinien przekraczać, co mogłoby grozić uszkodzeniem maszyny. Wyróżniamy wózki o tonażach małych, np. 1,5 tony, jak i wielkie maszyny, które potrafią podnieść ładunek nawet 15 ton.

Wózki jako Urządzenia Transportu Bliskiego (UTB)

We współczesnych przedsiębiorstwach produkcyjnych i magazynach na szeroką skalę wykorzystuje się urządzenia służące do transportu towarów na stosunkowo niewielkie odległości. Są to tak zwane Urządzenia Transportu Bliskiego (UTB). Najpopularniejszymi spośród urządzeń transportu bliskiego są wózki widłowe podnośnikowe. Inne urządzenia UTB to np. suwnice, wciągniki, wciągarki, żurawie stacjonarne warsztatowe, układnice magazynowe, podesty (tzw. zwyżki) oraz wyciągi towarowe.

Czym jest wózek widłowy według UDT?

Urząd Dozoru Technicznego definiuje wózek jezdniowy podnośnikowy jako mechaniczny pojazd kołowy o napędzie silnikowym (spalinowym, elektrycznym lub zasilanym gazem) posiadający mechaniczny napęd podnoszenia, stosowany w transporcie bliskim i magazynowaniu, używany głównie do prac załadunkowych i rozładunkowych. Wózek jezdniowy podnośnikowy potocznie bywa nazywany wózkiem widłowym, widlakiem, czołówką, sztaplarką itd. Ze względu na potencjalne niebezpieczeństwa związane z jego eksploatacją, ten typ urządzeń podlega pod jurysdykcję Urzędu Dozoru Technicznego.

Podział wózków ze względu na mechanizm podnoszenia i dozór UDT

Nie wszystkie wózki jezdniowe, czyli takie, które posiadają mechaniczny napęd jezdny, podlegają pod UDT. Głównym kryterium decydującym o tym, czy dany typ wózków podlega pod jurysdykcję Urzędu Dozoru Technicznego, jest rodzaj mechanizmu podnoszenia.

Wózki jezdniowe dzielą się na:

• Wózki bez układu podnoszenia: nie podlegają pod Urząd Dozoru Technicznego, wymagają pozwolenia wewnątrzzakładowego lub prawa jazdy. Są to wózki jezdniowe unoszące, naładowne, ciągnikowe i pchające.
• Wózki posiadające ręczny układ podnoszenia: również nie podlegają pod UDT, wymagają pozwolenia wewnątrzzakładowego lub prawa jazdy.
• Wózki posiadające mechaniczny układ podnoszenia: podlegają pod UDT. Do tej kategorii zaliczamy wspomniane wyżej wózki jezdniowe podnośnikowe, wózki widłowe czołowe, wózki widłowe boczne, wózki specjalizowane, gdzie operator podnoszony jest wraz z ładunkiem, oraz wózki specjalizowane ze zmiennym wysięgiem.

Warto również zaznaczyć, że istnieją wózki podnośnikowe nieposiadające mechanicznego napędu jazdy (są napędzane siłą ludzkich mięśni), ale posiadające mechaniczny układ podnoszenia - one także podlegają Urzędowi Dozoru Technicznego. Z kolei wózki nieposiadające ani mechanicznego napędu jazdy, ani mechanicznego napędu podnoszenia, nie podlegają pod UDT.

Typy wózków jezdniowych podnośnikowych

Wyróżniamy kilka kategorii wózków widłowych, a każda z nich ma inną specyfikację oraz służy do innego rodzaju prac, nie tylko na magazynie. Zgodnie z polską normą PN-77/M-78100 wyróżniamy następujące rodzaje urządzeń:

• Pod względem zastosowanego napędu: elektryczne, akumulatorowe, benzynowe, diesla i inne.
• Pod względem eksploatacji: naładowne, podnośnikowe, ciągnikowe, unoszące i specjalne.
• Pod względem kierowania: podestowe, z fotelem, prowadzone, zdalnie sterowane.

Najpowszechniej wykorzystywane są wózki jezdniowe podnośnikowe. Wśród nich wyróżniamy:

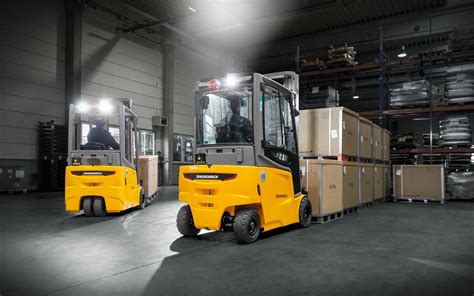

• Wózki jezdniowe czołowe

  Są to najpopularniejsze i najczęściej stosowane typy wózków. Posiadają tzw. przeciwwagę, która z reguły jest też baterią danego urządzenia (w przypadku wózków z napędem elektrycznym). Działanie wózka czołowego jest proste i polega na podnoszeniu ładunku umieszczonego z przodu maszyny.

• Wózki jezdniowe boczne

  Najlepiej sprawdzą się na magazynach wysokiego składowania oraz w wąskich przestrzeniach magazynowych, ze względu na swoją konstrukcję i zwrotność. Widły wózka są bowiem zamontowane prostopadle do pozycji operatora, a odpowiednia przeciwwaga zapewnia wysoką stabilność pracy.

• Wózki bramowe

  Jak sama nazwa wskazuje, jego ramy mają kształt bramy, a podnoszony przez nie ładunek jest podwieszany w jej wnętrzu.

• Wózki specjalizowane (ze zmiennym wysięgiem)

  To nic innego jak wózki ze zmiennym wysięgiem, które zapewniają bezpieczny transport towarów w trudnych warunkach terenowych. Wózek specjalizowany posiada specjalne ramię, które może bez problemu manewrować w pionie oraz w poziomie, co pozwala na precyzyjne ulokowanie danego ładunku w miejsce docelowe.

Budowa i sterowanie wózkiem widłowym

Wózek jezdniowy, nazywany zwyczajowo wózkiem widłowym, to kołowy pojazd mechaniczny o napędzie silnikowym, przystosowany do przewozu materiałów o znacznej masie. Kluczowym elementem są widły, wykonane z jednolitego kawałka stali o kształcie litery „L” każda, poruszane w pionie za pośrednictwem łańcucha. Należy tu zaznaczyć, że widły to jedynie najczęściej występujący rodzaj osprzętu; możliwe jest też używanie chwytników przystosowanych do transportu różnorodnych ładunków.

W kabinie operatora znajdują się kierownica, pedały i dźwignie umożliwiające sterowanie wózkiem. Sterowanie obejmuje zarówno układ jezdny (ruch samego wózka), jak i maszt z widłami, który zazwyczaj umożliwia trzy ruchy:

1. Podnoszenie i opuszczanie wideł.
2. Przechylanie masztu do siebie i od siebie.
3. Przesuwanie karetki z widłami na boki (w prawo lub w lewo).

Możliwa jest również zmiana rozstawu wideł (pozycjonowanie). Urządzenia sterujące ruchem wózka są podobne do samochodowych - występuje kierownica oraz pedały gazu i hamulca, często też sprzęgło. W większości wózków są jedynie dwa biegi (przełożenia) - wolny i szybszy, dotyczące obydwu kierunków jazdy.

Specyfika prowadzenia i bezpieczeństwo

Prowadzenie wózka różni się znacznie od prowadzenia samochodu. Wózek widłowy jest zwrotniejszy od samochodu, a promień skrętu jest zdecydowanie mniejszy. Przy kierowaniu wózkiem trzeba również pamiętać o środku ciężkości obciążonego wózka. Wszystkie wózki widłowe pozwalają na opuszczanie i podnoszenie wideł, większość na przechylanie masztu w przód i w tył.

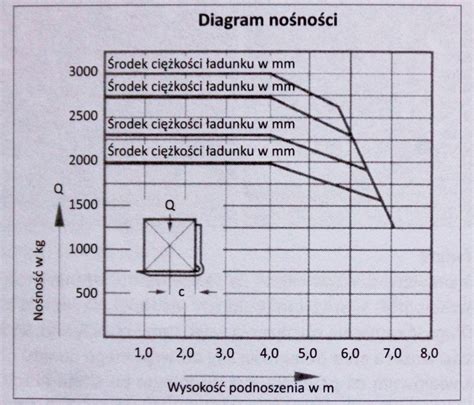

Prawidłowy załadunek polega na umieszczeniu ładunku (najczęściej na palecie) na wyprostowanych widłach (równoległych do podłoża), następnie podniesieniu go na około 30 cm nad podłoże i nachyleniu masztu w kierunku do operatora. Udźwig wózka widłowego wynosi, zależnie od typu, od kilkuset kg do ponad 5 ton. Podstawowe parametry techniczne wózka widłowego są umieszczane na tabliczce znamionowej przez producenta. Każdy model wózka powinien być wyposażony w diagram udźwigu uwzględniający wysokość podnoszenia ładunku i położenie środka ciężkości na widłach. Przy podniesionym ładunku wózek jest niestabilny i należy kontrolować położenie środka ciężkości, by nie dopuścić do przewrócenia się wózka.

Uprawnienia Operatorskie WJO (Wózki Jezdniowe Podnośnikowe)

Do obsługi wózka widłowego konieczne jest posiadanie odpowiednich uprawnień. Urząd Dozoru Technicznego wyróżnia trzy kategorie uprawnień na wózki widłowe, zwanymi WJO. Każda z kategorii jest sygnowana odpowiednim symbolem i każda wydawana jest osobnym pozwoleniem. Warto wiedzieć, że wyższa kategoria uprawnień obejmuje niższe.

Od 1 czerwca 2019 roku uprawnienia UDT (legitymacje UDT) są przyznawane z określonym terminem ważności, zgodnie z postanowieniami Rozporządzenia Ministra Przedsiębiorczości i Technologii z dnia 21 maja 2019 r.

Kategoria III WJO - uprawnienia podstawowe

Kategoria III WJO to najniższy poziom uprawnień UDT. Uprawnia do operowania wózkami jezdniowymi podnośnikowymi prowadzonymi i zdalnie sterowanymi, czyli takimi, gdzie operator nie siedzi w kabinie ani nie stoi na podeście wózka, tylko idzie obok maszyny, lub operuje maszyną zdalnie. Nie obejmuje wózków z miejscem siedzącym dla operatora ani typów specjalistycznych.

Dla kogo? Idealna dla osób pracujących w magazynach i produkcji, gdzie dominuje transport palet na poziomie posadzki, krótkie przebiegi, kompletacja na niskich poziomach. Przykładowe zadania to przejazdy paleciakiem elektrycznym w strefie przyjęć/wydań, uzupełnianie pick-face’u na poziomie „0”, praca w strefach o zwiększonych wymaganiach higienicznych (elektryki bez spalin).

Kategoria II WJO - uprawnienia rozszerzone

Kategoria II WJO jest najczęściej wydawanym pozwoleniem i stanowi pośredni poziom uprawnień. Uprawnia do obsługi wózków z kategorii III WJO oraz wózków z miejscem/fotelem operatora. Obejmuje większość codziennych maszyn magazynowych, takich jak:

• Wózki czołowe (counterbalance) - elektryczne, LPG, diesel.
• Reach trucki (wózki wysokiego składowania z masztem wysuwnym).
• Wózki podnośnikowe z platformą/operator on-board.
• Inne wózki podnośnikowe ogólnego przeznaczenia.

Ograniczenie w kategorii II WJO dotyczy jedynie obsługi wózków ze zmiennym wysięgiem i specjalizowanych, tj. ładowarek teleskopowych oraz wózków z operatorem podnoszonym wraz z ładunkiem, które wchodzą już w zakres I WJO.

Dla kogo? Operatorzy obsługujący regały magazynowe do 10-12 m oraz doki, wykorzystujący wózki czołowe i reach trucki.

Kategoria I WJO - uprawnienia pełne

Kategoria I WJO to najwyższy poziom uprawnień. Uprawnia przyszłego operatora do korzystania ze wszystkich rodzajów wózków widłowych, włączając wózki specjalizowane. Obejmuje wózki z kategorii II WJO i III WJO, a ponadto daje kwalifikacje do obsługi:

• Wózków ze zmiennym wysięgiem (zwyczajowo: ładowarki teleskopowe).
• Wózków z podnoszoną pozycją operatora (komisjonowanie z unoszoną kabiną, order pickery wysokiego poziomu).
• Sprzętu specjalnego stosowanego w bardzo wąskich korytarzach (VNA).
• Wózków bocznych itp.

Kategoria I WJO dzieli się na dwie niezależne subkategorie: wózki podnośnikowe specjalizowane, gdzie operator jest podnoszony wraz z ładunkiem, oraz wózki jezdniowe specjalizowane ze zmiennym wysięgiem.

Dla kogo? Operatorzy i brygadziści odpowiedzialni za całą flotę (hala + plac), firmy budowlane, składy materiałów, logistyka zewnętrzna oraz użytkownicy osprzętu specjalistycznego.

Jak zdobyć uprawnienia WJO?

Aby uzyskać którąkolwiek kategorię uprawnień UDT do obsługi wózków jezdniowych podnośnikowych, należy ukończyć odpowiedni kurs oraz podejść do egzaminu państwowego przed komisją Urzędu Dozoru Technicznego. Szkolenia z zakresu obsługi urządzeń transportu bliskiego prowadzą ośrodki szkolenia zawodowego, które mogą uzgodnić program szkolenia z UDT. Każda osoba obsługująca wózek widłowy musi posiadać odpowiednie uprawnienia.

Przebieg szkolenia

Szkolenie obejmuje zajęcia teoretyczne i praktyczne. Część teoretyczna dotyczy BHP, budowy wózka, zasad stabilności, ładunków oraz przepisów. Część praktyczna odbywa się na wybranych wózkach. Dla I WJO zakres szkolenia jest najszerszy i obejmuje sprzęt specjalistyczny. Przykładowo, kurs na obsługę wózków jezdniowych podnośnikowych (np. II WJO) może trwać około 59 godzin zajęć teoretycznych i praktycznych, często uzupełnionych o seminarium z bezpiecznej wymiany butli gazowych.

Wymagania wstępne i egzamin UDT

Wymagania wstępne do przystąpienia do kursu to:

• Pełnoletniość.
• Brak przeciwwskazań lekarskich/psychologicznych do pracy na stanowisku operatora (wymagane są aktualne badania medycyny pracy).
• Szkolenie BHP (wstępne/okresowe, zapewniane przez pracodawcę).

Egzamin UDT składa się z testu pisemnego/ustnego oraz części praktycznej. Praktyczna część obejmuje codzienną kontrolę wózka (opony, maszt, łańcuchy, widły), poprawne podjęcie i odłożenie ładunku, jazdę z ładunkiem (widły nisko, maszt lekko odchylony), znakowanie i bezpieczne parkowanie wózka. Warto więc zadbać o właściwe przygotowanie, aby nie tracić czasu na ewentualne powtarzanie egzaminu.

Ważność uprawnień i ich przedłużanie

Zaświadczenie o uprawnieniach ma termin ważności, wskazany na dokumencie (typowo kilka lat). Aby je zachować, należy przed upływem terminu złożyć wniosek o przedłużenie i spełnić wymogi formalne, m.in. złożyć oświadczenie o wykonywaniu czynności operatora wózków widłowych przez co najmniej 3 lata w ciągu ostatnich 5 lat ważności uprawnień.
