Dynamiczny Ładowacz Czołowy: Konstrukcja, Funkcjonalność i Wsporniki Ramy

Ładowacz czołowy to niezastąpiona maszyna rolnicza, montowana do ramy na ciągnikach rolniczych. Jego głównym przeznaczeniem jest załadunek, wyładunek oraz transport różnorodnych materiałów, takich jak żwir, piasek, nawozy mineralne, wapno, obornik, ziemniaki, buraki czy drzewa. Ponadto, doskonale sprawdza się w pracach transportowych w gospodarstwie. Urządzenie to, przeznaczone do prac załadowczych i rozładowczych, musi łączyć w sobie potrzeby udźwigu, wysokości i dużą zwrotność, a nowoczesne ciągniki z ładowaczem czołowym spełniają te wymagania, osiągając udźwig do około 3 ton.

Budowa i Kluczowe Elementy Ładowacza Czołowego

Podstawowym zespołem roboczym ładowacza czołowego jest wysięgnik z czerpakiem, zamocowany jednym końcem do wspornika przykręconego do ciągnika. Cała konstrukcja opiera się na solidnych i przemyślanych rozwiązaniach.

Wysięgnik i Rama Główna

Rama główna wysięgnika jest wykonana z wysokiej jakości blachy o grubości 5 mm. Zastosowanie odpowiedniego gatunku stali drobnoziarnistej oraz specjalnego kształtu profili wysięgnika zapewnia maksymalną wytrzymałość przy jednocześnie niskiej wadze konstrukcji. Płaski profil słupków ładowacza, na przykład w modelu T241, gwarantuje lepszą widoczność podczas pracy oraz precyzję wykonywanych czynności. Dzięki temu ładowacz charakteryzuje się mniejszą masą własną, a odpowiedni kształt profili wysięgnika oraz najlepszy gatunek stali użytej do budowy jego newralgicznych elementów zapewniają długoletnią i bezpieczną pracę.

Wszystkie elementy ruchome są wyposażone w cynkowane sworznie osadzone na tulejach mosiężnych, a smarowniczki na tych elementach zapewniają ich płynne działanie. Całe urządzenie jest wykonane z atestowanej stali, co potwierdza jego wysoką jakość i bezpieczeństwo. Dodatkowo, podwójne wzmocnienie ramy poprzecznym wspornikiem rurowym zwiększa stabilność i odporność konstrukcji.

Wsporniki i System Montażu

Kluczowym elementem zapewniającym stabilność i komfort użytkowania są wsporniki na śrubie rzymskiej. Umożliwiają one wygodne stawianie ładowacza z możliwością regulacji wysokości, co znacznie ułatwia proces montażu i demontażu. Jest to szczególnie ważne, gdy ładowacz nie jest potrzebny na co dzień. Warto rozważyć zakup ładowacza zamocowanego na ramie wsporczej z mechanizmem umożliwiającym szybki demontaż, co pozwala odciążyć ciągnik.

System podporowy zapewnia odpowiednią stabilność w czasie przechowywania i nie wymaga użycia narzędzi do jego obsługi. Szybko-złącza hydrauliczne umieszczone na słupku dodatkowo ułatwiają montaż i demontaż ładowacza, a podpory techniczne służą do jego bezpiecznego odstawiania.

Układy Hydrauliczne

Wysięgnik w czasie załadunku jest unoszony i opuszczany za pomocą siłowników hydraulicznych, a ruch roboczy przebiega w płaszczyźnie pionowej. W celu zwiększenia funkcjonalności i obsługi maszyny, w przypadku bogatego wyposażenia w osprzęt, układy hydrauliczne są bardziej rozbudowane o dodatkowe zespoły, takie jak podnoszące, chwytające czy obracające.

Ukryte przewody hydrauliczne nie tylko wpływają na estetykę wykonania, ale także zwiększają bezpieczeństwo pracy. Przewody te są mocowane za pomocą systemu MULTILOCK, co zapewnia ich trwałość i niezawodność. Przewody hydrauliczne są również wyprowadzone bezpośrednio w ramie ładowacza. Standardowe wyposażenie obejmuje komplet siłowników dwustronnych: dwa do podnoszenia i dwa do wychyłu ramki EURO.

Osprzęt Roboczy

Nowoczesna rama EURO gwarantuje szybką i wygodną wymianę osprzętu. Na końcu wysięgników zainstalowany jest odpowiedni system sprzęgania osprzętu zgodny z normami europejskimi. W zależności od rodzaju wykonywanej pracy, operator może wymieniać osprzęt na specjalistyczne chwytaki, takie jak:

• chwytaki do bel
• chwytaki do kłód
• chwytaki do kiszonki
• widły do bel, obornika i słomy
• widły do palet
• wycinak do kiszonki
• łyżka chwytakowa
• łyżka do torfu
• pług do śniegu
• czerpak szczękowy do materiałów sypkich
• spychacz
• hak do udźwigu big bag

Blokada osprzętu odbywa się szybko i sprawnie za pomocą jednej dźwigni. Co więcej, coraz istotniejsze staje się wyposażenie ładowacza w hydraulikę trzysekcyjną, co umożliwia instalację zaawansowanych chwytaków do bel kiszonki lub balotów słomy.

Sterowanie i Ergonomia Pracy

Ergonomia i precyzja sterowania to kluczowe aspekty wpływające na efektywność i bezpieczeństwo pracy z ładowaczem czołowym.

Rodzaje Systemów Sterowania

Większość współczesnych ładowaczy jest wyposażona we własny rozdzielacz, którym operator steruje za pomocą joysticka. Istnieje kilka rozwiązań w zakresie systemów sterowania:

• Joystick na linki (cięgna Bowdena): To najprostsze, tanie i bezawaryjne rozwiązanie, w którym joystick jest połączony z rozdzielaczem za pomocą linek.
• Rozdzielacz marki Nimco: W standardzie wykorzystuje się najlepszy na rynku rozdzielacz marki Nimco, podłączony bezpośrednio do ciągnika, co zapewnia szybką pracę.
• Sterowanie elektryczne z silnikami krokowymi: Dzięki zastosowaniu silników krokowych, sterowanie ładowaczem odbywa się niemal bez użycia siły. Elektryczne sterowanie pozwala na nieporównywalnie dokładniejsze operowanie osprzętem, podnosząc precyzję pracy na wyższy poziom.

Joystick typu CJW często stanowi centrum dowodzenia. Za pomocą intuicyjnych przycisków aktywuje się system i obsługuje trzy sekcje. Wbudowane kontrolki na rękojeści na bieżąco informują o wybranym trybie pracy. Wybierając system SEL, operator nie musi martwić się o konstrukcję ciągnika, gdyż system jest w pełni kompatybilny i nie wymaga żadnych modyfikacji w kabinie czy na wspornikach ładowacza. Nowoczesny rozdzielacz hydrauliczny jest wyposażony w silniki krokowe i sekcję pływającą w standardzie.

Poziomowanie Osprzętu

Jedną z podstawowych różnic konstrukcyjnych między ładowaczami jest sposób poziomowania narzędzi. Najprostszym rozwiązaniem jest brak automatycznego poziomowania osprzętu, gdzie korektę jego nachylenia wykonuje traktorzysta przy pomocy siłownika hydraulicznego. Jednak w przypadku przeładunku palet taka praca jest utrudniona i mało wydajna.

Dlatego nowoczesne ładowacze są wyposażone w układ prostowodowy, który zapewnia utrzymanie narzędzi roboczych w poziomie podczas pracy. Istnieją dwa główne rozwiązania:

• Połączenie mechaniczne: Najczęściej stosowane, oparte na zasadzie równoległoboku.
• Poziomowanie hydrauliczne: To rozwiązanie zapewnia dokładniejsze poziomowanie i lepszą widoczność (brak elementów nabudowanych na ramie) niż przy zastosowaniu prostowodów. Jest szczególnie zalecane przy przeładunku palet, gdzie istotna jest duża dokładność utrzymania poziomu ładunku, oraz ułatwia przenoszenie materiałów sypkich przy pomocy szufli.

Widoczność i Komfort Operatora

Producenci ciągników starają się projektować kabiny w taki sposób, aby widoczność podczas pracy z ładowaczem była możliwie największa, co ma kluczowe znaczenie dla bezpieczeństwa i efektywności.

Cechy Wyróżniające i Bezpieczeństwo

Ładowacz charakteryzuje się nie tylko funkcjonalnością, ale i wytrzymałością. Samosmarujące tuleje łożyskowe zapewniają bezobsługową pracę. Zastosowane tuleje samosmarne charakteryzują się ponadprzeciętną wytrzymałością i odpornością, co jest gwarancją wielu lat pracy. Ze względów bezpieczeństwa ładowacz powinien posiadać zawór hamowania i blokadę położenia ramion w przypadku pęknięcia przewodu hydraulicznego. Dodatkowo, zestaw naklejek ostrzegawczych i informacyjnych zwiększa świadomość operatora i bezpieczeństwo użytkowania.

Wybór Odpowiedniego Ładowacza Czołowego

Oferta ładowaczy dostępnych na rynku jest szeroka, a różnice między nimi często niewielkie. Dlatego wybór odpowiedniego modelu wymaga zwrócenia uwagi na kilka kluczowych aspektów. W niektórych ładowaczach firm zagranicznych stosowane są rozwiązania konstrukcyjne, które usprawniają montaż i demontaż ładowacza, zwiększają bezpieczeństwo pracy i ergonomię operatora.

Do współpracy z ładowaczem najlepszy będzie ciągnik z rewersem przełączanym pod obciążeniem i możliwością dużego obciążenia przedniej osi. Przy wyborze ładowacza należy w pierwszej kolejności zwrócić uwagę na jego udźwig i wysokość podnoszenia. Ponadto, przed zakupem warto zwrócić uwagę na elementy, które mają istotny wpływ na wygodę obsługi, funkcje użytkowe i oczywiście cenę. Do ważnych cech należy zaliczyć również: możliwość szybkiego montażu i demontażu oraz wyposażenie w różne elementy robocze.

Ładowacz, który będzie wykorzystywany rzadko, nie warto uzbrajać w kosztowne dodatki. Jeśli ma on być wykorzystywany niemal codziennie, wtedy nawet najdrobniejsze wyposażenie staje się bezcenne. Gdy ciągnik wykorzystywany jest do różnych prac w gospodarstwie, często zachodzi konieczność odłączenia ładowacza. Wtedy warto zainwestować na przykład w multizłącze hydrauliczne, które często jest wyposażeniem dodatkowym. Podsumowując, warto zastanowić się nad dodatkowym wyposażeniem i szczegółami, aby wybrać właściwy model i osprzęt.

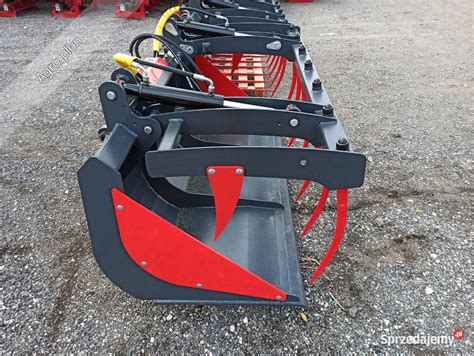

Przykładowe Specyfikacje Ładowacza TUR5

Ładowacz czołowy TUR5 jest przeznaczony do ciągników 4- i 6-cylindrowych o mocy maksymalnej do 125 KM. Poniżej przedstawiono jego kluczowe specyfikacje:

• Udźwig nominalny ładowacza: 1600 kg.
• Sterowanie: joystick z elektrozaworem, obsługa 3 sekcji.
• Komplet siłowników dwustronnych: 2 do podnoszenia + 2 do wychyłu ramki EURO.
• Przewody hydrauliczne: wyprowadzone w ramie ładowacza.
• Elementy ruchome: cynkowane sworznie osadzone na tulejach mosiężnych.
• Smarowanie: smarowniczki na wszystkich elementach ruchomych.
• Wykonanie urządzenia: z atestowanej stali.
• Montaż i demontaż: szybko-złącza hydrauliczne na słupku do łatwego montażu i demontażu ładowacza.
• Podpory: techniczne do odstawiania ładowacza.
• Wzmocnienie ramy: podwójne wzmocnienie ramy poprzecznym wspornikiem rurowym.
• Wysokość podnoszenia ładowacza: od 3,5 m.
• Bezpieczeństwo: zestaw naklejek ostrzegawczych i informacyjnych.
• Personalizacja: kolor ładowacza na życzenie klienta (np. czerwony, niebieski, zielony, czarny).
