Wózki widłowe to niezastąpione maszyny w logistyce i magazynowaniu, a ich sprawne funkcjonowanie zależy od wielu kluczowych podzespołów. Jednymi z najważniejszych są układ wtryskowy oraz pompa wtryskowa, odpowiedzialne za prawidłowe zasilanie silnika paliwem. Właściwa diagnostyka i konserwacja tych elementów jest kluczowa dla wydajności i niezawodności wózka widłowego.
Charakterystyka silnika w wózkach widłowych i typowe problemy
Wózek widłowy GPW 2009 UZ z 1996 roku, wyposażony w silnik S-312C (od C330), często napotyka na problemy związane z układem paliwowym. Interesującym aspektem jest podana moc 30 kW, co może sugerować błąd w danych producenta.
Problemy z rozruchem i pracą silnika
W przypadku wózka widłowego, w którym brakuje ręcznego gazu, po puszczeniu pedału gazu silnik gaśnie. Sugeruje to brak blokady pedału w pozycji wolnych obrotów. Inne typowe objawy to trudności z odpalaniem, konieczność dłuższego trzymania na gazie oraz praca silnika na jednym cylindrze, a następnie, po około minucie, załapywanie drugiego cylindra. Zdarza się, że silnik pracuje na dwa cylindry, trzyma wolne obroty, wkręca się i pali z obrotu.
Mimo regeneracji pompy i wtrysków, problemy mogą nadal występować. W jednym z przypadków, po zamianie wtrysków miejscami, drugi cylinder nadal nie pracował, a ciśnienie na obu cylindrach wynosiło po 18 atmosfer. Mokry wlot do drugiego cylindra, po zdjęciu kolektora ssącego, może wskazywać na problem z przepuszczalnością, mimo prób zalewania rozpuszczalnikiem.
Niskie ciśnienie w cylindrach i diagnostyka
Ciśnienie 18 atmosfer w silniku wysokoprężnym jest uważane za dość niskie w porównaniu do silników benzynowych, gdzie ciśnienie 16 atmosfer jest typowe. Jeżeli ciśnienie jest w miarę równe, a zamiana wtrysków nie przynosi zmian, problem może leżeć w pompie wtryskowej.
Diagnostyka wtrysków obejmuje ich wykręcenie i podłączenie do przewodów wtryskowych w celu sprawdzenia równomierności rozpylania. Ważne jest również upewnienie się, że rozrząd jest poprawnie ustawiony.
[YANMAR] Kontrola i regulacja rozrządu pompy paliwa | MOE MYiNT SHEiN | Vlog techniczny: 101
Pompa wtryskowa paliwa w wózkach widłowych - budowa i działanie
Pompa wtryskowa paliwa w wózkach widłowych ma za zadanie podnieść ciśnienie paliwa dostarczanego przez pompę zasilającą do poziomu niezbędnego do wtrysku. Następnie precyzyjnie dawkuje i wtryskuje paliwo do komory spalania odpowiedniego cylindra, zgodnie z kolejnością zapłonu i czasem wtrysku. Na rynku spotyka się różne typy pomp wtryskowych: tłokowe, wtryskiwaczowo-pompy oraz rozdzielaczowe.
Budowa pomp wtryskowych
W krajowych wózkach widłowych z silnikiem spalinowym często stosuje się pompy wtryskowe tłokowe. Pompa jest montowana na rurze powrotnej oleju i wyposażona w śrubę odpowietrzającą do usuwania powietrza z kanału olejowego. Dolna część korpusu mieści wałek rozrządu i korpus wałka. W centralnej części przedniej obudowy pompy znajduje się okno kontrolne, służące do sprawdzania i regulacji dopływu oleju.
Organizacja przekładni pompy
Organizacja przekładni pompy wtryskowej składa się z przekładni napędowej, wałka rozrządu i zespołu korpusu wału. Przekładnia napędzana jest przez wał korbowy za pośrednictwem cichego koła zębatego. Wałek rozrządu jest umieszczony pod korpusem pompy, a jego końce są podparte łożyskami wałeczkowymi. Zespół korpusu wałka jest instalowany w otworze, w którym spoczywa dolna pompa.
Organizacja regulacji oleju

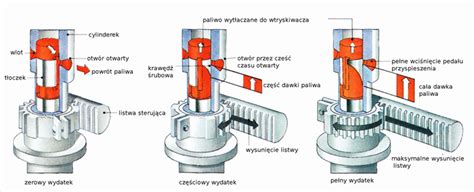

Funkcja organizacji regulacji oleju polega na zmianie dopływu paliwa do pompy wtryskowej w zależności od obciążenia i prędkości silnika, zapewniając równomierne dostarczanie oleju do każdej pod-pompy. Pompy wtryskowe często wykorzystują widelcowy mechanizm regulacji paliwa, składający się z pręta doprowadzającego olej, ramienia kondycjonującego, widelca kondycjonującego i płyty transmisyjnej. Koniec tłoka jest ściśle osadzony w otworze ramienia kondycjonującego i przymocowany do pręta zasilającego paliwo za pomocą śruby blokującej. Cięgna te poruszają tłoki każdego cylindra, zmieniając dopływ paliwa.
Podsystem pompy
Każdy cylinder silnika wysokoprężnego w wózku widłowym posiada swoją pod-pompę, której liczba odpowiada liczbie cylindrów. Pod-pompa składa się z korka, tulei tłoka, sprężyny napinającej tłoka, gniazda przeciwpożarowego, złącza zaworu wylotowego oleju i sprężyny napinającej zaworu wylotowego oleju. Tłok posiada rowek na zewnętrznej głowicy, a wiercony otwór w podstawie komunikuje się z poziomym otworem w rowku.
Proces pracy pompy wtryskowej
Wtrysk paliwa
Kiedy pompa wtryskowa paliwa zaczyna dostarczać olej, wysokociśnieniowy olej napędowy dostaje się do korpusu wtryskiwacza z wlotu oleju. Następnie przechodzi do pierścieniowego rowka korpusu wtryskiwacza, a dalej, przez pochylony kanał olejowy, do komory oleju pod ciśnieniem korpusu zaworu igiełkowego. Wysokociśnieniowy olej napędowy działa na stożkową powierzchnię zaworu igiełkowego, generując siłę podnoszącą zawór igły do góry. Kiedy ta siła pokonuje siłę sprężyny regulującej ciśnienie, zawór igły unosi się, otwierając otwór wtrysku oleju, przez który paliwo jest rozpylane do komory spalania.
Zakończenie wtrysku
Kiedy pompa wtryskowa przestaje dostarczać olej (na skutek dekompresji pierścienia nadmiarowego ciśnienia, zawór olejowy osiada pod działaniem sprężyny), ciśnienie oleju w komorze wysokiego ciśnienia gwałtownie spada, a nacisk na zwężający się zawór igłowy wtryskiwacza szybko maleje.
Objawy zużycia pompy wtryskowej i wtryskiwaczy
Zużycie pompy wtryskowej i wtryskiwaczy w wózku widłowym to proces stopniowy, poprzedzony charakterystycznymi objawami. Ignorowanie ich może prowadzić do poważniejszych usterek.
Typowe symptomy
- Problemy z rozruchem: Długie kręcenie rozrusznikiem, konieczność używania większego podgrzewania.
- Spadek dynamiki pracy silnika: Wózek traci moc pod obciążeniem, np. podczas podnoszenia towaru, oraz podczas jazdy pod górę.
- Nieregularna praca silnika: Szczególnie na jałowym biegu, objawiająca się drganiami, falowaniem obrotów oraz gaśnięciem po odjęciu pedału przyspieszenia.
- Zwiększone zużycie paliwa: Zużyta pompa powoduje niepełne spalanie, wtrysk nie jest właściwie rozpylany, co prowadzi do wzrostu temperatury spalin i spadku mocy.
- Wycieki paliwa: Nieszczelność pompy powoduje zapowietrzanie układu, wahania ciśnienia i problemy z pracą wózka.
Diagnostyka i regeneracja
Diagnostyka układu wtryskowego w wózkach widłowych jest bardziej złożona niż w samochodach osobowych. Proces zaczyna się od analizy parametrów pracy silnika i oceny ciśnienia paliwa. W przypadku pomp rotacyjnych diagnostyka obejmuje pomiar dawki paliwa, sprawdzenie kąta wtrysku i inspekcję wizualną korpusu. W pompach common rail kluczowe jest wykrycie obecności opiłków, co często oznacza konieczność czyszczenia całego układu (paliwomierza, wtryskiwaczy, przewodów, zbiornika).
Koszt diagnostyki pompy wtryskowej w wózku widłowym waha się od 200 do 500 zł, a testy laboratoryjne pomp - od 150 do 600 zł.
Typy pomp wtryskowych
W wózkach widłowych spotykamy kilka głównych typów pomp:
- Rotacyjne (Bosch VE): Najstarsze konstrukcje, typowe problemy to zużycie tłoczków, nieszczelności i spadki ciśnienia przy wyższych obrotach.
- Sekcyjne: Wytrzymałe, lecz ich regeneracja jest kosztowna.
- Rozdzielaczowe: Powszechnie stosowane.
- Common Rail: Najczęściej diagnozuje się w nich opiłkowanie - efekt uszkodzenia elementów pompujących, co wymaga wymiany filtra, przewodów i często całej pompy.
Przyczyny zużycia pompy wtryskowej
Główną przyczyną zużycia pompy wtryskowej jest zła jakość paliwa. Zanieczyszczone paliwo (wodą lub osadami) powoduje korozję elementów pompy. Filtr paliwa jest pierwszą linią obrony, jednak jego nieregularna wymiana jest częstym zaniedbaniem. Woda w paliwie jest szczególnie groźna, prowadząc do korozji sekcji tłoczących i opiłkowania. Filtracja ma kluczowe znaczenie również w pompach Common Rail, gdzie tolerancje działania są minimalne.
Regeneracja pompy wtryskowej jest często wybieraną opcją. Koszt regeneracji pompy rotacyjnej to zazwyczaj 700-1500 zł, natomiast pompy common rail - 1500-2500 zł. Regeneracja jest opłacalna, jeśli nie doszło do poważnego opiłkowania układu.
Ustawianie rozrządu i pompy wtryskowej
Poprawne ustawienie rozrządu i pompy wtryskowej jest kluczowe dla prawidłowej pracy silnika. W przypadku rozrządu na kołach zębatych, nie powinno dojść do przestawienia wału korbowego względem wałka rozrządu, o ile występuje koło pośrednie. Problemem bywa natomiast ustawienie pompy wtryskowej.
Kroki do ustawienia rozrządu i pompy
- Znajdź znaki na wale korbowym: W celu ustawienia tłoka pierwszego cylindra w GMP (Górny Martwy Punkt). Znak może znajdować się na kole pasowym, kole zamachowym lub w otworze w bloku do wkładania bolca w koło zamachowe. Może być również okienko, przez które widać koło zamachowe.
- Ustawienie GMP: Najprościej jest zdjąć pokrywę zaworów, kręcić wałem zgodnie z obrotami i obserwować zawór wydechowy na pierwszym cylindrze. Gdy zawór wydechowy schowa się, kontynuujemy kręcenie, aż maksymalnie się wysunie, a następnie zacznie chować się zawór ssący. Punkt GMP jest w momencie, gdy zawór wydechowy wysunął się, a zawór ssący zaczął się chować. Należy zrobić znak na wale i obrócić wał o jeden obrót na te same znaki.
- Ustawienie pompy wtryskowej: Należy określić typ pompy (firmę, rzędowa czy rotacyjna). Na kole od pompy również powinien znajdować się znak. Jeśli silnik jest ustawiony w GMP, a na kole pośrednim pojawi się jakiś znak, należy wstawić pompę znak do znaku. W przypadku pompy rotacyjnej z cyframi na zębatce, należy dopasować odpowiednią cyfrę (np. „czwórkę” do znaku na zębatce pośredniej), aby klin pompy pasował w piastkę przykręconą do zębatki.
Warto pamiętać, że silników Perkinsa nie wolno odpalać „plakiem”, ponieważ może to prowadzić do pękania przegród pomiędzy pierścieniami, szczególnie w tłokach pięciopierścieniowych.
Wtryskiwacze wózków widłowych - rola i typy
Celem wtryskiwacza w wózku widłowym jest rozpylanie paliwa na drobne cząstki i równomierne rozprowadzanie go do komory spalania, zgodnie z jej kształtem, w celu wymieszania i rozłożenia palnej mieszaniny z powietrzem.
Rodzaje wtryskiwaczy
Wtryskiwacze można podzielić na dwa typy: otwarte i zamknięte. Zamknięte wtryskiwacze dzielą się dalej na wtryskiwacze otworowe i wtryskiwacze sworzniowe. Wtryskiwacz otworowy jest stosowany głównie w jednolitej komorze spalania, natomiast wtryskiwacz igłowy (sworzniowy) najczęściej w oddzielnej komorze spalania.

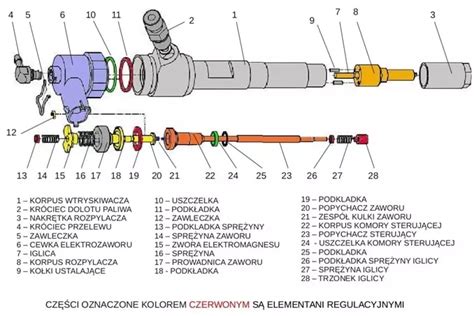

Budowa wtryskiwacza otworowego
Wtryskiwacz otworowy składa się z trzech części: dyszy, korpusu wtryskiwacza i urządzenia regulującego ciśnienie. Liczba otworów natryskowych wynosi zazwyczaj 1-8, a ich średnica to 0,2-0,8 mm. Dysza składa się z zaworu igłowego i korpusu igły. Dolny koniec zaworu igłowego ma powierzchnię stożka, która wraz z powierzchnią stożka pierścieniowego dolnego końca korpusu zaworu uszczelnia i otwiera komorę olejową wysokiego ciśnienia do komory spalania. Urządzenie regulujące ciśnienie składa się z blokady sprężyny regulacji ciśnienia, podkładki, śruby regulującej ciśnienie, nakrętki łożyskowej i pręta pchającego. Aby zapewnić spójność wtryskiwaczy paliwa w wielocylindrowych silnikach wysokoprężnych, należy stosować rurki wysokociśnieniowe o tej samej długości.
Rozwiązywanie problemów ze słabym silnikiem wózka widłowego
Słaby silnik wózka widłowego to częsty problem, którego przyczyną mogą być różne usterki. Poniżej przedstawiono typowe przyczyny i sposoby ich rozwiązania.
- Niewystarczająca pompa zasilająca paliwem: Należy ją naprawić lub wymienić.
- Zatkany filtr powietrza: Wymienić lub wyczyścić filtr.
- Zatkany filtr oleju napędowego: Należy go wymienić.
- Niewystarczający dopływ oleju w obwodzie niskiego ciśnienia: Sprawdzić zatkanie odpowietrznika zbiornika paliwa, zatkanie przewodu olejowego, poluzowanie połączeń i niedostateczne uszczelnienie uszczelki. Należy zidentyfikować usterkę, oczyścić obieg oleju i wymienić uszkodzone elementy.
- Powietrze lub wilgoć w układzie paliwowym: Należy je usunąć.
- Nieprawidłowo wyregulowana linka przepustnicy: Należy ją wyregulować.
- Zatkane rura wydechowa lub tłumik: Konieczne jest czyszczenie.
- Zbyt wysoka temperatura silnika: Sprawdzić układ chłodzenia, aby zidentyfikować i rozwiązać problem.
- Niewystarczający wtrysk paliwa z pompy wtryskowej: Wymaga kalibracji.
- Słaba atomizacja poszczególnych wtryskiwaczy: Zidentyfikować uszkodzony cylinder i wymienić lub naprawić wtryskiwacz paliwa.
- Niewłaściwy czas wtrysku paliwa: Należy go wyregulować.
- Niskie ciśnienie w cylindrze z powodu czynników mechanicznych: Obejmuje słabe zamknięcie zaworów mechanizmu rozrządu oraz poważne zużycie tłoków, pierścieni tłokowych i tulei cylindrowych.
Wózki widłowe zasilane LPG
Gaz LPG jest coraz częściej stosowany w wózkach widłowych, wykorzystując do tego celu butle syfonowe z dedykowanym zaworem do pobierania ciekłego gazu. Sterowanie wózkiem odbywa się poprzez reduktor gazu, który odpowiada za dostarczenie właściwej ilości gazu do silnika, umożliwiając regulację mocy.
Budowa i funkcje parownika LPG
Parownik LPG do wózka widłowego składa się z kilku kluczowych elementów, które zapewniają swobodny przepływ gazu i zabezpieczają przed jego wydostaniem się na zewnątrz układu napędowego. Membrana utrzymuje prawidłowe ciśnienie w reduktorze. Współczesne parowniki to już czwarta generacja reduktorów, wykorzystująca system membranowy.
Regulacja gazu w wózku widłowym jest dobierana na podstawie parametrów technicznych, które określają zdolność urządzenia do obsługi instalacji gazowej. Kluczowe parametry to:
- Ciśnienie gazu na wyjściu: Najważniejsza wartość, wpływająca na ekonomiczne wykorzystanie paliwa w różnych sytuacjach, np. podczas podnoszenia ładunku.
- Przepustowość gazu: Maksymalna ilość LPG dostarczana z butli syfonowej do odbiornika.
Dobranie właściwego reduktora pod względem tych parametrów wpływa na bezpieczeństwo pracy wózka widłowego. Parownik LPG zmienia stan propan-butanu z ciekłego na gazowy. Bez funkcjonującego reduktora wózek z instalacją LPG jest bezużyteczny. Regularne przeglądy techniczne i sprawdzanie sprawności regulatora gazu są zatem niezwykle ważne, zgodnie z zaleceniami producenta, np. co 30 tysięcy kilometrów.
Objawy zużycia reduktora gazu
Jeżeli regulacja gazu w wózku widłowym nie działa prawidłowo, można to rozpoznać po kilku objawach, które sygnalizują stopniowe zużywanie się reduktora. Są to na przykład utrata mocy, niestabilna praca silnika czy zwiększone zużycie paliwa. W przypadku wystąpienia usterek nie należy samodzielnie naprawiać urządzenia, lecz udać się do fachowca.
