Montaż i konserwacja wyciągarki elektrycznej Dragon Winch

Wyciągarka elektryczna to niezastąpione urządzenie, które znajduje szerokie zastosowanie zarówno w profesjonalnym off-roadzie, jak i codziennym użytkowaniu. Coraz więcej kierowców decyduje się na eksplorację terenów poza utwardzonymi drogami - wyciągarka elektryczna staje się więc nie tylko przydatnym, ale często niezbędnym elementem wyposażenia pojazdu. To wszechstronne narzędzie może uratować nas z niejednej trudnej sytuacji. Niezależnie od tego, czy jesteśmy zaawansowanymi off-roaderami, czy zwykłymi kierowcami poruszającymi się głównie po mieście.

Gdzie sprawdzi się wyciągarka elektryczna?

Wyciągarka elektryczna to urządzenie o niezwykle szerokim spektrum zastosowań. Podstawowym i najczęstszym zastosowaniem jest wsparcie podczas jazdy w terenie, gdzie błoto, piach czy głębokie koleiny mogą skutecznie unieruchomić nawet najbardziej zaawansowany pojazd terenowy. Umożliwiają one sprawne wydobywanie pojazdów z rowów, zasp śnieżnych czy miejsc kolizji. Wyciągarki znajdują również zastosowanie w przemyśle budowlanym, gdzie służą do przemieszczania ciężkich ładunków oraz w żeglarstwie przy wodowaniu łodzi. Wspomniana powyżej i poniżej polska firma Dragon Winch o globalnym zasięgu, realizuje także indywidualne projekty dla wojska.

W jaki sposób zamontować wyciągarkę?

Prawidłowy montaż wyciągarki elektrycznej to kluczowy element, który wpływa na jej późniejsze działanie i bezpieczeństwo użytkowania. Pierwszym krokiem jest wybór odpowiedniego miejsca montażu i przygotowanie solidnej płyty montażowej. Proces instalacji wymaga szczególnej uwagi przy podłączaniu układu elektrycznego. Należy pamiętać o prawidłowym podłączeniu wszystkich przewodów zgodnie z instrukcją producenta. Istotne jest również odpowiednie zamocowanie prowadnicy rolkowej liny, która powinna być przymocowana do płyty montażowej, a nie bezpośrednio do wyciągarki. Podczas montażu trzeba zwrócić szczególną uwagę na poziome ustawienie urządzenia i odpowiednie dokręcenie wszystkich śrub mocujących.

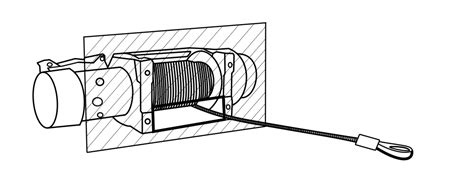

1. Mocowanie wyciągarki

Wyciągarkę należy zamocować przy pomocy dostarczonych śrub, na płaskiej powierzchni o wytrzymałości odpowiedniej do maksymalnej siły uciągu wyciągarki. W zależności od modelu w zestawie może być 2, 4 lub 8 śrub. Wszystkie śruby muszą być ułożone w tej samej płaszczyźnie w otworach o odpowiednim rozstawie. Jest to konieczne, aby nie uszkodzić wyciągarki.

Wyciągarkę montujemy na stabilnej stalowej ramie używając 4-punktowego lub 8-punktowego systemu montażu. Zalecana jest specjalna płyta montażowa, odpowiednio dobrana do modelu wyciągarki (np. dla 12000 lbs - minimalna grubość płyty 6 mm). Należy dostosować płytę do uciągu wyciągarki.

Płaska i solidna powierzchnia: Wyciągarka musi być zamontowana poziomo na płaskiej powierzchni, która wytrzyma jej maksymalną siłę uciągu.

Grubość płyty: Upewnij się, że płyta jest odpowiednio gruba. Dla wyciągarek o dużym uciągu (np. 12000 lbs), minimalna grubość płyty powinna wynosić 6 mm.

Wszystkie śruby: Użyj wszystkich przewidzianych punktów mocowania (zwykle 4 lub 8 śrub) i upewnij się, że śruby są odpowiedniej długości i o podwyższonej wytrzymałości.

Zwróć uwagę, aby sposób montażu nie zakłócał pracy systemu czujników, odpowiadających np. za uruchamianie poduszek powietrznych (airbag) lub innych systemów w pojeździe, np. radar.

Lokalizacja: Sprawdź, czy montaż nie zakłóca pracy systemów bezpieczeństwa pojazdu (np. poduszek powietrznych, radarów).

Montaż wyciągarki, w zależności od modelu oraz płyty montażowej, może powodować konieczność wymiany zawieszenia pojazdu - w razie wątpliwości skontaktuj się ze sprzedawcą. Używaj tylko płyt montażowych renomowanych producentów!

Wyciągarkę należy przykręcić przy pomocy wszystkich dołączonych śrub, nakrętek i podkładek. Prowadnicę liny zamontuj w taki sposób, aby zapewnić prawidłowe nawijanie liny na bęben. Prowadnica rolkowa liny powinna być zamontowana w sposób, który ułatwia wysuwanie i wsuwanie się liny. Nie można montować prowadnicy rolkowej liny bezpośrednio do wyciągarki.

Zwróć uwagę, by śruby mocujące prowadnicę rolkową nie stykały się ze stopami mocującymi wyciągarki, a śruby mocujące wyciągarkę nie były zbyt długie lub za krótkie.

Prowadnicę liny mocuj tak, żeby naklejka z ostrzeżeniami była dobrze widoczna.

2. Smarowanie

Wszystkie części ruchome wyciągarki zostały fabrycznie nasmarowane i nie wymagają dalszych czynności obsługowych przed pierwszym użyciem. Lina stalowa wymaga okresowego nasączania olejem.

3. Instalacja liny

Rozciągnij nową linę stalową na podłożu, unikając powstawania węzłów i zagięć. Rozwiń starą linę do końca i zapamiętaj, w jaki sposób była zamocowana do bębna, po czym ją zdejmij.

4. Mocowanie skrzynki z przekaźnikami

Skrzynka z przekaźnikami może być zamocowana bezpośrednio do wyciągarki lub do samego pojazdu, na różne sposoby. Wybór najlepszego sposobu mocowania powinien być zawsze podyktowany wymogami praktycznymi, zarówno w zakresie użytkowania wyciągarki, jak i możliwości montażu. W pojeździe, który często wjeżdża do głębokiej wody i błota, dobrze jest przenieść skrzynkę wysoko pod maskę.

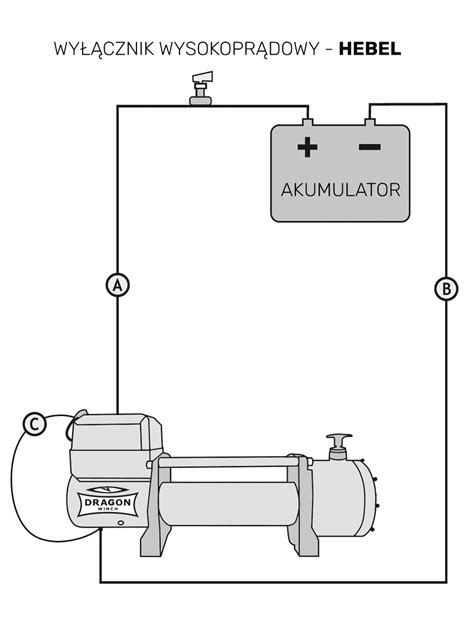

5. Podłączenie do zasilania (akumulatora)

Należy dokładnie zapoznać się z poniższymi informacjami przed rozpoczęciem podłączania! Wszystkie śruby na silniku zostały wyposażone w nakrętkę oraz nakrętkę kontrującą - podczas dokręcania przewodów KONIECZNIE trzymaj nakrętkę kontrującą kluczem, tak by nie przekręcić śruby. Przekręcenie śruby może spowodować uszkodzenie wewnętrznych połączeń elektrycznych w silniku!

Jeśli dostarczone w komplecie z wyciągarką kable są zbyt krótkie, należy odpowiednio zwiększać ich przekrój wraz ze wzrostem długości!

Odszukaj pośród zamieszczonych poniżej schematów elektrycznych odpowiedni do Twojego modelu wyciągarki, następnie zgodnie ze schematem oraz poniższą instrukcją podłącz wyciągarkę do zasilania.

Krok 1. Podłącz wolny koniec długiego CZARNEGO kabla do bieguna (-) akumulatora*.

Krok 2. Podłącz wolny koniec długiego CZERWONEGO kabla do bieguna (+) akumulatora**.

*Zawsze podłączaj czarny przewód tylko bezpośrednio do akumulatora! Nigdy nie używaj innej masy znajdującej się na pojeździe.

**Na czerwonym przewodzie należy zastosować wyłącznik bezpieczeństwa oraz bezpiecznik! Przy podłączaniu bezpiecznika upewnij się, że jest odpowiednio zainstalowany - posiada on oznaczenie wskazujące, które przyłącze należy podpiąć do kabla biegnącego do akumulatora, a które do kabla biegnącego do silnika.

Prowadząc przewody, upewnij się, że nie przebiegają przy ruchomych częściach, które mogą przerwać izolację lub przewód. Nigdy nie prowadź przewodów po ostrych krawędziach, które mogą przeciąć izolację lub przewód. Nie pozwól, aby przewody dotykały powierzchni, które się nagrzewają.

Wszystkie połączenia powinny być solidnie dociągnięte śrubami z podkładkami sprężynującymi. Niedokładne połączenia mogą skutkować iskrzeniem, zwarciami oraz dostarczeniem zbyt niskiego prądu do silnika wyciągarki!

Zawsze zabezpieczaj odsłonięte połączenia elektryczne silnika wyciągarki przy pomocy peszli oraz/lub smaru miedzianego. Zwłaszcza jeśli wyciągarka jest używana w ciężkich warunkach.

Dodatkowe wskazówki dotyczące podłączenia:

• Akumulator musi być w dobrej kondycji.
• Upewnij się, że kable nie są narażone na uszkodzenia przez kontakt np. z gorącym silnikiem, ostrymi krawędziami, itp.
• Korozja w miejscu połączeń osłabi osiągi wyciągarki lub spowoduje zwarcie/uszkodzenie.
• Oczyść wszystkie płaszczyzny połączeń.

Jak dbać o wyciągarkę elektryczną?

Regularna konserwacja wyciągarki elektrycznej jest niezbędna dla zapewnienia jej długotrwałej i bezawaryjnej pracy. Podstawowym elementem konserwacji jest systematyczne czyszczenie urządzenia z błota, piasku i innych zanieczyszczeń. Po każdym użyciu w trudnych warunkach terenowych należy dokładnie osuszyć wszystkie elementy, aby zapobiec korozji.

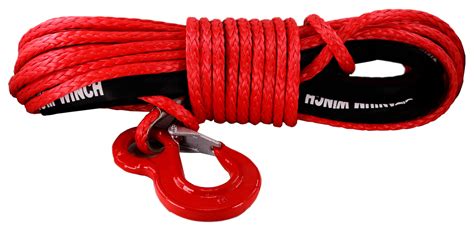

Szczególną uwagę należy poświęcić linie wyciągarki. Przed każdym użyciem trzeba sprawdzić jej stan techniczny, zwracając uwagę na ewentualne uszkodzenia czy przetarcia. Regularnie należy również kontrolować stan połączeń elektrycznych, które powinny być czyste i prawidłowo zabezpieczone. Co najmniej raz na pół roku warto przeprowadzić gruntowny przegląd, obejmujący demontaż, czyszczenie i smarowanie wszystkich elementów ruchomych.

Dobra wyciągarka elektryczna to zakup na lata

Wyciągarka elektryczna to inwestycja, która może służyć przez wiele lat, pod warunkiem odpowiedniej dbałości i regularnej konserwacji. Właściwe użytkowanie i przestrzeganie zaleceń producenta pozwoli nam cieszyć się niezawodnym działaniem urządzenia w każdej sytuacji.

Przed użyciem wyciągarki pod obciążeniem, wskazane jest wykonanie testu jej działania poprzez kilkukrotne rozwinięcie i zwinięcie liny. Istotne jest poznanie, jak zachowuje się prawidłowo działająca wyciągarka - zarówno pod względem wizualnym, jak i akustycznym.

Pociągnięcie dźwigni sprzęgła do góry i jednoczesne obrócenie na pozycję „out” powoduje rozsprzęglenie przekładni; możemy wówczas rozwijać linę bez potrzeby uruchomienia silnika. NIE DOPUSZCZALNE JEST URUCHAMIANIE SILNIKA PRZED UPEWNIENIEM SIĘ, ŻE PRZEKŁADNIA JEST JUŻ ZASPRZĘGLONA.

Podepnij pilot sterujący do wyciągarki. Steruj wyciągarką za pomocą przycisków „IN” oraz „OUT” na pilocie przewodowym lub bezprzewodowym.

Jeżeli zatrzymujemy wyciągarkę pod obciążeniem, pod koła samochodu lub ładunek należy podłożyć kliny.
