Kompleksowa Instrukcja Obsługi, Konserwacji i Diagnostyki Wózków Widłowych GPW (w tym GPW 2010)

Niniejsza instrukcja obsługi przedstawia kluczowe informacje dotyczące bezpiecznej i efektywnej pracy z wózkiem widłowym GPW, ze szczególnym uwzględnieniem modelu GPW 2010 oraz pokrewnych wariantów. Zapoznanie się z jej treścią jest niezbędne dla każdego operatora, aby zapewnić prawidłową eksploatację, konserwację i skuteczne rozwiązywanie typowych problemów technicznych.

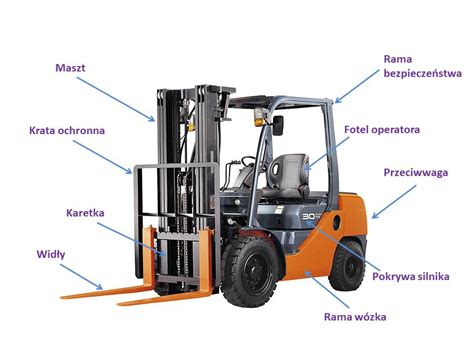

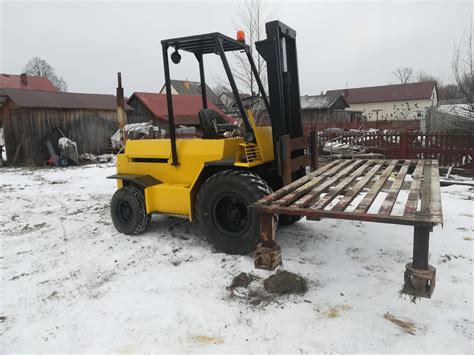

Podstawowe Elementy Wózka Widłowego GPW

Zrozumienie budowy wózka widłowego jest kluczowe dla jego poprawnej eksploatacji. Poniżej przedstawiono główne komponenty:

• Maszt: Element konstrukcyjny odpowiedzialny za podnoszenie i opuszczanie ładunku.
• Siłownik podnoszenia: Mechanizm hydrauliczny zapewniający ruch masztu w górę i w dół.
• Karetka: Część masztu, do której zamocowane są widły, zapewniająca stabilność ładunku.
• Widły: Elementy służące do podnoszenia i transportu ładunków.
• Rama bezpieczeństwa: Konstrukcja chroniąca operatora przed spadającymi przedmiotami. Klatka wykonana jest z wytrzymałego materiału.
• Kierownica: Urządzenie sterujące kierunkiem jazdy wózka.
• Pokrywa silnika: Osłona komory silnika.
• Przeciwwaga: Element balastujący, zapewniający stabilność wózka podczas podnoszenia ładunku.
• Koło tylne: Koła napędowe lub skrętne, w zależności od konstrukcji.
• Siłownik przechyłu: Mechanizm umożliwiający pochylanie masztu do przodu i do tyłu.
• Wspornik: Element na tylnym oparciu fotela, służący do regulacji wagi operatora za pomocą klucza.

Panel Sterowania i Wskaźniki

Panel sterowania zawiera szereg wskaźników i kontrolek informujących operatora o stanie technicznym wózka. Ich prawidłowe monitorowanie jest kluczowe dla bezpiecznej pracy.

Wskaźniki

• Licznik motogodzin (mth): Wskazuje czas pracy silnika.
• Wskaźnik temperatury oleju w skrzyni biegów: Sygnalizuje temperaturę oleju. Przekroczenie czerwonego pola wymaga natychmiastowego zatrzymania wózka i schłodzenia silnika.
• Wskaźnik ilości paliwa: Informuje o poziomie paliwa w zbiorniku.
• Wskaźnik ładowania akumulatora: Sygnalizuje stan ładowania akumulatora.

Lampki Kontrolne

• Lampka ciśnienia oleju: Zapala się, gdy ciśnienie oleju jest zbyt niskie.
• Kontrolka ładowania akumulatora: Zapala się po przekręceniu kluczyka stacyjki do pozycji „ON” i gaśnie po uruchomieniu silnika.
• Kontrolka temperatury silnika: Zapala się podczas pracy silnika, gdy temperatura przekroczy standardowy poziom. Przekroczenie czerwonego pola wymaga natychmiastowego zatrzymania wózka.

Stacyjka Kluczykowa

Prawidłowe użycie stacyjki jest fundamentalne dla uruchomienia i wyłączenia wózka.

• Pozycja „OFF” (Wyłączony): Obieg elektryczny jest zamknięty, możliwy jest demontaż kluczyka.
• Pozycja „ON” (Włączony): Po przekręceniu kluczyka do tej pozycji, zapalają się wskaźniki.
• Pozycja „START” (Uruchomienie): W tej pozycji rozrusznik silnika jest uruchamiany. Nie należy trzymać rozrusznika włączonego dłużej niż 5 sekund.

Sterowanie i Mechanizmy Jazdy

Poprawne posługiwanie się mechanizmami sterującymi zapewnia bezpieczeństwo i płynność pracy wózka widłowego GPW.

Pedały

• Pedał powolnego poruszania się (pełzacz): Umożliwia precyzyjne manewrowanie wózkiem. Wciskanie pedału zwiększa obroty silnika i prędkość wózka.
• Pedał sprzęgła: Należy go wcisnąć maksymalnie przed zmianą biegów.
• Pedał hamulca roboczego: Służy do zatrzymywania wózka.

Dźwignie

• Dźwignie skrzyni biegów: Zamocowane w podłodze, oferują 2 prędkości jazdy do przodu i do tyłu. Zmiana biegów wymaga całkowitego zatrzymania wózka i wciśnięcia pedału sprzęgła.
• Dźwignia zmiany kierunku jazdy: Należy zatrzymać wózek przed zmianą kierunku.
• Dźwignia przechyłu masztu: Steruje pochylaniem masztu do przodu i do tyłu.
• Dźwignia sterowania kierownicą: Umożliwia regulację pozycji kierownicy dla komfortu operatora.

Kierownica

Kręcenie kierownicą w lewo powoduje skręt wózka w lewo, a w prawo - w prawo. Wózek posiada wspomaganie układu kierowniczego, co ułatwia manewrowanie.

Regulacja Fotela Operatora

Fotel operatora powinien być ustawiony w pozycji zapewniającej komfort i łatwy dostęp do wszystkich elementów sterujących. Pozycje fotela odblokowuje się przesuwając dźwignię pod fotelem w prawo. Na tylnym oparciu znajduje się wspornik do regulacji wagi operatora, co pozwala dostosować zawieszenie do indywidualnych potrzeb.

Bezpieczeństwo Operatora i Otoczenia

Przestrzeganie zasad bezpieczeństwa jest priorytetem podczas obsługi wózka widłowego, minimalizując ryzyko wypadków i uszkodzeń.

Rama Bezpieczeństwa i Stabilność Ładunku

Klatka ramy bezpieczeństwa, wykonana z wytrzymałego materiału, chroni operatora przed spadającymi przedmiotami. Karetka masztu zapewnia stabilność ładunku.

Zasady Bezpiecznej Jazdy

• Przeładowanie: Wózek widłowy nie może zostać przeładowany.
• Położenie ładunku: Widły powinny być umieszczone centralnie, z zachowaniem proporcji ciężaru. Należy upewnić się, że ładunek jest zabezpieczony prawidłowo i znajduje się na środku obu wideł. Nie wolno podjeżdżać do ładunków z dużą prędkością.
• Pochyłości: Należy zachować szczególną ostrożność podczas jazdy na pochyłościach. Podczas jazdy z ładunkiem pod górę lub z góry, należy jechać z ładunkiem skierowanym ku wzniesieniu, a bez ładunku odwrotnie.
• Ładunki niezabezpieczone: Zabrania się podnoszenia ładunków niezabezpieczonych.
• Otwarte ognień: Zabrania się poruszania wózkiem widłowym w pobliżu otwartego ognia.
• Parkowanie: Podczas parkowania należy opuścić widły na dół, przesunąć dźwignię zmiany biegów do pozycji neutralnej i wyłączyć silnik. Na pochyłościach należy upewnić się, że hamulec ręczny jest zaciągnięty. Wózek należy parkować na płaskim terenie.
• Prędkość i znaki drogowe: Należy kontrolować prędkość i przestrzegać znaków drogowych obowiązujących na danym terenie.
• Widoczność: Należy zwolnić i użyć sygnału dźwiękowego podczas wyjeżdżania z hali lub miejsc z ograniczoną widocznością.
• Podłoże: Należy obserwować podłoże i zwalniać na mokrej i śliskiej powierzchni. Nierówna powierzchnia może wywoływać wibracje i destabilizować wózek.
• Wysokość wideł: Podczas jazdy nie należy trzymać wideł wysoko uniesionych.
• Ostre hamowanie i zjazdy: Należy unikać ostrego hamowania lub szybkiego zjazdu w dół.
• Wsiadanie i wysiadanie: Zabrania się wsiadania i wysiadania z wózka widłowego podczas jego ruchu.
• Transport ładunku: Należy unieść widły do pozycji transportowej i pochylić maszt w tył, jeśli jest to możliwe, dla lepszej stabilności.
• Podnoszenie wózka: Do podnoszenia całego wózka należy używać wyłącznie stalowych lin, zgodnie z instrukcją producenta.

Prace Konserwacyjne

Regularne prace konserwacyjne są niezbędne do utrzymania wózka widłowego GPW w dobrym stanie technicznym i zapewnienia jego długiej żywotności.

Tankowanie

Tankowanie należy przeprowadzać z zachowaniem szczególnej ostrożności.

• Należy zatrzymać pojazd i wyłączyć silnik.
• Zaciągnąć hamulec ręczny.
• Upewnić się, że w pobliżu nie ma otwartego ognia.
• Po zakończeniu tankowania zamknąć korek paliwa.

Inspekcja Silnika i Układów

Podczas inspekcji silnika należy go wyłączyć. Zwrócić szczególną uwagę na wentylator chłodnicy. Nie używać wózka w przypadku wycieku paliwa. Należy sprawdzić silnik, złącza rurek hydraulicznych, chłodnicę i układ jezdny pod kątem wycieków. W przypadku układu chłodzenia, nie wolno otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C, ponieważ płyn chłodniczy jest niebezpieczny dla zdrowia. Do chłodnicy należy dodawać wyłącznie czystej wody.

Konserwacja i Kontrola Poziomów Płynów

Regularna kontrola poziomu płynów eksploatacyjnych jest kluczowa dla prawidłowego działania wózka widłowego GPW.

Paliwo

Wskaźnik poziomu paliwa znajduje się na desce rozdzielczej. Należy sprawdzać, czy ilość paliwa jest wystarczająca na cały dzień pracy, aby uniknąć przestojów.

Olej Silnikowy

Aby sprawdzić poziom oleju silnikowego, należy wyjąć miarkę oleju, wyczyścić ją, włożyć z powrotem, a następnie ponownie wyjąć i odczytać poziom.

Płyn Hamulcowy

Poziom płynu hamulcowego w zbiorniczku powinien znajdować się pomiędzy dwoma znakami MIN i MAX. Płyn hamulcowy jest szkodliwy dla zdrowia, dlatego należy zachować ostrożność podczas jego uzupełniania.

Elektrolit w Akumulatorze

Na akumulatorze znajdują się znaczniki sprawdzania poziomu elektrolitu. Poziom powinien znajdować się pomiędzy dwoma znacznikami. Aby sprawdzić, należy otworzyć osłonę i usunąć korek wlewu.

Układ Hydrauliczny

Korek hydrauliki znajduje się po prawej stronie maski. Olej do hydrauliki należy nalewać przez ten otwór. Należy sprawdzić zbiorniczek wyrównawczy, czy poziom płynu znajduje się pomiędzy MIN a MAX. Jeśli płynu jest za mało, należy go uzupełnić.

System Chłodzenia

Odkręcenie korka odpływowego służy do opróżnienia układu chłodzenia. Ważne jest, aby nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C, ze względu na ryzyko poparzeń.

Napięcie Łańcucha

Aby ustawić napięcie łańcucha, należy poluzować nakrętkę zabezpieczającą (1) i kręcić nakrętką (2) do uzyskania odpowiedniego napięcia. Prawidłowe napięcie łańcucha jest kluczowe dla bezpieczeństwa i efektywności pracy masztu.

Ciśnienie w Ogumieniu

Używając przyrządu do sprawdzania ciśnienia, należy zmierzyć ciśnienie w oponach. W razie potrzeby należy uzupełnić powietrze. Upewnić się, że powietrze nie uchodzi wentylem. Wszystkie nakrętki i śruby powinny być prawidłowo zamontowane i dokręcone przed napompowaniem kół, aby zapobiec wypadkom.

Rozruch i Wyłączanie Silnika

Prawidłowe procedury rozruchu i wyłączania silnika są kluczowe dla jego trwałości.

Rozruch

1. Umieścić kluczyk w stacyjce i przekręcić w pozycję 2 - zapalą się kontrolki i załączy się podgrzewanie silnika.
2. Przekręcić kluczyk w pozycję 3 i zapalić silnik.
3. Jeśli silnik nie chce zapalić, należy poczekać 30 sekund przed ponowną próbą.

Wyłączanie

Nie należy wyłączać silnika, gdy jest on przegrzany. Należy pozwolić mu pracować przez około 30 sekund na biegu jałowym, aby schłodził się stopniowo. Nowy silnik może być obciążony, gdy osiągnie temperaturę 60 stopni Celsjusza.

Specyfikacje Techniczne i Pojemności

Poniższe dane dotyczące pojemności układów i zalecanych olejów są kluczowe dla prawidłowego serwisowania wózka widłowego GPW 202T i podobnych modeli.

• Skrzynia biegów: 35 litrów, olej HL46.
• Instalacja hydrauliczna: 50 litrów, olej HL46.
• Miska olejowa silnika: 8 litrów, olej Superol CC SAE 20W/40 (zimą np. 10W/30).
• Filtr powietrza: 0,35 litra, olej jak do silnika.

Rozwiązywanie Problemów i Diagnostyka Układów

W tej sekcji omówiono typowe problemy, z którymi mogą spotkać się operatorzy i mechanicy wózków widłowych GPW, wraz z sugerowanymi rozwiązaniami i wskazówkami diagnostycznymi.

Problemy z Układem Zapłonowym i Elektrycznym (GPW 2010e i podobne)

W wózku widłowym GPW 2010e z silnikiem Perkins 3-cylindrowym zasilanym LPG, często występują problemy z układem zapłonowym. Użytkownicy zgłaszają słabą iskrę na świecach, która nie synchronizuje się z położeniem tłoków. Po sprawdzeniu zasilania i czujnika impulsów, zauważono, że nowy moduł PC4304/2 generuje mocną iskrę tylko na 1 i 3 cylindrze. Problem może tkwić w kole sygnałowym, gdzie brakować może 7-go zęba sygnałowego wymaganego dla modułu 4354. Prawidłowe rozmieszczenie "łopatek" czy "zębów sygnałowych" na kole pasowym jest kluczowe dla działania układów zapłonowych Plan Electronic. W przypadku całkowitego braku iskry, pomimo sprawdzenia zasilania sterownika, czytnika na kole pasowym (oporności 6,5 Ohm, blaszek na kole pasowym oraz odległości czytnika od blaszek 0,5 mm), oraz sprawności cewek i świec (iskra pojawia się po zasileniu każdej z osobna), sugeruje to usterkę sterownika. Niestety, w niektórych przypadkach sterownik może ulec uszkodzeniu w jednej chwili, powodując nagłe zgaśnięcie wózka. Jeden z użytkowników rozwiązał problem, zapożyczając sprawny sterownik NGV Autogas Gastronic ESZ 03, co pozwoliło na uruchomienie wózka. W przypadku elektrycznych wózków widłowych, takich jak TOYOTA, problemem może być również czytnik obrotów zamontowany na łożysku wirnika silnika elektrycznego, dający informację do falownika o szybkości poruszania się wózka. Czytnik ten zazwyczaj ma podpięcie 4-ro pinowe, z czego 2 piny to zasilanie 12V. Istnieje też potrzeba podłączenia układu zapłonowego (np. 4356 - 5 zębów sygnałowych - silnik 2-cyl) do zdekompletowanej instalacji. W wózkach widłowych instalacja może być 12V z (+) na obudowie (na masie), czyli odwrotnie niż zazwyczaj, co wymaga uwagi przy podłączaniu sterownika, aby go nie uszkodzić.

W kontekście problemów z głównym układem sterowania lub nagłym gaśnięciem w trakcie pracy wózka elektrycznego, a także przy ruchach dźwigniami (np. wysięgnik staje), operatorzy podejrzewają usterki styczników lub krańcówek (wyłączników krańcowych). Elementy te, choć nie są szeroko opisane w standardowej instrukcji obsługi pod kątem regulacji, pełnią kluczową rolę w systemach bezpieczeństwa i sterowania ruchem, w szczególności w elektrycznych układach wózków widłowych. Ich prawidłowe działanie jest niezbędne do poprawnej pracy masztu i całego pojazdu. W przypadku podejrzenia awarii tych komponentów, zaleca się diagnostykę elektryczną i ewentualną wymianę lub regulację przez wykwalifikowanego serwisanta, bazując na schematach elektrycznych odpowiednich dla danego modelu wózka.

Problemy z Jazdą pod Górkę (GPW 2007)

Jeśli wózek GPW 2007 manual ma problem z podjeżdżaniem pod górkę, objawiający się staniem kół w miejscu przy wyciu silnika, może to wskazywać na problemy z klasycznym sprzęgłem lub sprzęgłem hydrokinetycznym. Zaleca się sprawdzenie poziomu oleju w skrzyni biegów. Tarcza sprzęgła może pasować od Żuka, Nysy, Warszawy, UAZa. W przypadku niepewności co do stanu oleju, zaleca się jego wymianę. Powinien być stosowany olej solarny typu PN-54/C-96078 w ilości około 3,7L, lub inne oleje przekładniowe o klasie lepkości SAE10W30.

Problemy z Hamulcem Ręcznym

Jeśli hamulec ręczny jest słaby i wózek zjeżdża ze wzniesienia po jego zaciągnięciu, pomimo wymiany szczotek/okładzin, regulacji na tłoczkach i naciągania linek, należy sprawdzić stan linek hamulcowych i ewentualnie je wymienić. Zużyte lub rozciągnięte linki mogą być przyczyną nieskutecznego hamowania.

Poszukiwanie Schematów Elektrycznych i Dokumentacji Technicznej

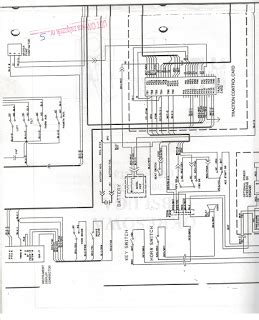

Często pojawia się potrzeba dostępu do schematów instalacji elektrycznej lub instrukcji serwisowych (DTR) dla różnych modeli wózków GPW. Użytkownicy poszukują schematów dla modeli takich jak GPW 2010e (silnik Perkins 3-cylindrowy + LPG, rocznik 1995), GPW 2007 (silnik Perkins 3 cylindry, bez kierunków, tylko światła pozycyjne i stopu), GPW 4000 (z pociętą instalacją elektryczną), GPW 2009P 1992R (do napraw elektrycznych i mechanicznych) oraz ogólnych schematów skrzynek bezpieczników dla GPW z lat 80. Niestety, dostępność tych dokumentów jest często ograniczona, co utrudnia diagnostykę i naprawy. W przypadku braku schematów, doświadczeni elektrycy radzą opierać się na podstawowych zasadach działania układów samochodowych, takich jak układ ładowania, rozruchu i świateł.
