Koparko-ładowarka JCB 3CX to wszechstronna maszyna budowlana, której efektywność pracy w dużej mierze zależy od prawidłowej konserwacji i bezpiecznej wymiany osprzętu. W niniejszym artykule przedstawiono szczegółową instrukcję odpinania i montażu łyżki, a także kluczowe zasady bezpieczeństwa związane z obsługą siłowników hydraulicznych oraz ogólne wskazówki dotyczące typowych problemów eksploatacyjnych maszyn JCB 3CX.
Wymiana osprzętu roboczego: Instrukcja odpinania i montażu łyżki JCB 3CX
Wymiana osprzętu roboczego w koparce to proces wymagający zrozumienia konstrukcji, kontroli sił działających w układzie hydraulicznym oraz precyzyjnego przeprowadzenia każdego etapu. Odpięcie łyżki w koparko-ładowarce JCB 3CX powinno przebiegać w sposób metodyczny. Tylko wówczas można zapewnić długowieczność maszyny i przede wszystkim - bezpieczeństwo obsługi. Poniżej przedstawiono instrukcję, jak odpiąć i zamontować łyżkę JCB 3CX bez ryzyka uszkodzenia mechanizmów lub utraty parametrów pracy.
Przygotowanie stanowiska i maszyny
Podstawą całego procesu jest stabilizacja koparko-ładowarki. Należy zatrzymać JCB 3CX na możliwie równym, utwardzonym terenie i całkowicie wyłączyć układ napędowy. Silnik pozostaje w pozycji neutralnej, klucze zabezpieczone, a układ hydrauliczny rozprężony poprzez kilkukrotne poruszenie joystickami.
Ważne: koparka musi być unieruchomiona nie tylko postojowo, lecz również hydraulicznie. W tym celu używa się zaworów odcinających lub blokad zapadkowych, uniemożliwiających przypadkowe opadnięcie ramienia w trakcie demontażu. Pominięcie tej czynności skutkuje ryzykiem nagłego przemieszczenia się siłownika - szczególnie w maszynach o dużym przebiegu.
Proces odpinania łyżki
Łyżka połączona jest z ramieniem koparki za pomocą dwóch trzpieni. Jeden osadzony jest w głowicy siłownika, drugi w ramieniu. Aby je wyjąć, należy zdemontować zabezpieczenia - zazwyczaj w formie zawleczek lub sprężystych pierścieni. Po usunięciu mocowania, łyżka traci kontakt z ramieniem - dlatego powinna zostać podparta. Pozostawienie jej w zawieszeniu prowadzi do zakleszczenia czopów lub deformacji tulei. Zaleca się użyć dedykowanych podpór o szerokiej podstawie. Gdy łyżka spoczywa na podporze, można delikatnie wycofać ramię. Jeśli występuje opór - trzeba sprawdzić, czy zawory hydrauliczne rzeczywiście zostały rozprężone.
Montaż nowej łyżki
Zanim rozpocznie się montaż, warto sprawdzić stan techniczny tulei prowadzących, gniazd i otworów na trzpienie. Często gromadzą się tam cząstki starego smaru, piasku lub opiłków. Ich usunięcie ułatwi spasowanie. Łyżka powinna zostać ustawiona w linii z ramieniem i głowicą siłownika - przy minimalnych luzach. Ramię trzeba powoli opuścić do momentu kontaktu z punktem montażowym. Po osadzeniu trzpieni montuje się zawleczki zabezpieczające.
Kontrola końcowa - weryfikacja montażu
Po zainstalowaniu łyżki nie wolno od razu przystępować do pracy. Najpierw należy wykonać ruch testowy, czyli powolne rozwarcie i zamknięcie siłownika przy niskich obrotach. Wszelkie odgłosy tarcia, stukania lub nienaturalne ruchy stanowią sygnał do natychmiastowego zatrzymania maszyny i ponownej kontroli spasowania. Dodatkowo trzeba sprawdzić luz poprzeczny. Wyraźne „bicie” boczne przy ruchu grozi niedopasowaniem trzpienia do gniazda lub zużyciem tulei. W takich przypadkach dalsza eksploatacja prowadzi do rozbijania połączeń i przyspieszonego zużycia ramienia.
JCB 3CX Demontaż koła oraz zwrotnicy przedniej osi część 1
Bezpieczeństwo i konserwacja siłowników hydraulicznych w JCB
Proces odpinania i montażu łyżki w JCB 3CX wymaga konsekwencji, cierpliwości i umiejętności skrupulatnej obserwacji zachowania maszyny. Poniższe informacje dotyczą bezpiecznego użytkowania i montażu części, w tym siłowników hydraulicznych, takich jak Cylinder 70X2672 (556/70463), przeznaczonych do maszyn JCB, w tym koparko-ładowarek 3CX i 4CX. Cylinder 70X2672 (556/70463) to oryginalna część JCB, która zapewnia prawidłowe funkcjonowanie maszyny zgodnie z fabrycznymi parametrami technicznymi producenta. Importerem produktów marki JCB (J.C.Bamford Excavators Limited Producer UK; Staffordshire ST14 5JP; Rocester, Uttoxeter; formularz kontaktowy na www.jcb.com) jest firma Interhandler Sp. z o.o.
Zagrożenia związane z siłownikami
Siłowniki hydrauliczne wytwarzają siły rzędu kilkudziesięciu ton. Nieprawidłowy montaż, uszkodzenie lub utrata ciśnienia może spowodować niekontrolowany ruch ramienia, łyżki lub stabilizatora maszyny, stwarzając bezpośrednie zagrożenie dla życia operatora i osób w pobliżu. Przed rozpoczęciem jakichkolwiek prac przy siłownikach opuść wszystkie elementy robocze na podłoże lub zabezpiecz je mechanicznymi podporami.
Bezpieczeństwo podczas montażu i demontażu
Wyłącz silnik maszyny i zrzuć ciśnienie w całym układzie hydraulicznym. Poczekaj na ostygnięcie oleju. Zabezpiecz maszynę przed przypadkowym uruchomieniem. Siłowniki mogą być ciężkie - stosuj odpowiednie urządzenia podnoszące (dźwig, podnośnik). Nie pracuj pod nieosłoniętym ramieniem maszyny bez mechanicznych podpór bezpieczeństwa.
Podczas demontażu złączy hydraulicznych przygotuj pojemnik na olej. Stosuj rękawice ochronne i okulary. Odkręcaj złącza powoli, aby umożliwić kontrolowane uwolnienie resztkowego ciśnienia.
Zgodność części
Siłownik nr 556/70463 jest zaprojektowany do określonego zastosowania w maszynie JCB. Zamontowanie siłownika o niewłaściwej średnicy tłoka, skoku lub ciśnieniu roboczym stanowi poważne zagrożenie bezpieczeństwa i może prowadzić do katastrofalnej awarii. Zawsze weryfikuj zgodność numeru katalogowego z dokumentacją maszyny.
Kontrola i konserwacja
Regularnie kontroluj stan tłoczyska - rysy, korozja i wgniecenia prowadzą do uszkodzenia uszczelnień i wycieków. Sprawdzaj mocowania (sworznie, tuleje) pod kątem luzów. Wycieki oleju z siłownika oznaczają konieczność natychmiastowej naprawy lub wymiany. Eksploatacja maszyny z nieszczelnymi siłownikami jest zabroniona.
Przechowywanie siłowników
Siłowniki przechowuj w pozycji poziomej, z zaślepionymi przyłączami. Chroń tłoczyska przed zarysowaniem i korozją.
Typowe problemy i wskazówki dotyczące eksploatacji JCB 3CX
Oprócz regularnej konserwacji osprzętu i siłowników, operatorzy koparko-ładowarek JCB 3CX często napotykają na szereg innych problemów eksploatacyjnych. Poniżej przedstawiono najczęściej zgłaszane usterki oraz ogólne wskazówki diagnostyczne.
Problemy z układem napędowym i silnikiem
- W JCB 3CX (np. 2002 r.) zużyta stacyjka może powodować nierówną pracę silnika.
- Koparka JCB 3CX (np. 2018 r.) po szybkim dodaniu gazu lub szybkim odpuszczeniu go, gaśnie. Może to wskazywać na problemy z układem paliwowym lub sterowaniem silnika.
- W maszynie JCB 3CX może ginąć jazda - koparka jadąc do przodu staje po prostu, jakby coś się wyłączało. Gdy ją zgaszę i ponownie odpalę, działa tak jak trzeba, ale za chwilę znów coś się rozłącza i dalej tak samo. Pod zegarami cały czas brzęczy jakiś dzwonek. Problem z manetką jest prawdopodobny na 95%. Inne przyczyny to zwarcie w instalacji lub przetarta wiązka nad skrzynią do masy.
- Kierunek jazdy jest przełączany dwoma zaworami na skrzyni - jeden aktywny do przodu, drugi do tyłu. Można je przełączać bez uruchomionego silnika. Ewentualnie zamień wtyczki między nimi, aby zdiagnozować, czy problem leży w skrzyni, czy w przełączniku.
Problemy z układem hydraulicznym
- Po założeniu nowego hydroakumulatora łyżka opada, a powinna lekko podskoczyć.
Problemy z elektryką i wskaźnikami
- Problem z obrotomierzem jest często spotykany.
- W przypadku koparko-ładowarki JCB 3CX Super 1997r. problem z immobiliserem może dotyczyć zewnętrznej części przy kluczykach.

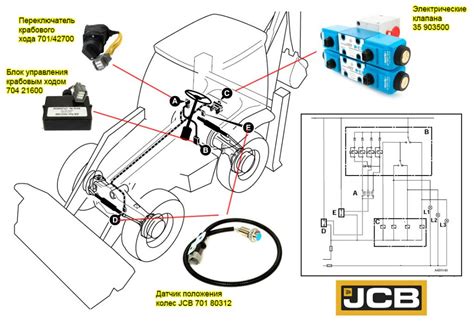

- Poszukując schematów elektrycznych do koparko-ładowarki JCB 3CX rocznik 1981, często stwierdza się, że instalacja jest totalnym galimatiasem, gdzie odpala i ładuje akumulator, ale brak wskaźników, kontrolek, świateł.
Problemy z układem paliwowym
Typowym problemem w tych maszynach jest wstępny filtr paliwa, czyli odstojnik. Koniecznie musi być szczelny - sprawdź przed rozruchem, czy jest wypełniony paliwem. Znaczenie również ma stan pompki paliwa - jeżeli daje słabe ciśnienie (np. z powodu wyeksploatowania), nie będzie podawała paliwa na świecę płomieniową. Należy zawsze używać oryginalnych filtrów.
Inne wskazówki
- Dla zdiagnozowania usterki lub doboru części zaleca się szukanie według numeru S/N (Product Identification Number).
- W przypadku problemów z chłodnicą, pomocne jest przedstawienie zdjęć obecnej chłodnicy.
