Wymiana Tulei w Minikoparce Wacker: Kompleksowy Przewodnik

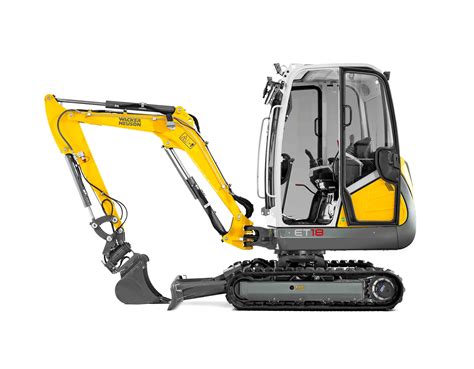

Minikoparki to wszechstronne maszyny wykorzystywane na placach budowy, a maszyny marki Wacker Neuson są cenione za swoją wydajność i niezawodność. Jednak intensywna eksploatacja prowadzi do zużycia połączeń obrotowych, takich jak sworznie i tuleje, co wymaga regularnej konserwacji i regeneracji. Regularna kontrola i wymiana sworzni, tulei oraz uszczelniaczy to gwarancja bezpiecznej i efektywnej pracy maszyny.

W naszym przewodniku przekazujemy wiedzę specjalistyczną konieczną do optymalnej obsługi maszyn budowlanych Wacker Neuson. Dzięki prawidłowej obsłudze koparki możesz nie tylko zaoszczędzić czas i zasoby, lecz również zoptymalizować bezpieczeństwo na placu budowy.

Zrozumienie Problemu: Czym jest „Luz Roboczy”?

Każdy operator minikoparki zna to frustrujące uczucie: pociągasz za joystick, a łyżka reaguje z opóźnieniem. Kopanie precyzyjnego wykopu staje się koszmarem, a całe ramię "dzwoni" i stuka przy każdej zmianie kierunku. To jest tak zwany „luz roboczy” - największy i najbardziej podstępny wróg maszyny budowlanej.

Luz to choroba, która w postępie geometrycznym niszczy Twoją maszynę od środka. Każdy milimetr luzu na sworzniu zamienia płynny ruch w potężne uderzenie udarowe, które niszczy kolejne tuleje, wybija gniazda w ramieniu, a nawet może prowadzić do pęknięć konstrukcji.

Budowa Typowego Połączenia Przegubowego

Zanim zaczniemy szukać luzu, musimy zrozumieć, z czego składa się typowe połączenie przegubowe w maszynie. To nie są tylko dwa kawałki metalu połączone śrubą:

1. Gniazdo (Otwór): To otwór wywiercony w konstrukcji maszyny - w ramieniu, wysięgniku, "koniku" koparko-ładowarki czy w "uszach" łyżki.
2. Tuleja (Bushing): To precyzyjnie wykonana, wymienna "panewka" wciskana na prasie w gniazdo. To jest właściwy element zużywalny.
3. Sworzeń (Pin): To stalowy "wałek" lub "oś", która przechodzi przez tuleje i łączy dwa elementy (np. ramię z siłownikiem).

W sprawnym połączeniu sworzeń obraca się wewnątrz tulei, a tuleja pozostaje nieruchoma w gnieździe. Całe tarcie odbywa się na linii sworzeń-tuleja.

Skąd Biorą się Luzy?

Luz powstaje, gdy między sworzniem a tuleją pojawia się wolna przestrzeń. Najczęstsze przyczyny to:

• Brak Smarowania: To przyczyna 90% awarii. Brak smaru oznacza tarcie metal-o-metal, co prowadzi do szybkiego zużycia. Należy stosować odpowiedni smar (warto zapytać dostawcę części) oraz sprawdzać podczas smarowania drożność kalamitek i kanałów smarnych.
• Zanieczyszczenia: Brudny smar (np. wciśnięty z brudnej kalamitki) to mieszanka piasku i pyłu, która działa jak pasta szlifierska, przyspieszając zużycie.

Proces Powstawania Luzu

1. Pojawia się mały luz między sworzniem a tuleją.
2. Ten luz powoduje, że sworzeń zamiast się obracać, zaczyna uderzać w tuleję (ruch udarowy).
3. Te uderzenia są przenoszone na tuleję, która zaczyna się poruszać i "wybijać" w swoim gnieździe.
4. Gniazdo (otwór w ramieniu), które jest wykonane z bardziej miękkiej stali niż hartowana tuleja, zaczyna się odkształcać i powiększać, stając się owalne ("jajowate").
5. W tym momencie wymiana samego sworznia i tulei już nic nie da. Nowa tuleja będzie luźna w "rozbitym" gnieździe i zostanie zniszczona w ciągu kilku dni.

Diagnostyka Luzów: Gdzie leży Problem?

Zanim zamówisz części, musisz precyzyjnie zlokalizować źródło problemu. Ignorowanie pierwszych oznak luzu to najdroższa "oszczędność" w branży. Zbyt zużyty sworzeń, w myśl zasady "jeden luz ciągnie za sobą drugi", powoduje uszkodzenie tulei, która to z kolei uszkadza jej gniazdo osadzenia.

Aby zdiagnozować problem:

1. Ustaw ramię maszyny w pozycji roboczej.
2. Operator powinien powoli i rytmicznie poruszać ramieniem (np. zamykać i otwierać łyżkę), a obserwator nasłuchuje i patrzy. Celem jest znalezienie, które konkretnie połączenie stuka.
3. Oprzyj łyżkę o ziemię i wygeneruj lekki nacisk w dół.
4. Operator wykonuje bardzo delikatne, minimalne ruchy joystickiem, np. lekko zamykając i otwierając łyżkę.
5. Obserwator w tym czasie przygląda się każdemu połączeniu sworzniowemu (mocowanie łyżki, łącznik, siłownik łyżki).

Scenariusze Zużycia Połączeń

Gdy już wiesz, które połączenie ma luz (np. między łyżką a ramieniem), musisz stwierdzić, co dokładnie się zużyło:

• Scenariusz 1 (Najlepszy): Zużyty sworzeń i tuleje. Patrząc na połączenie, widzisz, że sworzeń porusza się wewnątrz tulei, ale sama tuleja jest nieruchoma względem gniazda w ramieniu. To idealna sytuacja.
• Scenariusz 2 (Najgorszy): Wybite gniazdo. Patrząc na połączenie, widzisz, że cała tuleja porusza się razem ze sworzniem wewnątrz gniazda w ramieniu lub "uchu" łyżki. Gniazdo jest "rozbite" i owalne.

Wybór Odpowiednich Części Zamiennych

Załóżmy, że nasza diagnoza wykazała Scenariusz 1 - gniazda w ramieniu są w dobrym stanie, a zużyciu uległy tylko sworzeń i tuleje. To najlepsza możliwa sytuacja. Jednak teraz stajemy przed kluczową decyzją: jakie części zamontować? Najlepiej jest wszystkie elementy kupić u jednego dostawcy, aby mieć pewność spasowania.

Sworznie

Sworzeń to nie jest zwykły pręt ze stali. To wysokiej klasy komponent, którego właściwości decydują o trwałości naprawy.

• Tanie Zamienniki (Hartowane na wskroś): Wiele tanich sworzni jest hartowanych "na wskroś". Oznacza to, że cały sworzeń na całej swojej grubości ma jednakową, wysoką twardość. Taki sworzeń jest ekstremalnie kruchy i przy pierwszym mocniejszym uderzeniu może pęknąć.
• Sworznie Premium (Hartowane Indukcyjnie): Profesjonalne sworznie, takie jak te marki CORESPEX, przechodzą proces hartowania indukcyjnego. Dzięki temu powierzchnia sworznia jest twarda (np. 58-62 HRC), co zapewnia doskonałą odporność na ścieranie, a wnętrze sworznia pozostaje elastyczne i ciągliwe, co zapobiega pęknięciom przy uderzeniach.

Tuleje

Tuleja to element świadomie zaprojektowany jako "ofiarny" - ma zużyć się, chroniąc drogie gniazdo w ramieniu. Musi być wykonana ze stali hartowanej, ale jednocześnie musi być minimalnie "miększa" od sworznia. Gdyby tuleja była twardsza od sworznia, zniszczeniu uległby droższy sworzeń.

• Tuleje Stalowe vs. Brązowe: Tuleje stalowe hartowane to standard w 95% połączeń. Tuleje z brązu stosuje się w specyficznych miejscach o bardzo dużym obciążeniu i małej prędkości obrotowej (np. w wieńcu obrotu).
• Rola Rowków Smarnych: Zwróć uwagę na wnętrze tulei. Nie jest ono idealnie gładkie. Posiada specjalne rowki (spiralne, siatkowe lub okrągłe). To nie jest wada! Rowki te służą do rozprowadzania smaru, co zapewnia równomierne smarowanie i dłuższą żywotność.

Uszczelnienia Sworzni

To "strażnicy" połączenia. Te małe, gumowe lub poliuretanowe pierścienie (często typu "simmering") mają dwa zadania: utrzymywać smar WEWNĄTRZ i nie wpuszczać brudu, piasku i wody DO ŚRODKA. Uszkodzone uszczelnienie to gwarancja, że nowy sworzeń i tuleja zostaną zniszczone przez zanieczyszczenia w ciągu kilkudziesięciu godzin. Zawsze używaj wysokiej jakości uszczelnień, np. HIMACORE. Zawsze wymieniaj uszczelnienia przy każdej wymianie sworznia.

Podkładki Dystansowe (Shims)

To cienkie, stalowe podkładki, które kasują luz osiowy (boczny). Luz roboczy (góra-dół) jest kasowany przez wymianę sworznia i tulei. Ale luz boczny (przesuwanie się ramienia na boki na sworzniu) jest równie groźny - powoduje on uderzenia boczne, niszczy uszczelnienia i prowadzi do pękania zabezpieczeń sworznia. Są absolutnie konieczne.

Zabezpieczenia

Zabezpieczenia (segery, śruby, zawleczki) gwarantują, że sworzeń pozostanie na swoim miejscu. Zawsze używaj nowych zabezpieczeń.

Pomiar Części

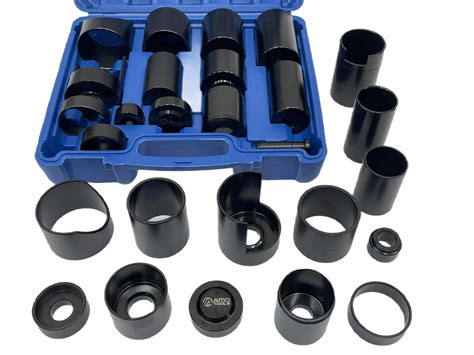

Aby zamówić właściwe części, musisz podać precyzyjne wymiary:

• Średnica Sworznia: Zmierz średnicę w kilku miejscach, obracając suwmiarkę. Zużyty sworzeń będzie "owalny" - szukaj największego wymiaru. To on określa nominalną średnicę (np. 50 mm).
• Średnica Wewnętrzna Tulei: Mierzy się ją średnicówką. W praktyce, jeśli sworzeń ma 50 mm, tuleja będzie miała np. 50,1 mm, aby zapewnić miejsce na cienką warstwę smaru.
• Średnica Zewnętrzna Tulei: Najważniejszy wymiar, decydujący o spasowaniu z gniazdem. Tuleja jest celowo produkowana z "nadwymiarem" (pasowanie ciasne), ponieważ musi być wciśnięta w gniazdo na prasie. Tolerancja 0.2 mm między tuleją a sworzniem jest prawidłowa, ponieważ luz ten zmienia się po zamontowaniu i musi pozostać miejsce na smar.

Procedura Wymiany Tulei i Sworzni (Scenariusz 1)

Czas potrzebny na wymianę to około 2 dni robocze. Przed taką wymianą trzeba zaopatrzyć się wcześniej w części.

Demontaż i Przygotowanie Maszyny

1. Zabierając się do wymiany sworzni i tulei, starajmy się wymienić je wszystkie przynajmniej w danym elemencie. Jeśli jeden sworzeń i tuleja wymaga wymiany, to następne na pewno będą jej wymagały. Jeśli dany sworzeń łączy dwa elementy, na ich styku również wymieniamy części.
2. Zacznij od dokładnego umycia maszyny w celu usunięcia błota i resztek smaru, co bardzo ułatwi późniejszą pracę.
3. Następnie ustaw maszynę na twardym podłożu i opuść podpory, żeby nie stała na oponach, które nie są stabilne. Dodatkowo zabezpiecz ramę, podkładając stojaki lub drewniane kloce.
4. Rozłóż tylne ramię w maksymalnym rozwarciu, najlepiej wówczas wyposażyć maszynę w najszerszą łyżkę, aby zdjęte ramię było stabilne.
5. Wybij sworzeń mocujący siłownik podnoszenia ramienia i cofnij tłoczysko całkowicie do tyłu.
6. Bezpośrednio pod tylnym rozdzielaczem ustaw płaskie pojemniki na olej, który wycieknie z odkręcanych przewodów hydraulicznych. Olej ten nie nadaje się już do ponownego użycia ze względu na bardzo duże zanieczyszczenie.
7. Po odkręceniu węży hydraulicznych przeciągnij je przez konika, połóż na ramieniu i zabezpiecz, żeby nie przeszkadzały.
8. Następnie zaczep tylne ramię do suwnicy (zawiesia muszą mieć atest), wybij sworznie łączące ramię z konikiem i odsuń całe ramię na bok, zabezpieczając przed wywróceniem się.
9. Wyjmij śrubę zabezpieczającą sworznie siłowników swingów i wybij je, następnie zdemontuj płytę mocującą te siłowniki, odkręć przewody hydrauliczne zasilające i wyjmij swingi.
10. Wówczas podwiesz konika do suwnicy i zdemontuj dolny sworzeń. Ponieważ będą wymieniane sworznie na nowe, nakrętkę z niego nie staraj się odkręcić (jest to bardzo ciężkie) tylko od razu przetnij "kątówką" lub palnikiem. Po usunięciu nakrętki wybij go dużym młotem (może być ciężko, bo jest zaciśnięty na stożku), następnie usuń górny sworzeń i odsuń konika.

Usuwanie Starych Tulei

Przed wymianą tulei usuwamy resztki smaru z nich (nie czyścimy benzyną czy ropą, ponieważ tuleje będziemy wypalać palnikiem lub spawarką).

• Metoda z Młotkiem i Przecinakiem: Najprostsza, ale najbardziej pracochłonna.
• Metoda ze Spawaniem (Kurczenie): Jeśli spawarką, należy pamiętać o odłączeniu akumulatora. Metoda polega na tym, że przykładasz elektrodę do wewnętrznej części tulei i ruchem okrężnym „jeździsz” dookoła wewnątrz (około 1-2 elektrody na tuleję, w zależności od jej wielkości). Po odczekaniu ok. 30 sekund, niech „ściągnie” (skurczy się), wybij ją.
• Metoda z Piłą Szablastą: Nacięcie tulejki od środka, aby zmniejszyć nacisk na gniazdo.
• Prasa Hydrauliczna: Najbardziej profesjonalna metoda. Jeśli masz dostęp do prasy hydraulicznej (stacjonarnej lub przenośnej), użycie jej pozwoli na demontaż bez grzania i ryzyka zmiany struktury materiału ramienia.

Niektórych tulei nie da się wybić, tylko wyciągamy je specjalnym ściągaczem, np. tuleje z osadzenia siłowników obrotu. Tuleje z czopów siłownika przecinamy szlifierką i usuwamy przecinakiem, a nową podgrzewamy i nabijamy w miejsce usuniętej.

Montaż Nowych Tulei

1. Inspekcja i Czyszczenie Gniazda: Po usunięciu starej tulei, dokładnie wyczyść gniazdo. Użyj drobnego papieru ściernego do usunięcia rdzy i nagaru.
2. Przygotowanie Tulei (Triki Warsztatowe): Aby ułatwić montaż, możesz schłodzić nową tuleję (np. w zamrażarce lub suchym lodem). Pod wpływem zimna metal lekko się skurczy. Jednocześnie możesz lekko podgrzać gniazdo palnikiem (tylko do ok. 100-150°C, aby nie uszkodzić struktury metalu). Nie wbijamy tulei bezpośrednio młotkiem, żeby się nie uszczerbiła, tylko pośrednio przez miękki metal.

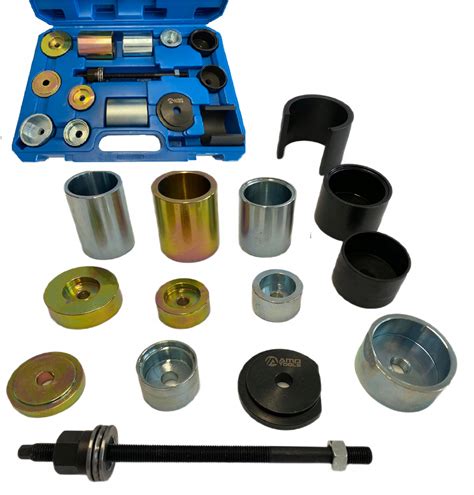

3. Wprasowanie Tulei: Posmaruj zewnętrzną powierzchnię tulei i gniazdo smarem montażowym. Używając prasy i adaptera o idealnie płaskiej powierzchni, wprasuj tuleję powoli i idealnie prostopadle. Jakiekolwiek przekoszenie spowoduje uszkodzenie tulei lub gniazda.
4. Wszystkie Tuleje: Tak postępujemy ze wszystkimi tulejami. Tuleje, które należy wymienić, należy sobie wcześniej przygotować obok miejsc, gdzie będą montowane, żeby ich potem nie szukać (bo wystygnie i skurczy się gniazdo osadzenia) oraz żeby ich nie pomylić (wszystkie są podobne).

Ponowny Montaż Elementów

1. Po wymienieniu wszystkich tulei w saniach, koniku, siłownikach swingów oraz ramieniu koparki przystępujemy do montażu. Wcześniej wymieniamy podkładki ślizgowe w saniach i koniku.
2. Najpierw zawieszamy konika, zaczynając od górnego sworznia, którego tylko wkładamy. Następnie montujemy dolny sworzeń, wbijając go od spodu.
3. Dajemy nową podkładkę i nakrętkę, którą smarujemy klejem do gwintów i bardzo mocno dokręcamy kluczem nasadowym 65 z przedłużką ok. 1.5m (ma nam to dać ok. 400-600Nm). Następnie wracamy do górnego sworznia.
4. Podnosimy go i ciasno wsuwamy podkładki dystansowe, które powodują, że konik nie "chodzi góra-dół".
5. Następnie sprawdzamy, ruszając konikiem na boki (powinien dawać jednakowy średni opór w całym swoim zakresie pracy).
6. Dopiero teraz montujemy siłowniki, nowe sworznie do nich i zabezpieczamy je nową śrubą.
7. Teraz za pomocą suwnicy zakładamy ramię, zabezpieczamy sworzniami i podczepiamy siłownik podnoszenia ramienia.
8. W dalszej kolejności podpinamy przewody hydrauliczne, stosując nowe o-ringi i uzupełniamy olej hydrauliczny.
9. Na koniec miejsca, w których wygrzewaliśmy tuleje, należy zamalować farbą dobraną odpowiednio do maszyny.

Regeneracja Wybitych Gniazd (Scenariusz 2: Roztaczanie i Tulejowanie)

To jest "czarny scenariusz", którego boi się każdy właściciel maszyny. Diagnostyka wykazała, że luz nie jest na sworzniu, ale cała tuleja "lata" w gnieździe. Wciśnięcie nowej, idealnie okrągłej tulei w owalne gniazdo jest niemożliwe. Nawet jeśli uda się ją wbić, będzie ona trzymać się tylko w dwóch punktach. Pierwsze uderzenie łyżki spowoduje jej poluzowanie i powrót problemu w ciągu kilku godzin.

Roztaczanie i tulejowanie to wysoce specjalistyczny proces, który przywraca gniazdom fabryczną geometrię. Proces tulejowania obejmuje regenerację zużytych otworów przez rozwiercanie, napawanie oraz montaż nowych tulei.

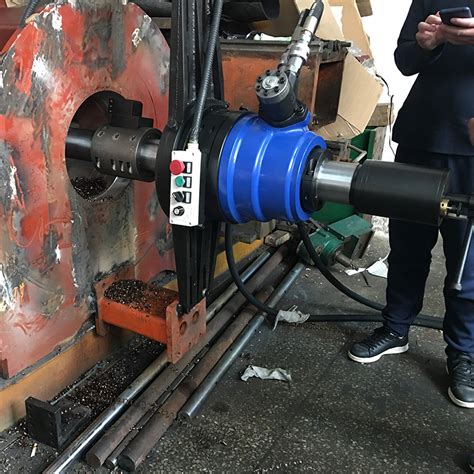

• Roztaczanie: Do elementu (np. ramienia koparki) montuje się specjalistyczną wytaczarkę mobilną (line boring machine). Maszyna ta precyzyjnie roztacza owalne gniazdo do idealnie okrągłego kształtu, ale o nieco większej średnicy.
• Napawanie: Otwory są najpierw rozwiercane do nieco większego rozmiaru, aby usunąć wszelkie deformacje i przygotować je pod napawanie. Następnie napawana jest warstwa metalu, która wzmacnia konstrukcję i zapewnia długowieczność elementu.
• Dorobienie Tulei Nadwymiarowej: Ponieważ gniazdo jest teraz większe niż fabryczne, standardowa tuleja nie będzie pasować. Dorabia się więc nową tuleję o standardowej średnicy wewnętrznej (np. 50 mm), ale z większą średnicą zewnętrzną, idealnie dopasowaną do nowej średnicy gniazda.

Jest to proces drogi i czasochłonny, ale jedyny, który gwarantuje profesjonalną naprawę i przywrócenie maszynie pełnej sprawności. Tulejowanie minikoparek to proces wymagający wysokiego profesjonalizmu i doświadczenia.

Zapobieganie Zużyciu: Klucz do Długowieczności

Nawet najlepsze, najdroższe sworznie i tuleje, takie jak CORESPEX, nie wytrzymają próby czasu, jeśli maszyna jest eksploatowana w sposób niszczący.

• Zaniedbanie Smarowania: Absolutny numer jeden. Codzienne smarowanie (a w pracy w wodzie lub pyle nawet częściej) to obowiązek.
• Praca z Luzami: Ignorowanie pierwszych oznak luzu. Nie ma czegoś takiego jak "bezpieczny luz". Każdy luz generuje siły udarowe i niszczy maszynę.
• Praca Boczna (Podważanie): Używanie łyżki koparkowej do podważania bocznego (np. wyrywania korzeni bokiem) lub przesuwania ciężkich obiektów bokiem łyżki. Połączenia sworzniowe są zaprojektowane do przenoszenia sił w jednej płaszczyźnie.
• Używanie Łyżki jako Młota: Gwałtowne uderzanie łyżką w twardy grunt, skałę lub gruz w celu ich rozbicia.

Koszty Wymiany Części

Koszty różnią się w zależności od jakości części i tego, czy wykonujesz naprawę samodzielnie, czy w serwisie. Orientacyjne ceny pojedynczych elementów to:

• Jeden sworzeń: około 200 złotych
• Tuleja: około 70 złotych
• Uszczelniacz: około 15 złotych

Pamiętaj, że luzy na łyżce (np. HIMACORE) również przenoszą się na całe ramię, dlatego kompleksowa wymiana wszystkich zużytych elementów w danym obszarze jest najbardziej opłacalna.

Często Zadawane Pytania (FAQ)

1. Jaka jest różnica między luzem roboczym a luzem osiowym?

Luz roboczy (góra-dół) to ten, który czujemy jako "stukanie" i opóźnienie w reakcji ramienia. Wynika on ze starcia się sworznia i wewnętrznej części tulei. Luz osiowy (boczny) to przesuwanie się całego ramienia na boki na sworzniu, kasowany przez podkładki dystansowe.

2. Czy można wymienić sam sworzeń bez tulei?

Jest to najgorszy błąd serwisowy i pozorna oszczędność. Zużyta tuleja ma już owalny kształt i chropowatą powierzchnię. Nowy sworzeń zostanie zniszczony w ciągu kilku dni.

3. Kupiłem tuleję i jest za duża o 0.2 mm. Czy to wada?

Nie, to jest prawidłowe! Tuleja jest celowo produkowana z "nadwymiarem" (pasowanie ciasne), ponieważ musi być wciśnięta w gniazdo na prasie. Luz ten zmienia się po zamontowaniu i w rzeczywistości jest mniejszy - musi pozostać miejsce na cienką warstwę smaru otulającego sworzeń, bo inaczej szybko się zatrze.

4. Czy podkładki dystansowe (shimsy) są naprawdę konieczne?

Absolutnie tak. Brak tych podkładek powoduje, że ramię "lata" na boki na sworzniu. Każdy taki ruch boczny uderza w uszczelnienia, niszczy je, wypycha smar i wpuszcza brud.

5. Jakiego smaru używać do sworzni?

Wysokiej jakości smaru litowego klasy EP-2 (Extreme Pressure). W przypadku kluczowych, mocno obciążonych sworzni (np. wieniec obrotu, ramię główne), zaleca się smary premium z dodatkiem dwusiarczku molibdenu (MoS₂).

6. Dlaczego sworznie CORESPEX są lepsze niż tanie zamienniki?

Z powodu procesu hartowania. Tanie sworznie są hartowane "na wskroś", co czyni je twardymi, ale bardzo kruchymi - pękają przy uderzeniu. Sworznie CORESPEX są hartowane indukcyjnie, co zapewnia twardą powierzchnię i ciągliwy rdzeń.

7. Jak długo mogę pracować z "małymi luzami"?

Nie ma czegoś takiego jak "bezpieczny luz". Każdy luz generuje siły udarowe, które niszczą kolejne elementy. Praca z luzami utrudnia precyzyjną pracę i zagraża bezpieczeństwu.

8. Co jest droższe: wymiana części czy roztaczanie?

Roztaczanie i tulejowanie (regeneracja wybitych gniazd) jest wielokrotnie droższe i bardziej czasochłonne niż standardowa wymiana sworzni i tulei.

9. Jak usunąć zapieczony sworzeń?

Wymaga to cierpliwości i siły. Należy użyć ciężkiego młota i mosiężnego pobijaka. Czasem konieczne jest podgrzanie gniazda (nigdy sworznia!) palnikiem, aby metal "puścił". Alternatywnie można go przeciąć lub naciąć spawarką, aby spowodować skurczenie.

10. Czy muszę wymieniać uszczelnienia (simmeringi)?

Zawsze. Zawsze, przy każdej wymianie sworznia. Stare uszczelnienie jest twarde, odkształcone i nie będzie trzymać smaru. Koszt nowych uszczelnień jest niewielki w porównaniu do kosztów awarii.

W naszej ofercie znajdziesz pełną gamę profesjonalnych zestawów naprawczych do połączeń ruchomych marki CORESPEX - od hartowanych indukcyjnie sworzni, przez precyzyjne tuleje, aż po podkładki dystansowe i zestawy uszczelnień. Pamiętaj, że ignorowanie luzów to najdroższa "oszczędność" w branży.
