Wymiary, Waga i Dane Techniczne Ciągników Siodłowych z Naczepami Wywrotkami

Wybór odpowiedniego ciągnika siodłowego i naczepy wywrotki jest kluczowy w branży transportowej, budowlanej czy rolniczej. Parametry takie jak wymiary, waga czy pojemność mają bezpośrednie przełożenie na efektywność, koszty operacyjne, manewrowość zestawu, a także zgodność z obowiązującymi przepisami. Zrozumienie tych danych technicznych pozwala na optymalizację transportu i zapewnienie bezpieczeństwa.

Krajowe Regulacje Dotyczące Wymiarów i Mas Pojazdów Ciężarowych

Krajowe regulacje określają dozwolone wymiary i masy dla pojazdów ciężarowych (TIR) poruszających się po drogach publicznych.

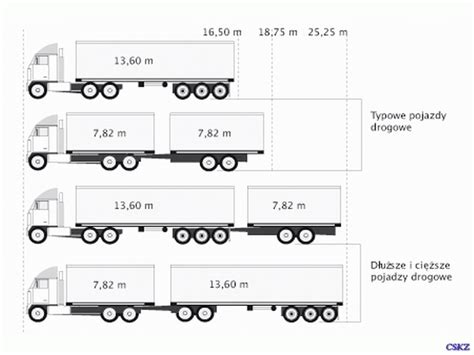

Dozwolone Wymiary Pojazdów Ciężarowych w Polsce

• Długość pojazdu ciężarowego:
  • 12 m - w przypadku pojazdu pojedynczego.
  • 16,5 m - pojazdu samochodowego i naczepy.
  • 18,75 m - zespołu dwóch pojazdów.
  • 22 m - w przypadku zespołu trzech pojazdów.
  Poruszanie się dłuższych zespołów pojazdów niż 22 m wymaga każdorazowo odpowiedniego zezwolenia.
• Szerokość tira: Maksymalna szerokość pojazdu to 2,55 m (2,60 m w przypadku izotermy). Szerokość wraz z ładunkiem nie może przekraczać 3 m, przy czym z każdej ze stron ładunek może wystawać do 23 cm.
• Maksymalna wysokość: Maksymalna wysokość pojazdu to 4,0 m.

Rozróżnienie Pomiędzy Przyczepą a Naczepą

Zgodnie z art. 2 pkt 49 Ustawy Prawo o ruchu drogowym, zespół pojazdów tworzą pojazdy złączone ze sobą w celu poruszania się po drodze jako całość, co nie dotyczy pojazdów złączonych w celu holowania. Tak więc z zespołem pojazdów mamy do czynienia w przypadku połączenia samochodu z przyczepą, ale nie z innym samochodem wziętym na hol.

Specjalną kategorią zespołu pojazdów są tzw. pojazdy członowe. Według art. 2 pkt 35 kodeksu drogowego, tworzą je zespoły pojazdów składające się z pojazdu silnikowego złączonego z naczepą. Różnica wynika z rozróżnienia pomiędzy przyczepą i naczepą:

• Przyczepa to pojazd bez silnika, przystosowany do łączenia go z innym pojazdem.
• Naczepa to rodzaj przyczepy, której część spoczywa na pojeździe silnikowym i obciąża ten pojazd.

Regulacje Dotyczące Dopuszczalnej Masy Całkowitej (DMC)

Dopuszczalna masa całkowita (DMC) pojazdu składowego zespołu pojazdów nie może przekraczać:

• Pojazdu pojedynczego:
  • 10 t - przyczepy o jednej osi, z wyjątkiem naczepy.
  • 18 t - przyczepy o dwóch osiach, z wyjątkiem naczepy.
  • 24 t - przyczepy o liczbie osi większej niż dwie, z wyjątkiem naczepy.
• Zespołu pojazdów:
  • 28 t - o trzech osiach.
  • 40 t - złożonego o co najmniej 5 osiach.
  • 28 t - o liczbie osi nie większej niż cztery.
  • 40 t - o liczbie osi większej niż cztery.
• W przypadku ciągnika siodłowego:
  • 42 t - ciągnika siodłowego o dwóch osiach i naczepy o trzech osiach do przewozu kontenerów w transporcie intermodalnym.
  • 44 t - ciągnika siodłowego o trzech osiach i naczepy o dwóch lub trzech osiach w transporcie intermodalnym.

Przekroczenie jakiegokolwiek parametru powoduje, że przejazd takiego pojazdu traktowany będzie jako nienormatywny.

Dozwolony Nacisk na Oś Napędową

Maksymalne naciski na oś napędową w Polsce to:

• 11,5 t na autostradach, drogach szybkiego ruchu oraz większości dróg krajowych.
• 10 t na niektórych drogach krajowych lub ich odcinkach oraz znacznej części dróg wojewódzkich.
• 8 t na pozostałych drogach wojewódzkich oraz drogach lokalnych.

Naczepy Wywrotki - Kluczowe Aspekty i Parametry

Długość naczepy wywrotki to parametr, który ma ogromne znaczenie dla wielu branż. Od niej zależy nie tylko manewrowość zestawu, ale też możliwość załadunku, dopasowanie do rodzaju materiału i zgodność z przepisami dotyczącymi dopuszczalnych wymiarów pojazdów. Warto więc przyjrzeć się temu zagadnieniu nieco bliżej, tak samo jak pozostałym wymiarom: długości przestrzeni ładunkowej oraz pojemności.

Znaczenie Wymiarów Naczepy Wywrotki

Wymiary naczepy wywrotki są niezwykle ważne, ponieważ decydują o wszystkim, od ładowności i stabilności, po spalanie, bezpieczeństwo i trwałość pojazdu. Dłuższa skrzynia oznacza większą kubaturę, czyli możliwość przewiezienia większej objętości materiału, ale też wyższy środek ciężkości, co zwiększa ryzyko utraty równowagi przy wywrocie na nierównym terenie. Dobór wymiarów naczepy wywrotki to zatem nie kwestia estetyki, lecz czystej praktyki, która ma wpływ na rachunek za paliwo.

Rodzaje i Popularność Naczep

Organizując transport towarów, należy pamiętać, że bardzo istotny jest dobór odpowiedniej naczepy. Przy wyborze optymalnego rozwiązania należy wziąć pod uwagę kilka czynników, przede wszystkim wymiary: długość, szerokość i wysokość oraz ładowność naczepy. Kluczowe są dopuszczalne wymiary i masa całkowita pojazdów ciężarowych. Najpopularniejsze na drogach Polski i Europy są pojazdy z naczepami typu Plandeka/Firanka oraz wywrotki.

Naczepa Firanka (Kurtynowa)

Jedna z najbardziej uniwersalnych i zarazem najbardziej popularnych naczep to naczepa firanka, czyli naczepa kurtynowa. Konstrukcja naczepy firanki pozwala na ładowanie nie tylko z boku, ale również z tyłu albo od góry, dzięki przesuwanemu w obu kierunkach dachowi. Znacznie przyspiesza to załadunek i rozładunek.

Naczepy Wywrotki - Konstrukcja i Materiały

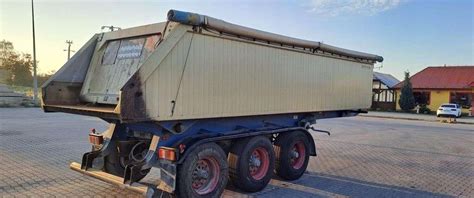

Naczepa wywrotka to jedno z najbardziej uniwersalnych narzędzi w transporcie materiałów sypkich, używana na budowach, w kopalniach kruszyw, przy modernizacji dróg czy pracach rolniczych. Jej zadanie to przewiezienie ładunku i rozładowanie go przez uniesienie skrzyni (zazwyczaj do tyłu, rzadziej na bok).

Rodzaj zabudowy naczepy wywrotki ma wpływ na jej wymiary i właściwości. Na rynku znajdziemy zarówno naczepy stalowe, jak i aluminiowe, które różnią się nie tylko wagą, ale także wytrzymałością oraz zastosowaniem:

• Naczepy stalowe: Cięższe i bardziej odporne na uderzenia, są zazwyczaj krótsze i wybierane na budowy, gdzie liczy się kompaktowość i nisko położony środek ciężkości, idealne do transportu asfaltu, kamienia czy gruzu.
• Naczepy aluminiowe: Lżejsze, o większej pojemności, lepiej sprawdzają się przy przewozie zboża, trocin czy żwiru na długich trasach, gdzie liczy się przede wszystkim objętość ładunku, a nie jego waga.

Pojemność Naczepy Wywrotki w m³

W codziennym funkcjonowaniu branży budowlanej, rolniczej czy transportowej jednym z najczęściej analizowanych parametrów jest pojemność naczepy wywrotki w m³. W praktyce - 30 m³ oznacza, że zmieścimy 30 000 litrów materiału. Najczęściej spotykane modele naczep wywrotek mają pojemność:

• Od 25 do 28 m³: To wersje uznawane za najbardziej uniwersalne - idealne na plac budowy, do transportu piasku, żwiru, gruzu czy mas bitumicznych.
• Od 30 do 35 m³: Dedykowane do transportu materiałów sypkich o mniejszej gęstości - takich jak trociny, torf, wapno czy niektóre frakcje odpadów. Tu pojemność naczepy wywrotki w m³ pozwala przewieźć znacznie więcej objętości, przy zachowaniu masy mieszczącej się w ramach przepisów drogowych.
• Powyżej 35 m³ (sięgające nawet 45-50 m³): Takie modele najczęściej spotkamy w branży rolniczej lub tam, gdzie liczy się przede wszystkim objętość ładunku, a nie jego waga, np. do transportu kukurydzy, zbóż, siana czy pasz.

Ładowność a Wymiary Naczepy Wywrotki

W branży TSL często mówi się o tonażu i dopuszczalnym obciążeniu, ale sama ładowność to nie wszystko. Jej realna wartość zależy od kilku powiązanych ze sobą czynników - jednym z najważniejszych są wymiary naczepy wywrotki. Ładowność to maksymalna masa ładunku, jaką może przewieźć pojazd zgodnie z przepisami i konstrukcyjnymi możliwościami. Długa, ale niska naczepa może pomieścić dużo lekkiego, ale objętościowego materiału. Dla porównania: naczepa o długości 8,5 metra i prostokątnej skrzyni z wysokimi burtami może pomieścić 30-35 m³, ale jej ładowność może być mniejsza niż naczepy o niższym nadwoziu i wzmocnionej ramie, która „zmieści” tylko 25 m³, ale udźwignie znacznie więcej.

Przykładowe Wymiary Naczepy Wywrotki

Wymiary standardowej naczepy typu wywrotka zaczynają się od około 8,5 metra i kończą na 10,5 metra długości. To przedział, który najczęściej spotkamy w ofertach producentów i firm transportowych. Trzeba jednak zaznaczyć, że długość naczepy nie jest wartością stałą i zależy od kilku czynników, w tym od rodzaju zabudowy, liczby osi i dopuszczalnej masy całkowitej zestawu (DMC). Im większa ładowność i więcej osi, tym konstrukcja może być dłuższa, o ile oczywiście mieści się w przepisowych limitach drogowych. W praktyce długość mierzy się od przedniego punktu zaczepienia do końca skrzyni ładunkowej.

Oto podstawowe parametry wybranej losowo nowoczesnej naczepy jednego z polskich producentów (przykład naczepy kurtynowej, ale obrazuje standardowe wymiary):

• Długość zewnętrzna: 13 885 mm
• Długość wewnętrzna: 13 643 mm
• Szerokość zewnętrzna: 2 550 mm
• Szerokość wewnętrzna: 2 480 mm
• Wysokość zewnętrzna: 4 000 mm
• Wysokość wewnętrzna: 2 920 mm
• Masa własna: 6 790 kg ±4%
• Ładowność naczepy: 28 210 kg
• Dopuszczalna masa całkowita: 35 000 kg
• Sposób załadunku: z tyłu, boku lub od góry.

Specyficzny przykład skrzyni wywrotki

Poniżej przedstawiono parametry techniczne skrzyni wywrotki, często stosowanej w ciężkich pojazdach budowlanych:

• Wymiary (długość x szerokość x wysokość burt): 6.200 x 2.500 x 1.350 mm.
• Objętość: ok. 18,5 m sześc.
• Waga: ok. 4.300 kg.
• Podłoga wykonana z 7-milimetrowej stali Hardox, a burty z 5 mm stali Domex.
• Burta przednia z małym dachem i drabinką.
• Burty boczne stałe, o konstrukcji półkolistej typu U.
• Burta tylna 6 mm z górnymi zawiasami, pochylona pod kątem 10 stopni, otwierana automatycznie przy podniesieniu skrzyni.
• Wymienne boczne osłony przeciwobsypowe.
• Siłownik przedni stabilizowany, z krótkim kielichem.

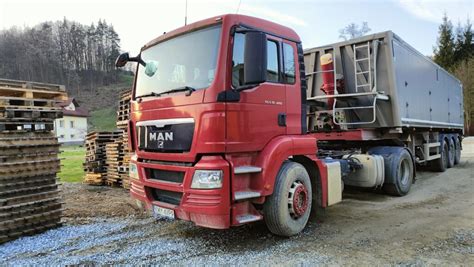

Ciągnik Siodłowy MAN TGS 8x8 - Przykład Technologii dla Wywrotek

MAN proponuje ciężką budowlaną wywrotkę TGS 8x8 z zautomatyzowaną skrzynią biegów. Jest to odważna propozycja, ponieważ branża pojazdów konstrukcyjnych z natury jest konserwatywna i z rezerwą podchodzi do nowoczesnych rozwiązań, z uwagi na ekstremalne warunki pracy takich samochodów.

Rozwój Modeli MAN TGS i TGX

Model TGS pojawił się na rynku w 2007 r. Wraz z modelem TGX jest następcą TGA po jego siedmiu latach obecności rynkowej (wyprodukowano 230 tys. egzemplarzy). Nowe pojazdy klasy ciężkiej producent rozszczepił, wyróżniając dwie nazwy, w zależności od zastosowania. Symbolem TGX oznaczono samochody ciężarowe i ciągniki siodłowe przeznaczone do krajowego i międzynarodowego transportu dalekobieżnego. TGS, w porównaniu z poprzednikiem, ma m.in. powiększone spoilery, a głównie dzięki nim współczynnik oporu powietrza zmalał o 4 proc. Poziom hałasu wewnątrz kabiny jest mniejszy aż o 13 proc. (!), a strumień powietrza kierowanego do chłodnicy jest o 15 proc. większy. W terenie TGS ma sporo skutecznego oręża.

Innowacje Techniczne i Komfort Jazdy

• Zautomatyzowana skrzynia biegów ZF 12AS2330 OD TipMatic Offroad: Zautomatyzowana skrzynia biegów w terenowej wywrotce to dziś jeszcze spore wyzwanie. Producent jednak nie ma wątpliwości, że jego skrzynia biegów ZF 12AS2330 OD TipMatic Offroad to rozwiązanie optymalne w ciężkim pojeździe z napędem 8x8. Ta skrzynia stanowi połączenie sterowanej elektroniczno-pneumatycznie skrzyni przekładniowej kłowej z automatycznym sprzęgłem ciernym suchym. Oprócz 12 biegów zasadniczych do przodu i biegu wstecznego, ma przełożenia manewrowe do przodu i do tyłu oraz funkcję offroad (DX) - w tym przypadku zmiana przełożeń odbywa się przy wyższych prędkościach obrotowych. Program ten przeznaczony jest do jazdy w terenie i w trudnych warunkach, takich jak strome podjazdy w górach, czy transport ciężkich ładunków. Korzystając z tego programu (uruchamia się go przełącznikiem na desce rozdzielczej) trzeba się liczyć z większym zużyciem paliwa. Można wybierać tryb ręcznej lub automatycznej zmiany przełożeń. W trybie automatycznym skrzynia zmienia biegi płynnie, niemal niezauważalnie i dość szybko.
• Zawieszenie: Wszystkie osie są zawieszone na resorach piórowych, to standardowe rozwiązanie dla tego typu pojazdów.
• Kabina: Materiały wykończeniowe w kabinie TGS są wyższej jakości niż w poprzedniku (w TGA kierowcy narzekali na brzydkie, hałasujące i nieprzyjemne w dotyku plastiki). Deska rozdzielcza montowana jest w TGS jako całość. Dzięki temu, podczas pokonywania nierówności i w niskich temperaturach mniej hałasuje. Kokpit robi wrażenie bardziej uporządkowanego i ergonomicznego niż u poprzednika. Kabina jest dobrze wyciszona, wyposażona w automatyczną klimatyzację. Wydajne wspomaganie kierownicy pozwala łatwo manewrować pojazdem. Fotel kierowcy z pneumatycznym zawieszeniem ma wielokierunkową regulację. Przyłącze sprężonego powietrza z pistoletem ułatwia utrzymanie kabiny w czystości.
• Układ hamulcowy PriTarder z EVB: PriTarder to ciekawe rozwiązanie techniczne, którego skuteczność działania, w przeciwieństwie do popularnych zwalniaczy, nie jest uzależniona od prędkości jazdy. Dlatego zapewnia on prawie stały poziom mocy hamowania w pełnym zakresie prędkości jazdy; wymagana jest tylko redukcja biegów, aby utrzymać moc hamowania. Cechy charakterystyczne to umiejscowienie „na” lub „w” silniku, gdzie siła hamowania działa na wał korbowy. Duża moc hamowania PriTardera w części wynika z efektu hamowania wzmocnionym hamulcem silnikowym EVB (Exhaust Valve Brake). Efekt hamowania hamulcem EVB jest osiągany poprzez częściowe otwarcie zaworów wydechowych podczas procesu hamowania, kiedy przepustnica na wydechu jest zamknięta. Tłok umieszczony w dźwigience zaworowej i będący pod ciśnieniem oleju utrzymuje uchylony podczas suwów sprężania i pracy jeden z dwóch zaworów wydechowych każdego cylindra. Poprzez dławienie spalin przepustnicą na wydechu, ruchy tłoka w dół i do góry podczas suwów sprężania i pracy, są wykorzystywane w procesie hamowania. Hamulec MAN EVB zwiększa moc hamowania o 60 proc.

Praktyczne Aspekty Wyboru Naczepy Wywrotki

Wybór naczepy wywrotki to nie tylko kwestia danych technicznych, ale również realnych potrzeb i warunków pracy. Poniżej przedstawiamy odpowiedzi na najczęściej pojawiające się pytania oraz praktyczne wskazówki.

• Czym różni się naczepa wywrotka od przyczepy wywrotki?

  Naczepa wywrotka wymaga ciągnika siodłowego i jest częścią zestawu drogowego o DMC do 35 ton. Przyczepa wywrotka ma własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy.

• Kiedy aluminium jest lepsze od stali?

  Nie zawsze. Aluminium sprawdza się przy lekkich materiałach sypkich (zboże, piasek, trociny), ponieważ pozwala zwiększyć ładowność i zmniejszyć spalanie. Stal jest lepsza do ciężkich, ścierających materiałów, gdzie wymagana jest większa wytrzymałość.

• Jak obliczyć pojemność skrzyni naczepy wywrotki?

  Najprościej pomnożyć długość × szerokość × wysokość skrzyni (w metrach) i wynik przeliczyć na metry sześcienne. Przykładowo: 7,5 × 2,3 × 1,5 m = 25,9 m³.

• Czy można dostosować wymiary naczepy do indywidualnych potrzeb?

  W pewnym zakresie tak. Wielu producentów oferuje konfiguracje indywidualne (wysokość burty, grubość blach, typ osi). Trzeba jednak zachować zgodność z przepisami dotyczącymi maksymalnej długości i wysokości zestawu oraz DMC.

• Jakie są konsekwencje przeciążenia naczepy wywrotki?

  Najczęstsze to nadmierne zużycie opon, spowolnione podnoszenie skrzyni, odkształcenia ramy lub problemy z hamowaniem. Przeciążenie zwiększa ryzyko przewrócenia się pojazdu przy wywrocie.

• Ile kosztuje naczepa wywrotka?

  Średnie ceny zaczynają się od ok. 150-180 tys. zł netto za modele stalowe i 190-250 tys. zł za aluminiowe. Wpływ mają m.in. pojemność, liczba osi, producent, rodzaj wywrotu (tylny, boczny, trójstronny) i wyposażenie dodatkowe.

Wskazówki Dotyczące Wyboru

Jeśli przewoziłeś kiedyś piasek, gruz albo asfalt, wiesz, że dobór sprzętu ma znaczenie już na etapie załadunku. Właśnie tu wchodzą w grę wymiary naczepy wywrotki. To od nich zależą pojemność, stabilność przy wyładunku i rachunek za paliwo. Dlatego inwestując w naczepę, nie warto patrzeć wyłącznie na jeden parametr. Wymiary naczepy wywrotki, jej długość, kształt skrzyni, ilość osi i masa własna - wszystkie te elementy wpływają na realną użyteczność pojazdu.

• Dla ciężkich ładunków (asfalt, kamień, gruz): Wybierz naczepę niższą i krótszą, o pojemności do 27 m³. Rozważ także oś podnoszoną: przy pustym powrocie zmniejsza zużycie opon i paliwa.
• Dla lekkich, objętościowych materiałów (zboże, piasek, trociny): Potrzebna jest większa objętość - wtedy warto szukać naczep dłuższych, ale lżejszych, np. aluminiowych, zapewniających większą pojemność.
• Waga własna i DMC: Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem to 35 ton. Oznacza to, że każda tona mniej w konstrukcji to tona więcej możliwego ładunku.
• Sprawdzenie wysokości siodła: Nie zapomnij sprawdzić wysokości siodła. Standard to ok. Przepisy w Polsce i UE są dość jasne: maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m), wysokość całego zestawu nie może przekraczać 4 m, a długość ciągnika z naczepą to maksymalnie 16,5 m. Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość - wtedy nawet wiadukt potrafi stać się problemem.

Dobrze dobrana naczepa to sprzęt, który naprawdę ułatwia pracę. W biznesie transportowym liczy się bowiem nie tylko to, ile ton przewieziemy - równie ważne jest, ile zmieści się w przestrzeni ładunkowej.
