Wprowadzenie do tłoków w ciągnikach Ford

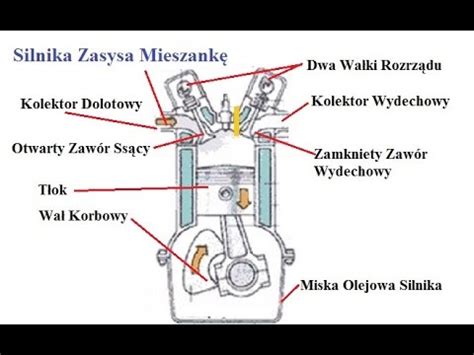

Tłoki są kluczowym elementem każdego silnika spalinowego, a w ciągnikach Ford pełnią one fundamentalną rolę w procesie spalania i generowania mocy. Zrozumienie ich wymiarów i specyfikacji jest niezbędne dla prawidłowej konserwacji, naprawy oraz doboru odpowiednich części zamiennych. Niniejszy artykuł przedstawia szczegółowe informacje dotyczące tłoków stosowanych w różnych modelach ciągników Ford, uwzględniając ich średnice, wysokości, wymiary komory spalania, sworznie oraz dostępne nadwymiary.
Tłoki do silników FORD DORSET 2725E 6.2D
Silniki FORD DORSET 2725E o pojemności 6.2D wykorzystują tłoki o standardowej średnicy 107,20 mm. Dostępne są one w wersji standardowej (STD) oraz w nadwymiarach, co pozwala na regenerację silnika po zużyciu jego elementów.
Tłok standardowy (STD)
- Średnica: 107,20 mm
- Wysokość całkowita: 119.89 mm
- Średnica pierścieni: 2.4/2.4/2.4/4.76 mm
- Komora spalania: 58.5 mm
- Sworzeń: 36.5x90 mm
- Odległość sworznia od denka: 71.25 mm
- Głębokość komory spalania: 27.00 mm
Tłok w nadwymiarze +0.015"
Tłok w nadwymiarze +0.015" jest stosowany w celu zapewnienia odpowiedniego luzu między tłokiem a cylindrem w przypadku niewielkiego zużycia ścianek cylindra.
- Średnica: 107,20 mm
- Nadwymiar: +0.015"
- Wysokość całkowita: 119.89 mm
- Średnica pierścieni: 2.4/2.4/2.4/4.76 mm
- Komora spalania: 58.5 mm
- Sworzeń: 36.5x90 mm
- Odległość sworznia od denka: 71.25 mm
Tłok w nadwymiarze +0.035"
Ten nadwymiar jest stosowany przy większym zużyciu cylindrów.
- Średnica: 107,20 mm
- Nadwymiar: +0.035" mm
- Wysokość całkowita: 119.89 mm
- Średnica pierścieni: 2.4/2.4/2.4/4.76 mm
- Komora spalania: 58.5 mm
- Odległość sworznia od denka: 71.25 mm
- Głębokość komory spalania: 27.00 mm
Tłoki do silników FORD BSD
Silniki z rodziny FORD BSD, w tym modele BSD666, BSD442, BSD444 oraz inne oznaczenia, takie jak 2512E, charakteryzują się inną średnicą tłoka.
Tłoki o średnicy 111,8mm
W poniższych przypadkach dotyczy silników FORD oraz maszyn marek CASE, MANITOU, NEW HOLLAND.
Tłok do silników FORD BSD666 / CASE / MANITOU / NEW HOLLAND (STD)
- Średnica cylindra: 111,8mm
- Wysokość pierścieni: 2.4/2.4/4.8 mm
- Wymiar: STD
- Wysokość całkowita: 134,2mm
- Odległość denka od środka sworznia: 80,87mm
- Zagłębienie komory spalania: 18,72mm
- Sworzeń: 38,1x89,1mm
Tłok do silników FORD 4.2D (bez pierścieni, STD)
- Średnica cylindra: 111,8mm
- Wysokość pierścieni: 3.2k/2.4/2.4/4.75 mm
- Wymiar: STD
- Wysokość całkowita: 129,4mm
- Średnica komory spalania: 56mm
- Odległość denka od środka sworznia: 70,40mm
Tłok do silników FORD BSD444 / 2512E (bez pierścieni, STD)
- Średnica cylindra: 111,8mm
- Wysokość całkowita: 126,8mm
- Średnica komory spalania: 63,5mm
- Odległość denka od środka sworznia: 67,8mm
- Zagłębienie komory spalania: 19mm
- Sworzeń: 41,27x89,1mm
Tłok do silników FORD 6.6D (bez pierścieni, STD)
- Średnica cylindra: 111,8mm
- Wysokość pierścieni: 2.4/2.4/2.4/4.75 mm
- Wymiar: STD
- Wysokość całkowita: 127,10mm
- Średnica komory spalania: 63,5mm
- Odległość denka od środka sworznia: 68,12mm
- Zagłębienie komory spalania: 19mm
Tłok do silników FORDA 4.2D (zamiennik, bez pierścieni, STD)
- Średnica cylindra: 111,8mm
- Wysokość pierścieni: 2.4/2.4/2.4/4.75 mm
- Wymiar: STD
- Wysokość całkowita: 129,5mm
- Średnica komory spalania: 63,5mm
- Odległość denka od środka sworznia: 70,66mm
Tłoki do silników FORD 2711E
Tłoki dla silników FORD 2711E mają średnicę cylindra 107,2mm i są stosowane również w maszynach marek BARBER GREENE, NEW HOLLAND, HYDRA-MAC.
- Średnica cylindra: 107,2mm
- Wysokość całkowita: 119,9mm
- Średnica komory spalania: 58,7mm
- Odległość denka od środka sworznia: 71,25mm
- Zagłębienie komory spalania: 23,3mm
- Sworzeń: 36,51x86,2mm
Zestawy naprawcze i pierścienie tłokowe
Oprócz samych tłoków, dostępne są również zestawy pierścieni tłokowych oraz kompletne zestawy naprawcze do silników Ford. Przykładem jest zestaw pierścieni tłokowych o średnicy 111,78 mm, przeznaczony do silników typu 7A 6.6 102Kw, BSD 444 T. Zestawy naprawcze mogą zawierać tłoki, pierścienie, sworznie oraz inne niezbędne elementy.
Specyfikacja zestawu naprawczego
- Średnica pierścieni: 111,78 mm
- Wymiary pierścieni: 3,16 mm (pierścień trapezowy) / 2,39 mm / 2,39 mm / 4,75 mm
- Średnica sworznia: 41,275 x 89 mm
- Średnica komory spalania: 63,5 mm
- Głębokość komory spalania: 19 mm
- Typ silnika: 7A 6.6 102Kw, BSD 444 T
Należy pamiętać, że części zamienne marek takich jak GRANIT nie są częściami oryginalnymi producenta ciągnika. Wszystkie ceny podane są zazwyczaj w walucie lokalnej (np. PLN) bez podatku VAT, a do zamówień specjalnych mogą nie obowiązywać zwroty ani anulowania.
