Wózki widłowe, często nazywane wózkami jezdniowymi podnośnikowymi, to mechaniczne pojazdy kołowe z napędem silnikowym, kluczowe dla transportu bliskiego i magazynowania. Ich głównym zadaniem jest podnoszenie i przewożenie ładunków, zarówno spaletyzowanych, jak i niespaletyzowanych, na określoną wysokość i w wybrane miejsce. Są to niezastąpione maszyny w logistyce, transporcie, magazynach, fabrykach, a także w wielu innych branżach, takich jak rolnictwo, budownictwo, leśnictwo czy przemysł spożywczy.
Budowa i działanie wózków widłowych
Każdy wózek widłowy składa się z kilku podstawowych elementów, które zapewniają jego funkcjonalność i bezpieczeństwo. Są to:
- Układ podnoszenia: wyposażony w maszt, który może mieć nawet kilkanaście metrów wysokości.
- Widły: umożliwiające podnoszenie towarów na paletach.
- Płyta czołowa (karetka): czołowa płyta pojazdu zamontowana do masztu, do której przymocowany jest maszt i widły.
- Rama bezpieczeństwa: chroniąca operatora.
- Układ sterowania: z kierownicą, dźwigniami i pedałami umożliwiającymi precyzyjne sterowanie pojazdem.
- Kabina operatora: przeznaczona do operowania pojazdem.
Na prawidłowe działanie wózka widłowego składa się kilka układów, znanych również z innych pojazdów, takich jak układ podnoszenia czy przeniesienia napędu.
Rodzaje napędu w wózkach widłowych
Wózki widłowe produkowane są z różnymi rodzajami napędu, dostosowanymi do specyficznych warunków pracy:

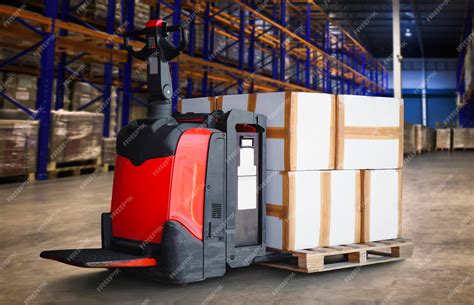

- Z napędem elektrycznym: sieciowe (zasilane prądem zmiennym) lub akumulatorowe (zasilane prądem stałym). Charakteryzują się ekologicznością i cichą pracą, co czyni je idealnymi do pracy wewnątrz pomieszczeń, ale dzięki stabilnej konstrukcji i wytrzymałym osłonom silnika mogą pracować również na zewnątrz, nawet w ujemnych temperaturach.
- Z napędem spalinowym: niskoprężne (benzyna lub gaz) i wysokoprężne (diesel). Wykorzystywane głównie na zewnątrz ze względu na emisję spalin.
- Z innym napędem: na przykład hybrydowe, łączące zalety obu typów.
Od kilku lat znacząco wzrasta liczba wybieranych wózków elektrycznych ze względu na ich ekologiczność, praktyczność i ekonomiczność. Mogą one pracować zarówno wewnątrz, jak i na zewnątrz pomieszczeń, nawet w niskich temperaturach. W przypadku mrozu korzystanie z wózków elektrycznych jest bezpieczniejsze niż np. wózków gazowych, w których należy zwracać szczególną uwagę na poziom gazu w butli, aby zbyt mała ilość nie uległa zamarznięciu.
Układy chłodzenia wózków widłowych
Urządzenia mechaniczne generują w trakcie pracy duże ilości ciepła, co stanowi poważny problem, gdyż przyczynia się do uszkadzania elementów układów, takich jak jednostka napędowa, i w rezultacie prowadzi do poważnych awarii. Dlatego ciepło musi być skutecznie odprowadzane na zewnątrz. Chłodzenie wózka widłowego realizowane jest za pomocą dwóch rodzajów układów chłodzących - bezpośredniego oraz pośredniego. Podobne rozwiązania są stosowane również w innych pojazdach silnikowych, między innymi w samochodach osobowych.
Bezpośredni układ chłodzenia
Jest to rozwiązanie prostsze, zarówno jeśli chodzi o konstrukcję, jak i mechanikę. Elementy tego układu, w których kumuluje się najwięcej energii cieplnej - np. cylindry i głowica - wyposażane są w ożebrowanie z cienkich, gęsto rozmieszczonych blaszek umieszczonych na ich powierzchni. Bezpośredni układ chłodzenia jest prostszy konstrukcyjnie, lecz mniej efektywny w przekazywaniu ciepła do otoczenia, zwłaszcza że wózki widłowe to pojazdy poruszające się dość wolno, często pracujące z największą intensywnością w czasie postoju, a zatem cyrkulacja powietrza jest wokół nich mocno ograniczona.
Pośredni układ chłodzenia

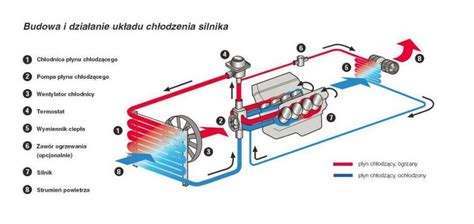

W tym układzie ciepło z pracujących elementów mechanizmów oddawane jest do otoczenia za pośrednictwem specjalnego płynu chłodzącego. Zasada działania takiego układu opiera się na wymuszonym obiegu płynu, który krążąc w układzie, zmienia swoją temperaturę. Układ rozpoczyna swoją pracę wraz z uruchomieniem silnika. W początkowej fazie płyn chłodzący krąży w obiegu omijającym jednostkę napędową i chłodnicę, aby silnik zyskał odpowiednią temperaturę. Dopiero gdy silnik jest rozgrzany, rozpoczyna się cykl chłodzenia, w którym płyn zaczyna krążyć w drugim obiegu. Pierwszym etapem jest skierowanie za pomocą specjalnych przewodów płynu chłodzącego w stronę silnika wózka. Tam następuje wymiana ciepła - płyn o znacznie niższej temperaturze przejmuje energię cieplną. Następnie ogrzany płyn kierowany jest do zaworu ogrzewania, gdzie jego temperatura jest sztucznie podnoszona przez wzrost ciśnienia. Kolejny etap to wymiennik ciepła, gdzie zgromadzona w płynie energia jest przekazywana do otoczenia - umieszczony w pobliżu wymiennika wentylator odpowiada za intensywną dystrybucję ciepła. Schłodzony czynnik wędruje ponownie do chłodnicy, gdzie jego temperatura spada jeszcze bardziej.
Układy chłodnicze pełnią niezwykle istotną rolę w funkcjonowaniu całego wózka widłowego, zapewniając odpowiednie odprowadzanie ciepła z pracującej jednostki napędowej i zapobiegając nadmiernemu nagrzewaniu, które z czasem może prowadzić do poważnych uszkodzeń wszystkich mechanicznych układów pojazdu. Dlatego tak ważne jest, aby utrzymywać układy chłodnicze w dobrym stanie, między innymi poprzez kontrolę szczelności przewodów do transportu płynu chłodniczego.
Chłodnica - serce układu chłodzenia
Chłodnica to wymiennik ciepła, którego głównym zadaniem jest odprowadzanie nadmiaru energii cieplnej z cieczy chłodzącej do otoczenia. Składa się z:
- Rdzenia chłodnicy: systemu cienkich kanalików (rurek) i żeber aluminiowych, przez które przepływa ciecz chłodząca.
- Zbiorników bocznych: wykonanych z metalu (aluminium lub mosiądz) lub tworzywa sztucznego.
W pojazdach UTB spotyka się chłodnice jednostopniowe (dla silnika) oraz dwustopniowe, w których jedna część odprowadza ciepło z cieczy chłodzącej silnik, a druga z oleju hydraulicznego.
Problemy i konserwacja chłodnicy
Chłodnice w wózkach widłowych i UTB są narażone na działanie wielu niekorzystnych czynników: zanieczyszczeń, wibracji, gwałtownych zmian temperatury i uszkodzeń mechanicznych.
- Zabrudzenie żeber: osadzający się kurz, pył, włókna, resztki organiczne (np. w pracy przy drewnie lub zbożu) ograniczają przepływ powietrza.
- Wycieki: mogą występować na łączeniach, w okolicach króćców, na spawach lub w wyniku pęknięcia zbiornika bocznego.
- Uszkodzenia mechaniczne: chłodnica znajduje się często na froncie maszyny i jest narażona na uderzenia (np. od palet).
Dbanie o chłodnicę nie wymaga dużych nakładów pracy, a pozwala uniknąć bardzo poważnych konsekwencji:
- Czyszczenie żeber chłodnicy: najlepiej przeprowadzać je sprężonym powietrzem w kierunku przeciwnym do przepływu wentylatora.
- Kontrola płynu chłodzącego: należy regularnie sprawdzać poziom cieczy, jej kolor i ewentualne zmętnienie lub obecność oleju.
- Ocena pracy wentylatora: uszkodzony wentylator (np. z uszkodzonymi łopatkami) nie jest w stanie zapewnić odpowiedniego przepływu powietrza.
- Uszczelnianie chemiczne: tylko jako rozwiązanie awaryjne, np. w drodze do serwisu.

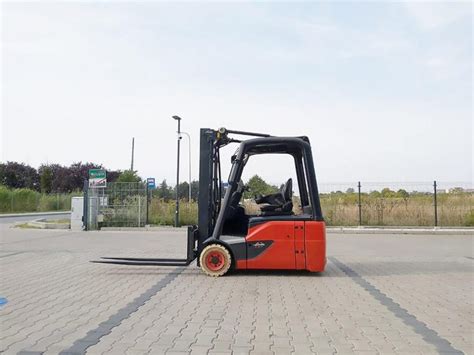

Chłodnica to jeden z kluczowych komponentów odpowiedzialnych za długotrwałą, bezpieczną i wydajną pracę maszyn UTB. Naprawa chłodnicy w wózku widłowym jest możliwa i często opłacalna, jednak tylko wtedy, gdy wykonuje ją doświadczony serwis, dysponujący odpowiednim sprzętem i wiedzą. W przypadku wątpliwości - lepiej postawić na nowy, sprawdzony zamiennik.

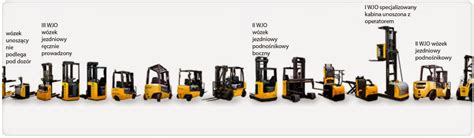

Klasyfikacja wózków widłowych
Wózki widłowe to zróżnicowana kategoria maszyn stosowanych w transporcie wewnątrzzakładowym. Mianem wózka jezdniowego określa się pojazd kołowy o ruchu przerywanym i ograniczonym zasięgu, który przystosowany jest do podnoszenia, uniesienia, pchania, ciągnięcia, spiętrzania lub układania w stosy dowolnego rodzaju ładunku.
Podział ze względu na podleganie pod dozór techniczny (UDT)
- Niepodlegające pod dozór techniczny (niebędące maszynami UTB):
- Wózki platformowe (naładowane)
- Wózki ciągnikowe (ciągnące/pchające)
- Wózki unoszące (przeznaczone do unoszenia ładunku na wysokość niezbędną do jego przemieszczenia)
- Podlegające pod dozór techniczny UTB (wózki jezdniowe podnośnikowe, zwane widłakami lub wózkami widłowymi):
- Wózki podnośnikowe z operatorem podnoszonym wraz z ładunkiem (wózek kompetencyjny - inaczej zwany wózkiem specjalizowanym)
- Wózki podnośnikowe bramowe
- Wózki podnośnikowe czołowo-boczne (obustronne)
- Wózki podnośnikowe boczne (dwustronne)
- Wózki podnośnikowe boczne (jednostronne)
- Wózki podnośnikowe platformowe z masztem wewnętrznym
- Wózki podnośnikowe z masztem wewnętrznym obejmującym ładunek (z masztem stałym)
- Wózki podnośnikowe z masztem wewnętrznym, nieobejmującym ładunku
- Wózki podnośnikowe czołowe
Wózki unoszące tradycyjnie, również nazywane wózkami widłowymi, tak naprawdę się do nich nie klasyfikują. Jak sama nazwa wskazuje, czynność „uniesienia” niewiele ponad podłogę pomaga oderwać paletę od podłoża. Z kolei wózki widłowe podnośnikowe z łatwością poradzą sobie z uniesieniem załadunku na duże wysokości, nawet do kilkunastu metrów.
Klasyfikacja pod względem sposobu kierowania
- Wózki prawostronne: wózek prowadzony przez operatora.
- Wózki podestowe: operator stojąc na podeście, kieruje wózkiem.
- Wózki z fotelem dla kierowcy: operator spoczywając na fotelu znajdującym się na wózku, kieruje nim.
- Wózki sterowane zdalnie: kieruje nim system automatyczny.
Rodzaje wózków według cech użytkowych i ich konstrukcji
- Naładowane (platformowe): ładunki są naładowywane ręcznie lub przy pomocy urządzeń mechanicznych niezwiązanych z samym wózkiem. Mogą być kablowe, specjalizowane.
- Unoszące: platformowe, widłowe, podsiębierne, bramowe jedno i dwubelkowe, specjalizowane.
- Ciągnikowe: z masztem wewnątrz nieobejmującym ładunku, z wysuwaną karetką, z masztem wewnątrz obejmującym ładunek, czołowe, boczne, wysuwane czołowo-boczne, specjalizowane. Mogą być jednoosiowe, dwuosiowe, naczepowe.
Inne popularne typy to:
- Wózki systemowe: używane na magazynach, cechuje je niewielki ciężar i zwrotność.
- Podnośnikowe (wysokiego składowania): mają dłuższe maszty, pozwalające składować materiały na wyższych wysokościach (do około 4 metrów), są niezbędne w pracy na magazynach z dużą ilością towaru. Najczęściej wykorzystywane w magazynach są wózki o udźwigu od 1,5 do 3 ton, które przeznaczone są do obsługi palet z towarami. Wyposażenie wózków widłowych wysokiego składowania jest rozmaite. Stosuje się w nich system napędowy oparty na silnikach prądu zmiennego, co zapewnia szybkość jazdy i przenoszenie ładunku z pełną mocą, a także sprawność energetyczną i bezobsługowość. Dodatkowo wózki mogą posiadać system bocznego wysuwu baterii oparty na rolkach, co znacząco upraszcza ich wymianę. Wyposażone są również w urządzenia, które samoczynnie kontrolują dynamikę jazdy pod względem skrętu koła sterującego, posiadają czynność regeneracji energii w czasie zwalniania, automatycznej redukcji prędkości, a ponadto automechanizm podnoszenia i opuszczania masztu.
- Podwieszane: umożliwiają transport razem z towarami.
- Boczne: odpowiednie do przenoszenia towarów o nietypowych wymiarach oraz do stosowania w mniejszych pomieszczeniach, gdzie nie ma dużych możliwości manewru. Wózki z bocznym mechanizmem podnoszenia to wózki z masztem lub karetką z widłami, które mogą być wysuwane lub wciągane wzdłuż wózka.
- Przeciwwybuchowe: stworzone do transportu niebezpiecznych materiałów.
Uniwersalność i osprzęt dodatkowy wózków widłowych
Zróżnicowane zapotrzebowanie produkcyjne w poszczególnych zakładach sprawia, że wózki jezdniowe mogą być wykorzystywane również podczas bardziej zaawansowanych prac transportowych. W związku z tym często wyposaża się je w dodatkowy osprzęt roboczy przystosowany do konkretnej czynności. Wymienny osprzęt do wózków widłowych to zespół wymiennych elementów, które mogą być montowane na urządzeniach w zamian za tradycyjne widły. Dzięki wykorzystaniu dodatkowych elementów, pojazd nie tylko zyskuje możliwości transportowania oraz unoszenia ładunków innych niż palety, ale również nabywa całkowicie nowych umiejętności. Więcej zastosowań wózka to jego większa uniwersalność oraz zysk. Zdecydowanym atutem osprzętu do wózków widłowych jest fakt, iż większość elementów bardzo łatwo się montuje i nie wymaga to pomocy ze strony serwisu wózków widłowych. Dzięki temu, w zależności od potrzeb, nowe akcesoria mogą być montowane i demontowane wymiennie nawet kilkukrotnie w trakcie jednego dnia pracy.
Popularne typy osprzętu
- Łyżki i czerpaki: pozwalają z łatwością transportować materiały o innej strukturze, np. płynne, sypkie, gruz, zboże czy piasek. Najczęściej z ich pomocy korzysta się w branży budowlanej oraz rolnictwie. Istnieje wiele różnorodnych i wielofunkcyjnych rodzajów łyżek i czerpaków do wózków widłowych.
- Pługi śnieżne: zamontowane na wózku widłowym, zamieniają go w niewielki spychacz, który latem można wykorzystywać np. do spychania piasku.
- Wysięgniki: służą do transportowania ładunku podwieszanego, a nie unoszonego od dołu. Wózki z zamontowanymi wysięgnikami używane są często w pracach budowlanych przy dostarczaniu materiałów, w tartakach czy różnego typu zakładach przemysłowych.

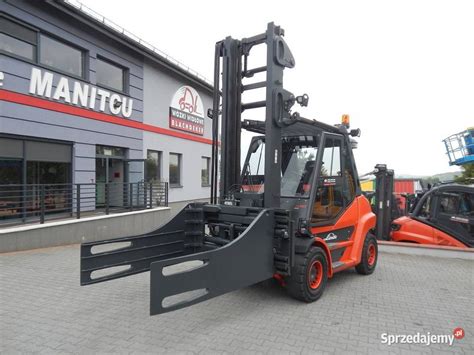

- Chwytaki: następne z szerokiej gamy akcesoriów i części osprzętu do wózków widłowych, jakie można zamontować w zamian tradycyjnych wideł.
- Platformy robocze: jako dodatkowy element wyposażenia są montowane zwykle, ze względu na duży rozmiar, na podnośnikach teleskopowych.
Jeden wózek widłowy z montowanymi zamiennie elementami osprzętu może stać się, w zależności od potrzeb, koparką, żurawiem czy pługiem śnieżnym. Dodatkowy osprzęt może obejmować również przesuw boczny, uchwyty czy obrotnicę.
Bezpieczeństwo i konserwacja wózków widłowych
Wózki widłowe to niezwykle wytrzymałe pojazdy, które służą do transportu bliskiego ciężkich ładunków. Pomimo swojej sprawności, ich części z czasem się zużywają i mogą ulegać awariom podczas intensywnej eksploatacji. W razie jakichkolwiek problemów z funkcjonowaniem sztaplarka nie może być użytkowana, a każda usterka powinna zostać jak najszybciej usunięta.
Najczęściej wymieniane elementy
- Filtry paliwa, powietrza i oleju: odpowiedzialne są za zachowanie wielu mechanizmów oraz podzespołów wózka widłowego w dobrym stanie. W przypadku ich nadmiernego zużycia do wnętrza pojazdu i jego poszczególnych elementów mogą przedostawać się zanieczyszczenia oraz woda, co w konsekwencji często przyczynia się do występowania poważnych awarii.
- Baterie i ich złącza (w wózkach elektrycznych): ulegają najszybszemu zużyciu, dlatego ich stan powinien być na bieżąco kontrolowany. Niesprawny akumulator może doprowadzić do nagłego przerwania pracy wózka widłowego i spowodować niebezpieczeństwo dla jego operatora. Zbyt zużyta bateria nie ma też dostatecznej pojemności, przez co może szybciej się rozładowywać.
- Ogumienie: opony ulegają szybszemu zużyciu szczególnie w przypadku pojazdów eksploatowanych na trudnej, nierównej powierzchni lub na zewnątrz w terenie. Opony pneumatyczne czy superelastyczne nie radzą sobie aż tak dobrze na oblodzonym podłożu. Z technicznego punktu widzenia większą oszczędnością czasu jest wykorzystanie opon superelastycznych i jednorazowy montaż kolców.
Zasady bezpieczeństwa podczas pracy
Zważywszy na bezpieczeństwo, każdy wózek widłowy powinien być wyposażony w diagram udźwigu, który uwzględnia wysokość podnoszenia ładunku oraz środek ciężkości na widłach. Niemniej należy pamiętać, że przy podnoszonym ładunku wózek jest nie do końca stabilny i trzeba go stale kontrolować, by nie dopuścić do przewrócenia się. Obciążenie należy przewozić przy ustawieniu wideł 30 centymetrów powyżej nawierzchni i maszcie pochylonym na operatora.
Przed rozpoczęciem pracy należy dokładnie obejrzeć urządzenie w celu wykrycia ewentualnych usterek. W wózkach widłowych znajduje się wiele elementów zabezpieczenia, jednymi z nich są zabezpieczenia układu hydraulicznego takie jak zawór bezpieczeństwa czy też zawory dławiące na cylindrach. Należy rozpoznawać zabezpieczenia w każdym układzie, ponieważ to od nich w dużej mierze zależy jakość pracy, a także bezpieczeństwo operatora. Jeśli natomiast chodzi o obowiązkowe wyposażenie wózka widłowego, to nie można zapomnieć o tabliczce znamionowej z parametrami, a także o diagramie udźwigu, który informuje o maksymalnej dopuszczalnej masie ładunku.
Ostatnią kwestią dotyczącą pracy na zewnątrz jest parkowanie wózków widłowych w trakcie przerw. W tym przypadku bardzo istotne jest, aby każde urządzenie - bez względu na zastosowany napęd - posiadało miejsce postojowe wewnątrz budynku czy hali. Miejsce takie powinno być zadaszone, osłonięte przed wiatrem, a przede wszystkim suche.
Ewakuacja i awaryjne opuszczanie wózka systemowego
Każdy operator wózków systemowych (operator unoszony wraz z ładunkiem) powinien przejść przez profesjonalne szkolenie, które pozwoli mu zapewnić sobie bezpieczeństwo w przypadku sytuacji zagrażającej życiu lub zdrowiu. Wózki systemowe są wyposażone w urządzenie awaryjnego opuszczania, operatorzy powinni jednak przejść szkolenie, by dowiedzieć się, w jaki sposób należy korzystać z tego typu urządzenia. Opuszczanie wózka odbywa się za pomocą uprzęży ewakuacyjnej i linki.
Uprawnienia do obsługi wózków widłowych
By móc użytkować wózki widłowe, należy ukończyć szkolenie zawodowe na operatora wózków widłowych i zdać egzamin państwowy przed komisją powołaną przez Urząd Dozoru Technicznego (UDT). Uzyskane kwalifikacje UDT na wózki widłowe ważne są 10 lub 5 lat, w zależności od rodzaju (na operatora lub konserwatora). Obecnie osoby uprawnione do obsługi oraz prowadzenia wózków jezdniowych unoszących muszą posiadać zaświadczenie kwalifikacyjne wydane przez UDT.
Uprawnienia dzielą się następująco:
- Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem: ważność 10 lat.
- Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawniający również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia): ważność 5 lat.

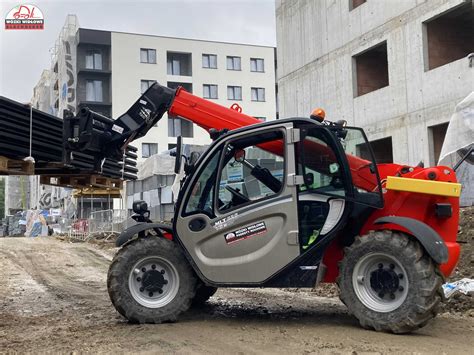

Wózki widłowe a ładowarki teleskopowe
Nowoczesna ładowarka teleskopowa pełni funkcje wielu pojazdów i maszyn, między innymi podnośnika koszykowego, kosiarki, pługu, siewnika lub właśnie wózka widłowego. Ładowarki teleskopowe należące do maszyn i pojazdów wykorzystuje się najczęściej w branży budowlanej, ale również z powodzeniem można stosować je w rolnictwie, leśnictwie oraz przemyśle różnego typu. Są wielozadaniowe i uniwersalne.
Podział ładowarek teleskopowych
Ładowarki teleskopowe dzielimy ze względu na:
- Konstrukcję: podwozia (kołowe przegubowe, kołowe sztywno ramowe), nadwozia (nieobrotowe, obrotowe).
- Rodzaj napędu: napęd hydrostatyczno-mechaniczny, napęd hydrokinetyczno-mechaniczny.
- Sposób zmiany kierunku jazdy: kierowanie za pomocą ruchu kraba, kierowanie wyłącznie przednimi kołami, kierowanie wszystkimi czterema kołami.
Ładowarka teleskopowa zmontowana jest tak, że kabina operatora oraz teleskop są połączone sztywnie z modułem jazdy, a co za tym idzie, nie mogą przemieszczać się w poziomie. Ponadto ładowarki te, w zależności od typu, posiadają jedną parę podpór - tylko z przodu, albo nie mają ich wcale, wtedy podnoszenie ładunku odbywa się na kołach. Natomiast ładowarki obrotowe wyposażone są w obrotnice, która pomaga kabinie operatora wraz z teleskopem obracać się w poziomie nawet o 360°. Ładowarki teleskopowe obrotowe posiadają podpory przednie i tylne, ciężar załadunku obciąża raz bok, innym razem tył, a kolejnym razem przód urządzenia.
Znacząco częściej firmy inwestują w nabycie ładowarki teleskopowej, z uwagi na ich uniwersalność i funkcjonalność. Uprawnienia na ładowarkę teleskopową pozwalają również na obsługę wózków widłowych oraz jej wszystkich pochodnych, co jest dużym atutem w porównaniu z wózkami widłowymi, gdzie uprawnienia pozwalają wyłącznie na wykorzystanie samego wózka widłowego. Popularność na wózki widłowe wyraźnie spadła na rzecz prestiżowych ładowarek teleskopowych.
