Problemy z układem napędowym, takie jak zużycie wieloklinu sprzęgła czy nieprawidłowe działanie skrzyni biegów, są częstą bolączką operatorów maszyn JCB. Niniejszy artykuł przedstawia objawy, przyczyny oraz metody naprawy tych usterek, bazując na doświadczeniach użytkowników i zaleceniach serwisowych.
Wycieranie się Wieloklinu Tarczy Sprzęgła: Objawy i Kluczowe Przyczyny
Usterka polegająca na zmielonym wieloklinie w tarczy sprzęgła może prowadzić do całkowitego braku przeniesienia napędu, nawet po relatywnie niewielkim przebiegu, np. 3000-5000 km od wymiany sprzęgła. Jest to dystans zdecydowanie za mały, jaki może pokonać nowe sprzęgło. Cechą charakterystyczną jest często fakt, że tarcza sprzęgłowa wygląda jak nowa, a okładziny nie są ścięte, co odróżnia tę usterkę od typowego zużycia okładzin.
Po demontażu skrzyni biegów i docisku sprzęgła zauważamy, że wieloklin tarczy został całkowicie zniszczony. O dziwo, frez na wałku skrzyni często nie wskazuje żadnych uszkodzeń.
Główna Przyczyna: Niewłaściwy Montaż Docisku Sprzęgła
Jednym z najczęstszych powodów tej usterki są śruby docisku, które zostały założone ponownie lub dokręcone niewłaściwym momentem. Jest to możliwe, ponieważ odległość pomiędzy masami jest bardzo mała, a śruby te mogą spowodować podparcie masy wtórnej DKZ (Dwumasowego Koła Zamachowego) i pracę masy wtórnej wraz z tarczą pod kątem. Tarcza sprzęgłowa w tym rozwiązaniu posiada sztywną piastę, co w połączeniu z wałkiem sprzęgłowym napierającym na ustawianą tarczę pod kątem, prowadzi do degradacji wieloklinu. Zęby stają się coraz bardziej spiczaste, co skutkuje ich szybkim zniszczeniem.

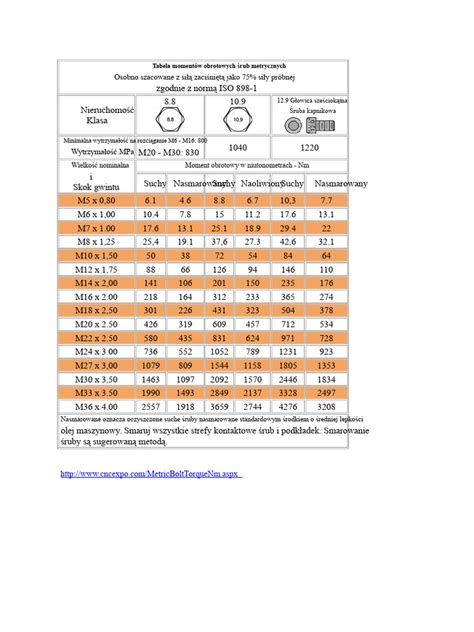

Dlatego też, w dociskach tego typu, należy zawsze montować nowe śruby, zgodnie z instrukcją dołączoną do zestawu RepSet. Niedopuszczalne jest dokręcanie śrub kluczem pneumatycznym, co niestety czasami jest praktykowane ze względu na brak układu samoregulacji. Prawidłowy moment dokręcenia śrub docisku mieści się w zakresie 12-15 Nm dla śrub M6 (w zależności od kodu silnika).
Kontrola Wałka Sprzęgłowego
Kolejną ważną kwestią jest kontrola stanu wałka sprzęgłowego. Jego niedopuszczalny stan dodatkowo przyspieszy zużycie wieloklinu tarczy lub będzie objawem głębszych problemów z osiowaniem układu. Warto upewnić się, że wieloklin na wałku pasował do wieloklinu w tarczy, a docisk nie nosił śladów nadmiernego tarcia i przegrzania.
Sprzęgło kupione jako komplet, łącznie z dwumasą, powinno być idealnie dopasowane. Po zarzuceniu kolejnej tarczy na skrzynię brak luzu lub minimalny luz jest prawidłowy.
Inne Problemy z Układem Napędowym w Maszynach JCB
Poza bezpośrednim zużyciem wieloklinu sprzęgła, maszyny JCB mogą doświadczać szeregu innych problemów z układem napędowym i skrzynią biegów. Poniżej przedstawiono przykłady i rozwiązania zgłaszane przez użytkowników.
Problemy z Jazdą w Koparko-Ładowarkach JCB 3CX (Starsze Modele)
Właściciele starszych modeli, np. JCB 3CX z 1986 roku, zgłaszają problemy z jazdą do przodu - maszyna po przełączeniu mechanicznego rewersu do przodu ledwo się toczy i nie ruszy pod górkę, podczas gdy jazda do tyłu jest prawidłowa. Często towarzyszy temu brak reakcji sprzęgła po jego naciśnięciu. W takich przypadkach podejrzenie pada na zmiennik momentu obrotowego, a konkretnie na zużyte tarczki. Po rozebraniu zmiennika okazuje się, że "z tarczek zostały tylko blachy", a także występują pęknięcia tzw. "słoneczka". W takich przypadkach zaleca się również wymianę pompy jazdy, jeśli posiada niepokojące rysy, oraz oczywiście wszystkich uszczelniaczy.
PRÓBY JCB 406😀I SKŁADANIE PRZEKŁADNI OD BOMAG 772 😀 NO I TULEJOWANIE ,BO CÓŻ BY INNEGO 🤣
Istotnym aspektem jest również kontrola oleju. Użytkownicy zgłaszali, że spuszczony ze zmiennika olej był "mętny, zburzony i brunatny zamiast czerwony". Może to świadczyć o przegrzewaniu się układu, zanieczyszczeniu lub użyciu niewłaściwego oleju (np. "Hipol", który może być "za gęsty" i generować problemy). Warto także sprawdzić, czy simmering od skrzyni nie przepuszczał. W maszynach tych istnieje również możliwość zamontowania zamiennika filtra oleju bez problemu.
Problemy z Automatyczną Skrzynią Biegów w Ładowarce JCB 530 SXL (2002)
W przypadku ładowarki JCB 530 SXL z 2002 roku, użytkownicy doświadczają specyficznych problemów z automatyczną skrzynią biegów. Przy manualnej zmianie biegów (przełącznikiem w lewej manetce) wszystkie biegi działają do przodu i do tyłu, choć niektóre włączają się z opóźnieniem. W trybie automatycznym występuje wrażenie braku pierwszego i czwartego biegu. Maszyna osiąga maksymalnie około 27 km/h na trzecim biegu, a po przekroczeniu tej prędkości skrzynia "rozłącza się", a maszyna zwalnia do 25 km/h. Sporadycznie zdarza się, że "coś się rozblokuje" i maszyna osiąga wyższe prędkości (np. 35 km/h przy 2000 obr/min).
Podejrzenia padają na problemy z czujnikami, ECU, filtrami oraz wiązką elektryczną. Diagnostyka tego typu usterek wymaga szczegółowego sprawdzenia każdego z tych elementów, często z wykorzystaniem specjalistycznego sprzętu diagnostycznego. Użytkownicy zgłaszają potrzebę precyzyjnej diagnostyki i pomocy w odnalezieniu poszczególnych czujników.
PRÓBY JCB 406😀I SKŁADANIE PRZEKŁADNI OD BOMAG 772 😀 NO I TULEJOWANIE ,BO CÓŻ BY INNEGO 🤣
Zapobieganie Awarim Układu Napędowego
Aby zminimalizować ryzyko wystąpienia poważnych awarii układu napędowego w maszynach JCB, kluczowe jest przestrzeganie kilku zasad:
- Używanie nowych części: Zawsze montuj nowe śruby docisku sprzęgła i inne elementy wymagane przez producenta.
- Prawidłowe momenty dokręcania: Stosuj zalecane momenty dokręcania, unikając kluczy pneumatycznych tam, gdzie precyzja jest kluczowa.
- Regularna kontrola oleju: Sprawdzaj jakość i poziom oleju w zmienniku i skrzyni biegów, wymieniając go zgodnie z harmonogramem. Używaj olejów o odpowiednich specyfikacjach.
- Weryfikacja stanu podzespołów: Dokładnie sprawdzaj stan wałków, tarczek i innych elementów podczas każdej interwencji serwisowej.
- Wczesna diagnostyka: Nie ignoruj wczesnych objawów problemów z jazdą czy zmianą biegów. Wczesna diagnostyka może zapobiec kosztownym naprawom.
