Betoniarka jest kluczową maszyną w procesie przygotowywania mieszanki betonowej, znajdującą zastosowanie zarówno na małych placach budowy, jak i w dużych projektach infrastrukturalnych. Wybór odpowiedniego typu betoniarki zależy od specyficznych wymagań projektu, w tym od pożądanej wydajności, rodzaju mieszanki betonowej oraz warunków eksploatacji.
Klasyfikacja Betoniarek
W zależności od sposobu pracy, rozróżniamy betoniarki o pracy okresowej i ciągłej. Ponadto, betoniarki dzieli się na wolnospadowe oraz betoniarki o mieszaniu przymusowym. Podział ten odnosi się do obu typów pracy (okresowej i ciągłej). Betoniarki mogą być również stałe, przewoźne lub samochodowe.
Betoniarki o pracy okresowej
W betoniarkach o pracy okresowej proces mieszania składników, a także ich podawanie i odbiór gotowej masy betonowej, odbywa się w określonych cyklach. Mieszalniki betoniarek o pracy okresowej mają różną pojemność, od 250 do 2500 litrów i więcej. Rozróżnia się pojemność geometryczną, wsypową i użyteczną (zarobową) mieszalnika. Pojemność wsypowa jest równa sumie objętości poszczególnych składników betonu w jednym zarobie, czyli w jednorazowej porcji. Pojemność użyteczną określa się pojemnością uzyskanej mieszanki betonowej z jednego zarobu i jest ona zawsze mniejsza od pojemności wsypowej. Pojemność mieszalnika betoniarek produkowanych przez przemysł krajowy podawana jest w litrach i dotyczy pojemności wsypowej.

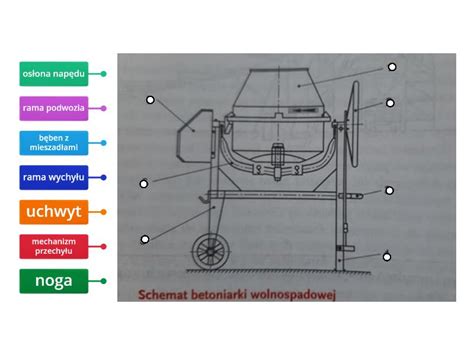

Betoniarki wolnospadowe o pracy okresowej
Betoniarki wolnospadowe o pracy okresowej mogą być wyposażone w podwozie jedno- lub dwuosiowe. Mogą posiadać oś poziomą z koszem załadowczym i wsuwaną rynną wyładowczą, być wychylne (w których wyładowywanie gotowej masy betonowej odbywa się przez przechylenie mieszalnika) lub wywrotne z mieszalnikiem o kształcie gruszki, jednokomorowe.
Jako przykład betoniarki wolnospadowej może służyć betoniarka typu BWE-400 z napędem elektrycznym, gdzie liczba po symbolu literowym wskazuje na pojemność wsypową mieszalnika.
Wśród betoniarek wolnospadowych największe zastosowanie znalazły betoniarki z mieszalnikiem walcowym (np. typu BWE-400) i betoniarki przechylne o mieszalniku w kształcie dwóch stożków ściętych o wspólnej podstawie. Betoniarki z mieszalnikiem walcowym charakteryzują się prostą konstrukcją, ale są mniej ekonomiczne w eksploatacji ze względu na dłuższy okres mieszania składników i wyładowywania mieszanki betonowej, co przekłada się na niższą wydajność. Czas mieszania i wyładowywania wzrasta, gdy zawartość wody w masie betonowej maleje lub gdy zmniejsza się ilość dozowanego cementu. Podobne objawy występują przy większych pojemnościach mieszalnika, a także gdy kruszywo jest drobniejsze. Inną ujemną stroną tych betoniarek jest szybkie zużywanie się ścianek, łopatek i rynny wyładowczej przy wytwarzaniu masy betonowej zawierającej grubsze frakcje kruszywa (80-120 mm).
Betoniarki z mieszalnikiem stożkowym o pojemności 2400 litrów są pod tym względem lepsze. Dzięki innemu układowi łopatek, mieszanie składników masy betonowej odbywa się w dolnej części mieszalnika, co przyczynia się do mniejszego zużycia ścianek i łopatek mieszalnika, szczególnie widocznego przy kruszywie grubszym. Wyładowywanie masy betonowej następuje po zmianie kierunku obrotu mieszalnika i przechyleniu go o 60°. Czas mieszania jest krótszy, a opróżnianie trwa 10-15 sekund. Ogólny ciężar betoniarek przechylnych i moc zainstalowanych silników są również mniejsze. Betoniarki te znalazły szerokie zastosowanie w budownictwie wodnym.
Betoniarki o mieszaniu przymusowym
Mieszanie przymusowe stosowane jest w betoniarkach o pracy okresowej i ciągłej. Rozróżnia się dwa sposoby mieszania przymusowego:
- Przez obracające się mieszadła osadzone na wale pionowym i nieruchomym mieszalniku o kształcie niskiej miski walcowej.
- Przez mieszadła obracające się w jednym kierunku, przy jednoczesnym obracaniu się mieszalnika w kierunku przeciwnym (betoniarki przeciwbieżne).
Betoniarki o mieszaniu przymusowym nadają się lepiej od betoniarek wolnospadowych do produkcji masy betonowej o konsystencji wilgotnej. Przemysł krajowy produkuje przeważnie betoniarki przeciwbieżne BP-250 z podwoziem na kołach stalowych i koszem zasypowym oraz betoniarki przeciwbieżne BP-500 i BP-500 scalone. Różnica między tymi ostatnimi typami polega na tym, że do betoniarki 500 (scalonej) wchodzą dodatkowe zespoły, takie jak wciągarka, pomost, prowadnica i kosz zasypowy.
Betoniarki o pracy ciągłej
Betoniarki o pracy ciągłej to urządzenia, w których proces mieszania składników wchodzących w skład masy betonowej odbywa się w sposób nieprzerwany. W sposób ciągły odbywa się również proces podawania składników zarobu i odbiór gotowej masy betonowej. Betoniarki te różnią się od betoniarek o pracy okresowej zarówno pod względem konstrukcji, jak i eksploatacji tych maszyn. Proces wytwarzania masy betonowej w sposób ciągły może odbywać się w trzech rodzajach betoniarek, z czego najczęściej spotykane są te z mieszalnikiem obrotowym (wolnospadowe) oraz z mieszalnikiem nieobrotowym, które charakteryzują się mieszaniem przymusowym.
Betoniarki wolnospadowe o pracy ciągłej
Betoniarkami o pracy ciągłej posiadającymi mieszalnik obrotowy są betoniarki typu wolnospadowego. W ich przypadku zasada mieszania jest podobna jaka występuje w betoniarkach wolnospadowych o pracy okresowej. Głównym elementem tego urządzenia jest mieszalnik o kształcie cylindra, wykonywany z blachy. W jego wnętrzu umieszczona jest łopatka, która służy do podnoszenia składników masy betonowej oraz spiralne taśmy służące do przesuwania masy w kierunku otworu spustowego. Obroty mieszalnika, jego długość oraz długość spirali należy tak dobierać, żeby po jego jednorazowym przejęciu składników poprzez mieszalnik były bardzo dokładnie wymieszane i opuszczały mieszalnik w postaci jednorodnej masy betonowej. Czasami można spotkać się z betoniarkami, w których stosowany jest dodatkowy poziomy wał z dwoma mieszadłami, które poruszają się w początkowej części mieszalnika. Mieszadła te służą do wstępnego mieszania składników masy betonowej. Mieszalniki te obracają się na stalowych rolkach i zazwyczaj są one umieszczane poziomo.
Przykładem betoniarki o ciągłej pracy posiadającej obrotowy mieszalnik jest betoniarka wolnospadowa posiadająca łopatki spiralne, wykonywane z grubej blachy o kształcie śruby. Taka betoniarka złożona jest z mieszalnika walcowego, podstawy mieszalnika, łopatek wykonywanych z blachy o postaci podwójnej śruby, leja wsypowego, wałków oporowych, urządzenia służącego do wstrząsania mieszalnika oraz urządzenia służącego do zasilania w wodę. Podobna betoniarka oprócz tego posiada silnik, reduktor, wał mieszadłowy z łopatkami służącymi do przymusowego mieszania składników, łopatek ruchomych, przekładni zębatej, przekładni łańcuchowej, otworu wysypowego, otworu wsypowego oraz wałków oporowych mieszalnika.
Przykład betoniarki Regulus
Rozwiązaniem konstrukcyjnym, które może być spotykane w Polsce, jest betoniarka wolnospadowa typu Regulus o pracy ciągłej. Betoniarka ta posiada mieszalnik obrotowy, który znajduje się na podwoziu z kół metalowych. Mieszalnik występujący w tej betoniarce jest jednoosiowy, dwuotworowy, nieprzechylny. Urządzenie zasilające podaje składniki zarobu w sposób ciągły w postaci strumieni konkretnych składników. Ich objętość na jednostkę czasu jest utrzymywana na odpowiednim, wymaganym poziomie, a suche składniki umieszcza się w stale uzupełnianych zasobnikach.
Elektryczne Betoniarki - Nowoczesne Rozwiązania
Elektryczne betoniarki zyskują na popularności dzięki korzyściom dla środowiska oraz oszczędnościom finansowym. Wybierając ten rodzaj urządzenia, użytkownicy mogą liczyć na niższe rachunki za energię oraz mniejszy wpływ na otoczenie. Warto zwrócić uwagę na nowoczesne modele, które charakteryzują się wysoką efektywnością energetyczną. Dzięki tym cechom elektryczne betoniarki stają się coraz bardziej pożądane w różnych branżach budowlanych.
Zużycie energii i czynniki wpływające
Zużycie energii przez elektryczne betoniarki zależy od kilku istotnych czynników. Moc silnika odgrywa kluczową rolę - im wyższa moc, tym większe zużycie prądu. Jednak moc musi być dostosowana do rodzaju wykonywanej pracy, aby uniknąć nieefektywności. Kolejnym elementem jest czas pracy urządzenia; dłuższe okresy eksploatacji prowadzą do większego poboru energii. Ważne jest również obciążenie betoniarki - przy dużych ilościach materiału silnik pracuje intensywniej, co zwiększa zużycie energii. Aby zmniejszyć koszty eksploatacji, warto wybierać modele o niskim poborze mocy oraz stosować je w sposób optymalny, dbając o odpowiednie obciążenie i czas pracy.
Elektryczne betoniarki zużywają mniej energii niż ich spalinowe odpowiedniki, co przekłada się na niższe koszty eksploatacji. Urządzenia te są bardziej efektywne, dzięki czemu można zaoszczędzić na rachunkach za prąd. Warto jednak pamiętać, że cena energii elektrycznej może różnić się w zależności od regionu. Porównując wpływ na środowisko naturalne, należy zauważyć, że elektryczne betoniarki emitują znacznie mniej zanieczyszczeń niż spalinowe wersje tego sprzętu. Wybierając odpowiedni model elektrycznej betoniarki z silnikiem do pracy, warto uwzględnić zarówno koszty eksploatacji, jak i oddziaływanie na otoczenie naturalne.
Modele dostępne na rynku i ich parametry
Elektryczne betoniarki dostępne na rynku różnią się mocą silników, pojemnością bębna oraz innymi parametrami. Przykładowo, modele o mocy 1500 W mogą mieć pojemność bębna wynoszącą 120 litrów, co sprawia, że nadają się do małych prac budowlanych. Z kolei urządzenia z mocą 3000 W i pojemnością 200 litrów będą odpowiednie w większych projektach. Istotnym parametrem wpływającym na zużycie energii jest efektywność silników - nowoczesne betoniarki energooszczędne potrafią znacznie ograniczyć pobór prądu przy zachowaniu wysokiej wydajności.
Przykład: Betoniarka wolnospadowa SKIVA
Betoniarka wolnospadowa SKIVA o napędzie elektrycznym (np. model 200/165L z silnikiem 1200 W) przeznaczona jest do produkcji mieszanek betonowych o konsystencji ciekłej, półciekłej i plastycznej oraz zapraw cementowych i cementowo-wapiennych, najczęściej stosowanych na budowach niewielkich obiektów mieszkalnych, usługowych itp. Może być używana do mieszania materiałów sypkich na sucho i mokro. Betoniarki SKIVA odznaczają się prostą konstrukcją, łatwą i bezpieczną w obsłudze. Rama z przymocowanymi kołami i uchwytem umożliwia swobodne przemieszczanie urządzenia. Betoniarka posiada nożną blokadę i jest przystosowana do zasilania napięciem znamionowym 230V~50Hz z zastosowaniem ochrony przeciwporażeniowej.
Porady dotyczące minimalizacji zużycia energii
Aby zminimalizować zużycie energii podczas pracy z elektrycznymi betoniarkami, warto zastosować kilka praktycznych porad. Przede wszystkim należy wybierać odpowiednie ustawienia maszyny do wykonywanego zadania. Dostosowanie prędkości obrotów bębna oraz czasu mieszania do specyfiki używanych materiałów może znacząco wpłynąć na oszczędność energii. Kolejnym aspektem jest optymalizacja procesów pracy - planowanie kolejności działań oraz unikanie zbędnych przestojów pozwoli na efektywne wykorzystanie energii.
Przyszłość Elektrycznych Betoniarek i Innowacje w Branży
Elektryczne betoniarki odgrywają istotną rolę w branży budowlanej, jednak ich przyszłość będzie zależała od zdolności do adaptacji do rosnących wymagań dotyczących zrównoważonego rozwoju i efektywności energetycznej. W miarę jak przemysł budowlany dąży do zmniejszenia swojego wpływu na środowisko, istnieje potrzeba opracowywania bardziej energooszczędnych rozwiązań oraz wykorzystywania odnawialnych źródeł energii.
Testy prototypowych pojazdów i zaawansowane systemy
Prototypowy pojazd Putzmeister iONTRON e-Mixer, zasilany wyłącznie energią elektryczną, będzie używany w ramach testów przez zespoły wytwórni betonu CEMEX w Pruszkowie oraz Warszawie. Testy potrwają tydzień. Firma CEMEX stale poszukuje ekologicznych rozwiązań transportowych, a zeroemisyjne betonomieszarki stanowią naturalny przedmiot ich zainteresowania, w poszukiwaniu pojazdów zarówno ekologicznych, jak i niezawodnych. CEMEX to pierwsza firma z branży materiałów budowlanych, która przeprowadza testy elektrycznych betonomieszarek na tak dużą skalę w wielu krajach, z sukcesami zakończonymi m.in. w flocie samochodów osobowych CEMEX Polska, gdzie od początku 2022 roku z powodzeniem eksploatuje się samochody z napędem hybrydowym. W tym roku wymieniono ponad 100 samochodów z napędem klasycznym na nowe pojazdy z napędem hybrydowym. Decyzje firmy dotyczące transportu osobowego mają związek z globalnym zaangażowaniem CEMEX w działania zmierzające do ograniczenia zmian klimatu. Napęd hybrydowy charakteryzuje się obniżonym zużyciem paliwa, a co za tym idzie - ograniczoną emisją szkodliwych substancji.
Wdrażanie ekologicznych rozwiązań w transporcie wpisuje się w globalną strategię CEMEX „Future in Action”. Jej celem jest przeciwdziałanie zmianom klimatu, m.in. poprzez redukcję emisji dwutlenku węgla w zakładach produkcyjnych. Portfolio produktów CEMEX Polska jest ponadto konsekwentnie wzbogacane o niskoemisyjne rozwiązania dla zrównoważonego budownictwa. W 2021 roku firma zaoferowała swoim klientom cement i betony Vertua®, które pozwalają na znaczącą redukcję śladu węglowego w ramach realizowanych inwestycji.
Również na arenie międzynarodowej obserwujemy postępy. Światowej klasy elektryczna betoniarka samochodowa 408P, zaprojektowana i wyprodukowana przez SANY Group, renomowanego chińskiego producenta sprzętu ciężkiego, przeszła niedawno badanie zgodności ze zaktualizowanymi przepisami rozporządzenia UE w sprawie ogólnego bezpieczeństwa produktów (GSR - General Safety Regulation). Uzyskanie świadectwa zgodności z nowymi przepisami oznacza, że betoniarka samochodowa 408P firmy SANY spełnia obecnie pięć standardów wymaganych przez GSR. Proces certyfikacji został przeprowadzony pod nadzorem TÜV Rheinland, wiodącego dostawcy usług technicznych. Wyniki testów wykazały, że elektryczna betoniarka samochodowa SANY 408P jest bezpieczna i niezawodna oraz spełnia przepisy i normy UE. Unijne rozporządzenie GSR zostało wprowadzone w 2019 r. w celu zwiększenia ochrony osób znajdujących się w pojazdach i niechronionych użytkowników dróg, takich jak piesi czy rowerzyści, z myślą o ograniczeniu do minimum liczby wypadków drogowych i ich ofiar poprzez zapewnienie wyższego poziomu bezpieczeństwa pojazdów.
Funkcja ISA (Intelligent Speed Assistance) alarmuje kierowcę, gdy ten przekracza dozwoloną prędkość. System ten, opracowany przez SANY, przeszedł testy drogowe na ponad 6 tys. km w 10 krajach UE, z czego na 431 kilometrach były to testy w warunkach rzeczywistych obejmujących obszary miejskie, wiejskie, autostrady i inne tereny. Z kolei system MOIS (Moving Off Information System), również poddany testom, pozwala monitorować i informować kierowcę o pieszych i rowerzystach znajdujących się w martwym punkcie.
SANY: Pompa do betonu SY37 RZ5 na podwoziu Volvo FMX380 6×4
Betoniarki Samojezdne i Specjalistyczne Rozwiązania Transportowe
Betoniarka samojezdna Carmix 25 FX to alternatywa dla betonomieszarki Carmix 2,5 TT. Nie posiada przeszklonej kabiny, dzięki czemu jest tańsza. Łączy w sobie stosunkowo niewielką wagę z dużą pojemnością bębna - 3450 litrów w jednym cyklu roboczym, co przekłada się na wydajność 10 m³ na godzinę. Podwójny ślimak miksujący gwarantuje najwyższą jakość betonu. Szybkie przemieszczanie maszyny pomiędzy placami budów i łatwe przygotowywanie mieszanki betonowej za pomocą jednego joysticka to kluczowe zalety tych maszyn.
W zakresie transportu betonu dostępne są różnorodne rozwiązania. Kompletne zabudowy i konstrukcje wyróżniają się solidnością i trwałością nawet w najtrudniejszych warunkach eksploatacji, a usztywniona i wyjątkowo solidna rama stanowi serce urządzenia. Bardzo nisko położony środek ciężkości oraz zoptymalizowany rozkład obciążenia zapewniają zwiększone bezpieczeństwo podczas wszystkich faz pracy: napełniania, transportu i rozładunku. Oszczędność masy jest kluczowa zarówno w krajach z ograniczeniami nacisku na oś, jak i ogólnie w celu zwiększenia ładowności. Główne zalety to optymalne wykorzystanie zasobów i obniżenie kosztów transportu betonu za każdy przewieziony metr sześcienny. Dla obu przypadków oferowane są warianty betoniarek L (Light) oraz SL (Super Light), które są liderami zarówno pod względem oszczędności masy własnej, jak i trwałości.
