W transporcie materiałów sypkich, takich jak piasek, gruz czy asfalt, dobór odpowiedniego sprzętu ma kluczowe znaczenie już na etapie załadunku i wyładunku. Właśnie tu wchodzą w grę wymiary naczepy wywrotki, które decydują o pojemności, stabilności przy wyładunku oraz zużyciu paliwa. W tym artykule przedstawiamy konkretne wskazówki, jak analizować parametry naczep wywrotek, jak przełożyć je na realną pracę i ile metrów sześciennych (m³) ma naczepa wywrotka w różnych wersjach. Zrozumienie tych aspektów to nie tylko kwestia estetyki, ale przede wszystkim czystej praktyki i wskaźnik efektywności pracy.
Znaczenie Wymiarów w Transporcie Materiałów Sypkich
Naczepa wywrotka to jedno z najbardziej uniwersalnych narzędzi w transporcie materiałów sypkich. Widzisz ją niemal wszędzie - na budowie, w kopalni kruszyw, przy modernizacji dróg czy podczas prac rolniczych. Jej zadanie jest pozornie proste: przewieźć ładunek i rozładować go przez uniesienie skrzyni (zazwyczaj do tyłu, rzadziej na bok).
Dlaczego wymiary są tak ważne? Ponieważ decydują o wszystkim, od ładowności i stabilności, po spalanie, bezpieczeństwo i trwałość pojazdu. Dłuższa skrzynia oznacza większą kubaturę, czyli możliwość przewiezienia większej objętości materiału, ale też wyższy środek ciężkości. A to już ryzyko utraty równowagi przy wywrocie na nierównym terenie. Dobór wymiarów naczepy wywrotki to zatem nie kwestia estetyki, lecz czystej praktyki. W skrócie: wymiary naczepy to nie tylko liczby w katalogu - to realny wskaźnik efektywności pracy i rentowności całego transportu.
Na budowie często liczy się kompaktowość i nisko położony środek ciężkości. Tam wygrywa stalowa wanna o mniejszych gabarytach. Przy przewozie zboża, trocin czy żwiru na długich trasach lepiej sprawdzi się aluminiowa naczepa o większej pojemności i niższej masie własnej.
Przepisy Prawne Dotyczące Wymiarów Pojazdów Ciężarowych w Polsce i UE
Wymiary samochodów ciężarowych, w tym naczep, są jasno określone w rozporządzeniu Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia. Wymiary naczepy są określone przez przepisy krajowe i mają znaczenie dla transportu towarów. Maksymalna dopuszczalna długość samochodu ciężarowego w Polsce wynosi zwykle 12 metrów dla pojazdu pojedynczego. W przypadku pojazdu członowego (ciągnik siodłowy z naczepą) dopuszczalna długość zestawu nie może przekraczać 16,5 metra. Standardowa dopuszczalna szerokość pojazdu ciężarowego to zazwyczaj 2,55 metra, choć dla naczep izotermicznych może wynosić 2,60 metra. Maksymalna wysokość samochodu ciężarowego w Polsce to 4 metry. Zbyt wysoka skrzynia wywrotki przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość, stwarzając problemy, np. pod wiaduktami.
Warto jednak zauważyć, że istnieją pewne wyjątki i odstępstwa od standardowych wymiarów, np. dla pojazdów specjalistycznych lub transportu ładunków wyjątkowych. W takich przypadkach konieczne jest uzyskanie odpowiednich zezwoleń.

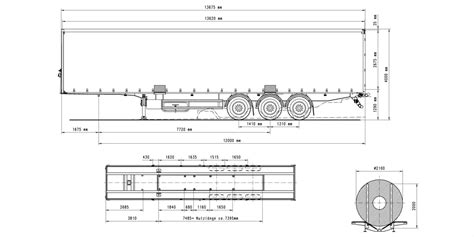

Standardowe Wymiary Naczep Wywrotek i Szerokość Skrzyni Ładunkowej
Naczepy wywrotki, znane również jako kippery, posiadają jednolitą konstrukcję podłogi oraz przedniej, tylnej i bocznych ścian, natomiast pozbawione są dachu, co ułatwia załadunek towarów z góry. Na pierwszy rzut oka wszystkie naczepy wywrotki wyglądają podobnie. Jednak kilka centymetrów różnicy w długości czy wysokości burty potrafi diametralnie zmienić ich możliwości załadunkowe.
- Długość skrzyni ładunkowej: Najczęściej spotykane wymiary mieszczą się w przedziałach od 7,2 do 8,5 metra, a dla standardowych naczep wywrotek nawet od 8,5 metra do 10,5 metra długości.
- Szerokość skrzyni ładunkowej: Typowy zakres to 2,30-2,38 metra. Jest to kluczowy parametr, który bezpośrednio wpływa na możliwości załadunku, zwłaszcza w kontekście szerokości koparek czy innych urządzeń ładujących.
- Wysokość burty: Zazwyczaj od 1,4 do 1,7 metra.
W praktyce te wymiary dają od 24 do 33 m³ pojemności w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych. Dla lepszego zobrazowania: skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Wystarczy jednak podnieść burty do 1,7 m, by pojemność wzrosła o kolejne 4 m³. To pozornie niewielka różnica, ale w skali dnia czy tygodnia potrafi przełożyć się na jeden dodatkowy kurs mniej, a więc realną oszczędność paliwa i czasu.
Pojemność Naczepy Wywrotki a Rodzaj Ładunku
W codziennym funkcjonowaniu branży budowlanej, rolniczej czy transportowej jednym z najczęściej analizowanych parametrów jest bez wątpienia pojemność naczepy wywrotki w m³. Odpowiedź na pytanie "ile m³ ma jedna wywrotka?" jest kluczowa dla optymalizacji transportu. Pojemność naczepy wywrotki w m³ musi odpowiadać nie tylko rodzajowi ładunku, ale także specyfice tras, warunkom terenowym i oczekiwaniom logistycznym.
- 25 do 28 m³: To wersje uznawane za najbardziej uniwersalne - idealne na plac budowy, do transportu piasku, żwiru, gruzu czy mas bitumicznych. Jeśli wozisz ciężkie ładunki (asfalt, kamień, gruz), wybierz naczepę niższą i krótszą, o pojemności do 27 m³.
- 30 do 35 m³: Naczepy o tej kubaturze są dedykowane do transportu materiałów sypkich o mniejszej gęstości - takich jak trociny, torf, wapno czy niektóre frakcje odpadów. Tu pojemność pozwala przewieźć znacznie więcej objętości, przy zachowaniu masy mieszczącej się w ramach przepisów drogowych.
- Powyżej 35 m³, nawet do 45-50 m³: Takie modele najczęściej spotkamy w branży rolniczej lub tam, gdzie liczy się przede wszystkim objętość ładunku, a nie jego waga. Kukurydza, zboża, siano, pasze - te wszystkie materiały zajmują dużo miejsca, ale nie ważą wiele.
Pojemność naczepy typu wywrotka to dane wyrażane w metrach sześciennych (m³), które odnoszą się do objętości przestrzeni ładunkowej. W praktyce - 30 m³ oznacza, że zmieścimy 30 000 litrów materiału.
Ładowność Naczepy Wywrotki
Ładowność to maksymalna masa ładunku, jaką może przewieźć pojazd zgodnie z przepisami i konstrukcyjnymi możliwościami. W branży TSL często mówi się o tonażu i dopuszczalnym obciążeniu, ale sama ładowność to nie wszystko. Jej realna wartość zależy od kilku powiązanych ze sobą czynników, a jednym z najważniejszych są wymiary naczepy wywrotki.
Nie można zapominać o masie własnej i DMC całego zestawu. Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem siodłowym to 35 ton (w niektórych przypadkach do 40-44 ton w transporcie intermodalnym). Oznacza to, że każda tona mniej w konstrukcji naczepy to tona więcej możliwego ładunku. Dla naczep wywrotek typowa maksymalna ładowność wynosi do 30 ton. Dbałość o odpowiednią ładowność samochodu ciężarowego jest kluczowa dla efektywności transportu. Zbyt mała ładowność prowadzi do niewykorzystanych zasobów, podczas gdy przekroczenie dopuszczalnej ładowności może naruszać przepisy i zwiększać ryzyko wypadku.
Czynniki wpływające na ładowność:
- Masa własna pojazdu: Im niższa masa własna, tym większa ładowność.
- Liczba osi i rozstaw osi: Pojazdy ciężarowe z większą liczbą osi i odpowiednim rozstawem osi mają większą ładowność, ponieważ więcej osi równomiernie rozkłada masę i zapewnia lepszą stabilność.
- Maksymalna dopuszczalna masa całkowita (DMC): To maksymalna suma masy własnej pojazdu i ładunku, którą pojazd może przewozić.
- Dystrybucja masy: Równomierne rozłożenie masy ładunku na poszczególne osie pojazdu jest kluczowe dla bezpieczeństwa i wydajności transportu.
Jak działa układ hydrauliczny wywrotki | BLINCE
Praktyczne Wskazówki Przy Wyborze Naczepy Wywrotki
Dobrze dobrana naczepa to sprzęt, który naprawdę ułatwia pracę. Oto kilka praktycznych wskazówek:
- Dopasowanie do ładunku: Długa, ale niska naczepa może pomieścić dużo lekkiego, ale objętościowego materiału (np. zboże). Natomiast naczepa o niższym nadwoziu i wzmocnionej ramie, choć może mieć mniejszą objętość (np. 25 m³), udźwignie znacznie więcej ciężkiego kruszywa.
- Wysokość siodła: Nie zapomnij sprawdzić wysokości siodła ciągnika. Standard to ok. 1,15 m. Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość.
- Oś podnoszona: Rozważ oś podnoszoną, która przy pustym powrocie zmniejsza zużycie opon i paliwa.
- Unikanie błędów: Najczęstszy błąd to kupno zbyt dużej naczepy do ciężkich materiałów. Wtedy i tak nie wykorzystasz jej pojemności, a spalisz więcej paliwa.
- Teren pracy: Praca w mieście lub na ciasnym terenie wymaga krótszych i bardziej zwrotnych naczep.
Najczęściej Zadawane Pytania
1. Jaka jest różnica między naczepą wywrotką a przyczepą wywrotką?
Naczepa wywrotka wymaga ciągnika siodłowego i jest częścią zestawu drogowego o DMC do 35 ton (lub więcej w specyficznych przypadkach). Przyczepa wywrotka ma własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy, będąc odrębnym pojazdem.

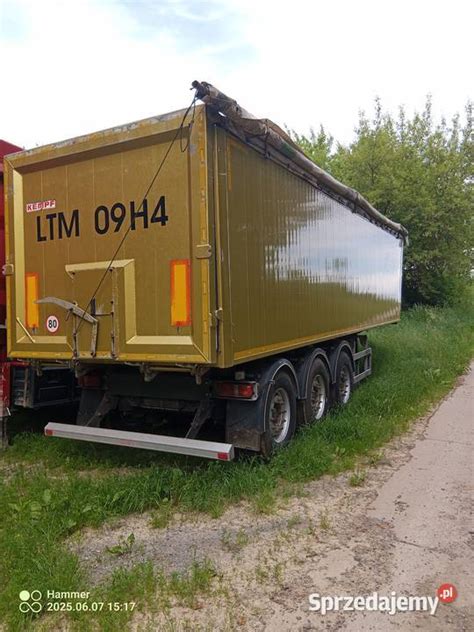

2. Kiedy wybrać naczepę stalową, a kiedy aluminiową?
Aluminium sprawdza się przy lekkich materiałach sypkich (zboże, piasek, trociny), bo pozwala zwiększyć ładowność i zmniejszyć spalanie dzięki niższej masie własnej. Stalowe wywrotki, cięższe i bardziej odporne na uderzenia, są lepsze do transportu ciężkich i abrazyjnych ładunków, takich jak kamień czy gruz.
3. Jak obliczyć pojemność naczepy wywrotki?
Najprościej pomnożyć długość × szerokość × wysokość skrzyni (wszystko w metrach), a wynik przeliczyć na metry sześcienne. Przykładowo: 7,5 × 2,3 × 1,5 m = 25,9 m³.
4. Czy wymiary naczepy wywrotki mogą być konfigurowane indywidualnie?
W pewnym zakresie tak. Wielu producentów oferuje konfiguracje indywidualne (wysokość burty, grubość blach, typ osi). Trzeba jednak zachować zgodność z przepisami dotyczącymi maksymalnej długości i wysokości zestawu oraz dopuszczalnej masy całkowitej (DMC).
5. Jakie są skutki przeciążenia naczepy wywrotki?
Najczęstsze to nadmierne zużycie opon, spowolnione podnoszenie skrzyni, odkształcenia ramy lub problemy z hamowaniem. Przeciążenie zwiększa ryzyko przewrócenia się pojazdu przy wywrocie i może prowadzić do poważnych konsekwencji prawnych.
6. Ile kosztuje naczepa wywrotka?
Średnie ceny zaczynają się od ok. 150-180 tys. zł netto za modele stalowe i 190-250 tys. zł za aluminiowe. Wpływ mają m.in. pojemność, liczba osi, producent, rodzaj wywrotu (tylny, boczny, trójstronny) i wyposażenie dodatkowe.
