Transport drogowy jest nieodłącznym elementem branży budowlanej, a wśród pojazdów odgrywających w nim kluczową rolę, wywrotki zajmują szczególne miejsce. Służą one do przewozu materiałów sypkich, takich jak kruszywa, cement czy drewno, które są „odwiecznymi” materiałami budowlanymi. Choć teoretycznie każdy pojazd samowyładowczy może przewozić kruszywa, od mini-wywrotek po ciągniki siodłowe z naczepami, kluczowe jest dobranie odpowiedniej konfiguracji do specyfiki realizowanych zadań.
Typy wywrotek a ich zastosowanie
Wywrotki o mniejszej ładowności (2-osiowe)
Najmniejsze pojazdy samochodowe samowyładowcze o dopuszczalnej masie całkowitej (DMC) w zakresie 3,5 - 18,0 ton doskonale sprawdzają się w ruchu miejskim i na terenach osiedlowych. Są wykorzystywane do zaopatrywania małych placów budowy, przewozu narzędzi, materiałów budowlanych, a nawet mniejszych maszyn. Ich głównym zastosowaniem są często małe roboty ziemne w ciasnych okolicznościach, gdzie zwrotność jest priorytetem.

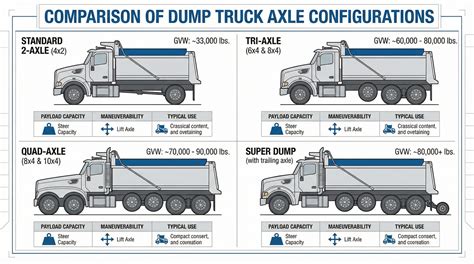

Wywrotki 3-osiowe
Wkraczając w segment pojazdów 3-osiowych, przekraczamy granicę dopuszczalnych w Polsce 18 ton DMC dla pojazdów 2-osiowych. Wywrotki trzyosiowe oferują ładowność w zakresie 13-16 ton, w zależności od konfiguracji napędów, co czyni je częstszym wyborem do dostaw kruszyw. Do wywrotki trzyosiowej można podpiąć tandemową przyczepę samowyładowczą, choć zestawy te częściej sprawdzają się przy wywozie urobku z placu budowy niż do logistyki żwiru.
Zestaw przyczepowy jest zwrotny, ale tylko przy jeździe do przodu. Wysypywanie ładunku może odbywać się wyłącznie na boki, z wyjątkiem skandynawskich zestawów, które można opróżniać do tyłu bez odczepiania przyczepy. Pomimo tych wad, jest to rozwiązanie popularne np. w Niemczech, gdzie służy do okazjonalnego wsparcia większych robót ziemnych. Zaletą takiego rozwiązania jest możliwość wysypania ładunku pod mostami, wiaduktami, w tunelach czy we wnętrzach zadaszonych budynków (np. niskich hal, garaży), gdzie naczepa samowyładowcza przy „kiprowaniu” mogłaby uderzyć w sufit. Posiadając wywrotkę 3-osiową, można również zakupić drugą przyczepę - niskopodwoziową - i przewozić maszyny budowlane.
W kontekście mocy silnika dla wywrotek 3-osiowych, dyskusje często dotyczą optymalnego zakresu. Niektórzy kierowcy i eksperci wskazują, że mocniejsze silniki, np. 460 KM, wbrew pozorom mogą spalać mniej paliwa niż słabsze jednostki (np. 360 KM czy 410 KM) w tych samych warunkach, ponieważ zapewniają większy zapas mocy i nie wymagają tak intensywnego wciskania pedału gazu. Inni natomiast twierdzą, że dla ładunków do 18 ton silnik 410 KM jest w zupełności wystarczający, a mocniejsza jednostka o większej pojemności (np. 12,8 litra zamiast 12 litrów) mogłaby spalić więcej.
Wywrotki 4-osiowe
Kolejnym pułapem są pojazdy 4-osiowe. Jest to bardzo praktyczne rozwiązanie, szczególnie przy rytmicznych dostawach kruszyw na tereny zurbanizowane. Wywrotki 4-osiowe są zwrotne i charakteryzują się sensowną ładownością (17-20 ton), a także dobrze radzą sobie w trudniejszym terenie. Konfiguracje z dwoma, trzema, a nawet czterema mostami napędowymi (8x4, 8x6, 8x8) dają duże możliwości. W Polsce segment ten szybko zyskał uznanie, zwłaszcza że place budów rzadko są „ucywilizowane”.
Wywrotki 4-osiowe z napędem 8x4 są często oceniane jako mniej odpowiednie na grząskie lub śliskie tereny, ponieważ przód jest ciężki, a auto, mimo blokad, może buksować. Natomiast 8x6 i 8x8 znacznie lepiej radzą sobie w trudnych warunkach terenowych dzięki dodatkowemu napędowi na przednią oś. W kontekście skrętności, pojazdy 8x4 są bardzo zwrotne i pozwalają na manewrowanie niemal wszędzie, podobnie jak 3-osiowe, jednak 8x6 i 8x8 mogą mieć gorszy promień zawracania. Z drugiej strony, 8x4 jest o wiele bardziej ekonomiczny pod względem zużycia paliwa niż 8x6.
Ciągniki siodłowe z naczepami samowyładowczymi
To najpopularniejsza grupa dostawców kruszyw. Ładowność sięgająca 27-29 ton i niskie koszty transportu to ich najważniejsze zalety. Ich wady to mała mobilność terenowa i duże gabaryty, które ograniczają możliwości manewrowania. Wyjściem są ciągniki 4x4 lub 6x4. Wersja 6x6 jest na wymarciu z uwagi na małą ładowność i olbrzymie zużycie paliwa na szosie. Ciekawą konfiguracją są ciągniki 4x4 z dwuosiowymi naczepami, które stanowią silną konkurencję dla „solowych” wywrotek 8x4 i 8x6. Przy DMC 36-38 ton coraz częściej pojawiają się w Niemczech, osiągając ładowność ponad 20 ton. W trudny teren polecane są ciągniki 6x4 również z dwuosiową naczepą-wywrotką, jednak ich rola to raczej wywóz urobku niż zaopatrzenie. Ciągnik 6x4 z naczepą siodłową, podobnie jak wywrotka 6x4 z przyczepą, może pełnić podwójną funkcję.
W Polsce idealnym kompromisem jest ciągnik 4x2 z naczepą samowyładowczą. Pomimo słabych możliwości terenowych, korzysta się z nich tylko na ostatnim, często bardzo krótkim odcinku drogi. Zachodni przewoźnicy kruszyw podchodzą do tego inaczej, ceniąc profesjonalizm i samodzielność, dlatego tam pracują wszystkie wymienione typy pojazdów.
Rodzaje zabudów wywrotek i ich specyfika
Istnieje wiele typów zabudów wywrotek, dostosowanych do różnych zastosowań i materiałów. Krajowi producenci, tacy jak KH-kipper, oferują szeroki wybór, z mocną pozycją wywrotek tylnozsypowych.
Wywrotka tylnozsypowa typu W1U („rynna”)
Charakteryzuje się kształtem zapobiegającym pozostawianiu materiału wewnątrz przestrzeni ładunkowej oraz mniejszą masą w porównaniu z klasyczną prostokątną wywrotką. Jest montowana głównie na podwoziach 4-osiowych, oferując maksymalną pojemność około 20 m³, oraz na podwoziach 3-osiowych z pojemnością około 16 m³. Podłoga takiej skrzyni ma standardowo 6-8 mm grubości i jest wykonana ze stali trudnościeralnej Hardox/Raex, natomiast burty (5 mm) ze stali Domex/Optim lub na życzenie Hardox/Raex. Materiały te znacząco przewyższają zwykłą stal konstrukcyjną pod względem wytrzymałości na ścieranie, odkształcenia i korozję, co pozwala na znaczne obniżenie masy zabudów przy zachowaniu wymaganej wytrzymałości.
Nowoczesne modele typu Half-Pipe, wprowadzone przez KH-kipper, charakteryzują się uproszczoną konstrukcją skrzyni, wzmocnioną i odkręcaną osią obrotu na ramie, nowymi zawiasami tylnej burty i wymiennymi osłonami obsypowymi. Mogą być wyposażone w szereg opcji dodatkowych, takich jak system podnoszenia zderzaka do rozścielacza asfaltu, chlapacze na zawiasach czy różnego rodzaju przykrycia ładunku (plandeki zwijane, hydraulicznie otwierany dach aluminiowy, system Cramaro).
Wywrotka tylnozsypowa typu W1C (klasyczna)
Ma bardziej klasyczny, prostokątny wygląd z profilami wzmacniającymi na burtach bocznych. Jest przeznaczona do prac w najcięższych warunkach. Siłownik hydrauliczny zamocowany na przedniej ścianie umożliwia wyładunek do tyłu. Maksymalna pojemność to nawet 20-22 m³ na podwoziu 4-osiowym i ponad 16 m³ na podwoziu 3-osiowym. Udoskonalone wersje klasycznej wywrotki W1C posiadają przegięcia zamiast wzmocnień, a zastosowanie stali Raex na burtach pozwala na wykonanie skrzyni z cieńszej blachy, co redukuje masę zabudowy o około 300 kg i zwiększa ładowność pojazdu.
Wywrotka tylnozsypowa kopalniana W1M
Przeznaczona jest do pracy w kopalniach. Charakteryzuje się podniesioną podłogą w tylnej części, co zabezpiecza ładunek podczas jazdy. Posiada podłogę typu sandwich - kilkunastomilimetrowa blacha ze stali Hardox na wierzchu, warstwa gumy amortyzacyjnej (15-20 mm) i dolna podłoga (8 mm) ze specjalną konstrukcją wytrzymującą uderzenia dużych odłamków skalnych. Burty boczne są wykonane z 8-milimetrowej blachy Hardox i wzmocnione gęstą siecią pionowych profili.
Wywrotki W1M często nie posiadają tylnej burty, by uniknąć jej uszkodzenia przy wyładunku dużych skał, choć możliwe są wersje z burtą demontowaną lub hydraulicznie otwieraną. Skrzynia jest wyposażona w podparty na wręgach dach chroniący kabinę. Zabudowy tego typu montuje się z reguły na podwoziach 4-osiowych. Często takie pojazdy jeżdżą tylko w obrębie kopalni z uwagi na przekroczenie administracyjnych mas i nacisków, zastępując wozidła przy odpowiednio przygotowanych drogach transportowych. Podwozia 3-osiowe są zazwyczaj wyposażone w lżejsze zabudowy z podłogą Hardox, mniejszym daszkiem i opończą, z możliwością montażu tylnej burty i dopuszczenia do ruchu po drogach publicznych.
Kluczowe aspekty wyboru wywrotki
Pojemność a ładowność
Choć na pierwszy rzut oka mogą wydawać się synonimami, pojemność wywrotki i jej ładowność to dwa zupełnie różne pojęcia. Pojemność wywrotki to objętość przestrzeni ładunkowej, mierzona w metrach sześciennych (m³). Informuje ona, ile miejsca fizycznie zmieści się w skrzyni. Ładowność to natomiast maksymalna masa, jaką można bezpiecznie załadować na pojazd, wyrażana w tonach lub kilogramach. Producent wyznacza ją na podstawie konstrukcji wywrotki, zawieszenia, opon, ramy i układu hamulcowego. Przykładowo, do wywrotki o pojemności 5 m³ wejdzie około 8 ton piasku lub do 10 ton żwiru, w zależności od wilgotności i sposobu załadunku. Dla materiałów lekkich, jak trociny, ta sama pojemność pozwoli przewieźć znacznie mniejszą masę.
Profesjonalni użytkownicy zawsze patrzą na oba parametry, ponieważ zakup zbyt dużej naczepy do ciężkich materiałów może skutkować niewykorzystaniem jej pojemności i większym zużyciem paliwa. Typowe wymiary naczep wywrotek to długość 7,2-8,5 metra, szerokość 2,30-2,38 metra i wysokość burty 1,4-1,7 metra, co daje od 24 do 33 m³ pojemności w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych. Wartość ta może się znacząco zmieniać wraz z niewielkimi zmianami w wysokości burt.
Materiały i konstrukcja skrzyni
Wybór materiału ma kluczowe znaczenie. Naczepy stalowe, często o mniejszych gabarytach i niżej położonym środku ciężkości, są preferowane do ciężkich ładunków (asfalt, kamień, gruz) i na budowach, gdzie liczy się kompaktowość. Naczepy aluminiowe, o większej pojemności i niższej masie własnej, lepiej sprawdzają się przy przewozie lekkich materiałów sypkich (zboże, piasek, trociny) na długich trasach, pozwalając zwiększyć ładowność i zmniejszyć spalanie.
Kształt skrzyni i kąt nachylenia podłogi również wpływają na pojemność i efektywność rozładunku. Producenci stosują rozwiązania od klasycznych prostokątnych po ergonomiczne, zaokrąglone formy. Wybór odpowiedniego pojazdu to zatem nie tylko kwestia sprawdzenia pojemności czy ładowności, ale przede wszystkim dopasowanie do specyfiki przewożonego materiału i warunków pracy.
Warunki terenowe i konfiguracje napędu
Praca w terenie górzystym, błotnistym czy kamienistym wymaga mocniejszego zawieszenia, większej liczby osi i często napędu 4x4, 6x4, 6x6, 8x6 lub 8x8. Kluczowe jest zrozumienie, że nie każdy napęd sprawdzi się w każdych warunkach:
- 6x4: Dobry w terenie, skrętny i efektywny na piasku, wystarczający do wielu zastosowań, zwłaszcza solo.
- 6x6: Znacznie lepszy w trudnym terenie, w tym w błocie czy na luźnym piasku, ale może być mniej skrętny i zużywać więcej paliwa niż 6x4. Na wynajmach, szczególnie na wymagających budowach, bywa stawiany jako wymóg.
- 8x4: Bardzo skrętny, ale na grząskich lub śliskich terenach może mieć problem z trakcją, zwłaszcza bez ładunku.
- 8x6: Lepszy w trudniejszym terenie niż 8x4 dzięki napędowi na przednią oś, bez problemów z trakcją.
- 8x8: Najlepszy w ekstremalnie trudnym terenie, ale może mieć gorszy promień zawracania.
Warto również zwrócić uwagę na takie detale jak rozstaw osi - krótszy rozstaw osi sprzyja zwrotności wywrotki.
Opcje dodatkowe i legalne ograniczenia
Nowoczesne wywrotki oferują szereg opcji, takich jak systemy podnoszenia zderzaka, różne rodzaje przykryć ładunku czy hydroburta (tzw. bordmatik), umożliwiająca boczny wysyp ładunku. Hydroburta jest szczególnie przydatna na budowach, gdzie wymagane jest precyzyjne rozłożenie materiału na boki lub wysypywanie ładunku dalej od pojazdu. Choć jest to wygoda dla pracowników, którzy musieliby szuflować, jej zastosowanie może być ograniczone przez teren - wysypywanie na bok może pogorszyć wyjazd z grząskiego terenu poprzez sypanie materiału pod koła.
Przepisy w Polsce i UE regulują maksymalne wymiary pojazdów: szerokość naczepy do 2,55 m (2,60 m dla izoterm), wysokość całego zestawu do 4 m, a długość ciągnika z naczepą do 16,5 m. Należy pamiętać o tych limitach, aby uniknąć problemów na drodze i z infrastrukturą.
Wybór idealnej konfiguracji
Nie ma jednej, idealnej konfiguracji wywrotki do przewozu kruszyw. Wybór zawsze zależy od specyfiki pracy, warunków terenowych i przewożonego materiału. Ważne jest, aby dopasować samochód do zadania, analizując zarówno pojemność, ładowność, konfigurację napędu, jak i dodatkowe wyposażenie. Zwrócenie uwagi na te aspekty pozwoli na wybór najbardziej efektywnego i ekonomicznego rozwiązania.
