Wywrotki, a w szczególności naczepy z bocznym wysypem, stanowią kluczowe narzędzia w transporcie materiałów sypkich i ciężkich ładunków. Ich konstrukcja i funkcjonalność mają ogromne znaczenie dla efektywności pracy, bezpieczeństwa oraz rentowności całego przedsięwzięcia transportowego. Odpowiedni dobór sprzętu jest istotny już na etapie załadunku, ponieważ wpływa na pojemność, stabilność i zużycie paliwa.
Charakterystyka i budowa naczep wywrotek
Naczepa wywrotka to uniwersalne narzędzie wykorzystywane na budowach, w kopalniach kruszyw, przy modernizacji dróg oraz w pracach rolniczych. Jej podstawowe zadanie to przewóz ładunku i jego rozładunek, zazwyczaj poprzez uniesienie skrzyni do tyłu, rzadziej na bok.
Znaczenie wymiarów naczepy
Wymiary naczepy wywrotki decydują o wielu aspektach, takich jak ładowność, stabilność, spalanie, bezpieczeństwo i trwałość pojazdu. Dłuższa skrzynia zwiększa kubaturę, co pozwala na przewiezienie większej objętości materiału, ale jednocześnie podnosi środek ciężkości, zwiększając ryzyko utraty równowagi na nierównym terenie.
- Standardowe wymiary: Najczęściej spotykane naczepy mają długość 7,2-8,5 metra, szerokość 2,30-2,38 metra i wysokość burty 1,4-1,7 metra.
- Pojemność: W konstrukcjach stalowych pojemność wynosi zazwyczaj od 24 do 33 m³, a w wersjach aluminiowych nawet 35-45 m³. Przykładowo, skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału, a podniesienie burt do 1,7 m zwiększa pojemność o kolejne 4 m³.
- Masa własna i DMC: Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem to 35 ton. Mniejsza masa własna naczepy oznacza większą możliwą ładowność.
Rodzaje materiałów i dobór naczepy
Dobór wymiarów naczepy wywrotki to kwestia czystej praktyki i przeznaczenia:
- Na budowie, gdzie liczy się kompaktowość i nisko położony środek ciężkości, lepiej sprawdzi się stalowa wanna o mniejszych gabarytach.
- Do przewozu zboża, trocin czy żwiru na długich trasach, bardziej efektywna będzie aluminiowa naczepa o większej pojemności i niższej masie własnej.
- W przypadku ciężkich ładunków, takich jak asfalt, kamień czy gruz, zaleca się wybór naczepy niższej i krótszej, o pojemności do 27 m³.
Naczepa wywrotka wymaga ciągnika siodłowego i jest częścią zestawu drogowego o DMC do 35 ton, natomiast przyczepa wywrotka ma własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy.

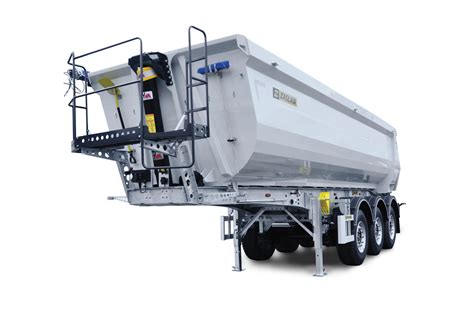

Materiały konstrukcyjne: stal czy aluminium?
Aluminium sprawdza się przy lekkich materiałach sypkich (zboże, piasek, trociny), ponieważ pozwala zwiększyć ładowność i zmniejszyć spalanie. Stal natomiast jest idealna do cięższych zastosowań, zapewniając większą wytrzymałość.
Bezpieczeństwo i regulacje
Boczne przechylenie samowyładowczego nadwozia podczas rozładunku może być niezwykle groźną sytuacją. Producenci wywrotek muszą prowadzić testy przechyłowe, a ich produkty podlegają specyficznym normom, takim jak IRTE i DIN, które wymagają odporności na przechyły 7-stopniowe. Naczepa Stas Agrostar o pojemności 52m³, wykonana ze stali typu S700, pomyślnie przeszła testy z przechyłem wynoszącym aż 9 stopni, nie wykazując trwałych deformacji.
Czynniki wpływające na odporność na przechylenie
Jak wylicza firma Stas, kluczowe zagadnienia to odporność na deformację ze strony podwozia, nadwozia oraz łączących je zawiasów. Odpowiednią odporność muszą również wykazać opony oraz elementy zawieszenia, takie jak łożyska.
Przepisy prawne
Przepisy w Polsce i UE są jasne:
- Maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m).
- Wysokość całego zestawu nie może przekraczać 4 m.
- Długość ciągnika z naczepą to maksymalnie 16,5 m.
Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość.
Najczęstsze błędy i przeciążenie
Najczęstszym błędem jest kupno zbyt dużej naczepy do ciężkich materiałów, co skutkuje niewykorzystaniem jej pojemności i większym zużyciem paliwa. Przeciążenie naczepy może prowadzić do nadmiernego zużycia opon, spowolnionego podnoszenia skrzyni, odkształceń ramy, problemów z hamowaniem oraz zwiększa ryzyko przewrócenia się pojazdu przy wywrocie.
Jak obsługiwać wywrotkę – unikaj wypadków
Specjalistyczne rozwiązania i producenci
Rynek oferuje szeroką gamę naczep wywrotek, dostosowanych do różnorodnych potrzeb. Producenci stale wprowadzają innowacje, aby zwiększyć bezpieczeństwo, wydajność i trwałość pojazdów.
Naczepy wywrotki MEILLER
Wywrotki MEILLER charakteryzują się doskonałymi właściwościami jezdnymi, wynikającymi z nisko położonego środka ciężkości i innowacyjnego podwozia. Odporna na zginanie rama w połączeniu z tymi cechami zapewnia pewne prowadzenie i stabilność. Stalowe skrzynie MEILLER są odporne na zużycie, a wysoka prędkość wychyłu może być zwiększona dzięki funkcji szybkiego opuszczania. Załadunek ułatwia nisko poprowadzona krawędź załadunkowa, a nisko umieszczona krawędź wysypu sprawia, że proces rozładunku jest prosty. Skrócony tylny zwis sprawia, że naczepy te idealnie współpracują z rozściełaczami do asfaltu.
Optymalizacja ładowności i ekonomiczność
Niska masa własna naczep MEILLER przyczynia się do optymalizacji ładowności. Wydajna hydraulika MEILLER zapewnia wysoką prędkość roboczą, a tryb szybkiego opuszczania skraca czas opuszczania nawet o 40%. Długa żywotność jest zapewniona dzięki odpornym na zużycie skrzyniom MHPS, optymalizowanemu wprowadzaniu siły oraz opcjonalnym blachom ochronnym i wzmocnionej blasze podłogi w tylnej części (Tailored Blanks).
Właściwości jezdne i bezpieczeństwo
Ramy podwozia MEILLER są perfekcyjnie dopasowane, a ich odporna na zginanie konstrukcja oraz komponenty renomowanych producentów zapewniają najlepsze właściwości jezdne. Duże rezerwy przeciążeniowe, wysoka początkowa siła podnoszenia oraz nisko osadzony środek ciężkości zapewniają bezpieczeństwo podczas przechylania. Długie prowadnice zmniejszają podatność tłoków na zginanie, a system ostrzegania monitoruje nachylenie naczepy, odpowiednio wcześnie ostrzegając kierowcę.
Hydraulika MEILLER
Hydraulika MEILLER jest potężna, wytrzymała i wydajna. Jest odporna na zabrudzenia i zużycie dzięki wysokowytrzymałym materiałom i nitrowanym powierzchniom. Zoptymalizowane zawory przechyłu i pompy zapewniają najlepsze czasy cyklu, a precyzyjne sterowanie ruchem pod wysokimi obciążeniami jest możliwe dzięki technice proporcjonalnej. Hydraulika jest praktycznie bezobsługowa.
Bezpieczna jazda i hamowanie
System wspomagający manewrowanie zwiększa zwrotność, a czujniki zużycia okładzin hamulcowych i układ kontroli ciśnienia w oponach zapewniają pełną kontrolę. Wspomaganie ruszania zwiększa przyczepność osi napędowych. Systemy podnoszenia osi zmniejszają zużycie opon i paliwa podczas pustych przejazdów.
Warianty ścian tylnych i specjalistyczne rozwiązania
MEILLER oferuje różnorodne warianty ścian tylnych, w tym przełączaną ścianę tylną S4 lub S5 z zamknięciami kleszczowymi lub kłowymi, ścianę tylną z wahliwym otwieraniem oraz ścianę tylną z otwieraniem hydraulicznym. Do budowy dróg dostępne są termoizolowane wywrotki siodłowe, certyfikowane zgodnie z DIN 70001, zapewniające stały, wysoki poziom temperatury.
Sterowanie i systemy wspierające
Sterowanie wywrotką siodłową MEILLER jest możliwe przy użyciu modułu SmartBoard®, który wyświetla wiele stanów roboczych i umożliwia obsługę hamulca rozściełacza, osi podnoszonej i wspomagania ruszania. System wspierający kierowcę pozwala na sterowanie i monitorowanie wywrotki z kabiny kierowcy, SmartBoard® lub smartfona. System ostrzega w przypadku zbyt dużego nacisku na oś lub zbyt stromego pochylenia kolebki. Diagnostyka umożliwia szybką pomoc, a analiza danych eksploatacyjnych optymalizuje zastosowanie parku maszyn.
Systemy plandek MEILLER
Oryginalne systemy plandek MEILLER, dostępne jako boczna plandeka zwijana lub plandeka przesuwana, umożliwiają zakrycie materiału, zabezpieczenie ładunku i oszczędność paliwa.
Wywrotki KH-KIPPER
KH-Kipper oferuje szeroką gamę wywrotek, w tym tylnozsypowe typu half-pipe, klasyczne prostokątne, z boczną burtą hydrauliczną (hydroboard) oraz specjalnego przeznaczenia. Produkuje również dwu- lub trójstronne przyczepy wywrotki na własnej konstrukcji podwoziach.
Lewa burta hydrauliczna (typ W2H)
Wśród przyczep wyposażonych w dwustronną wywrotkę, KH-Kipper oferuje zabudowę z lewą burtą otwieraną hydraulicznie typ W2H. Rozwiązanie to usztywnia i uszczelnia konstrukcję skrzyni, zmniejsza masę zabudowy i cenę. Sterowanie odbywa się za pomocą joysticka. Burta hydrauliczna, tzw. Hydroboard, opuszcza się płynnie w dół od pozycji pionowej prawie o 180°, co umożliwia wysyp ładunku na bok w odległości równej wysokości burty i załadunek wózkiem widłowym.
Innowacje w konstrukcji
Zabudowa tylnozsypowa half-pipe KH-Kipper jest dostępna z pochyloną przednią ścianą, co ułatwia wysyp bez zalegania materiału. Tylna szufla zsypowa SNEEP na równi z podłogą minimalizuje czas oczyszczenia. Nowa, innowacyjna zabudowa trójstronna z lewą burtą hydrauliczną wyróżnia się zoptymalizowaną wagą i unikalną konstrukcją burt z wysokojakościowej szwedzkiej stali. Minikomputer pokładowy zwiększa bezpieczeństwo pracy, ostrzegając o zbyt dużym pochyleniu terenu.
Wywrotki ELBO
Głównymi produktami firmy Elbo są wywrotki tylnozsypowe typu „rynna” (half-pipe) oraz wywrotki trójstronne i dwustronne typu ciężkiego, wykonane w całości z wysokogatunkowych stali Hardox i Domex. Konstrukcja typu W1 z giętą podłogą w formie rynny zapewnia zwiększoną wytrzymałość i odporność na uszkodzenia. Standardowe wyposażenie to stabilizator nożycowy, system Hyfix oraz gumy na ramie. Rama pośrednia zabudów wykonana ze stali S355 jest piaskowana i malowana podkładowo. Standardowym wyposażeniem jest plandeka rolowana, a burta tylna jest otwierana automatycznie. Wywrotki Elbo przeznaczone są do zabudowy na pojazdach 3- i 4-osiowych o DMC 26-32 t i ładowności administracyjnej od 14 do 18 t.
Wywrotki KÖGEL MULDEN-KIPPER
Nowo opracowana wywrotka MULDEN-KIPPER firmy KÖGEL koncentruje się na lekkości, imponując optymalnym stosunkiem masy własnej do ładowności (minimalna masa własna 5 200 kg). Solidne podwozie ze stali drobnoziarnistej i szeroka, nisko położona skrzynia ładunkowa zapewniają maksymalną stabilność. Dostępna jest w różnych wersjach, z prostą powierzchnią wewnętrzną i odporną na zabrudzenia ścianą przednią. Solidna konstrukcja wanny z wysokowytrzymałej stali wytrzymuje duże obciążenia udarowe. Kögel oferuje również systemy finansowania i system telematyki KÖGEL Telematics.
Wywrotki niskopodwoziowe - wszechstronność zastosowań
Wywrotki niskopodwoziowe są kluczowe w budownictwie, górnictwie i transporcie ciężkim. Ich konstrukcja umożliwia przewożenie dużych ładunków, a niskie podwozie zapewnia stabilność i bezpieczeństwo. Są wykorzystywane do transportu maszyn budowlanych (koparki, spycharki), maszyn górniczych, surowców (węgiel, ruda) oraz pojazdów, maszyn rolniczych i elementów konstrukcyjnych.
Scania Super i KH-Kipper
Silnik Scania Super oferuje wyższą wydajność, lepsze spalanie i skuteczniejsze chłodzenie. Podwozia w klasie konstrukcyjnej gwarantują wytrzymałość, a wersja XT zapewnia maksymalną dyspozycyjność w trudnych warunkach. Firma KH-Kipper oferuje szeroką gamę wywrotek na podwozia 4, 3 i 2-osiowe powyżej 3,5 t DMC, w tym wywrotki tylnozsypowe half-pipe i klasyczne, wywrotki z boczną burtą hydrauliczną (hydroboard) oraz specjalistyczne zabudowy kontenerowe Hardox/Domex. W pojazdach seryjnie montowane są osie BPW, a innowacyjne siłowniki hamulców umieszczone u góry są dostępne tylko w firmie Krampe.
Naczepy z bocznym wysypem na obszarach przybrzeżnych
Naczepy z boczną wywrotką są projektowane do efektywnego rozładowywania materiałów poprzez przechylanie się na bok, co sprawia, że świetnie nadają się do przewożenia żwiru, piasku i gruzu budowlanego. Ich zastosowanie na obszarach przybrzeżnych wymaga jednak uwzględnienia specyficznych czynników.
Wyzwania związane z obszarami przybrzeżnymi
- Korozja: Wysoka wilgotność i słona woda mogą być szkodliwe dla metalu. Producenci stosują specjalne powłoki, które pełnią rolę bariery ochronnej. Zaleca się regularną konserwację, np. mycie przyczepy słodką wodą po każdym użyciu.
- Ukształtowanie terenu: Obszary przybrzeżne mogą mieć różnorodne ukształtowanie terenu, od piaszczystych plaż po skaliste wybrzeża. Miękki piasek może utrudniać poruszanie się i stwarzać ryzyko utknięcia.
- Pogoda: Silne wiatry, ulewne opady deszczu i burze mogą stanowić wyzwanie. Naczepy są projektowane tak, aby były stabilne, z nisko położonym środkiem ciężkości i szerokim rozstawem osi.
Zalety stosowania naczep z bocznym wysypem na obszarach przybrzeżnych
Naczepy z bocznym wysypem są idealne do projektów budowlanych w pobliżu wybrzeża, umożliwiając efektywny transport i rozładunek materiałów budowlanych. Są również przydatne w projektach środowiskowych, takich jak oczyszczanie plaż i obszarów przybrzeżnych.
W ofercie dostępne są również inne rodzaje przyczep przydatne w obszarach nadmorskich, takie jak 3-osiowa naczepa z boczną kurtyną Van Box (do transportu towarów wymagających ochrony), 3-osiowa naczepa ze zbiornikiem oleju (do transportu ropy naftowej) oraz 2-osiowa 8-bitowa naczepa do przewozu samochodów.
