Wywrotki to specjalistyczne urządzenia transportowe, które odgrywają kluczową rolę w wielu sektorach gospodarki - od budownictwa, przez rolnictwo, aż po szeroko pojęty transport sypkich materiałów. Ich konstrukcja umożliwia szybki i efektywny załadunek oraz rozładunek różnorodnych towarów, takich jak piasek, żwir, ziemia, zboże, nawozy czy inne skały i produkty sypkie. W porównaniu do tradycyjnych wywrotek, przyczepy wywrotki często charakteryzują się większą ładownością, a jednocześnie są tańsze w eksploatacji.
Ogólna Charakterystyka i Działanie Wywrotek
Nadwozie przyczepy wywrotki, zazwyczaj wykonane z elementów metalowych (stali lub aluminium), jest przystosowane do przewożenia ładunków o znacznej objętości i wadze. Proces rozładunku odbywa się poprzez przechylenie skrzyni ładunkowej za pomocą siłownika lub podnośnika hydraulicznego. Wywrotki mogą być rozładowywane tylko z jednej strony (tył, bok), z dwóch stron, a nawet z trzech stron. Systemy wywrotu dzielą się na nachylone, w których przewidziano podnośniki teleskopowe, oraz wymuszone.
Kształt nadwozia i pojemność
Przyczepy wywrotki dostępne są w kształtach półokrągłych (wanny) i kwadratowych. Te pierwsze często nie mają szwów po bokach, co przyspiesza rozładunek, ale taka zabudowa nadaje się głównie do towarów sypkich. Pojemność wywrotek waha się zazwyczaj od 25 do 70 m³, co w porównaniu z wywrotkami samochodowymi jest często wartością wyższą. Materiał konstrukcyjny ma znaczenie - aluminiowy korpus jest lżejszy i ma grubość ścianki około 3 mm, wykorzystuje się go do dostarczania lekkich produktów, często z zawieszeniem pneumatycznym. Urządzenia stalowe, wykonane z blach o grubości 6 mm, służą do transportu towarów stałych i ciężkich.
Bezpieczeństwo użytkowania
Dla bezpiecznego użytkowania pojazdów kluczowe jest równomierne rozłożenie obciążenia wewnątrz nadwozia. Przed rozpoczęciem załadunku konieczne jest ustawienie ciągnika w jednej linii z przyczepą. Zakazane jest przebywanie z tyłu pojazdu podczas załadunku. Podczas jazdy kierowca musi brać pod uwagę zwrotność nie tylko ciągnika, ale także urządzenia holowniczego.
Naczepy Wywrotki w Transporcie Drogowym (TIR)
Wbrew dość powszechnemu rozumieniu, TIR to nie rodzaj pojazdu, a międzynarodowa konwencja celna dotycząca przewozu towarów samochodami ciężarowymi w transporcie międzynarodowym. Potocznie mianem TIRu określa się zestaw składający się z ciągnika siodłowego i naczepy. Naczepa wywrotka to jedno z najbardziej uniwersalnych narzędzi w transporcie materiałów sypkich, spotykane na budowach, w kopalniach kruszyw, przy modernizacji dróg czy w pracach rolniczych.
Wymiary i przepisy
W Europie obowiązują przepisy określające dopuszczalne wymiary pojazdów ciężarowych z naczepą. Podstawowym aktem prawnym jest Dyrektywa 96/53/WE, a każdy kraj członkowski UE może wprowadzać dodatkowe, bardziej restrykcyjne przepisy. W Polsce, Rozporządzenie Ministra Infrastruktury z dnia 31 grudnia 2002 r. precyzuje, że maksymalna długość zestawu pojazdów składającego się z dwóch członów (np. ciągnika siodłowego i naczepy) wynosi 18,75 m. Maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m), a wysokość całego zestawu nie może przekraczać 4 m.
Kluczowe parametry naczep wywrotek
- Długość: Wymiary standardowej naczepy typu wywrotka zaczynają się od około 8,5 metra i kończą na 10,5 metra długości. W praktyce długość mierzy się od przedniego punktu zaczepienia do końca skrzyni ładunkowej.
- Pojemność: Najczęściej spotykane modele naczep wywrotek mają pojemność od 25 do 28 m³. Wersje o kubaturze od 30 do 35 m³ są dedykowane do transportu materiałów sypkich o mniejszej gęstości, takich jak trociny, torf czy wapno. Istnieją również naczepy o pojemności powyżej 35 m³, sięgające nawet 45-50 m³, wykorzystywane w branży rolniczej.
- Ładowność: Ładowność to maksymalna masa ładunku, jaką może przewieźć pojazd. Ile ton ładunku może przewieźć mechanizm, zależy od liczby osi. Jeśli będzie ich dwie, pojazd będzie mógł przewieźć do 25 ton produktów. Dopuszczalna masa całkowita zestawu (DMC) z ciągnikiem siodłowym to w Polsce zazwyczaj do 35 ton.
- Materiały konstrukcyjne: Na rynku znajdziemy naczepy stalowe i aluminiowe. Stalowe, cięższe i bardziej odporne na uderzenia, są zazwyczaj krótsze. Aluminiowe są lżejsze i sprawdzają się przy przewozie lekkich materiałów sypkich, pozwalając zwiększyć ładowność i zmniejszyć spalanie.
Rodzaje naczep TIR
Wśród naczep TIR wyróżnić można kilka podstawowych typów:
- Naczepy standardowe: Najczęściej spotykane naczepy o długości około 13,6 m, służące do przewozu towarów różnego rodzaju.
- Naczepy mega: Wyższe niż standardowe (wysokość ładunkowa około 3 m), oferujące większą przestrzeń ładunkową.
- Naczepy kontenerowe: Przystosowane do przewozu kontenerów morskich lub kolejowych.
- Naczepy specjalistyczne: Grupa naczep dostosowanych do przewozu konkretnych ładunków, np. naczepy wywrotki, cysterny, platformy.
Optymalny dobór naczepy
Długość naczepy wywrotki ma ogromne znaczenie dla wielu branż. Od niej zależy nie tylko manewrowość zestawu, ale też możliwość załadunku, dopasowanie do rodzaju materiału i zgodność z przepisami. Dłuższe naczepy są mniej manewrowe, co utrudnia poruszanie się po wąskich ulicach. Dobór wymiarów naczepy wywrotki to kwestia czystej praktyki - na budowie liczy się kompaktowość i nisko położony środek ciężkości (często stalowa wanna o mniejszych gabarytach), a przy przewozie zboża, trocin czy żwiru na długich trasach lepiej sprawdzi się aluminiowa naczepa o większej pojemności i niższej masie własnej. Inwestując w naczepę, nie warto patrzeć wyłącznie na jeden parametr; wymiary, długość, kształt skrzyni, ilość osi i masa własna - wszystkie te elementy wpływają na realną użyteczność pojazdu.
Przyczepy Wywrotki Rolnicze
Wywrotki rolnicze są dziś nieodzownym elementem nowoczesnych gospodarstw. To uniwersalne przyczepy, niezbędne praktycznie w każdym gospodarstwie, które znacząco zwiększają efektywność pracy.
Zastosowanie w gospodarstwach rolnych
Przyczepy wywrotki rolnicze mają szerokie zastosowanie:
- Transport materiałów sypkich: Zboża, kukurydza, rzepak, inne plony. Umożliwiają szybki załadunek i błyskawiczny rozładunek.
- Warzywa i owoce: Transport ziemniaków, cebuli, marchwi, jabłek, buraków.
- Nawozy: Przewożenie nawozów naturalnych (obornika), sypkich nawozów sztucznych, kompostu czy wapna na pole.
- Pasze i objętościowe materiały: Transport kiszonki, słomy, siana oraz wszelkiego rodzaju pasz objętościowych.
- Materiały budowlane: Piasek, żwir, kamień - np. przy modernizacji dróg wewnętrznych czy budowie wiat i hal.
Mechanizm działania i rodzaje
Kluczowym elementem przyczep rolniczych jest mechanizm hydrauliczny, który odpowiada za unoszenie skrzyni ładunkowej. Aktywacja systemu wywrotu (zazwyczaj przy pomocy zaworu hydraulicznego lub dźwigni w kabinie ciągnika) powoduje podniesienie jednej ze stron przyczepy i pochylenie jej w określonym kierunku - zazwyczaj w bok lub do tyłu. Dzięki grawitacji materiał wysypuje się ze skrzyni w kilka sekund. Nowoczesne przyczepy mogą być wyposażone w siłowniki trójstronnego wywrotu, co pozwala na rozładunek na lewą, prawą stronę lub do tyłu.
Wywrotki rolnicze są dostępne w różnych konfiguracjach osi:

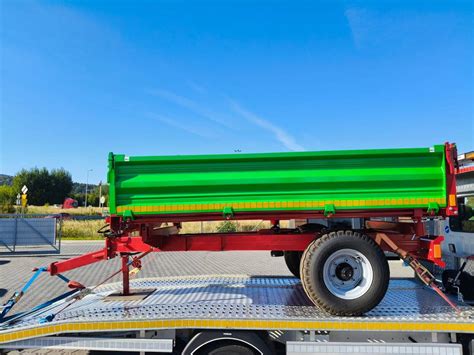

- Przyczepy jednoosiowe: Łatwiejsze do manewrowania, zwłaszcza podczas cofania, ale ich ładowność jest mniejsza (część ciężaru spoczywa na zaczepie ciągnika).
- Przyczepy dwuosiowe: Posiadają po jednej osi w przedniej i tylnej części sprzętu. Są bardzo popularne, większe modele mogą przewieźć nawet do 15 ton ładunku. Rozkład masy jest bardziej równomierny, co poprawia stabilność.

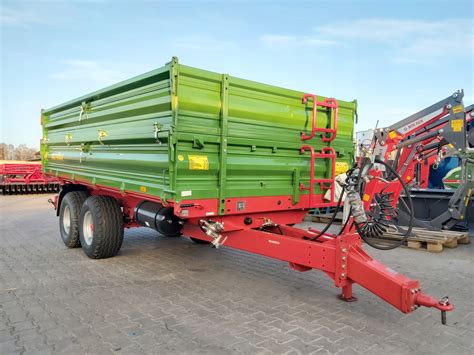

- Przyczepy typu tandem: Coraz popularniejsze, łatwe w manewrowaniu wywrotki, najczęściej z dwiema, rzadziej trzema osiami umieszczonymi w tylnej części przyczepy. Wyróżnia je łatwiejszy uciąg i większy udźwig, ponieważ część ładunku obciąża tylną oś ciągnika.
- Przyczepy trzyosiowe: Posiadają jedną oś z przodu i dwie z tyłu.
Nowoczesne rozwiązania i koncepcje
Producenci stale rozwijają swoje rozwiązania. Przykładem jest model Fliegl DHKA 390 Greenline, który może zaoferować miejsce na 50 m³ ładunku przy masie własnej zaledwie 5780 kilogramów. W klasycznym, pojedynczym zestawie taka niska masa własna pozwala uzyskać ponad 29 ton ładowności, co czyni go atrakcyjnym do legalnego transportu buraków czy kukurydzy. Fliegl przedstawił również "Future Concept" - połączenie dwóch wywrotek DHKA 390 Greenline dwuosiowym wózkiem dolly, podpiętych do pojedynczego ciągnika. Dzięki kompaktowej konstrukcji, taka dziesięcioosiowa konfiguracja mogłaby zmieścić się w 25,25 metra długości całkowitej, co pozwalałoby na legalną jazdę w jedenastu krajach europejskich, szczególnie tam, gdzie dopuszczalna masa całkowita wynosi 60 ton (np. Benelux, Skandynawia, Hiszpania).
Zakup i budowa przyczepy rolniczej
Na rynku polskim i europejskim nie brakuje ofert na przyczepy rolnicze wywrotki, zarówno nowe, jak i używane. Nowe rozwiązania są odpowiednie dla większego budżetu i intensywniejszego użytkowania, natomiast używane wywrotki, często o połowę lub kilka razy tańsze, są dobrym wyborem przy okazjonalnym użytkowaniu. Kupując używaną wywrotkę rolniczą, warto sprawdzić stan techniczny sprzętu, zwłaszcza skrzynie ładunkowe (burty, klamry, zawiasy) oraz ramę, gdyż nieszczelności lub odkształcenia mogą prowadzić do kosztownych napraw.
Samodzielne wykonanie przyczepy-wywrotki z używanej przyczepy lub rozrzutnika również jest możliwe. Proces polega na usunięciu oryginalnej przestrzeni ładunkowej, wykonaniu dodatkowej ramy z grubych kątowników jako podstawy podłogi, a następnie zamontowaniu siłownika hydraulicznego. Siłownik powinien być umieszczony w okolicach centralnej części ramy i połączony z wężem hydraulicznym, którego zakończenie umożliwi łatwe podpięcie do ciągnika. Jeśli planuje się przyczepę 3-stronną, konieczne jest zamocowanie specjalnych zawiasów i blokad po każdej stronie ramy.
Optymalizacja Wyboru Wywrotki
Wybór odpowiedniej wywrotki zależy od wielu czynników, w tym od rodzaju przewożonego ładunku, trasy przejazdu oraz obowiązujących przepisów. W biznesie transportowym liczy się nie tylko to, ile ton przewieziemy, ale również ile zmieści się w przestrzeni ładunkowej.
Naczepa wywrotka a przyczepa wywrotka
Kluczową różnicą jest to, że naczepa wywrotka wymaga ciągnika siodłowego i jest częścią zestawu drogowego o DMC do 35 ton (w Polsce). Przyczepa wywrotka ma natomiast własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy.
Wpływ parametrów na efektywność
Długość, pojemność, ładowność i masa własna to parametry, które wzajemnie się przenikają. Długa, ale niska naczepa może pomieścić dużo lekkiego, ale objętościowego materiału (np. zboża). Dla porównania, naczepa o długości 8,5 metra i prostokątnej skrzyni z wysokimi burtami może pomieścić 30-35 m³, ale jej ładowność może być mniejsza niż naczepy o niższym nadwoziu i wzmocnionej ramie, która „zmieści” tylko 25 m³, ale udźwignie znacznie więcej ciężkich materiałów.
- Jeśli przewozi się ciężkie ładunki (asfalt, kamień, gruz), zaleca się wybór naczepy niższej i krótszej, o pojemności do 27 m³. Warto rozważyć oś podnoszoną, która przy pustym powrocie zmniejsza zużycie opon i paliwa.
- Do transportu materiałów sypkich o mniejszej gęstości (zboże, piasek, trociny) aluminium jest często lepszym wyborem, ponieważ pozwala zwiększyć ładowność i zmniejszyć spalanie.
Należy też pamiętać o wysokości siodła, standardowo około 1,15 m. Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość, co może prowadzić do problemów na trasie.
Konsekwencje przeciążenia

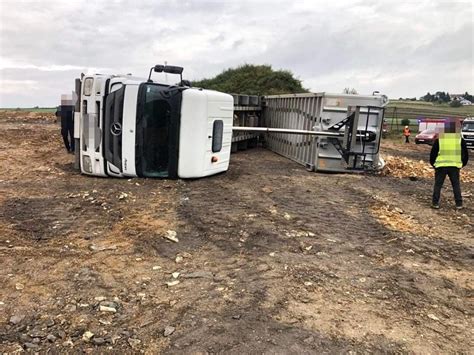

Przeciążenie pojazdu prowadzi do nadmiernego zużycia opon, spowolnionego podnoszenia skrzyni, odkształceń ramy lub problemów z hamowaniem. Zwiększa także ryzyko przewrócenia się pojazdu przy wywrocie, zwłaszcza na nierównym terenie.
Obliczanie pojemności
Pojemność skrzyni ładunkowej, wyrażoną w metrach sześciennych (m³), najprościej obliczyć, mnożąc długość, szerokość i wysokość skrzyni (w metrach). Na przykład: 7,5 × 2,3 × 1,5 m = 25,9 m³.
Koszty zakupu
Średnie ceny naczep wywrotek zaczynają się od około 150-180 tys. zł netto za modele stalowe i 190-250 tys. zł za aluminiowe. Na cenę wpływają takie czynniki jak pojemność, liczba osi, producent, rodzaj wywrotu (tylny, boczny, trójstronny) oraz wyposażenie dodatkowe, np. plandeka.
