Przyczepa-wywrotka lub naczepa-wywrotka to niezwykle przydatne narzędzie w wielu sektorach gospodarki - od rolnictwa, przez budownictwo, po transport kruszyw. Jej zdolność do kiprowania, czyli przechylania skrzyni ładunkowej w celu samoczynnego wysypania materiału, znacząco usprawnia pracę z materiałami sypkimi, takimi jak ziarna zbóż, piasek czy cement.
Kluczowym aspektem, wpływającym na efektywność i bezpieczeństwo transportu, jest odpowiedni dobór pojazdu holującego do rodzaju i masy wywrotki. Właściwa moc silnika, masa pojazdu oraz kompatybilność techniczna to elementy, które decydują o bezproblemowej eksploatacji. Poniżej przedstawiamy szczegółowe aspekty, które należy wziąć pod uwagę przy wyborze mocy do ciągnięcia wywrotki.
Aspekty prawne i techniczne holowania przyczep
Dokumentacja pojazdu i przepisy (F1, F2, F3, O1, O2)
Na pierwszy rzut oka sprawa odpowiedniego doboru zestawu przyczepa - ciągnik jest banalnie prosta i wystarczy zajrzeć do dowodów rejestracyjnych. Znajdziemy tam takie dane jak:
- F1: maksymalna masa całkowita,
- F2/F3: dopuszczalne masy całkowite pojazdu / zespołu pojazdów,
- G: masa własna,
- O1/O2: maksymalna masa całkowita przyczepy z hamulcem / bez hamulca.
Zestaw tak zagregować, oby masy pasowały, to podstawa. Z technicznych kwestii w temacie skompletowania odpowiedniego zestawu przyczepa - ciągnik, wydaje się, że problem masy i ładowności jest chyba najbardziej istotny. Właściwie należy na ten problem spojrzeć z dwóch stron, tj. masa ciągnika oraz moc. Czasami można odpowiednio dociążyć ciągnik, aby poprawić przyczepność i jakość trakcji podczas jazdy np. z dwiema przyczepami, ale inaczej ma się sprawa w przypadku mocy ciągnika.
Czteroosiowe wywrotki a możliwość holowania przyczepy
Wiele czteroosiowych wywrotek fabrycznie nie posiada zaczepu i wpisów dotyczących maksymalnej masy całkowitej przyczepy (MMC) w dokumentacji. Być może konkretny typ pojazdu nie jest przewidziany do ciągnięcia przyczepy. Brak złącz hamulcowych i świateł oraz fakt, że jest to typowa wywrotka, również mogą na to wskazywać. W przypadku Mercedesa Actrosa w homologacji masy przyczep są określone jako 750/3500 kg, co wynika z konstrukcji pojazdu.
Na MMC przyczepy niewiele już nam nie zostaje w czterech osiach. Dlatego nie opłaca się montować sterowania hamulcami przyczepy, bo generowałoby to niepotrzebne koszty. Jeżeli wywrotka czteroosiowa nie posiada instalacji elektrycznej pod przyczepę (mimo posiadanego zaczepu) lub wcale go nie posiada, to w przypadku ustalania danych w pozycję F3 wpisuje się to, co wynika z tabliczki (40t lub 42t).

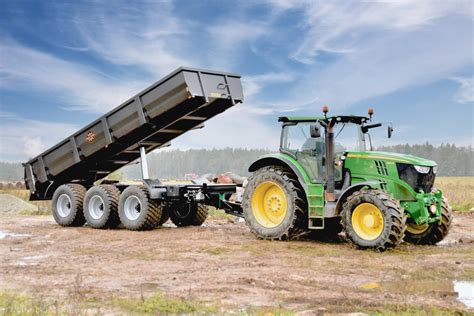

Dobór przyczepy rolniczej do ciągnika
Znaczenie masy ciągnika i jego mocy
Transport w rolnictwie to jeden z filarów prawidłowego działania tego sektora gospodarki. Dotyczy to zarówno kompleksowej logistyki przewozu towarów, jak i pojedynczego gospodarstwa. Jeśli chcemy, by wszelkiego rodzaju przewozy działały najefektywniej, istotny jest odpowiedni dobór przyczepy (lub przyczep) do ciągnika i na odwrót.
Odpowiednie dobranie ładowności przyczepy do mocy traktora to sprawa kluczowa. Istotne są opinie użytkowników i specyfikacje techniczne sporządzane przez producentów zarówno ciągników, jak i przyczep.
Ładowność przyczepy a moc traktora
Przyczepa jednoosiowa wywrotka jest łatwiejsza do manewrowania, zwłaszcza podczas cofania, jednak jej ładowność jest mniejsza (część ciężaru spoczywa na zaczepie ciągnika i jego konstrukcji). Natomiast przyczepa dwuosiowa wywrotka będzie mogła zabrać większą ilość ładunku, a jej konstrukcja będzie stabilniejsza.
Kompatybilność zaczepów i mediów (hydraulika, hamulce, światła)
Innym zagadnieniem jest odpowiednie zgranie sposobu sprzęgania oraz dostępności i rodzaju tzw. „mediów”. Zaczynając od frontu przyczepy, musimy dopasować rodzaj zaczepu na dyszlu z zaczepem, w który wyposażony jest nasz ciągnik. O ile w nowszych traktorach najczęściej do dyspozycji mamy najróżniejsze opcje (górne, dolne, przesuwne, z kulowym włącznie), to w starszych konstrukcjach zdarza się, że mamy ograniczone pole manewru. Tutaj warto przypomnieć o średnicy oka zaczepu. Podobna sytuacja jest z podłączaniem hydrauliki, hamulców i świateł - warto upewnić się, czy złącza w naszym zestawie będą kompatybilne ze sobą.
Jeżeli chodzi o tył przyczepy, to jeśli już przebrnęliśmy przez problem mas i jest ku temu sposobność, aby wykorzystać do transportu ciągnik sprzęgnięty z dwiema przyczepami, to trzeba się upewnić, czy którakolwiek wyposażona jest w zaczep z tyłu i wyjście mediów do drugiej przyczepy. Wracając na moment do frontu przyczepy, generalnie sprawa zaczepu jest niemal całkowicie związana z wyborem rodzaju przyczepy. W zależności czy wybieramy typ tandem, oś skrętną itd.

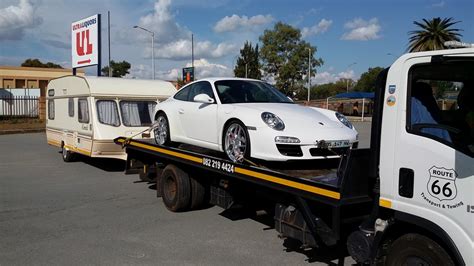

Holowanie przyczep lekkich i ciężkich samochodami osobowymi/dostawczymi
Diesel vs. Benzyna: moment obrotowy i turbo
Do ciągnięcia przyczepy (zwłaszcza załadowanej na fulla) lepszy jest samochód diesla ze względu na ciągnięcie z dołu od benzyny, ponieważ diesle zazwyczaj mają więcej momentu obrotowego. Ponadto, lepiej, gdy silnik będzie miał turbo, co poprawia dynamikę i elastyczność.
Do ciągnięcia lekkiej przyczepy (do 750 kg) w samochodach do 2 litrów i około 10 lat wieku, preferowany jest silnik diesla ze względu na wyższy moment obrotowy dostępny od niskich obrotów, co ułatwia holowanie i jazdę pod górę. Turbo jest korzystne, gdyż poprawia dynamikę i elastyczność silnika. W praktyce popularne są jednostki 1.9 TDI, które oferują dobrą moc i moment, choć wymagają odpowiedniej eksploatacji i mogą generować koszty napraw.
Silniki benzynowe, np. 1.4 MPI, radzą sobie z lekkimi przyczepami, ale przy większym obciążeniu i w trudniejszym terenie mogą być niewystarczające. Spalanie auta typu 1.4 MPI ciągnącego taki ładunek jest wyższe aniżeli jazda jakimś laweto-busem z tym samym ładunkiem. Odpowiadając na tytułowe pytanie: wolnossący Diesel bez zbędnych bajerów, a 1.9TDI to takie minimum.
Przyczepy z hamulcem i bez (O.2 w dowodzie rejestracyjnym)
Bardzo ważne jest to, że DMC wygodnej przyczepy lekkiej ogranicza pozycja O.2 w dowodzie rejestracyjnym pojazdu ciągnącego. Wartość O.2. określa maksymalną masę przyczepy BEZ hamulca. Ludzie czasami kupują przyczepkę lekką, zarejestrowaną standardowo na 750 kg, i podłączają ją do pojazdu, który ma np. 600 kg w poz. O.2. Wielu osobom wydaje się, że O.2 dotyczy rzeczywistej masy przyczepy, ale tutaj chodzi o DMC i jeżeli dojdzie do jakiegoś zdarzenia lub trafimy na młodego służbistę przy kontroli, to będą problemy.
Przyczepka o DMC 750kg nie ma hamulca najazdowego, a przeładowana przy hamowaniu na śliskiej nawierzchni może obrócić holownik i się złożyć, co jest niebezpieczne. Z cięższymi przyczepami bywają problemy, a czasem dość dziwne przepisy. Po zmianie samochodu na cięższy holownik, np. Land Cruiser, może być wymagane prawo jazdy kategorii B+E.
Rola napędu 4x4
Samochody z napędem 4x4 lepiej radzą sobie na górzystych terenach z przyczepą. Do ciągnięcia przyczep idealna jest krótka skrzynia biegów z dużym momentem obrotowym na niskich obrotach, najlepiej z napędem 4x4. Co z tego, że moc jest, jak brak trakcji i nie ruszy się z miejsca? Silnik z dużym momentem z dołu jest kluczowy.
Realne doświadczenia z holowaniem
Znajomy przez wiele lat kilka razy w roku ciągał przyczepkę z drewnem (ok. 500 kg) za Fiestą 1.3 i Scanią 111. Obydwa samochody bez problemów dawały radę. Jeżdżąc z dwukółką DMC 1.2t za 1.4 MPI 75KM, zwłaszcza na alpejskich autostradach, podjazdy były prawdziwym horrorem, osiągając maksymalnie 80 km/h na czwartym biegu z gazem w podłodze. Nawet Mondeo ze słynnym 1.8td 90KM było tylko delikatnie mocniejsze. Dopiero gdy użyto starego W210 z 300TD pod maską, można było mówić, że da się jechać.
Auto gospodarcze, tzn. na budowę, co ma wozić wszystko i być wołem roboczym, to optymalnie 1.9TDI wielkości Passata B5 z minimum 120KM i sprawnym sprzęgłem. Natomiast gdy mowa o czymś cięższym, to bus lub laweto-bus. Aktualnie Sprinter z 2005 roku (blaszak) z przebiegiem ponad 455000 km, zapakowany na oko do około 900-1100kg, spokojnie śmiga 100-110 km/h paląc średnio od 8.5 do może 9 litrów ropy. Przykład z benzyną: Opel Grandland z przyczepą otwartą (coś koło tony, z hamulcem, mocna rama, dobre osie), ładowany gabarytowo (waga max 400 kg, wystaje ponad dach), z trzema dorosłymi mężczyznami, jechał bez problemu 90 km/h, mimo że pod maską miał 1.2 turbo.
Diesla trzeba umieć kupić lub kupić i wyremontować. Koszt remontu takiego 1.9TDI waha się w przedziale od 8000 do nawet 18000 zł na częściach z ASO. Nikt tego nie robi, każdy kupuje Diesla, męczy, potem kosmetyka u "Jurka w garażu" i na otomoto.
Moc silnika w samochodach ciężarowych i naczepach wywrotkach
Optymalizacja spalania a zapas mocy
Często pojawia się pytanie, czy silnik o większej mocy będzie palił dużo więcej niż silniki o mniejszej mocy, np. MAN 26-464 vs 360 czy 410 koni. Doświadczenia użytkowników pokazują, że mocniejszy silnik w solówce nie spali więcej. Posiadając zapas mocy, kierowca nie musi "depczeć gazu do podłogi", tylko swobodnie się "buja" bez wysiłku. Przykładem jest Scania FM 420 6x4, która pali średnio 4 litry mniej niż identyczna FM 360 6x4, mimo większej pojemności silnika (12 litrów vs 10 litrów).
Jednakże, silnik 12,8-litrowy 464 KM może spalić więcej niż 12-litrowy 410 KM przy ładunkach do 18 ton, zwłaszcza jeśli kierowca nie ma wprawy. Jeśli kierowca wyczuje maszynę, silnik 464 KM nigdy nie spali mniej niż odpowiednik 410 KM w ładunkach do 18 ton.
Konfiguracje osi (6x4, 6x6) i ich wpływ na terenowe możliwości
Wybór konfiguracji osi (np. 6x4 czy 6x6) jest kluczowy dla pracy w terenie. 6x4 (trzy osie, z czego dwie napędzane) jest wystarczające na większość terenów, a dzięki większej zwrotności i mniejszemu spalaniu często preferowane na drogach utwardzonych i w lżejszym terenie.
6x6 (trzy osie, wszystkie napędzane) oferuje maksymalną trakcję w najtrudniejszym terenie, takim jak piaskownie czy błoto. Jednakże, samochody 6x6 są mniej zwrotne i mają wyższe spalanie (około 4-7 litrów więcej niż w 6x4), ponieważ most napędzany cały czas generuje opór. Taki napęd jest używany rzadko, może raz na kilka miesięcy, ale kosztuje paliwo.
Wywrotki MAN 6x4 są chwalone za dobre zachowanie w terenie, są skrętne i dobrze idą po piasku (modele 25-xxx, 26-xxx). Scania 113 bywa mniej skuteczna w piasku. PawcioXXX jeździ MANem 6x4 o mocy 320 KM, który wystarcza mu solo, a przyczepę ciąga od wielkiego święta, radząc sobie wszędzie. Przy jeździe po trasie bez pośpiechu (60-70 km/h) udaje mu się uzyskać średnią 28 l/100 km.
Mercedes 2631 6x4 o mocy 310 KM jest idealny na wynajmy po budowach ze względu na spalanie. Przy lekkiej jeździe bez pośpiechu można zejść do 28 litrów. Man 6x4 26.422 elegancko szedł po piachu czy po błocie. Scania 143E 420 na zwolnicy na blokadach idzie ładnie po piachu. Volvo FH12 420KM, które było wywrotką, a teraz jest pod zabudową do lasu, jest zwinne i mocne, a przyczepy nie czuje.
Doświadczenia pokazują, że w rzadkich przypadkach na piaszczystym terenie, wystarczy podnieść pakę i delikatnie cofać, co ładnie dociąża tył i pomaga wyjechać. W piachu nie należy włączać wszystkich blokad, bo auto może się od razu zakopać.
Znaczenie hydroburty i jej zastosowanie
Hydroburta, czyli hydraulicznie otwierana burta, staje się standardem na wynajmach. Umożliwia ona precyzyjny wyładunek na bok, co jest kluczowe przy zasypywaniu koryta, wymianie gruntu na poszerzeniach pobocza, czy rozdzielaniu ładunku na kilka mniejszych kupek. Ładunek zsypuje się dalej od auta, co ułatwia pracę i eliminuje potrzebę szuflowania.
Mimo, że kierownicy często wymagają hydroburty, wiele firm nadal używa kiperów bez niej. Wybór zależy od specyfiki pracy - na wynajmach w trudnym terenie jest ona niemal niezbędna, natomiast w detalicznym transporcie do klienta nie zawsze jest potrzebna.
TOP 14 Worlds LARGEST and MOST Powerful Dump Trucks

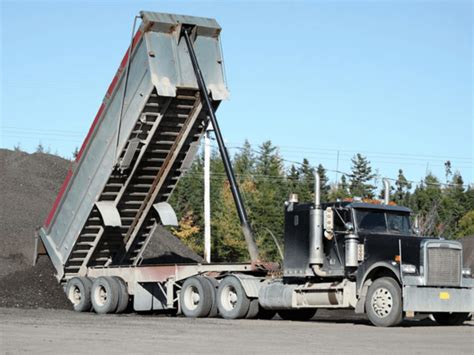

Naczepy wywrotki siodłowe: wymiary i specyfikacje
Kupując lub importując ciężki sprzęt transportowy, jedną z najczęstszych obaw jest wybór odpowiedniej naczepy siodłowej. Niezależnie od tego, czy przewozisz kruszywa, materiały budowlane, czy ładunki masowe, zrozumienie rozmiaru, mocy i konfiguracji ma kluczowe znaczenie.
Naczepa siodłowa to jednostka przewożąca ładunek przeznaczona do ciągnięcia przez ciągnik siodłowy. W przeciwieństwie do pełnych przyczep, nie ma przedniej osi i opiera się na ciągniku, jeśli chodzi o wsparcie i mobilność. W branżach takich jak górnictwo, budownictwo i logistyka naczepa siodłowa stanowi podstawę codziennych operacji.
Pojemność, długość, szerokość i wysokość burty
Wymiary naczepy wywrotki są kluczowe, ponieważ decydują o pojemności, stabilności przy wyładunku oraz zużyciu paliwa. Dłuższa skrzynia oznacza większą kubaturę, czyli możliwość przewiezienia większej objętości materiału, ale też wyższy środek ciężkości, co zwiększa ryzyko utraty równowagi przy wywrocie na nierównym terenie.
Najczęściej spotykane wymiary naczep wywrotek mieszczą się w przedziałach:
- Długość: 7,2-8,5 metra. W przypadku wywrotek, takich jak 3-osiowa przyczepa z wywrotką czołową, często preferowane są krótsze lub wzmocnione konstrukcje, aby zapewnić stabilność w nierównym terenie.
- Szerokość: 2,30-2,38 metra. Standardowa szerokość to około 8-8,5 stóp (2,43-2,59 m). Przepisy w Polsce i UE są dość jasne: maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m).
- Wysokość burty: 1,4-1,7 metra.
W praktyce daje to od 24 do 33 m³ pojemności w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych. Dla lepszego zobrazowania: skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Wystarczy jednak podnieść burty do 1,7 m, by pojemność wzrosła o kolejne 4 m³. To pozornie niewielka różnica, ale w skali dnia czy tygodnia potrafi przełożyć się na jeden dodatkowy kurs mniej, a więc realną oszczędność paliwa i czasu.
Maksymalna wysokość całego zestawu nie może przekraczać 4 m, a długość ciągnika z naczepą to maksymalnie 16,5 m. Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość.
Stal vs. Aluminium
Wybór materiału ma znaczenie:
- Stal: Sprawdza się przy ciężkich ładunkach (asfalt, kamień, gruz), gdzie liczy się wytrzymałość. Stalowa wanna o mniejszych gabarytach jest idealna na budowie, gdzie liczy się kompaktowość i nisko położony środek ciężkości.
- Aluminium: Lepsze przy lekkich materiałach sypkich (zboże, piasek, trociny), bo pozwala zwiększyć ładowność i zmniejszyć spalanie dzięki niższej masie własnej.
Maksymalna masa dopuszczalna zestawu
Nie można zapominać o masie własnej i DMC całego zestawu. Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem to 35 ton. Oznacza to, że każda tona mniej w konstrukcji to tona więcej możliwego ładunku.
Najczęstsze błędy w doborze naczepy
Najczęstszym błędem jest kupno zbyt dużej naczepy do ciężkich materiałów. Wtedy i tak nie wykorzysta się jej pojemności, a spali się więcej paliwa. Dobrze dobrana naczepa to sprzęt, który naprawdę ułatwia pracę. Należy również zwrócić uwagę na możliwość dostosowania naczepy, gdyż wielu producentów oferuje konfiguracje indywidualne (wysokość burty, grubość blach, typ osi), jednak zawsze z zachowaniem zgodności z przepisami.
Przeciążenie naczepy może prowadzić do nadmiernego zużycia opon, spowolnionego podnoszenia skrzyni, odkształceń ramy lub problemów z hamowaniem. Zwiększa również ryzyko przewrócenia się pojazdu przy wywrocie.
