Informacje Konstrukcyjne Wywrotki Jednoosiowej

Projektowanie i budowa wywrotki skorupowej jednoosiowej o ładowności około 8 ton to zadanie wymagające precyzyjnego podejścia do każdego elementu konstrukcyjnego. Poniżej przedstawiamy szczegółowe informacje dotyczące kluczowych aspektów budowy takiej maszyny, bazując na praktycznych rozwiązaniach inżynieryjnych.

Konstrukcja Ramy

Główna rama jest fundamentem całej konstrukcji, zapewniającym stabilność i wytrzymałość maszyny. W przypadku wywrotki skorupowej jednoosiowej o ładowności około 8 ton, kluczowe jest zapewnienie odpowiedniej sztywności. Rama główna wykonana jest z ceownika 200. Pod kołyskę siłownika zaprojektowano specjalną ramkę ze wzmocnieniami od spodu.

Podczas montażu ramki pod kołyskę siłownika konieczne okazało się wykonanie dodatkowych spawań. Było to spowodowane tym, że górna krawędź stopki ceownika nie była równoległa z dolną krawędzią stopki, co uniemożliwiłoby pełne przyleganie nakrętki całą płaszczyzną. Takie drobne korekty są niezbędne dla zapewnienia stabilności i bezpieczeństwa wszystkich połączeń.

Wspornik Osi

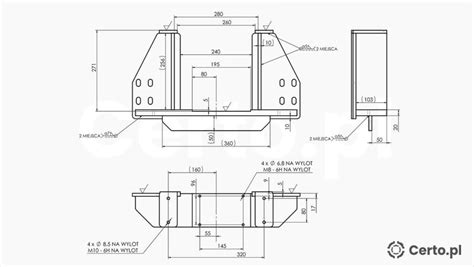

Element łączący oś z ramą, fachowo nazywany wspornikiem osi, odgrywa kluczową rolę w prawidłowym rozłożeniu obciążeń. W przedstawionym projekcie zastosowano teownik szerokostopowy HEB 120. W celu optymalnego oparcia na osi, jak najbliżej piasty, stopy teownika zostały ścięte o jeden centymetr, co zmniejszyło ich szerokość do 100 mm.

Wspornik ten jest mocowany do głównej ramy. Ceownik 200, użyty na ramę główną, ma około 80 mm szerokości, co pozostawia około 1 cm z każdej strony na wykonanie solidnej spoiny. Elementy wspornika osi zostały ścięte pod skosem i zabezpieczone blachą o grubości 8 mm, co dodatkowo wzmacnia konstrukcję i chroni połączenia przed odkształceniami.

Oś i Układ Hamulcowy

Dla stabilności i bezpieczeństwa transportu, szczególnie przy dużych ładownościach, niezbędna jest solidna oś. W rozważanym projekcie zastosowano oś hamowaną, prawdopodobnie pochodzącą od rozrzutnika. Jest to często wybierane rozwiązanie w konstrukcjach typu SAM ze względu na ich dostępność i wysoką wytrzymałość. Kwestia ostatecznego montażu pełnego układu hamulcowego wymaga indywidualnej oceny i dostosowania do obowiązujących przepisów oraz planowanego zakresu użytkowania wywrotki.

Ogumienie

Wybór odpowiednich opon ma fundamentalne znaczenie dla trakcji, stabilności i zdolności wywrotki do pracy w trudnych warunkach terenowych. W przypadku wywrotki jednoosiowej o ładowności 8 ton, zastosowano opony o rozmiarze 400/60/15. Ten rozmiar zapewnia dobrą nośność oraz odpowiednią powierzchnię styku z podłożem, co jest kluczowe podczas pracy w warunkach polowych.

Praktyczne Zastosowanie i Modyfikacje

Oprócz teoretycznych założeń projektowych, cennym źródłem wiedzy są praktyczne rozwiązania stosowane przez rolników w ich codziennej pracy. Przyczepy jednoosiowe w akcji - galerie zdjęć z polskich gospodarstw - doskonale dokumentują ciężką pracę tych maszyn. Można je zobaczyć załadowane po brzegi zbożem, obornikiem czy balotami, często w trudnych, polowych warunkach.

Fotografie z użytkowania ukazują zarówno fabryczne konstrukcje, jak i pomysłowe samoróbki (SAM) czy maszyny po generalnych remontach, uchwycone w kurzu i błocie, a nie na wystawowej hali. Analiza tych zdjęć pozwala na sprawdzenie różnorodnych rozwiązań technicznych i popularnych modyfikacji. Można przyjrzeć się detalom, takim jak wzmocnienie burt, rodzaj zamontowanego oświetlenia czy sposób rozwiązania kwestii hamulców w starszych modelach.

Fotorelacje z remontów to prawdziwa kopalnia wiedzy. Dzięki nim można sprawdzić, które elementy najczęściej wymagają naprawy oraz jak inni użytkownicy poradzili sobie z renowacją ramy czy podłogi. To cenne wskazówki dla każdego, kto planuje budowę, modernizację lub serwis własnej wywrotki jednoosiowej, pozwalające uniknąć typowych błędów i zastosować sprawdzone rozwiązania.
