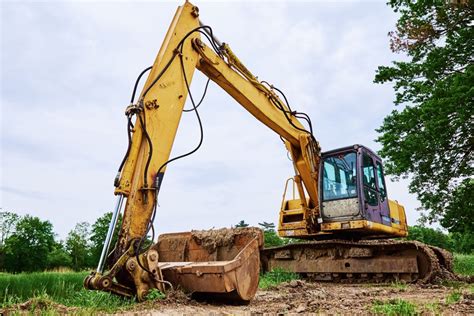

Siłowniki hydrauliczne to jedne z najważniejszych elementów maszyn rolniczych, budowlanych i przemysłowych. Odpowiadają za ruch mechaniczny - podnoszą, przesuwają i utrzymują ciężkie elementy w ruchu. W trakcie intensywnej eksploatacji siłowniki hydrauliczne podlegają wielu obciążeniom. Z czasem może dojść do spadku ich właściwości roboczych, a także do różnego typu usterek. Gdy zaczynają działać nieprawidłowo, maszyna traci swoją efektywność, a w najgorszym przypadku - całkowicie przestaje pracować. Warto posiadać wiedzę na temat diagnozowania poszczególnych niepokojących symptomów, ponieważ ułatwia to wprowadzenie prac naprawczych oraz uniknięcie większych strat finansowych. Im szybciej wykryjesz usterkę, tym łatwiej ją usuniesz.
Jak Działają Siłowniki Hydrauliczne?
Siłowniki hydrauliczne to elementy układu hydrauliki siłowej, które zamieniają energię płynu pod ciśnieniem na ruch mechaniczny. W praktyce oznacza to, że dzięki odpowiedniemu ciśnieniu oleju siłownik może wysuwać lub cofać tłok, co umożliwia podnoszenie, opuszczanie czy przesuwanie elementów maszyny. Najczęściej spotykamy dwa typy siłowników: jednostronnego działania, w których tłok porusza się tylko w jednym kierunku pod wpływem ciśnienia oleju, oraz dwustronnego działania, gdzie ruch odbywa się w obu kierunkach. Aby układ pracował sprawnie, ważne jest utrzymanie odpowiedniego poziomu oleju hydraulicznego i dbałość o szczelność całego systemu.
Najczęstsze Przyczyny Awarii Siłowników Hydraulicznych
Siłowniki hydrauliczne, mimo swojej solidnej i trwałej konstrukcji, są narażone na różnorodne usterki. Ich niezawodność zależy od wielu czynników eksploatacyjnych, jakości komponentów oraz warunków pracy. Awarie poszczególnych elementów mogą wynikać zarówno z naturalnego zużycia, jak i z niewłaściwej eksploatacji.
Zużycie i uszkodzenia uszczelnień
Uszczelnienia tłokowe i dławicowe odpowiadają za utrzymanie szczelności oraz prawidłowe ciśnienie robocze w siłowniku. To jedna z najczęstszych oznak awarii siłownika hydraulicznego. W wyniku długotrwałej eksploatacji, oddziaływania zanieczyszczeń lub stosowania nieodpowiedniego oleju hydraulicznego, uszczelki ulegają zużyciu, pęknięciom lub rozwarstwieniu. Skutkuje to wyciekami cieczy roboczej, spadkiem ciśnienia oraz obniżeniem wydajności siłownika. Uszkodzenia uszczelek mogą być spowodowane przez różne czynniki, takie jak nadmierne obciążenie, zużycie materiału uszczelki czy ekspozycję na wysokie temperatury.
Zanieczyszczenie cieczy roboczej
Obecność zanieczyszczeń stałych, takich jak opiłki metalu, kurz, brud czy woda w oleju hydraulicznym, prowadzi do przyspieszonego zużycia powierzchni tłoczyska, tłoka oraz uszczelnień. Zanieczyszczona ciecz robocza może powodować również zatykanie zaworów sterujących, wzrost tarcia wewnętrznego i przegrzewanie układu. Zanieczyszczenia w układzie hydraulicznym mogą być wynikiem zaniechań w konserwacji, takich jak nieregularna wymiana oleju czy filtrów, a także pochodzić z otoczenia pracy maszyny.
Przyczyny i skutki zanieczyszczenia oleju hydraulicznego
Nieodpowiednie ciśnienie robocze
Nieprawidłowe ciśnienie w układzie hydraulicznym jest częstą przyczyną awarii. Przekroczenie zalecanego przez producenta ciśnienia roboczego skutkuje przeciążeniem siłownika, co może prowadzić do mechanicznych uszkodzeń tłoka, tłoczyska, a nawet pęknięcia cylindra. Z kolei zbyt niskie ciśnienie nie zapewnia odpowiedniej siły roboczej, co powoduje spadek wydajności maszyny oraz niepełne wykonywanie ruchów roboczych.
Uszkodzenia mechaniczne elementów
Do najczęstszych uszkodzeń mechanicznych należą: wygięcie lub zatarcie tłoczyska, zarysowania, wżery i korozja powierzchni roboczych, pęknięcia lub odkształcenia cylindra, a także uszkodzenia prowadnic i tłoka. Takie defekty mogą być efektem uderzeń mechanicznych, pracy w trudnych warunkach środowiskowych (jak wilgoć czy błoto), niewłaściwego montażu lub luzów w prowadnicach. Korozja elementów metalowych siłownika może być wynikiem działania wilgoci, agresywnych substancji chemicznych lub innych czynników środowiskowych.
Nieprawidłowa eksploatacja i brak konserwacji
Zaniedbania w zakresie regularnych przeglądów technicznych, wymiany filtrów oraz kontroli jakości cieczy roboczej prowadzą do szybszego zużycia elementów siłownika. Długotrwała praca bez odpowiedniego smarowania lub z nieodpowiednim olejem skutkuje wzrostem tarcia, przegrzewaniem i awariami. Nadmierna lub nieprawidłowa eksploatacja, taka jak przeciążanie siłownika, zbyt szybkie cykle pracy czy praca w ekstremalnych warunkach, również znacząco przyczynia się do powstawania usterek. Niewłaściwe obciążenie siłownika może być wynikiem błędów w projektowaniu maszyny lub niewłaściwego użytkowania urządzenia.
Problemy z zaworami sterującymi i rozdzielaczami
Nieprawidłowa praca zaworów sterujących przepływem cieczy roboczej, ich zatykanie się lub uszkodzenie, prowadzą do niestabilności pracy siłownika, skokowych ruchów tłoczyska oraz niekontrolowanych zmian pozycji. Uszkodzenie zaworu sterującego lub rozdzielacza (lub zaworu zwrotnego) może objawiać się tym, że siłownik nie utrzymuje stabilnie swojej pozycji.
Typowe Objawy Awarii Siłownika Hydraulicznego
Awarie siłowników hydraulicznych rzadko pojawiają się bez ostrzeżenia. Rozpoznanie uszkodzonego siłownika hydraulicznego nie zawsze jest proste, zwłaszcza gdy objawy są subtelne lub pojawiają się stopniowo. Jednak szybka reakcja na pierwsze symptomy może uchronić przed poważniejszymi konsekwencjami.
Wyciek oleju hydraulicznego
Pierwszym sygnałem awarii jest wyciek oleju hydraulicznego, który może być widoczny na obudowie siłownika lub w okolicy połączeń przewodów. Nawet niewielka ilość oleju pojawiająca się na zewnątrz siłownika powinna wzbudzić czujność. Te nie powinny występować. Jeżeli je zauważysz, mogą powstawać na skutek uszkodzenia uszczelek lub występowania w układzie zbyt wysokiego ciśnienia. Inne możliwe przyczyny to m.in. luzy w prowadnicach i zarysowania tłoczyska. Nawet niewielkie nieszczelności powodują spadek ciśnienia w układzie, a to skutkuje zmniejszeniem siły działania tłoka.
Spadek siły nacisku lub brak ruchu tłoka
W trakcie pracy siłownik nie wysuwa się dostatecznie lub w ogóle nie działa? Powodów takiej usterki może być kilka. Najczęściej jest to związane z wyraźnym spadkiem ciśnienia w układzie hydraulicznym. Inne przyczyny tego typu objawów to: zgięcie lub zatarcie tłoczyska czy też uszkodzenie zaworu sterującego. Spadek siły roboczej objawia się słabszym działaniem siłownika, co może wynikać z uszkodzenia tłoka lub tłoczyska.
Nierównomierna praca siłownika
Kolejnym niepokojącym sygnałem jest rwana praca siłownika. Nierównomierna praca tłoczyska, czyli jego skokowy ruch, zacinanie się lub drgania, które mogą wynikać z obecności zanieczyszczeń w układzie lub defektów tłoka. Może ona wskazywać na zapowietrzenie układu lub zanieczyszczenie oleju hydraulicznego. Inne potencjalne przyczyny tego zjawiska to uszkodzone uszczelnienia lub wystąpienie zatarć wewnętrznych.
Siłownik nie utrzymuje stabilnej pozycji
Siłownik powinien stabilnie zachowywać swoją pozycję. Jeżeli dochodzi do jego przemieszczania, to może to wskazywać na wystąpienie rozszczelnienia układu lub uszkodzenie rozdzielacza (lub zaworu zwrotnego). W takiej sytuacji wymagana jest wymiana uszkodzonych elementów.
Hałas i przegrzewanie się układu
Pojawienie się nietypowych dźwięków, takich jak zgrzyty czy trzaski, stukoty lub świsty, może sugerować wewnętrzne uszkodzenia mechaniczne siłownika, zużycie prowadnic lub tłoczyska, lub obecność zanieczyszczeń w układzie. Przegrzewanie się układu może być skutkiem nadmiernego tarcia wewnętrznego lub niewłaściwej cieczy roboczej. Wibracje i drgania mogą być spowodowane przez niewłaściwe działanie maszyny, na przykład przez niewyważone elementy czy nieprawidłowe ustawienia prędkości pracy.
Diagnostyka Problemów z Siłownikami Hydraulicznymi
Wykrycie usterki w układzie hydraulicznym nie zawsze wymaga specjalistycznego sprzętu. W wielu przypadkach wystarczy dokładna obserwacja i podstawowe narzędzia, aby szybko ocenić, co powoduje nieprawidłową pracę maszyny. Prawidłowa diagnoza problemów pozwala uniknąć kosztownych przestojów i zapobiegać dalszym uszkodzeniom, dlatego warto znać kilka sprawdzonych metod.
Wizualna inspekcja siłownika
Zawsze pierwszym krokiem w diagnostyce sprzętu powinna być dokładna obserwacja z zewnątrz. Warto zwrócić uwagę na widoczne wycieki oleju hydraulicznego, ślady rdzy, pęknięcia obudowy czy nierównomierne ślady zużycia na tłoczysku. W przypadku siłowników teleskopowych warto sprawdzić również, czy podczas pracy poszczególne segmenty wysuwają się płynnie.
Ocena jakości i poziomu oleju hydraulicznego
Stan oleju roboczego ma ogromny wpływ na działanie siłownika hydraulicznego. Zmiana koloru, obecność opiłków metalu i zanieczyszczeń może świadczyć o wewnętrznym zużyciu lub nieszczelnościach. Warto sprawdzić jego poziom i kolor - jeśli olej jest ciemny lub zawiera osady, konieczna może być jego wymiana. Należy również zwrócić uwagę, czy olej nie jest przegrzany, ponieważ traci on wtedy swoje właściwości. Brak odpowiedniej ilości cieczy w układzie oznacza, że gdzieś doszło do wycieku lub powietrze dostało się do systemu. Warto sprawdzić czystość cieczy roboczej oraz występowania niepożądanych pęcherzy powietrza w zbiorniku.
Sprawdzenie reakcji siłownika na obciążenie
Siłowniki hydrauliczne powinny pracować płynnie, bez opóźnień i szarpnięć. Testowanie siłownika pod obciążeniem pozwala zweryfikować jego sprawność. Objawami problemów są m.in. brak siły, opóźniona reakcja na sterowanie, nierównomierny ruch lub drgania podczas pracy. Jeśli tłok porusza się wolniej niż zwykle, nie reaguje na polecenia lub zatrzymuje się w losowych momentach, może to oznaczać problemy, takie jak zapowietrzenie lub uszkodzenie zaworu sterującego.
Pomiar ciśnienia w układzie
Spadki lub wahania ciśnienia są często jednym z pierwszych objawów awarii. Aby upewnić się, że problem leży po stronie siłownika, warto przeprowadzić test ciśnienia przy użyciu manometru. Zbyt niskie ciśnienie może wskazywać na nieszczelności, natomiast nagłe skoki wartości mogą sugerować awarię pompy hydraulicznej lub zablokowanie przewodów. Wyniki należy porównać z dokumentacją techniczną danego urządzenia. W przypadku siłownika hydraulicznego jednostronnego działania warto dodatkowo sprawdzić, czy powrót tłoka odbywa się zgodnie z założeniem, czyli np. pod wpływem obciążenia lub sprężyny.
Kontrola uszczelnień i przewodów
Nieszczelności to jedna z najczęstszych przyczyn awarii. Trzeba dokładnie obejrzeć uszczelnienia siłowników, zarówno te zewnętrzne, jak i znajdujące się wewnątrz cylindra. Równie istotne są przewody doprowadzające olej. Zgięcia, przetarcia, spękania lub luźne złącza mogą prowadzić do wycieków i zaburzeń pracy całego układu. Jeśli podczas testu pod obciążeniem zauważysz, że tłok porusza się nieregularnie lub dochodzi do nagłego spadku ciśnienia, warto sprawdzić stan uszczelnień i przewodów hydraulicznych.

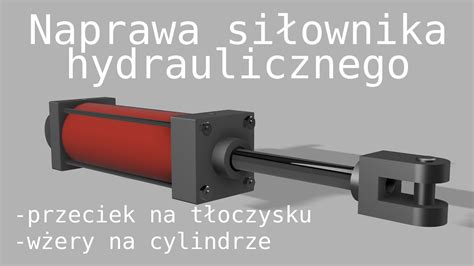

Naprawa i Regeneracja Siłowników Hydraulicznych
Nie każda awaria oznacza konieczność wymiany całego siłownika. Często wystarczy wymienić uszczelnienia, odpowietrzyć układ lub oczyścić przewody, aby przywrócić sprawność maszyny. Naprawa i regeneracja siłowników hydraulicznych to proces wymagający precyzji, doświadczenia oraz odpowiedniego zaplecza technicznego.
Etapy naprawy
- Diagnostyka i demontaż: Na początku przeprowadza się szczegółową analizę uszkodzeń oraz ocenę stanu technicznego siłownika.
- Czyszczenie i inspekcja komponentów: Wszystkie elementy są starannie czyszczone z osadów, zabrudzeń i resztek starego oleju.
- Wymiana uszkodzonych elementów: Zużyte lub uszkodzone uszczelki, tłoczyska, prowadnice są wymieniane na nowe. W przypadku stwierdzenia uszkodzeń uszczelek warto dokonać ich wymiany jak najszybciej, aby uniknąć dalszych problemów.
- Regeneracja tłoczyska i cylindra: Jeśli tłoczysko jest porysowane lub skorodowane, stosuje się chromowanie i szlifowanie, które przywracają mu pierwotne właściwości.
Jeżeli to nie wystarczy, to należy zdemontować siłownik oraz sprawdzić jego stan techniczny. W przypadku poważnych usterek rekomendujemy kontakt ze specjalistą. Użytkowanie nie w pełni sprawnego siłownika zmniejsza wydajność układu i może powodować zagrożenie dla pracownika.
Odpowietrzanie i wymiana oleju
Nierównomierna praca może wynikać z zapowietrzenia układu, które usuwa się poprzez przesunięcie tłoka kilka razy w pełnym zakresie ruchu. Usunięcie usterki może wymagać filtracji oleju czy też wymiany uszczelniaczy do siłowników. Zanieczyszczony olej hydrauliczny warto wymienić, aby uniknąć osadów uszkadzających wnętrze siłownika. Przewody hydrauliczne również wymagają regularnej kontroli - wszelkie pęknięcia i nieszczelności należy natychmiast usuwać, aby zapobiec dalszym problemom.
Regeneracja a nowy siłownik
Warto podkreślić, że regenerowany siłownik, jeśli naprawa została przeprowadzona zgodnie ze sztuką, nie ustępuje pod względem funkcjonalności nowemu urządzeniu. Regeneracja pozwala na przywrócenie pełnej sprawności siłownika, często za ułamek kosztów zakupu nowego elementu.
Zapobieganie Awariom i Konserwacja Siłowników Hydraulicznych
Większości problemów z siłownikami można uniknąć. Regularna konserwacja siłowników i dbałość o układ hydrauliczny to najlepszy sposób na przedłużenie żywotności maszyn oraz utrzymanie ich efektywności pracy.
Regularne przeglądy techniczne
Siłowniki hydrauliczne powinny być sprawdzane co najmniej kilka razy w roku, zwłaszcza przed sezonem intensywnej eksploatacji. Podczas przeglądu warto zwrócić uwagę na stan uszczelnień, przewodów oraz tłoczyska. Jeśli pojawią się pierwsze oznaki zużycia, lepiej od razu wymienić uszkodzone elementy, zamiast czekać na poważniejszą awarię. Regularne przeglądy techniczne, dbałość o stan uszczelnień i odpowiednia jakość oleju hydraulicznego to czynniki wpływające na sprawność układu.
Przyczyny i skutki zanieczyszczenia oleju hydraulicznego
Kontrola i wymiana oleju hydraulicznego
Czystość oleju ma ogromny wpływ na prawidłowe działanie siłowników. Zanieczyszczony olej może powodować korozję wewnętrznych komponentów oraz blokowanie zaworów sterujących. Warto stosować filtry o wysokiej skuteczności i wymieniać olej zgodnie z zaleceniami producenta maszyny. Regularnie wymieniaj olej hydrauliczny - czysty olej to podstawa sprawnego działania siłownika. Stosuj odpowiedni olej hydrauliczny - zgodny z zaleceniami producenta maszyny i siłownika.
Ochrona przewodów i połączeń
Uszkodzone przewody są jedną z najczęstszych przyczyn problemów z siłownikami hydraulicznymi. Warto stosować osłony zabezpieczające, aby chronić węże przed przetarciami i mechanicznymi uszkodzeniami. Regularna kontrola połączeń pomaga również wykryć drobne nieszczelności, zanim staną się poważnym problemem.
Zapobieganie zapowietrzeniu układu
Powietrze w układzie hydraulicznym prowadzi do nierównej pracy siłowników i utraty precyzji sterowania. Aby temu zapobiec, należy regularnie sprawdzać poziom oleju oraz odpowietrzać układ po każdej wymianie płynu. Jeśli siłownik zaczyna pracować z opóźnieniem lub nieregularnie, warto jak najszybciej przeprowadzić jego odpowietrzenie.
Unikanie przeciążeń i prawidłowy dobór komponentów
Każdy siłownik ma określoną maksymalną siłę nacisku, którą może wytrzymać. Przekraczanie tych wartości może prowadzić do uszkodzenia tłoka, korpusu lub zaworów sterujących. Dlatego warto przestrzegać zaleceń producenta i stosować siłowniki dostosowane do konkretnego zadania, aby uniknąć awarii wynikających z nadmiernego obciążenia. Nie przeciążaj siłownika - zawsze dobieraj siłownik z odpowiednim zapasem siły i skoku. Kontroluj stan uszczelek i tłoczyska - nawet drobne nieszczelności mogą szybko prowadzić do poważnych uszkodzeń.
Pytania i Odpowiedzi (FAQ)
Jak często należy serwisować siłowniki hydrauliczne?
Regularność serwisowania zależy od intensywności użytkowania oraz warunków pracy. Zazwyczaj zaleca się przeprowadzanie przeglądów co 6-12 miesięcy. W przypadku maszyn pracujących w trudnych warunkach lub pod dużym obciążeniem, przeglądy powinny być wykonywane częściej.
Czy można samodzielnie naprawić siłownik hydrauliczny?
Proste czynności, takie jak wymiana uszczelek czy oczyszczenie tłoczyska, można wykonać samodzielnie, pod warunkiem posiadania podstawowej wiedzy technicznej i odpowiednich narzędzi. Jednak poważniejsze naprawy, takie jak regeneracja tłoczyska czy honowanie cylindra, wymagają doświadczenia i specjalistycznego sprzętu.
Jak dobrać uszczelki do siłownika hydraulicznego?
Uszczelnienia należy dobierać zgodnie z parametrami pracy siłownika: ciśnieniem, temperaturą, rodzajem cieczy roboczej oraz geometrią siłownika. Warto pamiętać, że uszczelnienia do siłowników hydraulicznych powinny być dobierane indywidualnie pod względem materiału i warunków pracy.
Jak rozpoznać, że siłownik wymaga regeneracji?
Typowe objawy to: wycieki oleju, spadek wydajności, hałas, drgania, nieregularna praca tłoka, widoczne uszkodzenia mechaniczne (rysowanie, wżery, odkształcenia). Problemy z siłownikiem hydraulicznym często rozwijają się stopniowo i łatwo je przeoczyć. Należy więc regularnie monitorować stan podzespołów i nie ignorować drobnych oznak zużycia.
Czy regenerowany siłownik jest tak samo dobry jak nowy?
Tak, pod warunkiem że regeneracja została przeprowadzona zgodnie ze sztuką, a wszystkie zużyte elementy zostały wymienione na nowe. Regenerowany siłownik, jeśli naprawa została przeprowadzona zgodnie ze sztuką, nie ustępuje pod względem funkcjonalności nowemu urządzeniu.
