Wywrotka i udźwig skrzyni – kompleksowy przewodnik

Wywrotka to specjalistyczny pojazd samowyładowczy, powszechnie wykorzystywany w branży budowlanej, rolnictwie, górnictwie i wielu innych sektorach przemysłu, gdzie transportuje się materiały sypkie. Jej charakterystyczna konstrukcja, z ruchomą skrzynią załadunkową, umożliwia szybkie i efektywne rozładowanie materiału bez konieczności angażowania dodatkowych maszyn. Skrzynia może być przechylana na boki lub do tyłu, w zależności od konstrukcji.

Podstawą działania wywrotki jest specjalny układ hydrauliczny, nazywany mechanizmem wywrotu, który podnosi skrzynię ładunkową. W nowoczesnych wywrotkach zamki blokujące burty sterowane są pneumatycznie z kabiny kierowcy. W starszych modelach spotkać można jeszcze burty zamykane przy pomocy ręcznie zwalnianych klamer. Po zwolnieniu blokady burta swobodnie wisi na górnych zawiasach mocujących ją do pozostałej konstrukcji skrzyni. Wraz z unoszeniem się skrzyni oraz pod wpływem napierającego na nią ciężaru ładunku, blokada uchyla się, umożliwiając zsyp ładunku.

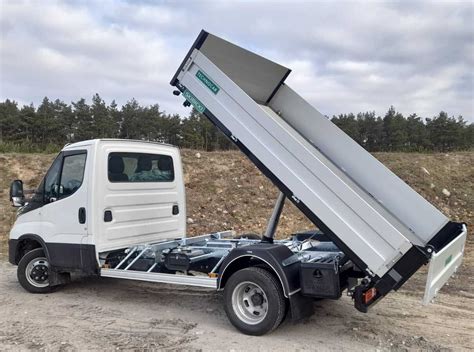

IVECO Daily jako baza dla wywrotki/skrzyni

Samochód do przewozu materiałów sypkich nie musi być ogromny, by mieć zaskakującą ładowność. IVECO Daily, choć kojarzone z dostawczakiem, okazuje się być solidną bazą dla wywrotek. Jest to samochód dostawczy zbudowany jak ciężarówka, przez specjalistów od konstruowania ciężarówek. Podstawą Daily, a także różnorodnych zabudów, jakie można na nim zamontować, jest rama ceownikowa na całej długości pojazdu - od zderzaka do zderzaka. W wersjach o najwyższej dopuszczalalnej masie całkowitej (DMC) jest zbudowana ze stali o grubości 5 mm.

Zalety konstrukcji ramowej IVECO Daily:

• Samochód o konstrukcji ramowej jest sztywniejszy niż w przypadku nadwozia samonośnego, co jest szczególnie ważne w przypadku wywrotki.
• Rama pozwala na wykonanie zabudowy wyładowczej razem z żurawiem (HDS), co dodatkowo zwiększa uniwersalność i możliwości takiego IVECO Daily.
• Konstrukcja Daily pozwala na dużą swobodę konfiguracji. Wiele rozstawów osi umożliwia zamontowanie wywrotki o długości od 3 do nawet 4,5 m.
• Rama to także większa trwałość całego pojazdu. Sztywna konstrukcja powoduje, że auto jest bardziej odporne na złe drogi, obciążenie i mniej podatne na uszkodzenia.

Ładowność i wytrzymałość IVECO Daily

Ładowność samochodu użytkowego bezpośrednio przekłada się na jego wydajność. IVECO Daily wywrotkę można skonfigurować nawet w wersji lekkiej, na podwoziu z pojedynczymi kołami tylnej osi i DMC do 3,5 t. Z kolei w wariancie z DMC 7,2 t można uzyskać ładowność dochodzącą do 3,7 tony. Dodatkowo, każde Daily jest gotowe na montaż haka holowniczego, do którego można zapiąć przyczepę o masie nawet 3,5 t. Na wysokie obciążenia i ciężką pracę gotowe jest także zawieszenie - z przodu wykorzystano drążki skrętne, a z tyłu resory piórowe. To, oprócz konstrukcji ramowej, bardzo istotna cecha IVECO Daily, ponieważ wywrotkę łatwo jest przeładować.

Moc silnika w IVECO Daily

Samochód, który często jeździ mocno obciążony, potrzebuje też dużego silnika. IVECO Daily oferuje jednostki o pojemności 3 litrów. W najmocniejszej wersji ten motor oddaje do dyspozycji kierowcy 207 KM i aż 470 Nm momentu obrotowego, dostępnego już od około 1500 obrotów na minutę. W przypadku wywrotki nie chodzi wyłącznie o osiągi, lecz o odporność silnika na długotrwałe, wysokie obciążenie. Trzylitrowa, mniej wysilona jednostka, ma przewagę nad silnikami dwulitrowymi, które do uzyskania odpowiedniej mocy wymagają stosowania skomplikowanego i drogiego w naprawach podwójnego doładowania (tzw. biturbo). Silnik wywrotki ciężko pracuje nie tylko w czasie jazdy, lecz także na postoju, ponieważ napędza układ hydrauliczny.

Rozwiązania dla trudnego terenu

IVECO Daily, które częściej będą poruszać się poza drogami utwardzonymi, w warunkach ograniczonej przyczepności, można zamówić z blokadą mechanizmu różnicowego i krótszym przełożeniem mostu napędowego, co ułatwia jazdę w terenie. Do ekstremalnych zastosowań polecane jest podwozie z napędem 4×4. Nie chodzi tu o rozwiązania typu Haldex, lecz stały napęd 4×4 z blokadami mostów i międzyosiowego mechanizmu różnicowego. Takie IVECO Daily zamienia się w samochód, którym można dowieźć towar w trudne miejsca.

Rodzaje wywrotek i ich zastosowanie

Wywrotki to uniwersalne wyposażenie wykorzystywane w transporcie drogowym, budownictwie, rolnictwie oraz do usuwania śniegu i gruzu.

Kategorie wywrotek ze względu na przeznaczenie:

• Drogowe: Stosowane do przewozu towarów drogami ogólnego przeznaczenia. Udźwig takiej wywrotki nie przekracza 40 t.
• Wykopaliskowe: Kategoria obejmuje pojazdy o zwiększonej ładowności, mocy i zwrotności. Są w stanie jednorazowo transportować do 450 t. Zazwyczaj mają napęd na wszystkie koła lub napęd na tylne koła. Charakteryzują się ograniczoną zwrotnością i prędkością.
• Przegubowe (przewoźnicy gleby): Kabina połączona z nadwoziem za pomocą ramy przegubowej. Charakteryzują się zwiększoną zwrotnością i zdolnością do jazdy w terenie.
• Pod ziemią: Przeznaczone do wykonywania prac w przodkach.

Kategorie wywrotek ze względu na kierunek wywrotu:

• Boczny (prawy lub lewy).
• Powrót (tylny).
• Trójstronny (szczególnie poszukiwany w rolnictwie).

Kupując wywrotkę należy zastanowić się, gdzie będzie używana. Ważną cechą jest jej nośność. Należy zwrócić uwagę na ilość osi, moc silnika i rodzaj skrzyni biegów. Szczególnie poszukiwane są modele z dozownikami, czyli wspornikami mocującymi boki.

Wymiary i pojemność naczep wywrotek

Długość naczepy wywrotki ma ogromne znaczenie dla wielu branż, wpływając na manewrowość zestawu, możliwość załadunku, dopasowanie do rodzaju materiału i zgodność z przepisami. Wymiary standardowej naczepy typu wywrotka zaczynają się od około 8,5 metra i kończą na 10,5 metra długości. Długość naczepy nie jest wartością stałą i zależy od rodzaju zabudowy (stalowe są zazwyczaj krótsze) oraz liczby osi i dopuszczalnej masy całkowitej zestawu (DMC). W praktyce długość mierzy się od przedniego punktu zaczepienia do końca skrzyni ładunkowej.

Pojemność naczepy wywrotki w m³:

• 25 do 28 m³: Najczęściej spotykane i najbardziej uniwersalne modele, idealne do transportu piasku, żwiru, gruzu czy mas bitumicznych.
• 30 do 35 m³: Dedykowane do transportu materiałów sypkich o mniejszej gęstości, takich jak trociny, torf, wapno czy niektóre frakcje odpadów.
• Powyżej 35 m³, nawet do 45-50 m³: Spotykane w branży rolniczej (kukurydza, zboża, siano, pasze) lub tam, gdzie liczy się przede wszystkim objętość ładunku, a nie jego waga.

Warto pamiętać, że 30 m³ oznacza, że zmieścimy 30 000 litrów materiału. Przy wyborze naczepy kluczowe jest dopasowanie pojemności do rodzaju ładunku, specyfiki tras, warunków terenowych i oczekiwań logistycznych.

Ile m³ ma jedna wywrotka?

• Małe wywrotki (zazwyczaj 2-osiowe): około 5-10 m³.
• Naczepa wywrotka (zestaw z ciągnikiem siodłowym): od 25 do 50 m³.

Te wartości mają bezpośrednie przełożenie na koszty operacyjne i logistykę. Dłuższe modele zazwyczaj oferują większą pojemność, ale wymagają więcej przestrzeni manewrowej i mogą być mniej praktyczne w terenie o ograniczonym dostępie. Odpowiedzi na pytania o przeznaczenie i warunki pracy pozwolą nie tylko dobrać odpowiednią naczepę wywrotkę (wymiary, pojemność, długość), ale też zoptymalizować koszty i czas realizacji zleceń. W biznesie transportowym liczy się bowiem nie tylko to, ile ton przewieziemy, ale również ile zmieści się w przestrzeni ładunkowej.

Ładowność a wymiary

Ładowność to maksymalna masa ładunku, jaką może przewieźć pojazd zgodnie z przepisami i konstrukcyjnymi możliwościami. Jej realna wartość zależy od kilku powiązanych ze sobą czynników, a jednym z najważniejszych są wymiary naczepy wywrotki. Długa, ale niska naczepa może pomieścić dużo lekkiego, ale objętościowego materiału (np. odpady). Naczepa o długości 8,5 metra i prostokątnej skrzyni z wysokimi burtami może pomieścić 30-35 m³, ale jej ładowność może być mniejsza niż naczepy o niższym nadwoziu i wzmocnionej ramie, która „zmieści” tylko 25 m³, ale udźwignie znacznie więcej. Dlatego inwestując w naczepę, nie warto patrzeć wyłącznie na jeden parametr. Wymiary naczepy wywrotki, jej długość, kształt skrzyni, ilość osi i masa własna - wszystkie te elementy wpływają na realną użyteczność pojazdu.

Zasady pracy i bezpieczeństwo

Zarówno znajomość mechanizmu działania wywrotki, jak i zasad pracy na tym urządzeniu, są kluczowe. Operator wywrotki oraz inne osoby (np. odpowiedzialne za załadunek czy przygotowanie placu budowy) powinny bezwzględnie tych zasad przestrzegać.

Kluczowe zasady bezpieczeństwa:

• Prawidłowe rozmieszczenie ładunku: Należy pamiętać, żeby po załadowaniu masa wywrotki nie przekraczała maksymalnego dopuszczalnego obciążenia, zaś ładunek był równomiernie rozłożony w przestrzeni skrzyni i nie przekraczał jej objętości.
• Jazda z opuszczoną skrzynią ładunkową: Niedopuszczalne jest prowadzenie wywrotki, której skrzynia ładunkowa jest podniesiona.

Regulacje prawne dotyczące wywrotek drogowych

Użytkowanie wywrotek drogowych jest ściśle regulowane przez przepisy prawne, które mają na celu zapewnienie bezpieczeństwa na drogach oraz ochronę środowiska. Jednym z kluczowych aspektów jest homologacja pojazdów, potwierdzająca spełnienie wszystkich wymagań technicznych i dopuszczenie do ruchu. Homologacja obejmuje sprawdzenie układu hamulcowego, oświetlenia, systemów bezpieczeństwa oraz emisji spalin.

Kolejnym ważnym elementem jest przestrzeganie przepisów dotyczących masy i wymiarów pojazdów. Wywrotki muszą spełniać określone limity dotyczące masy całkowitej, nacisku na osie oraz wymiarów. Przekroczenie tych limitów może skutkować nałożeniem kar finansowych oraz zakazem dalszej jazdy. W praktyce często dochodzi do przekroczeń dopuszczalnej masy całkowitej pojazdów oraz nacisków osi na drogę, za co inspektorzy nakładają mandaty i wszczynają postępowania o nałożenie wysokich kar pieniężnych.

Ustawodawca nałożył na przewoźników ładunków sypkich określone obowiązki, które dotyczą ich właściwego zabezpieczenia. Każdy ładunek sypki musi być przewożony w szczelnej skrzyni transportowej, aby zapobiec wysypaniu się materiału na drogę. Niezbędne jest także zabezpieczenie ładunku sypkiego plandeką lub inną zasłoną, która zapobiegnie jego rozwiewaniu przez podmuchy wiatru.

Dostępność dróg publicznych

Podstawową cechą drogi publicznej jest jej powszechna dostępność. Ograniczenia te mogą wynikać z różnych przyczyn, takich jak np. konieczność przeciwdziałania degradacji dróg lub zapewnienie bezpieczeństwa ruchu drogowego (np. znak B-18 "Zakaz wjazdu pojazdów o masie wskazanej na znaku"). W praktyce zasada powszechnej dostępności dróg publicznych jest często ograniczana w sposób nieuzasadniony, szczególnie w przypadku dróg gminnych, co może utrudniać działalność gospodarczą. Brak decyzji w sprawie wniosku o zezwolenie na przejazd pojazdem nienormatywnym może prowadzić do sytuacji, w której przedsiębiorca nie ma możliwości odwołania się od decyzji organu.

Bezpieczeństwo kierowców wywrotek

Bezpieczeństwo na drogach jest priorytetem. Kierowcy wywrotek muszą przestrzegać szeregu zasad i przepisów, aby minimalizować ryzyko wypadków. Kluczowe aspekty to:

• Odpowiednie szkolenie kierowców (teoretyczne i praktyczne).
• Odpowiedzialność za stan techniczny pojazdu (kontrola opon, hamulców, oświetlenia, zabezpieczenia ładunku przed każdą trasą).
• Przestrzeganie przepisów dotyczących czasu pracy i odpoczynku.
• Przestrzeganie przepisów dotyczących prędkości (wywrotki mają ograniczoną zdolność do szybkiego hamowania i manewrowania).

Wywrotki tylnozsypowe MAXTREME® i MEILLER

Wywrotki tylnozsypowe MAXTREME® łączą dużą objętość transportową z zoptymalizowanymi wymiarami zewnętrznymi, umożliwiając maksymalną ładowność przy niskiej masie własnej. Skrzynie ładunkowe są przystosowane do zastosowań w najtrudniejszych warunkach, są zoptymalizowane pod kątem zużycia i niepodatne na zarysowania. Nisko położony środek ciężkości zapewnia dobrą stabilność na drodze i doskonałe właściwości jezdne. Oryginalna hydraulika MEILLER gwarantuje dużą prędkość podnoszenia i opuszczania skrzyni.

Kluczowe korzyści wywrotek MEILLER:

• Maksymalna pojemność transportowa dzięki niskiej masie własnej.
• Solidna konstrukcja z dużymi rezerwami przeciążenia.
• Duża prędkość podnoszenia i opuszczania dzięki innowacyjnej hydraulice MEILLER.
• Obniżona wysokość konstrukcji dla niskiego środka ciężkości.
• Łatwa konserwacja i trwałość dzięki wysokiej jakości wykonania.

Serie P i H MEILLER

Seria P z półokrągłą skrzynią:

Została zoptymalizowana pod kątem ładowności dzięki licznym rozwiązaniom konstrukcyjnym. Półokrągły kształt skrzyni zapewnia szybki rozładunek. Centralne ułożenie ładunku zapewnia przy tym dobre właściwości jezdne.

• Pojemność: 17 m³ do 28 m³
• Ładowność: 30 t do 50 t
• Do podwozi z 3-, 4- lub 5-osiowych

Poniższa tabela przedstawia szczegółowe dane dla serii P:

Seria H z prostokątną skrzynią:

Została zaprojektowana do pracy w trudnych warunkach. Ściany boczne typu Jet zapewniają wysoką stabilność i trwałość - nawet w najbardziej wymagających zastosowaniach.

• Pojemność: 18 m³ do 28 m³
• Ładowność: 30 t do 50 t
• Do podwozi 3- lub 4-osiowych

Poniższa tabela przedstawia szczegółowe dane dla serii H:

* Wersje Light, Medium, Heavy.

Wersje wywrotek tylnozsypowych MEILLER:

• Light (seria P): Zoptymalizowane pod względem masy, oferują wysoką ekonomiczność dzięki optymalnemu stosunkowi ładowności do masy własnej.
• Medium (serie P i H): Ze wzmocnioną ramą pomocniczą, są solidnymi pojazdami do uniwersalnego zastosowania, charakteryzującymi się najwyższą wytrzymałością.
• Heavy (serie P i H): Bardzo wytrzymałe wywrotki z licznymi wzmocnionymi komponentami, zaprojektowane do najcięższych zastosowań, np. w górnictwie. W terenie mogą przewozić do 28 m³ i 50 ton najcięższego materiału. Specjalne tylne ściany wytrzymują wysokie ciśnienie ładunku, a wzmocnione osłony chronią podzespoły pojazdu.

Wywrotka tylnozsypowa MEILLER to niezawodny partner w realizacji nawet najbardziej wymagających zadań.

Wytrzymałe i solidne materiały

Produkty MEILLER są projektowane z myślą o długiej żywotności. Wykorzystują stale odporne na zarysowania i zapewniają maksymalną stabilność konstrukcji. Znak jakości STEELECT® oznacza optymalne zastosowanie różnych gatunków stali renomowanych producentów w celu maksymalizacji odporności na zużycie oraz nośności wywrotek MEILLER. MEILLER dobiera najlepszą stal do każdego komponentu, zależnie od jego funkcji i zastosowania. Stale STEELECT® zmniejszają zużycie ścierne, co zapewnia długą żywotność. Umożliwiają jednocześnie lekką konstrukcję przy zachowaniu maksymalnej stabilności, co zwiększa ładowność i prowadzi do ekonomicznej eksploatacji oraz wysokiej wartości odsprzedaży.

Poniższa tabela przedstawia rodzaje stali STEELECT®:

*Wszystkie wartości są przybliżone.

Bezpieczna obsługa

Wywrotki tylnozsypowe MEILLER gwarantują bezpieczną obsługę dzięki wielu praktycznym rozwiązaniom, takim jak duże rezerwy siły nośnej, systemy daszków ochronnych, zabezpieczenie przeciwnajazdowe, boczne osłony przeciwnajazdowe oraz pompa ręczna do trybu awaryjnego. Stabilizator nożycowy o zoptymalizowanym przekroju trapezowym zapewnia o 30% większą sztywność skrętną, co w połączeniu z prowadnicą skrzyni gwarantuje znacznie wyższą stabilność wywrotu.

Hydraulika MEILLER

Hydraulika MEILLER jest mocna, wytrzymała i wydajna. Jest odporna na zabrudzenia i zużycie dzięki wysokowytrzymałym materiałom, a zoptymalizowane zawory wywrotu i pompy zapewniają szybkie cykle robocze. Umożliwia precyzyjne sterowanie ruchem nawet przy dużych obciążeniach i jest niewymagająca częstej konserwacji dzięki optymalnie zaprojektowanym obiegom oleju.

Ściany tylne do każdego zastosowania

Dostępne są różne warianty ścian tylnych, a największą elastyczność zapewnia przełączana ściana tylna S4 lub G4 z zamkiem kleszczowym. W zależności od rodzaju ładunku tylną ścianę można otworzyć hydraulicznie za pomocą jednego przycisku lub pozostawić ją wahliwą.

• Wahliwa ściana tylna: Odporna na zużycie, otwiera się już przy kącie wywrotu wynoszącym 3°.
• Hydrauliczna ściana tylna: Otwiera się całkowicie jeszcze przed wywrotem, pozostaje otwarta podczas przechylania i zamyka się szczelnie bez potrzeby stosowania dodatkowego zamka.

Termoizolacja do budowy dróg

MEILLER oferuje termoizolowane skrzynie z odprowadzającego wodę materiału izolacyjnego w połączeniu z dwuwarstwową stalą nierdzewną, co zapewnia stałą, wysoką temperaturę transportowanego materiału.

• Certyfikat producenta DIN 70001 oraz certyfikacja DEKRA.
• Bezpieczna izolacja cieplna - bez mostków termicznych.
• Precyzyjny układ pomiarowy, który na bieżąco monitoruje temperaturę.

Obsługa wywrotki MEILLER

Obsługa wywrotki MEILLER jest łatwa i bezpieczna, z logicznymi i zrozumiałymi funkcjami. Wywrotkę można podnosić z bezpiecznej odległości i z miejsca, które zapewnia najlepszą widoczność. Dzięki zaprogramowanym wcześniej sekwencjom sterowania sekwencyjnego obsługa jest jeszcze prostsza (i.s.a.r.-control).

Systemy plandek

Dzięki oryginalnym systemom plandek MEILLER (boczna plandeka zwijana lub plandeka przesuwna) można zabezpieczyć ładunek, ochronić przewożone towary i zaoszczędzić paliwo. Jeszcze prostszą obsługę umożliwia sterowanie za pomocą pilota zdalnego sterowania MEILLER i.s.a.r.-control.
