Podłączanie wywrotki w przyczepie z układem pneumatycznym i hydraulicznym

Artykuł ten szczegółowo omawia proces podłączania wywrotki w przyczepie, koncentrując się na systemach pneumatycznych i hydraulicznych, a także na prawidłowym podłączaniu instalacji elektrycznej. Odpowiednie przygotowanie i podłączenie są kluczowe dla bezpieczeństwa i efektywności pracy.

Podłączanie wywrotu pneumatycznego

Wywrot pneumatyczny wykorzystuje sprężone powietrze do podnoszenia skrzyni ładunkowej. Jest to rozwiązanie mniej typowe niż hydraulika, ale spotykane, zwłaszcza w starszych, niemieckich przyczepach, np. z 1968 roku o ładowności 12 ton. Siłowniki pneumatyczne muszą być bardzo dokładnie wykonane, aby sprostać zadaniu wywrócenia znacznej masy, np. tony zboża, przy ciśnieniu około 8 atmosfer, które nabija sprężarka w ciągniku.

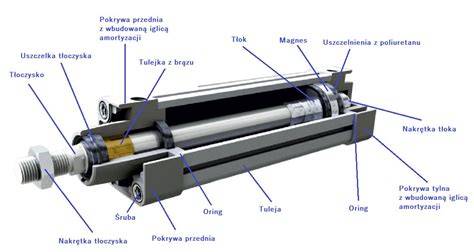

Budowa i działanie układu pneumatycznego

Układ pneumatyczny musi być bardzo szczelny. Elektrozawór w takim systemie działa podobnie jak w hydraulice. Prawdopodobnie posiada on trzy przyłącza, co jest związane z różnymi funkcjami kiprowania i upuszczania powietrza. Kiprowanie bezpośrednio z kompresora trwałoby wieki. Dlatego w czasie spoczynku powietrze wpływa jednym przyłączem i przez rozdzielacz drugim do butli. W czasie kiprowania otwiera się trzecie przyłącze do siłownika. Przy opuszczaniu, podobnie jak przy spoczynku, następuje upuszczanie powietrza z siłownika w otoczenie. Dodatkowo, powinna być jeszcze pozycja „stop”, czyli taka, w której ani nie podnosi, ani nie upuszcza powietrza.

Diagnostyka i konserwacja

Jeśli występują problemy z wywrotem pneumatycznym, należy najpierw rozebrać i wyczyścić wszystkie elementy, sprawdzić membrany. Układ musi być bardzo szczelny. Warto również zapytać kogoś, kto zajmuje się ciężarówkami, ponieważ w naczepach na poduszkach stosuje się podobne zasady sterowania elektrozaworami do podnoszenia i opuszczania.

Podłączanie wywrotu hydraulicznego

Przyczepa-wywrotka to bardzo przydatna rzecz w każdym gospodarstwie do transportowania i rozładowywania materiałów sypkich. Proces samodzielnego wykonania lub przeróbki przyczepy na wywrotkę nie jest trudny. Niezależnie od tego, czy jest to przyczepa jednoosiowa czy dwuosiowa, proces będzie ten sam. Przyczepa jednoosiowa wywrotka jest łatwiejsza do manewrowania, zwłaszcza podczas cofania, jednak jej ładowność jest mniejsza. Przyczepa dwuosiowa wywrotka będzie mogła zabrać większą ilość ładunku, a jej konstrukcja będzie stabilniejsza.

Krok 1: Przygotowanie ramy

Pierwszym krokiem w przeróbce jest usunięcie przestrzeni ładunkowej, tak by pozostała sama rama. Trzeba odkręcić burty oraz podłogę. Jeśli elementy te zostały przyspawane do ramy, konieczne będzie ich odcięcie za pomocą szlifierki kątowej. Następnie z odpowiednio grubych kątowników wykonujemy dodatkową ramę, która będzie służyć jako podstawa podłogi przestrzeni ładunkowej.

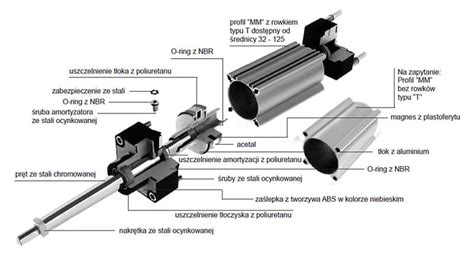

Krok 2: Montaż siłownika hydraulicznego

Aby przyczepa wywrotka dwuosiowa lub jednoosiowa mogła spełniać swoje zadanie, konieczne jest zamontowanie siłownika hydraulicznego. Jego zadaniem będzie unoszenie i przechylanie przestrzeni ładunkowej. Miejsce jego montażu należy wykonać z grubych blach i umieścić w okolicach centralnej części ramy. Siłownik w górnej części ma kulę, która musi zostać wprowadzona do gniazda, które należy zaplanować pod ramą części ładunkowej (kipra). Do siłownika należy podłączyć wąż hydrauliczny, a jego zakończenie umieścić na przedniej stronie przyczepy, by łatwo było podpinać go do odpowiednich gniazd w ciągniku.

Krok 3: Przyczepa 3-stronna

Jeśli chcemy posiadać przyczepę rolniczą wywrotkę 3-stronną, czyli pozwalającą na wysypywanie ładunku na lewo, prawo oraz do tyłu, trzeba wykonać dodatkowe modyfikacje. Konieczne będzie zamocowanie specjalnych zawiasów oraz blokad po każdej stronie ramy. Samodzielne wykonanie przyczepy-wywrotki nie jest zadaniem trudnym. Wystarczy posiadać starą przyczepę lub rozrzutnik, które z użyciem szlifierki kątowej oraz spawarki można zmodyfikować, by stanowiły solidną bazę do budowy takiego pojazdu. Potem wystarczy zamontować siłownik hydrauliczny wraz z wężami oraz zawiasy i blokady, które umożliwią przechylanie kipra na wybraną stronę.

Podłączanie do ciągnika

Każdy traktor ma przynajmniej dwa wyjścia hydrauliczne (parę). Często problemem jest opuszczanie, ponieważ w niektórych systemach przełączanie na drugą sekcję podnoszenia powoduje, że z pierwszej sekcji olej opada, ale ciśnienie jest pchane na drugą sekcję, co powoduje wycie pompy, ponieważ nic nie jest podłączone, a zawór bezpieczeństwa tylko przepuszcza. Wolny spływ to dodatkowe złącze tylko do powrotu oleju. W rozdzielaczu z funkcją pływającą dźwignia sterownicza ma 4 położenia. Na funkcji pływającej jest zatrzask, który utrzymuje ją w tym położeniu, wówczas obydwa wyjścia z tej sekcji są połączone z powrotem do zbiornika. W nowym ciągniku powinna być przynajmniej jedna taka sekcja. Jeśli nie ma, należy opuszczać przyczepę na zgaszonym ciągniku lub dorobić przewód z drugiego wyjścia i podłączyć pod wolny spływ.

Podłączanie gniazda przyczepy samochodowej

Gniazdo elektryczne do zasilania przyczepy samochodowej jest nieodłączną częścią haka holowniczego. Służy do połączenia pojazdu z przyczepą za pomocą przewodów elektrycznych, umożliwiając przesyłanie sygnałów świetlnych i zasilania. Prawidłowe połączenie przyczepki z instalacją samochodu jest kluczowe dla sprawnego działania świateł i bezpieczeństwa na drodze. Zgodnie z Prawem o ruchu drogowym, każda przyczepa musi mieć sprawne oświetlenie zewnętrzne. Wszelkie prace ingerujące w instalację elektryczną samochodu powinniśmy wykonywać przy całkowicie wyłączonym zapłonie. Przed rozpoczęciem prac zawsze odłącz ujemną klemę akumulatora, aby uniknąć zwarcia.

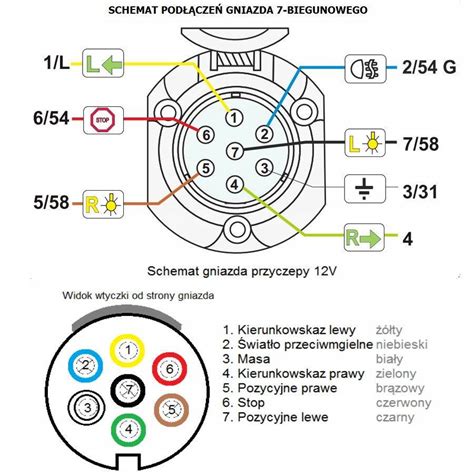

Krok 1: Sprawdź typ gniazda: 7-PIN czy 13-PIN

Na rynku dostępne są gniazda 7-pinowe i 13-pinowe. Różnica polega na ilości funkcji, które mogą obsłużyć. Gniazdo 7-pinowe jest wystarczające dla przyczep o masie do 750 kg, obsługując podstawowe funkcje oświetleniowe: pozycyjne, przeciwmgielne, kierunkowskazy i światła stopu. Gniazdo 13-pinowe jest wymagane dla cięższych przyczep, które muszą mieć światło cofania. Zapewnia ono obsługę wszystkich dostępnych świateł przyczepy, w tym światła cofania czy oświetlenie tablicy rejestracyjnej, a w bardziej rozbudowanych systemach także zasilanie dodatkowych urządzeń. Dodatkowe funkcje gniazda 13-pin to:

• światło cofania,
• dodatkowe zasilanie stałe (12V) do zasilania urządzeń dodatkowych (np. lodówki czy oświetlenia wewnętrznego),
• zasilanie po zapłonie (aktywne tylko przy włączonym zapłonie),
• masa dla urządzeń pokładowych przyczepy.

Jeśli w samochodzie zostało zainstalowane gniazdo 7-PIN, to jego zmiana na wersję 13-pinową będzie wymagała wymiany wiązki doprowadzającej prąd i ingerencji w instalację elektryczną. W przypadku potrzeby podłączenia wtyczki 13-PIN do gniazda 7-pinowego (lub na odwrót) i braku konieczności korzystania z dodatkowych funkcji, należy użyć odpowiedniej przejściówki.

Krok 2: Demontaż starego gniazda i ocena przewodów

Sposób demontażu starego gniazda zależy od jego rodzaju i producenta. W większości modeli jest ono przykręcone śrubami, które należy odkręcić. Po otwarciu gniazda zwróć uwagę na rozmieszczenie przewodów. Przewody powinny być oznaczone kolorami. Dla pewności, można zrobić zdjęcie. Następnie należy odłączyć wiązkę elektryczną, luzując śrubki mocujące końcówki kabli w gnieździe.

Sprawdź piny w gnieździe i wtyczce. Zielony lub biały nalot świadczy o korozji. Oczyść je drobnym papierem ściernym lub specjalnym sprayem do styków elektrycznych. Po odkręceniu przewodów upewnij się, że ich końcówki są w dobrym stanie - nie są załamane, zaśniedziałe. Sprawdź, czy są odpowiedniej długości oraz grubości, umożliwiającej pewne połączenie. Jeśli uszkodzenia są rozległe, przewody należy wymienić. Przygotuj przewody elektryczne zgodnie z instrukcją producenta gniazda.

Krok 3: Montaż nowego gniazda i podłączenie przewodów

Po demontażu starego gniazda czas na instalację nowego. Ważny jest wybór odpowiedniego gniazda, by pasowało do dedykowanego uchwytu montażowego w samochodzie. Sprawdź również w jakim stanie jest gumowa osłona, przez którą przechodzi wiązka elektryczna - jeśli zauważysz na niej uszkodzenia, wymień ją na nową. Uszczelka gumowa pod gniazdem zapobiega korozji styków spowodowanej wilgocią.

Kolejny krok to podłączenie przewodów. Odizolowane końcówki przewodów muszą być dostatecznie długie, aby dało się mocno osadzić je w gnieździe, muszą być proste i czyste. Przewody podłącz według schematu producenta lub skorzystaj z instrukcji, a także ewentualnie ze zdjęć zrobionych w poprzednim kroku. Gniazdo musi być solidnie przykręcone. Najczęstszą przyczyną awarii w instalacji jest słaba masa, czyli złe połączenie białego przewodu (Pin 3).

Uwaga: Podłączenie „na krótko” może spowodować błędy komputera pokładowego.

Podłączenie wtyczki i sprawdzenie działania świateł

Po zakończeniu montażu użyj próbnika napięcia lub specjalnego testera gniazda haka, aby sprawdzić, czy wszystkie światła działają poprawnie:

1. Włącz auto i sprawdź kontrolki w samochodzie. Upewnij się, że na desce rozdzielczej nie pojawiły się komunikaty o błędach.
2. Przetestuj światła i sygnały świetlne: kierunkowskazy, światła pozycyjne, światło stopu oraz światła cofania (w instalacji 13-PIN). Sprawdź, czy lampy reagują prawidłowo.

Jeśli którykolwiek z odbiorników elektrycznych nie działa, sprawdź, czy biały przewód jest solidnie przykręcony zarówno w gnieździe, jak i do karoserii pojazdu, a także upewnij się, że przewody są właściwie podłączone zgodnie ze schematem elektrycznym. Jazda z niesprawnym oświetleniem przyczepy grozi mandatem oraz możliwością zatrzymania dowodu rejestracyjnego i zakazem dalszej jazdy.

Rodzaje gniazd przyczepy

Wiązki elektryczne do przyczep różnią się w zależności od rodzaju przyczepy oraz jej wyposażenia. Najczęściej spotykane rodzaje to:

• Gniazdo 7 PIN typu „N” - stosowane głównie w przyczepkach lekkich o DMC do 750 kg. Umożliwia podłączenie podstawowych świateł, takich jak kierunkowskazy, światła przeciwmgielne, lewe światło pozycyjne, prawe światło pozycyjne i światła stopu.
• Gniazdo 13 PIN - wykorzystywane w przyczepach kempingowych i cięższych przyczepach (DMC powyżej 750 kg). Dodatkowe piny pozwalają na obsługę świateł cofania oraz stałego zasilania. Wiązka 13-pinowa posiada też dodatkowe funkcje: możliwość przekazania stałego zasilania do przyczepy (np. dla urządzeń w przyczepie kempingowej), przewód ładowania, a także światło cofania dla przyczepy.
• Gniazdo 7 PIN typu „S” - rozszerzenie standardowego gniazda „N”, które dodaje obsługę świateł cofania. Jest często stosowane w przyczepach z bardziej rozbudowanym systemem elektrycznym.

Przy zakupie nowego gniazda lub wtyczki upewnij się, że jest ono zgodne z parametrami Twojej przyczepki i pojazdu. Jeśli instalacja elektryczna Twojej przyczepki nie jest kompatybilna z samochodem, pamiętaj o dokupieniu odpowiedniego adaptera.

Bezpieczne holowanie i cofanie z przyczepą

Przygotowanie do holowania

Przed podłączeniem przyczepy sprawdź, czy maksymalna masa holowana przez Twój samochód ciężarowy przekracza rzeczywistą całkowitą masę własną (GVWR) podane na tabliczce znamionowej przyczepki. GVWR oznacza maksymalną dopuszczalną masę całkowitą pojazdu, czyli maksymalną wagę, jaką Twój pojazd lub przyczepa może bezpiecznie przenosić. Dokładnie przeanalizuj instrukcję obsługi pojazdu, zwracając uwagę na wartości dotyczące maksymalnej bezpiecznej ładowności, dopuszczalnej masy na osie oraz specyfikacji fabrycznego zawiesza holowniczego. Przekroczenie którekolwiek z tych limitów może prowadzić do poważnych problemów w przyszłości.

Warto również sprawdzić wartość masy nacisku na kulę holowniczą (tongue weight), która według większości ekspertów powinna wynosić od 15 do 25% całkowitej masy przyczepki. Masa nadkółkowa zapewnia stabilność podczas holowania i jest kluczowa dla bezpiecznej obsługi. Sprawdź kulę holowniczą pod kątem pęknięć, korozji lub zużycia oraz przetestuj naprężenie kuli, obracając ją; jakikolwiek ruch kuli wskazuje na jej zużycie.

Ustaw ciężarówkę na poziomej powierzchni z opuszczoną klapą tylną. Ostrożnie cofaj się, aż kulka holownicza znajdzie się dokładnie pod zaczepem przyczepy. Dostosuj wysokość przyczepy za pomocą systemu dźwigniowego tak, aby zaczep znajdował się 2,5-5 cm nad kulką. Opuszczaj przyczepę tak, aby zaczep znalazł się całkowicie na kuli holowniczej. Wciśnij zatrzask, aż zabrzeszcze i zablokuje się w pozycji zamkniętej, następnie delikatnie podnieś język przyczepy, aby upewnić się, że połączenie jest stabilne. Sprawdź również położenie płytki blokującej. Nigdy nie pomijaj tej kontroli wykonywanej ręcznie.

Test funkcjonalny i łańcuchy bezpieczeństwa

Przeprowadź test funkcjonalny: włącz wszystkie światła i hamulce, podczas gdy osoba kontrolująca zweryfikuje ich działanie. Dokładnie sprawdź mechanizm blokujący sprzęgło, aby upewnić się, że wszystko jest prawidłowo załączone i nie ma żadnych szczelin między sprzęgłem a kulą holowniczą. Łańcuszki bezpieczeństwa powinny być również skrzyżowane pod sprzęgłem, pozostawiając luźne ugięcie o długości około 10-15 cm. Aby sprawdzić stabilność układu, delikatnie zrockuj przyczepę w prawo i w lewo. Jeśli przyczepa porusza się w górę i w dół, oznacza to, że albo sprzęgło nie jest prawidłowo osadzone, albo ciężar na języku przyczepy jest zbyt mały.

Sprawdź ciśnienie w oponach i upewnij się, że żaden ładunek wewnątrz przyczepy nie przesuwa się przypadkowo. Ponownie zweryfikuj, czy punkty połączenia są prawidłowo zsynchronizowane oraz czy przyczepa stoi poziomo. Uważnie nasłuchuj podczas skręcania - nietypowe dźwięki, takie jak trzaskanie lub ocieranie, mogą wskazywać na nieprawidłową pozycję zaczepu lub niewystarczającą wysokość wolnej przestrzeni pod komorą ładunkową.

Cofanie z przyczepą

Cofanie z przyczepą wymaga wprawy i cierpliwości. Należy rozpocząć dopiero wtedy, gdy upewnimy się, że posiadamy dobrą widoczność, otoczenie jest bezpieczne oraz będziemy w stanie zmieścić się w wyznaczonym miejscu. Sprawdźmy, czy wokół nie występują żadne przeszkody, a lusterka są ustawione prawidłowo. Auto oraz przyczepę powinniśmy ustawić w linii prostej i podjechać maksymalnie do przodu. Rozpoczynając cofanie, istotne jest poruszanie się z powolną prędkością.

Jeśli chcemy, aby przyczepa skręciła w prawo, musimy kręcić kierownicą w lewo. Dopiero gdy między samochodem a przyczepą ustawiony zostanie właściwy kąt, możemy odbić kierownicą w drugą stronę. Przydatne może być wyobrażenie sobie kierownicy jako naszej przyczepy (jej górna część to przód przyczepy, a dolna to tył). Im dłuższa przyczepa, tym większe będzie opóźnienie podczas wykonywania manewrów. Najczęściej popełnianym błędem jest pośpiech i wykonywanie zbyt gwałtownych zwrotów, co prowadzi do „łamania” przyczepy. Innym błędem jest nieprawidłowa ocena przestrzeni - do tego typu manewru potrzeba więcej miejsca, uwzględniając w tym także ewentualne korekty.

Rozłączanie przyczepy

Rozłączanie przyczep należy rozpocząć wyłącznie po zaparkowaniu pojazdu na płaskim, twardym podłożu oraz upewnieniu się, że oba układy hamulcowe są solidnie zablokowane. Kliny kołowe należy umieścić bezpośrednio przy oponach przyczepy. Najpierw należy zwolnić napięcie łańcuchów bezpieczeństwa, a następnie kabel awaryjnego zatrzymania. Podczas odłączania 7-pinowego złącza należy postępować ostrożnie. Aby odblokować zaczep, należy całkowicie wyciągnąć dźwignię zwalniającą. Dźwignię podnośnika przyczepy należy podnosić stopniowo, aż do całkowitego zerwania kontaktu między zaczepem a kulą holowniczą. Należy stale unikać pozostawania w strefie znajdującej się bezpośrednio pod zaczepem, ponieważ elementy mogą się niespodziewanie rozłączyć. Po pełnym rozłączeniu należy sprawdzić każdy element pod kątem zużycia lub uszkodzeń, starannie zwijać łańcuchy i przewody oraz nie przemieszczać ciężarówki, dopóki przyczepa nie będzie stabilnie oparta na własnym podnośniku i nie zostanie odpowiednio zabezpieczona klinami kołowymi.
