Wywrotki Wielton, wyposażone w zaawansowane systemy hamulcowe i sterujące osią, takie jak Haldex, mogą czasami napotykać problemy z prawidłowym funkcjonowaniem osi podnoszonej. Jednym z częstych objawów jest sytuacja, gdy naczepa, zwłaszcza na pusto, nie podnosi osi, lub oś podnosi się po naciśnięciu hamulca nożnego, ale opada w momencie jego puszczenia. Tego typu awarie mogą mieć różnorodne przyczyny, od błędów elektrycznych po uszkodzenia komponentów pneumatycznych czy elektronicznych.
Podstawowe komponenty systemu sterowania osią
Systemy Haldex EB+ (EBS) i Haldex Modular, często spotykane w naczepach Wielton, odpowiadają za elektroniczne sterowanie układem hamulcowym i zawieszeniem. Centralnym elementem jest modulator EBS, który zarządza ciśnieniem powietrza w poduszkach zawieszenia i siłą hamowania. Do prawidłowego działania kluczowe są również zawory pneumatyczne, czujniki ciśnienia oraz połączenia elektryczne z ciągnikiem. Wiele problemów dotyczy również systemu poziomowania Collas Haldex.
Najczęstsze przyczyny awarii i ich rozwiązania

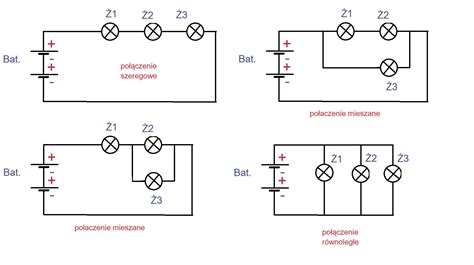

Problemy elektryczne i zasilanie
- Brak zasilania na modulatorze EBS: Częstą przyczyną problemów z podnoszeniem osi jest brak odpowiedniego zasilania na modulatorze EBS. Należy sprawdzić bezpiecznik w ciągniku oraz kabel połączeniowy. Zdarzało się, że w panelu bezpieczników ABS w ciągniku przepaliła się ścieżka, co skutkowało brakiem napięcia na bezpieczniku 25A do zasilania naczepy, mimo że sam bezpiecznik wizualnie był sprawny.
- Uszkodzenia okablowania: Inną przyczyną może być zerwany kabel od cewki przy ILIASIE, co bezpośrednio wpływa na funkcję podnoszenia ośki. W przypadku systemów Collas, problemem może być wiszący kabel od zaworu rampowego, z którego po zapłonie wychodzi około 4V zamiast wymaganych 24V.
- Napięcia w gnieździe elektrycznym: Sprawdzając wyjścia na naczepę w gnieździe elektrycznym, należy zweryfikować napięcia: 24V przed zapłonem (pin 30) i 24V po zapłonie (pin 15). Problemy z napięciem mogą wynikać również z uszkodzonego kabla ABS/EBS, nawet jeśli wydaje się on sprawny przy teście zwarcia.
Awaria zaworów i modulatorów
- Zacięty zawór podnoszenia osi: Problemy z osią często wynikają z awarii zaworów. Typowym scenariuszem jest sytuacja, gdy oś zostaje u góry, a przyczyną jest zacięcie się zaworu, który spuszcza powietrze z poduszek na półresorach i napełnia poduszki podnoszenia osi. Taki zawór należy rozebrać, nasmarować lub wymienić. Warto zlokalizować go, idąc po przewodach od tych poduszek.
- Uszkodzenie modulatora: Jeśli po odpięciu wszystkich wtyczek elektrycznych od zaworu problem nadal występuje, a zawór został rozebrany, wyczyszczony i wymieniono uszczelniacze, to może wskazywać na uszkodzenie modulatora. Modulator może również powodować objawy takie jak za ostre hamowanie na pusto i niestabilne zachowanie osi (podnosi się i opuszcza podczas jazdy). W przypadku naczep Bodex z systemem Haldex, blokowanie kół po zwolnieniu hamulca ręcznego, odblokowywane dopiero po naciśnięciu hamulca nożnego, może również świadczyć o problemach z modulatorem lub komunikacją.
- Zawór do szybkiego odpowietrzania: W przypadku braku zaworu do szybkiego odpowietrzania naczepy, jego montaż wymaga prawidłowego wpięcia. Zawór z czterema wyjściami fi 8 i jednym zasilającym fi 10 należy podłączyć do wyjść na poduszki z zaworu autopoziomowania. Trzeba zidentyfikować, który z trzech przewodów zaworu autopoziomowania jest zasilający, a które idą na poduszki.
- Zawór EPV: W systemach ABS Haldex Modular 2 z zaworem EPV, ten ostatni jest podłączony pod zasilanie ABS-u i jego prawidłowe działanie jest kluczowe.
Haldex EB+ 4.0
Problemy pneumatyczne
- Załamanie przewodu pneumatycznego: Załamanie przewodu pneumatycznego między klamką a zaworem TEBS, zwłaszcza jeśli jest on przywiązywany do ramy, może prowadzić do nieprawidłowego działania układu. Należy to dokładnie sprawdzić.
- Uszkodzony zawór hamulca przyczepy: Uszkodzony zawór do hamulca przyczepy, który nie nadaje się do regeneracji, również może wpływać na pracę osi poprzez nieprawidłowe ciśnienie w układzie.
Usterki czujników
- Czujniki ciśnienia w zaworze: Należy sprawdzić czujniki ciśnienia w zaworze.
- Czujniki ABS: W przypadku usterki ABS (świecąca kontrolka od naczepy) należy zweryfikować odległości czujników ABS, szczególnie przy wymianie bębnów. W ciągniku czujniki ABS powinny mieć rezystancję od 0,8 kΩ (Wabco) do 1,3 kΩ (Haldex). Modulatory (małe zawory powietrzne przy siłownikach hamulcowych) posiadają dwie cewki po około 20 Ω połączone masą.
Komunikacja i kompatybilność ciągnika z naczepą
- Niespójne systemy: Należy upewnić się, że ciągnik i naczepa posiadają kompatybilne systemy. Przykładowo, jeśli ciągnik ma EBS, a naczepa system EB+, należy sprawdzić, czy używany 5-pinowy kabel połączeniowy nie powoduje zakłóceń.
- Brak danych hamowania: Bez zasilania naczepa będzie hamować w proporcji 1/1, co na pusto może prowadzić do palenia opon. Z zasilaniem system dobiera siłę hamowania do obciążenia.
Diagnostyka i zaawansowane rozwiązania
W przypadku niewyjaśnionych problemów najskuteczniejszym rozwiązaniem jest podłączenie diagnostyki i weryfikacja błędów. Pozwoli to precyzyjnie określić problem. Systemy takie jak Haldex EB+ (EBS) z 2011 roku wymagają diagnostyki w warsztacie dysponującym odpowiednim sprzętem (np. Jaltest, Texa). Kody usterek, takie jak MID128 PID91 FMI9 (brak komunikatu z pedału przyspieszenia, sporadyczny lub niedochodzący sygnał), wskazują na konkretne problemy w komunikacji.
Planując odbudowę rozebranego układu hamulcowego i elektrycznego w naczepie, należy dokładnie zidentyfikować zamontowany system hamulcowy (np. ABS Haldex Modular w wersji 1M/2S lub 2 z zaworem EPV). Wymiana całego systemu hamulcowego na inny (np. z Haldex na Wabco E) jest możliwa, ale wymaga uwzględnienia, że dane hamowania są obliczane do typu pojazdu, i jest on homologowany. Sama wymiana modulatora i osprzętu to nic trudnego, ale kluczowe są dane hamowania.
Praktyczne aspekty użytkowania osi podnoszonej
- Brak "magicznego guzika": Niektóre naczepy (np. Inter Cars) nie posiadają fizycznego "magicznego guzika" do podnoszenia osi. W takich przypadkach możliwość uniesienia osi podczas załadunku (np. na błotnistych terenach do zawracania) może wymagać interwencji. Często oś można podnieść za pomocą pilota w ciągniku od sterowania poduszek, działającego po systemie ABS (np. wciśnięcie M1 w Scanii).
- Podnoszenie osi podczas jazdy: Podnoszenie i opuszczanie osi podczas jazdy jest możliwe, ale z zachowaniem prędkości nie większej niż 20 km/h.
- Ograniczenia bezpieczeństwa: W załadowanej naczepie (np. 27 ton) dla własnego bezpieczeństwa osi NIE należy podnosić. Jedynym wyjątkiem od tej reguły jest konieczność cofania na długim odcinku, ale tylko na nawierzchni dopiero formowanej. Podnoszenie osi w załadowanej naczepie niesie ryzyko zniszczenia opon, łożysk, a nawet pęknięcia ramy.
