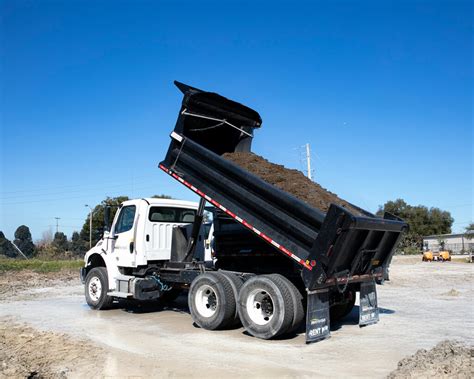

Pojazd samowyładowczy to maszyna przeznaczona do przewozu ładunków, wyposażona w mechanizm umożliwiający szybki wyładunek. W transporcie drogowym najczęściej spotykaną odmianą takiego pojazdu jest wywrotka, w której opróżnianie następuje przez przechylenie skrzyni ładunkowej. Może to być samochód ciężarowy, wózek lub wagon. Klasyczne nadwozie samowyładowcze wykorzystuje układ przechylania skrzyni ładunkowej, zwykle z napędem hydraulicznym. Zaletą pojazdów samowyładowczych jest skrócenie czasu rozładunku w porównaniu z rozładunkiem ręcznym lub z użyciem dodatkowych urządzeń.
Podstawowe Zasady Działania i Rodzaje
Choć wywrotki rolnicze to maszyny o dość prostej konstrukcji, ich działanie opiera się na bardzo praktycznych rozwiązaniach, które pozwalają znacząco zwiększyć efektywność pracy. Kluczowym elementem jest mechanizm hydrauliczny, który odpowiada za unoszenie skrzyni ładunkowej. Działanie rozpoczyna się od aktywowania systemu wywrotu - zazwyczaj przy pomocy zaworu hydraulicznego lub dźwigni w kabinie ciągnika. Wówczas tłok hydrauliczny podnosi jedną ze stron przyczepy, pochylając ją w określonym kierunku - zazwyczaj w bok lub do tyłu. Dzięki grawitacji materiał zaczyna samoczynnie wysypywać się ze skrzyni. Nie potrzeba ładowarki, nie trzeba ręcznie wybierać towaru - cały rozładunek odbywa się w kilka sekund.
Nowoczesne przyczepy wywrotki mogą być dodatkowo wyposażone w siłowniki trójstronnego wywrotu, co oznacza, że materiał może być wysypywany zarówno na lewą, prawą stronę, jak i do tyłu - w zależności od warunków w terenie i zapotrzebowania. Oferowanych jest wiele modeli wywrotek, m. in. trójstronne oraz tylnoz-sypowe. Przechylana skrzynia ładunkowa umożliwia samoczynny rozładunek kontenerów.
Zastosowanie Wywrotek Rolniczych
Wywrotki rolnicze są dziś nieodzownym elementem nowoczesnych gospodarstw. Pierwszym i najczęstszym zastosowaniem wywrotek rolniczych jest transport materiałów sypkich, takich jak zboża, kukurydza, rzepak czy inne plony. Przy zbiorach, kiedy liczy się czas, wywrotka umożliwia szybki załadunek i błyskawiczny rozładunek, oszczędzając cenne minuty i energię. W gospodarstwach warzywniczych i sadowniczych przyczepy wywrotki wykorzystywane są do transportu warzyw i owoców - ziemniaków, cebuli, marchwi, jabłek czy buraków. W okresach nawożenia wywrotki służą do przewożenia nawozów naturalnych (obornika) oraz sypkich nawozów sztucznych. Można je także wykorzystywać do rozładunku kompostu czy wapna na polu. W gospodarstwach hodowlanych wywrotki idealnie sprawdzają się przy transporcie kiszonki, słomy, siana oraz wszelkiego rodzaju pasz objętościowych. Można nimi przewozić także materiały budowlane, takie jak piasek, żwir czy kamień, np. przy modernizacji dróg wewnętrznych czy budowie wiat i hal. Wywrotka przyda się tam, gdzie trzeba coś szybko przewieźć i równie szybko rozładować.
Wywrotki Budowlane i Komunalne
Wywrotki znajdują zastosowanie również w transporcie budowlanym i komunalnym. Naczepy budowlane stawiają na lekkość i nieścieralne stopy metali, aby służyły jak najdłużej w trudnych budowlanych warunkach. Posiadają również dodatkowe wzmocnienia, ponieważ w tej branży transportowane materiały są ogromnym testem dla wytrzymałości naczep. Model Bulk Master wyposażony jest w specjalne klapo-drzwi, które umożliwiają wygodny rozładunek do koszy przyjęciowych. Podłoga wykonana jest ze stopu aluminium o podwyższonej odporności na ścieranie. Specjalna konstrukcja ramy zapewnia niższy środek ciężkości, co z kolei przekłada się na lepszą manewrowość naczepy oraz stabilność na nierównym terenie. Rodzaj naczep komunalnych to kolejna gałąź specjalistycznych produktów, zaprojektowanych z myślą o konkretnej dziedzinie. Model Scrap Master to propozycja wykonana z trudnościeralnej stali Hardox 450. Posiada dodatkowe wzmocnienia ścian bocznych, a brak tylnej belki znacznie ułatwia rozładunek.
Ewolucja Konstrukcji i Materiałów Wywrotek
Pojazdy samowyładowcze stają się coraz bardziej zrobotyzowane. Przez lata skrzynie wykonywane były z blach stalowych, a jedyną gwarancję ich jakości stanowiły grube arkusze i solidne spawy. Przez lata prostota koleb pojazdów samowyładowczych powodowała, że ich napraw mógł się podjąć każdy mechanik. Prace ograniczały się do prostych zabiegów blacharskich: cięcia, spawania, piaskowania i lakierowania czy napraw układu hydraulicznego. Obecnie mamy więcej zastosowanych materiałów, technologii oraz rodzajów nadwozi samowyładowczych.
Od Drewna do Nowoczesnych Stopów
Pierwsze nadwozia samowyładowcze wykonane były ze stali i drewna. Układ przechylania skrzyni zazwyczaj był prosty, najczęściej linowy. Z czasem odkryto zalety hydrauliki siłowej, a drewno zostało zamienione na stal. Takie wywrotki funkcjonowały przez kilka dekad. Dopiero pod koniec lat 60. ubiegłego wieku w nadwoziach samowyładowczych pojawiły się stopy aluminium. Początkowo stosowano je w pojazdach do transportu zbóż. Dzięki lekkiej konstrukcji wzrastała ładowność, a malało zużycie paliwa - zwłaszcza przy powrotach na pusto. Kryzys paliwowy lat 70. ugruntował pozycję stopów lekkich w konstruowaniu nadwozi pojazdów użytkowych. Koniec lat 80. XX wieku to pierwsze próby ograniczania emisji spalin. Jedną z metod miały być lżejsze pojazdy. Brakowało jeszcze technologii projektowej pozwalającej na szybkie obliczenia i projektowanie profili aluminiowych. Ta pojawiła się na przełomie wieku i do dziś stanowi podstawę w tworzeniu wywrotek. Dzięki cyfryzacji oraz technikom cięcia stopów aluminiowych „rodem z kosmosu” bardzo łatwo stworzyć kolebę całoaluminiową oraz wirtualnie ją przetestować. Nic dziwnego, że dziś lekkie zabudowy są tak powszechne.
The UNTOLD History of Euclid Inc.
Nowoczesne Rozwiązania i Automatyzacja Rozładunku
Nowoczesna zabudowa samowyładowcza to nie tylko skrzynia i układ jej podnoszenia, to także szereg rozwiązań usprawniających działania kierowcy. Wszystkie te usprawnienia można obsługiwać z kabiny pojazdu - zdalnie.
Automatyzacja Elementów Skrzyni
- Automatyczne ryglowanie burt: Przez lata każdy kierowca wywrotki musiał każdorazowo wysiadać z kabiny celem odblokowania burt skrzyni ładunkowej przed rozładunkiem. Często tak liczne operacje wychodzenia i wchodzenia do kabiny były powodem urazów, a nawet poważnych wypadków. Dlatego pojawiły się systemy automatycznego ryglowania burt. Z czasem opracowano burty z dolnym zawiasem otwierane i zamykane automatycznie.
- Automatyczne systemy plandek: Pozostała jeszcze plandeka, którą kierowca rolował przed rozładunkiem. Zamiast ręcznej korby pojawiły się systemy zwijania lub odsłaniania brezentu, a Holendrzy poszli jeszcze dalej i opracowali dachy składane samoczynnie niczym w kabriolecie.
- Kształt koleby i wibratory: Najczęściej resztki ładunku usuwał osobiście kierowca za pomocą kilofa i łopaty. Wystarczyło jednak zmienić kształt koleby, aby ładunek nie przywierał do ładowni. Takie koleby są nieco węższe w przedniej części, aby usprawnić opróżnianie skrzyni. Niektóre wywrotki mają również kształt rynny, zwężany w kierunku przodu, dzięki czemu przewożony materiał nie przywiera do ścian i podłogi. Gdyby to nie pomogło, stosowane są wibratory, które drganiami przyspieszają odspajanie się resztek.
Nowoczesne Materiały i Techniki
Walka z masą pojazdów wymusza na konstruktorach stosowanie nowoczesnych materiałów. Przykładem są skandynawskie stale typu Strenx czy Hardox albo kompilacje różnych tworzyw. Stosowane są między innymi wykładziny skrzyń samowyładowczych o obniżonym tarciu albo systemy eżektorowe opróżniające ładownie w poziomie. Osobną grupą są tzw. ruchome podłogi, czyli pojazdy wyposażone w zaawansowany system rozładunku poziomego, czy wywrotki izolowane, przystosowane do transportu asfaltu na gorąco. Wszystko to dowodzi, że nowoczesna wywrotka nie jest tak prosta, jak kiedyś.

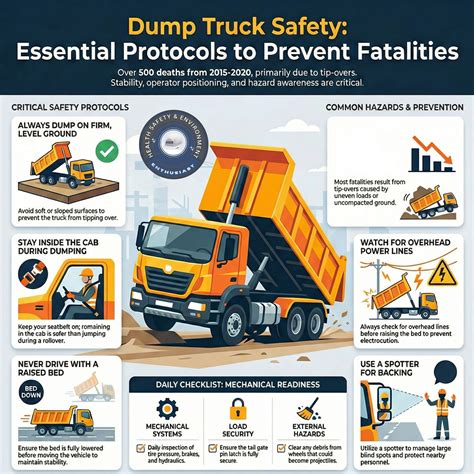

Bezpieczeństwo i Stabilność Przechyłu Samoczynnego
Boczne przechylenie samowyładowczego nadwozia podczas rozładunku może być niezwykle groźną sytuacją. Dlatego producenci wywrotek muszą prowadzić przechyłowe testy, a ich produkty podlegają specyficznym normom. Chcąc zaliczyć swoje pojazdy do najwyższej klasy odporności na przechylenia, w ramach norm IRTE oraz DIN, producenci wywrotek muszą wykazać odporność na przechyły 7-stopniowe. Naczepa Stas Agrostar zdołała natomiast pomyślnie przejść testy z przechyłem znacznie przewyższającym te normy, wynoszącym aż 9 stopni. Pojazd miał przejść takie próby kilkukrotnie i nie wykazał przy tym żadnych trwałych deformacji, które wykluczyłyby go z dalszego użytku. W próbach uczestniczyła naczepa Stas Agrostar o pojemności 52m3, wykonana ze stali typu S700. Zabudowa pojazdu była przy tym w pełni załadowana żwirem i podniesiono ją do najwyższego roboczego położenia, niczym podczas prawdziwego rozładunku. W przyczepach typu TANDEM, czyli z dwiema osiami, rozkład masy jest bardziej równomierny, co poprawia stabilność w czasie podnoszenia skrzyni. Takie rozwiązanie zapobiega również nadmiernemu obciążeniu jednej osi i minimalizuje ryzyko przewrócenia maszyny.
Czynniki Wpływające na Stabilność
Jak wyliczają producenci, wśród kluczowych zagadnień wpływających na stabilność jest odporność na deformację ze strony:
- podwozia,
- nadwozia,
- łączących je zawiasów.
Odpowiednią odporność muszą też wykazać opony oraz elementy zawieszenia, takie jak na przykład łożyska. Dodatkowo naczepy wyposażone są w dużo oświetlenia pozycyjnego i roboczego dla poprawy użyteczności i bezpieczeństwa.
Wyzwania w Serwisowaniu Nowoczesnych Wywrotek
Pojazdy samowyładowcze stają się coraz bardziej zrobotyzowane, a nieudolna naprawa może spowodować nawet trwałe uszkodzenia. Czasy „młotka i przecinaka” w warsztatach powoli się kończą. Dotyczy to także ciężarówek z zabudowami samowyładowczymi, zwanymi potocznie wywrotkami. Dzisiaj trzeba mieć sporo wiedzy, aby je naprawiać. Jest to wyzwanie i szansa dla wielu warsztatów.
Warsztat obsługujący samochody ciężarowe z reguły jest też gotowy pod względem narzędziowym do wykonania napraw większości opisanych systemów. Największą trudność może stanowić wiedza, jak poprawnie tego dokonać. Systemów jest wiele, często o zupełnie różnych filozofiach. Części zamienne mogą być trudniej dostępne z uwagi na mniejszą skalę stosowania, a czas oczekiwania na dostawę dłuższy. Wzrasta też rynek, ponieważ coraz więcej firm transportowo-budowlanych nie ma własnego zaplecza serwisowego. Oczywiście naprawy zabudowy wywrotkowej można dokonać u jej producenta, ale często znajduje się on daleko i nie zawsze dysponuje mobilnym warsztatem. Dlatego serwis wyspecjalizowany w naprawach nadwozi samowyładowczych może liczyć na wiernych lokalnych klientów, którzy coraz częściej nie będą w stanie samodzielnie poradzić sobie z coraz bardziej skomplikowanymi zabudowami.
Alternatywne Systemy Rozładunku: Ruchome Podłogi
W pojazdach z ruchomą podłogą wyładunek odbywa się poziomo: hydraulicznie napędzane listwy podłogi wykonują ruch posuwisto-zwrotny i przesuwają ładunek w kierunku tylnej części naczepy. Mechanizm napędu znajduje się pod podłogą, dzięki czemu nie zmniejsza przestrzeni ładunkowej, a układ sterowania może być umieszczony w kabinie kierowcy albo przy tylnej części naczepy. W przypadku ruchomej podłogi dodatkowymi korzyściami są możliwość rozładunku w zadaszonych pomieszczeniach, większa stateczność podczas rozładunku na nieutwardzonym podłożu oraz możliwość dozowania wyładowywanego materiału. System ten pozwala także na rozładunek ładunku luzem albo na paletach.
