Utrzymanie prawidłowego działania ładowarki XCMG ZL50 z silnikiem Cummins wymaga regularnej konserwacji. Jednym z kluczowych elementów jest właściwa regulacja luzu zaworów. Niewłaściwy luz zaworowy może prowadzić do problemów z mocą silnika, zwiększonego hałasu, a nawet poważnych uszkodzeń. Ten przewodnik szczegółowo opisuje proces sprawdzania i regulacji luzu zaworów w silnikach Cummins, koncentrując się na modelu 6CTA8.3-C.
Znaczenie prawidłowego luzu zaworowego
Pomiędzy końcem zaworu silnika Cummins a jego częściami napędowymi istnieje pewien luz. Jest on niezbędny, aby zapobiec problemom wynikającym z rozszerzalności cieplnej materiałów podczas pracy silnika. Jeśli luz zaworowy jest zbyt duży, układ wydechowy nie będzie działał płynnie, co negatywnie wpłynie na osiągi silnika i zwiększy jego hałas. Z drugiej strony, zbyt mały luz zaworowy może spowodować zatarcie zaworu, uniemożliwiając prawidłową pracę silnika i potencjalnie prowadząc do erozji oraz uszkodzenia powierzchni roboczej mechanizmu rozrządu.
Kiedy należy sprawdzać i regulować zawory?
Zgodnie z zaleceniami, luz zaworów silnika powinien być sprawdzany i regulowany po przejechaniu 13 800 km lub przepracowaniu 1000 godzin. Regularne kontrole są kluczowe dla zapobiegania problemom, zanim staną się poważne.
Sprawdzanie luzu zaworowego
Aby sprawdzić, czy luz zaworowy jest prawidłowy, można użyć szczelinomierza. W normalnym użytkowaniu, szczelinomierz o określonej grubości (np. 0,30 mm lub 0,35 mm) powinien być wkładany do szczeliny zaworu. Miernik nie powinien być wkładany, jeśli wartość jest zbyt duża. Następnie należy użyć szczelinomierza o numer większego; powinien on wchodzić w szczelinę płynnie. Jeśli te wymagania są spełnione, luz zaworowy jest prawidłowy. W przeciwnym razie konieczna jest regulacja.
Procedura sprawdzania luzu zaworowego dla silnika Cummins 6CTA8.3-C:
- Przed rozpoczęciem sprawdzania należy usunąć części silnika, które mogą utrudniać dostęp do pokrywy zaworów, takie jak przewody wysokociśnieniowe, rury wydechowe, przewody wentylacyjne skrzyni korbowej czy rury AFC.
- Następnie należy zdjąć śruby mocujące pokrywę zaworów i ostrożnie ją unieść.
- W przypadku silnika typu 6CTA8.3-C, gdy silnik jest zimny, zalecany luz zaworu dolotowego wynosi 0,30 mm, a luz zaworu wydechowego 0,61 mm.
Regulacja luzu zaworowego
Silniki Cummins wyposażone są w specjalne mechanizmy ułatwiające regulację luzu zaworowego. W silniku Cummins 6CTA8.3-C znajduje się trzpień rozrządu (zlokalizowany pod pompą wtryskową) oraz otwór w kole zębatym wałka rozrządu. Po powolnym obracaniu wałem korbowym, trzpień rozrządu powinien być dopasowany do otworu w kole zębatym wałka rozrządu, a następnie wciśnięty. Pozwala to na ustalenie pierwszego cylindra w górnym punkcie zwrotnym suwu sprężania.

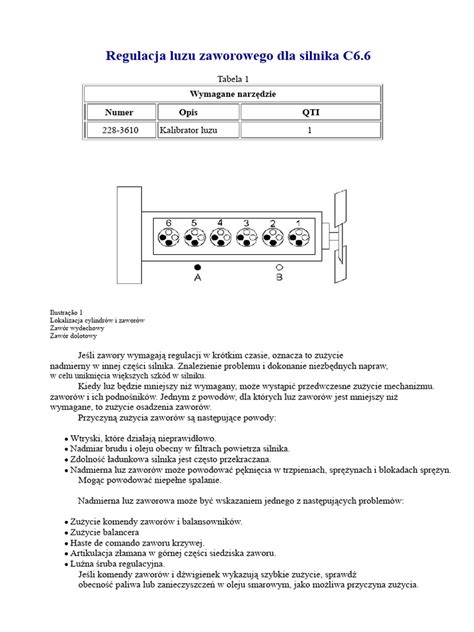

Szczegółowa metoda regulacji luzu zaworowego:
- Ustalenie pierwszego cylindra w GMP suwu sprężania:
- Za pomocą specjalnego narzędzia do koła zamachowego (lub zamiennika) należy powoli obracać kołem zamachowym.
- Gdy trzpień rozrządu zrówna się z otworem w kole zębatym wałka rozrządu i zostanie wciśnięty, pierwszy cylinder znajdzie się w górnym punkcie zwrotnym suwu sprężania.
- W tym położeniu zawory dolotowe i wydechowe pierwszego cylindra są zamknięte, co umożliwia regulację luzu. Jednocześnie zawory dolotowe i wydechowe szóstego cylindra są otwarte i nie można ich regulować.
- Regulacja zaworów:
- Poluzuj nakrętkę śruby regulacyjnej zaworu.
- Włóż szczelinomierz na koniec trzpienia zaworu i ramię dźwigni zaworu.
- Jedną ręką obracaj śrubę regulacyjną śrubokrętem, a drugą lekko pociągaj za szczelinomierz.
- Gdy szczelinomierz napotka lekki opór, luz został prawidłowo ustawiony.
- Po ustawieniu luzu, przytrzymaj śrubę regulacyjną i dokręć nakrętkę mocującą, aby zablokować śrubę.
- Po zablokowaniu śrub, ponownie sprawdź luz za pomocą szczelinomierza, ponieważ dokręcanie nakrętki mogło nieumyślnie obrócić śrubę regulacyjną. W razie potrzeby dokonaj ponownej korekty.
- Regulacja pozostałych zaworów:
- Po wyregulowaniu zaworów pierwszego cylindra, obróć wał korbowy o jeden pełny obrót (360 stopni).
- Teraz szósty cylinder znajdzie się w górnym punkcie zwrotnym suwu sprężania, umożliwiając regulację pozostałych zaworów.
- Postępuj zgodnie z tą samą procedurą regulacji dla zaworów szóstego cylindra.
Środki ostrożności podczas regulacji zaworów
Podczas regulacji zaworów należy pamiętać o kilku ważnych kwestiach:
- Trzpień rozrządu: Po zakończeniu regulacji luzu zaworów dla pierwszego cylindra, należy bezwzględnie wyjąć trzpień rozrządu z koła zębatego wałka rozrządu. Pozostawienie go może spowodować uszkodzenie trzpienia.
- Wartości luzu: Przed rozpoczęciem regulacji, skonsultuj się z instrukcją obsługi silnika, aby poznać dokładne wartości luzu zaworowego dla konkretnego modelu silnika.
- Temperatura silnika: Podane wartości luzu zaworowego zazwyczaj odnoszą się do silnika w stanie zimnym. Upewnij się, że rozumiesz, czy podane wartości dotyczą silnika zimnego, czy gorącego, aby zapewnić prawidłowość regulacji.
- Kontrola po regulacji: Po zainstalowaniu pokrywy głowicy cylindra i innych elementów, uruchom silnik i nasłuchuj ewentualnych nieprawidłowych dźwięków. Jeśli pojawią się nietypowe odgłosy zaworów, należy ponownie sprawdzić i wyregulować luz zaworowy.
