Hydraulika w traktorach Yanmar 14D Forte i pokrewnych modelach

Artykuł szczegółowo omawia budowę, działanie oraz konserwację układu hydraulicznego w traktorach Yanmar, w szczególności modelu 14D Forte, z uwzględnieniem problemów i rozwiązań dotyczących dodatkowych rozdzielaczy oraz samoistnego podnoszenia ramion podnośnika.

Układ hydrauliczny i jego rozbudowa

W traktorach Yanmar, rozdzielacz TUZ (Tylnego Układu Zawieszenia) stanowi kluczowy element hydrauliki, odpowiadający za sterowanie podnośnikiem. Istnieje możliwość podłączenia dodatkowego rozdzielacza, co pozwala na rozbudowę funkcji hydraulicznych ciągnika.

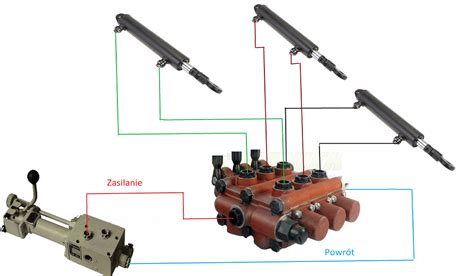

Podłączenie dodatkowego rozdzielacza

Rozważając podłączenie dodatkowego rozdzielacza, ważne jest, aby zrobić to w sposób, który nie wymaga cięcia oryginalnych rurek, jeśli istnieje taka opcja.

• Podłączenie z pompy do nowego rozdzielacza: Należy wpiąć się w cienką rurkę od pompy hydraulicznej i podłączyć ją do wejścia P w nowym rozdzielaczu.
• Zasilanie oryginalnego rozdzielacza: Z nowego rozdzielacza należy wyprowadzić przewód, który zostanie podłączony do oryginalnego rozdzielacza. Może to wymagać zastąpienia śruby mocującej cienką rurkę od pompy w starym rozdzielaczu dłuższą, która pozwoli na jednoczesne zamocowanie dwóch przewodów zakończonych oczkiem.
• Odprowadzenie oleju do skrzyni: Odprowadzenie oleju z nowego rozdzielacza (oznaczone jako N) należy skierować do skrzyni przekładniowej. W tym celu należy poszukać wkręcanych korków z boku obudowy skrzyni. To pozwoli na swobodny spływ oleju bez konieczności modyfikacji istniejących elementów.

Przy zastosowaniu rozdzielacza warto użyć śrub oczkowych, aby uniknąć problemu wysoko odstających przewodów hydraulicznych, co poprawia estetykę i bezpieczeństwo instalacji.

Trójnik i modyfikacje

Jednym z rozważanych rozwiązań jest wymiana kolana poniżej pompy na trójnik, co ułatwi połączenie dodatkowego rozdzielacza. Nabycie odpowiedniego trójnika (np. M30x1.5) może wymagać poszukiwań na rynku lub wykonania elementu na zamówienie.

Wymiana olejów i filtrów w Yanmar 14D Forte

Przed przystąpieniem do eksploatacji traktorka Yanmar, podstawową czynnością jest wymiana wszystkich olejów i filtrów. Jest to kluczowe dla prawidłowego funkcjonowania maszyny i jej trwałości.

Olej silnikowy

Do silnika Yanmar (3 cylindry, 900 cm³) najczęściej zaleca się mineralny olej 15W40. Chociaż na rynku dostępne są różne marki, ważne jest, aby wybrać produkt spełniający podstawowe normy. Przykładowo, olej Turdus 15W40 może być wystarczający, choć niektórzy użytkownicy zastanawiają się, czy nie jest to "za niska półka" dla ich maszyn. Ważne jest, aby olej spełniał wymagania producenta silnika.

Oleje przekładniowe i hydrauliczne

Dobór oleju do tylnego i przedniego mostu może być bardziej skomplikowany. Fabryczna naklejka z napisem "TF500" sugeruje konkretny typ oleju, jednak jego dostępność i cena mogą stanowić problem. Dziwne jest, że ten sam olej jest zalecany zarówno do przodu (tylko dyfer i zwolnice) jak i do tyłu (dyfer, zwolnice i podnośnik).

• Do przedniego mostu: Z uwagi na obecność tylko dyfra i zwolnic, teoretycznie wystarczyłby "zwykły" olej przekładniowy. Sprawdzi się tu klasyczny olej GL-4 80W90.
• Do tylnego mostu i układu hydraulicznego: Ze względu na obecność podnośnika, wymagany jest olej hydrauliczno-przekładniowy. Popularnym wyborem jest Orlen Agro UTTO 10W30, który jest ekonomiczny i spełnia wiele współczesnych norm. Oleje typu UTTO (Universal Tractor Transmission Oil) są przeznaczone do smarowania zarówno układów przekładniowych, jak i hydraulicznych w maszynach rolniczych.

Inne rozważane opcje to Boxol 26 (lepkość wg ISO 46, odpowiadająca HL46) lub Agrol U (wskaźnik lepkości min. >95), jednak oleje UTTO często oferują lepsze parametry i wszechstronność.

Problemy z hydrauliką i ich rozwiązywanie

W traktorach Yanmar, w tym w modelach takich jak F155 i 14D Forte, częstym problemem jest samoistne podnoszenie ramion podnośnika hydraulicznego (UFO) po uruchomieniu silnika. Może to świadczyć o konieczności konserwacji układu hydraulicznego.

Samoistne podnoszenie ramion podnośnika

Objaw samoistnie podnoszących się ramion podnośnika może być spowodowany zanieczyszczeniem układu hydraulicznego lub zużyciem oleju. Często sprzedawcy zapewniają o wymianie oleju i filtrów, jednak praktyka pokazuje, że nie zawsze jest to prawdą, o czym mogą świadczyć ślady rdzy na filtrze hydrauliki.

Rozwiązanie problemu

Skutecznym rozwiązaniem problemu samoistnie podnoszących się ramion jest kompleksowa konserwacja układu hydraulicznego:

1. Spuszczenie starego oleju: Należy zlać olej hydrauliczny ze wszystkich możliwych miejsc, czyli ze zwolnic oraz z korków spustowych na wysokości skrzyni biegów i tylnego mostu.

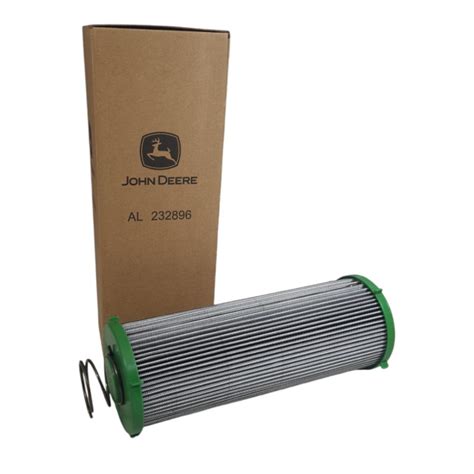

2. Wymiana filtra hydrauliki: Konieczna jest wymiana filtra hydraulicznego. Zanieczyszczony lub zardzewiały filtr może znacząco wpływać na działanie układu.
3. Czyszczenie "odmulacza": "Odmulacz" (prawdopodobnie smok pompy hydraulicznej) powinien zostać dokładnie wyczyszczony. Nawet jeśli wydaje się czysty, jego inspekcja jest zalecana.
4. Zalanie nowym olejem: Po tych czynnościach układ należy zalać nowym, świeżym olejem hydraulicznym (np. Orlen Agro UTTO 10W30).

Po zalaniu nowym olejem podnośnik może początkowo działać skokowo, ale po kilku chwilach powinien zacząć pracować normalnie, bez szarpnięć. Efekt samoczynnego podnoszenia się ramion podnośnika również powinien ustąpić.

Ilość oleju do hydrauliki: Przed zakupem oleju i filtra należy sprawdzić dokładną ilość oleju potrzebną do układu hydraulicznego w danym modelu traktora Yanmar, aby zamówić odpowiednią objętość.

Odpowietrzanie układu

W przypadku układu hydraulicznego, po spuszczeniu oleju i zalaniu nowym, zazwyczaj nie jest wymagane specjalne odpowietrzanie. Układ odpowietrza się samoczynnie podczas pracy, co obserwuje się przez początkową skokową pracę podnośnika, która z czasem stabilizuje się.

Problemy z pracą w polu i modyfikacje

Podczas pracy w polu, np. podczas orki, mogą pojawić się problemy z kontrolą podnośnika, zwłaszcza w kontekście układu UFO. Samoistne zmiany położenia wieszaka z siłownikiem, w zależności od przechyłu, mogą utrudniać precyzyjną pracę.

Belki zawieszenia 3-punktowego

Standardowe belki zawieszenia 3-punktowego mogą być za krótkie, co prowadzi do minimalnej odległości od kół i konieczności ciągłego pilnowania. Rozwiązaniem może być ich modyfikacja poprzez wydłużenie, np. przez wspawanie odcinków płaskownika. Łańcuchy boczne można wtedy przykręcić bezpośrednio do zwolnic, co zwiększy stabilność i komfort pracy.
