Znaczenie Ciśnienia na Wtryskiwaczach w Silnikach Yanmar

Prawidłowe ciśnienie wtrysku paliwa jest kluczowe dla efektywnej i niezawodnej pracy każdego silnika wysokoprężnego, a w szczególności dla silników marki Yanmar. Niezależnie od tego, czy silnik Yanmar pracuje w koparce, ładowarce, ciągniku, agregacie chłodniczym czy prądotwórczym, a także w jednostkach morskich, jego układ paliwowy jest jednym z najbardziej obciążonych systemów. Błędy w wartości ciśnienia wtrysku natychmiast przekładają się na efektywność spalania, co rolnik lub operator maszyny może zauważyć zarówno w postaci spadku mocy, jak i wyższego zużycia paliwa.

Rola Wtryskiwaczy i Układu Paliwowego Yanmar

Wtryskiwacze i końcówki wtrysków, zwane również rozpylaczami, są fundamentalnymi elementami układu paliwowego w japońskich silnikach Yanmar. Ich głównym celem jest dostarczanie precyzyjnie odmierzonej dawki paliwa do komory spalania każdego cylindra. Są skonstruowane tak, aby podczas iniekcji sprężać paliwo do bardzo wysokich wartości. Przykładowo, wtryskiwacz może sprężać paliwo do 2800 do 3000 funtów na cal kwadratowy (psi), co odpowiada około 190-207 barów. W klasycznych odmianach ciśnienie wtrysku paliwa często wynosi rzędu 175 atn (atmosfer technicznych), a w nowocześniejszych konstrukcjach nawet 250 atn. Konieczność stosowania w większości przypadków wtryskiwaczy wielootworowych w silnikach z bezpośrednim wtryskiem może powodować pewne trudności przy ich wykonaniu i obsłudze. Ponadto, ciśnienie spalania w cylindrach osiąga wartości 70-80 atn, co wymaga stosowania dość dużych przekrojów elementów przenoszących siły.

Oferujemy części do układów wtryskowych silników Yanmar, takich jak Yanmar 4TNV88, w tym elementy tłoczące i uszczelnienia. Prowadzimy również naprawy pomp wtryskowych do Yanmarów, w tym modelu 4TNV88 oraz innych. Silniki Yanmar, w których wykorzystywane są te wtryskiwacze, pracują w różnorodnych maszynach, obejmujących koparki, ładowarki, traktorki i ciągniki, agregaty chłodnicze i prądotwórcze, a także silniki morskie i maszyny oraz urządzenia innego typu.

Problemy z Ciśnieniem Wtrysku: Objawy i Przyczyny

Nieprawidłowe ciśnienie wtrysku jest jedną z najczęstszych przyczyn problemów z pracą silników Yanmar. Pompa wtryskowa odpowiada za dostarczanie paliwa pod odpowiednim ciśnieniem, a każdy błąd w jego wartości natychmiast przekłada się na efektywność spalania.

Ogólne objawy nieprawidłowego ciśnienia

Operator maszyny często jest w stanie rozpoznać, że występuje problem z ciśnieniem wtrysku, obserwując zmiany w pracy silnika. Do najczęstszych objawów należą:

• Trudności z uruchomieniem silnika, szczególnie na zimnym silniku, nawet przy temperaturach rzędu 15 stopni Celsjusza.
• Nadmierne dymienie - czarne, siwe lub białe spaliny, które mogą sugerować lejące wtryski lub inne problemy z układem zasilania.
• Wyraźny spadek mocy i problemy z utrzymaniem obrotów.
• Zwiększone zużycie paliwa przy tej samej pracy.
• Nierówna praca silnika i szarpanie podczas jazdy lub pracy.
• Strzelanie w tłumik.
• Silnik jest głośny.

Objawy te są typowe zarówno dla starszych konstrukcji pomp, jak i nowoczesnych systemów Common Rail. W nowych układach elektronika często kompensuje część nieprawidłowości, przez co problem ujawnia się dopiero wtedy, gdy uszkodzenia są już poważne.

Wpływ zbyt niskiego ciśnienia

Spadek ciśnienia wtrysku jest jednym z najczęstszych problemów. Powoduje on niedokładne rozpylenie paliwa, co skutkuje powstawaniem dużych kropli w komorze spalania zamiast jednolitej mgiełki. Krople te spalają się nierównomiernie i częściowo trafiają do układu wydechowego w postaci niespalonego oleju napędowego. Efektem jest nie tylko zwiększone spalanie, ale również wyższa emisja spalin i osadzanie się nagaru na zaworach i tłokach. Długotrwała praca silnika w takich warunkach prowadzi do jego przyspieszonego zużycia, a koszty naprawy mogą być wielokrotnie wyższe niż sama regeneracja pompy.

Skutki zbyt wysokiego ciśnienia

Choć rzadziej spotykanym, to równie groźnym problemem jest zbyt wysokie ciśnienie wtrysku. Nadmierne ciśnienie powoduje, że wtryskiwacze pracują w warunkach przekraczających ich nominalne parametry, co prowadzi do przyspieszonego zużycia końcówek i uszczelek. Paliwo w takich warunkach rozpyla się zbyt agresywnie, co zaburza proces spalania i może prowadzić do przedwczesnego samozapłonu. Skutkiem są spaliny o podwyższonej temperaturze, które negatywnie wpływają na zawory i tłoki. Z czasem dochodzi do mikropęknięć, które są nieodwracalne.

Specyfika problemów w silnikach Yanmar

Długotrwała eksploatacja silnika, skutkująca jego wypracowaniem, może prowadzić do zmniejszenia ciśnienia na wyjściu wtryskiwaczy. Ponadto, zabrudzone paliwo lub złej jakości filtry paliwa mogą doprowadzić do zablokowania wtryskiwaczy w pozycji lekko otwartej, co skutkuje kapaniem paliwa do cylindrów (potocznie - „laniem wtryskiwaczy”). Lejące wtryski przed remontem silnika mogą mieć wpływ na jego uszkodzenie, np. przez przegrzewanie. W przypadku silników Yanmar, wtryskiwacze i końcówki wtrysków mogą być trudne do precyzyjnego demontażu, szczególnie dotyczy to silników pracujących w środowiskach morskich.

Diagnostyka i Ustalanie Przyczyn Awarii

Podstawową metodą identyfikacji problemów z nieszczelnymi wtryskiwaczami jest obserwacja spalin. Jednak pełna diagnostyka wymaga bardziej zaawansowanych działań.

Podstawowe metody diagnostyczne

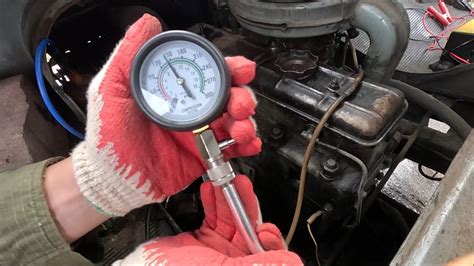

• Pomiar ciśnienia sprężania na wszystkich cylindrach. Niska kompresja jest częstą przyczyną problemów z uruchomieniem i spadkiem mocy. Przykładowo, dla silnika 2TN68 kompresja powinna wynosić 30 ± 1 bar przy 250 rpm. Wartości rzędu 12 barów są niepokojąco niskie.
• Sprawdzenie układu zasilania, w tym pompy wtryskowej i wtryskiwaczy. Należy upewnić się, że paliwo dochodzi do pompy i wtryskiwaczy.
• Weryfikacja wyprzedzenia wtrysku. Błędnie ustawiony początek wtrysku, nawet po remoncie silnika (np. 3TNE68-ENBAC), może prowadzić do nadmiernego dymienia, tendencji do cofnięcia się przy rozruchu i głośnej pracy silnika. Ogólne instrukcje do silników z rodziny TNE bywają zbyt ogólne, co utrudnia precyzyjne ustawienie.
• Sprawdzenie otwarcia wtryskiwaczy. Wtryski w silnikach Yanmar mogą otwierać się na ciśnieniu około 210 bar/atmosfer.
• W przypadku problemów z rozruchem, należy sprawdzić świece żarowe lub świecę płomieniową, w tym napięcie na niej.

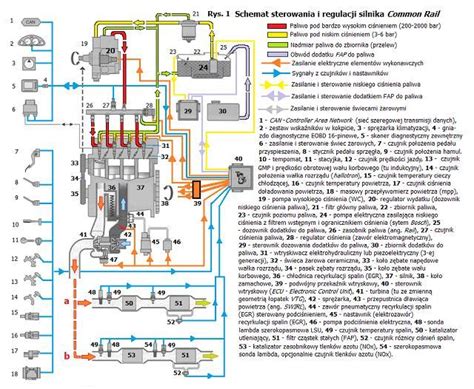

Wyzwania w nowoczesnych układach Common Rail

W starszych konstrukcjach odchylenia od nominalnego ciśnienia były stosunkowo łatwe do zdiagnozowania. Natomiast w nowoczesnych układach Common Rail problem bywa znacznie bardziej złożony i trudniejszy do wychwycenia bez specjalistycznej diagnostyki, gdyż ciśnienia w nich sięgają nawet 2000 barów, a margines błędu jest wyjątkowo mały.

Przykłady problemów z forum

• Yanmar 3TNE68-ENBAC (koparka B15-3): Po kapitalnym remoncie silnik miał problemy z zapaleniem bez podgrzania świec żarowych. Zauważono przegrzewanie się silnika w upały. Podejrzewano źle ustawione wyprzedzenie wtrysku. Zmiana ustawienia czasu wtrysku na inną kreskę prowadziła do mocnego dymienia, tendencji do cofnięcia się przy rozruchu i głośnej pracy. Przed remontem wtryskiwacze "mocno lały", co mogło przyczynić się do przegrzewania.
• Yanmar 2TN68 (minikoparka): Silnik ciężko pali na zimno, kopci, strzela i brakuje mu mocy. Ciśnienie na tłokach wynosiło 12 barów (zdecydowanie za mało), wtryski były zrobione na nowo, a zawory uznano za sprawne. Czarny dym sugeruje lejące wtryski lub problemy z układem zasilania.
• Yanmar YB 10 (typ silnika 3T72L): Silnik bardzo ciężko pali, bez podania produktu ułatwiającego rozruch nie odpala, generuje dużo dymu i zaraz gaśnie. Podejrzewa się słabą kompresję oraz problemy z wtryskami i pompą wtryskową.
• Yanmar w Thermo Kingu: Po rocznym postoju silnik 3-cylindrowy nie chciał odpalić. Okazało się, że z paliwa wytrąciły się laki, a tłoczki w pompie wtryskowej zawiesiły się w cylinderkach.

Naprawa i Regeneracja Elementów Układu Wtryskowego Yanmar

Kiedy pojawiają się problemy z ciśnieniem wtrysku, często jedynym skutecznym rozwiązaniem jest profesjonalna regeneracja pomp i wtryskiwaczy. Prowadzimy naprawy pomp wtryskowych do Yanmarów oraz wtryskiwaczy i końcówek wtrysków. Oferujemy regeneracje i naprawy objęte gwarancją, bazując na doświadczeniu i stosując oryginalne podzespoły pomp. Naprawiamy wszystkie modele wysokiego ciśnienia i pomp wtryskowych produkcji Yanmar, stosowanych także w silnikach marek KOMATSU oraz Thermo King.

Proces regeneracji pomp wtryskowych

Proces regeneracji rozpoczyna się od dokładnej diagnostyki - pomiaru ciśnień, sprawdzenia szczelności i analizy pracy układu na stanowisku probierczym. Następnie pompa jest rozbierana, a jej elementy czyszczone w kąpielach ultradźwiękowych. Zużyte komponenty, takie jak tłoczki, zawory i uszczelki, są wymieniane na nowe. Zawór tłoczący, rozbieralny po wyjęciu z niego drucianego zabezpieczenia, wychodzi z wykręconym króćcem dociskowym, który jest zabezpieczony klamerką. Po złożeniu pompa poddawana jest testom, które odtwarzają rzeczywiste warunki pracy. Dzięki temu można mieć pewność, że parametry zostały przywrócone do wartości fabrycznych. To nie tylko poprawia ekonomię spalania, ale także zapewnia pełną moc silnika.

Profilaktyka i Zapobieganie Problemom

Zapobieganie problemom z ciśnieniem wtrysku jest zawsze tańsze i łatwiejsze niż naprawa. Aby utrzymać prawidłowe ciśnienie wtrysku i zapewnić długą żywotność silnika Yanmar, należy stosować się do kilku zasad:

• Regularnie wymieniać filtry paliwa, ponieważ zabrudzone filtry są jedną z głównych przyczyn zablokowania wtryskiwaczy.
• Stosować paliwo dobrej jakości ze sprawdzonych źródeł, aby uniknąć wytrącania się laków i osadów, które mogą zawiesić tłoczki w pompie wtryskowej.
• Unikać przechowywania paliwa w beczkach narażonych na wilgoć.
• Serwisować pompę i wtryskiwacze zgodnie z zaleceniami producenta.
• Okresowo wykonywać diagnostykę układu paliwowego.

Długotrwała eksploatacja silnika z nieprawidłowym ciśnieniem wtrysku prowadzi nie tylko do strat paliwa, ale również do przyspieszonego zużycia silnika. Początkowo są to drobne usterki, takie jak spadek mocy czy zwiększone spalanie. Z czasem jednak uszkodzenia pogłębiają się i prowadzą do całkowitej awarii pompy, a nawet do zniszczenia wtryskiwaczy i tłoków. Koszty naprawy mogą wówczas sięgnąć kilkunastu tysięcy złotych, podczas gdy odpowiednio wczesna regeneracja pompy wtryskowej pozwala przywrócić parametry fabryczne za ułamek tej kwoty. Przestrzeganie zasad profilaktyki znacząco zmniejsza ryzyko awarii i sprawia, że kosztowna regeneracja nie staje się koniecznością w każdym sezonie. To inwestycja w niezawodność i ekonomię pracy maszyny, która zwraca się z nawiązką.
