Tarcza sprzęgła jest jednym z najważniejszych elementów układu sprzęgła w wielu pojazdach i maszynach, od samochodów osobowych po minitraktory. Jej kluczową funkcją jest umożliwienie płynnego łączenia i rozłączania silnika ze skrzynią biegów, co pozwala na efektywne przenoszenie momentu obrotowego. Właściwe działanie tarczy sprzęgła ma fundamentalne znaczenie dla komfortu jazdy, wydajności oraz żywotności całego układu napędowego. W niniejszym artykule przyjrzymy się szczegółowo budowie tarczy sprzęgła, zasadom jej działania, najczęstszym usterkom oraz kluczowym aspektom konserwacji.
Rola i znaczenie tarczy sprzęgła w układzie napędowym
W maszynach i urządzeniach konieczne są układy, które umożliwią przeniesienie napędu do podzespołów roboczych wykonujących konkretne zadania. Ponieważ sterowanie większością zaawansowanych konstrukcji jest złożone, nie obejdzie się w nich bez elementów, które pozwalają na załączanie i odłączanie napędu wówczas, gdy będzie on potrzebny. W tym celu montowane są sprzęgła do maszyn i urządzeń o różnej konstrukcji, które nie tylko dają możliwość operowania częścią roboczą, ale ponadto zazwyczaj tłumią też drgania, eliminują przeciążenia i pomagają w zachowaniu osiowości.
Sprzęgło samochodowe to element, który pozwala na włączanie i rozłączanie napędu między jednostką napędową a skrzynią biegów. Większość maszyn i urządzeń spotyka sprzęgła rozłączne, a więc takie, które dają możliwość przerywania połączenia między jednostką napędową a przekładnią lub jednym z tych podzespołów a elementem roboczym. Używane są również sprzęgła cierne - jednotarczowe lub wielotarczowe. Tarcza sprzęgła znajduje się pomiędzy kołem zamachowym a dociskiem i umożliwia łączenie lub rozłączanie silnika ze skrzynią biegów.
Jest to tzw. element cierny, na którego powierzchniach rozwijana jest siła tarcia poprzez odpowiedni docisk elementów pary ciernej. W samochodach i minitraktorach funkcję tę sprawuje właśnie tarcza sprzęgła. Jej dobór zależy od marki, modelu i typu silnika pojazdu.
Budowa i komponenty tarczy sprzęgła

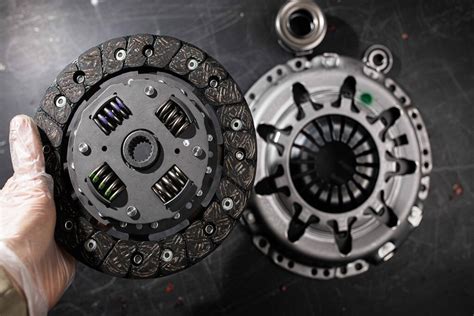

Sprzęgło w samochodzie składa się z trzech zasadniczych części: tarczy sprzęgła, docisku oraz łożyska oporowego. Omawiając dokładniej tematykę budowy sprzęgła, należy wymienić poszczególne jego części. Jeśli za kryterium podziału weźmiemy funkcję tychże elementów, rozróżniamy więc tarcze (oporowa na kole zamachowym, sprzęgła i dociskowa), elementy dociskowe (sprężyny dociskowe, ich obejmy i pokrywa sprzęgła) oraz mechanizm wyłączający (dźwigienki, łożysko wyciskowe, dźwignia pedału).
Tarcza sprzęgła zbudowana jest z elementów ciernych (okładzin ciernych), które przenoszą moment obrotowy z silnika na skrzynię biegów za pomocą siły tarcia. Zewnętrzna strona sprzęgła, na której znajdują się okładziny cierne, ma możliwość ruchu za sprawą kilku sprężyn.
Amortyzacja drgań i przeciążeń

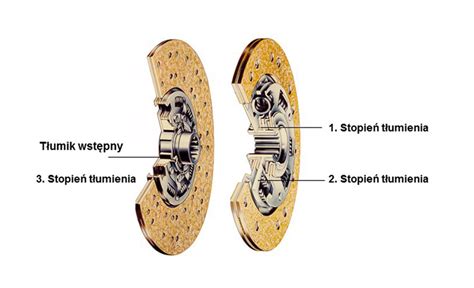

Przeniesienie momentu obrotowego z wału silnika na wałek sprzęgłowy skrzyni biegów za pomocą sił tarcia nie jest jedynym zadaniem zespołu sprzęgła. Konstruktorzy stosują w przypadku tarczy sprzęgła tzw. tłumiki drgań skrętnych. Są to po prostu pary sprężyn śrubowych, dzięki którym możliwy jest względny obrót piasty osadzonej na wielowypuście wału i krawędzi tarczy nośnej względem siebie nawet o kilka stopni.
Dzięki temu tarcza sprzęgła amortyzuje również gwałtowne przeciążenia powstające w momencie, gdy ruszamy, a także wtedy, gdy gwałtownie dodajemy lub odejmujemy gazu. Sprężyste ruchy auta, które powstają w wyniku niesprawnego operowania gazem, są efektem działania sprzęgła, amortyzującego szarpanie silnika. Warto zaznaczyć, że wspomniane amortyzowanie przeciążeń nie jest zależne tylko i wyłącznie od poślizgu na styku tarczy i docisku.
Wspomniane sprężyny śrubowe nie zawsze występują w tarczy sprzęgłowej. W silnikach Diesla często występuje tzw. koło dwumasowe, które pełni funkcję amortyzującą. W takim wypadku tarcza sprzęgła może nie mieć żadnych sprężynek. Poza tym, w sprzęgle może występować na osi tarczy tzw. amortyzator drgań kątowych, choć nie jest to regułą i zdarzają się sprzęgła bez tego komponentu. Funkcję tę może również spełniać element koła zamachowego silnika.
Docisk sprzęgła: Kluczowy partner tarczy

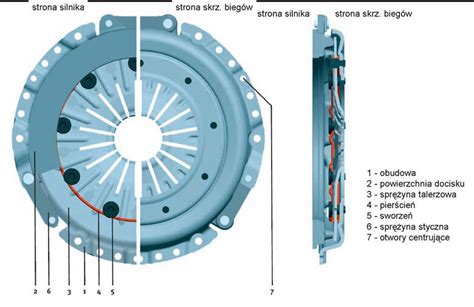

Docisk sprzęgła to bardzo ważny element warunkujący pracę pary ciernej. Jego zadaniem jest rozwinięcie odpowiedniej siły tarcia na powierzchniach współpracujących. Zewnętrzna część docisku, czyli pokrywa sprzęgła, jest przytwierdzona śrubami do koła zamachowego, które znajduje się na wale korbowym silnika. Jednocześnie część ta jest połączona poprzez sprężynę płytkową z tarczą (pierścieniem) docisku, który na zasadzie tarcia współpracuje z tarczą sprzęgłową, znajdującą się na wałku sprzęgłowym skrzyni biegów.
Co jest niezwykle ważne, zbyt słaby docisk może być przyczyną względnego poślizgu, co w konsekwencji oznacza szybsze zużycie elementów pary ciernej, w tym tarczy docisku i przede wszystkim tarczy sprzęgła.
Najczęstsze usterki tarczy sprzęgła i ich objawy
W słownictwie motoryzacyjnym znajduje się termin „zużycie sprzęgła”. W większości przypadków jest to tożsame z wytarciem się okładzin ciernych. Przyspieszone zużycie ma najczęściej związek z nieustannym, gwałtownym ruszaniem lub jazdą na „półsprzęgle”. Ponadto, jeśli uszkodzony jest uszczelniacz skrzyni biegów, okładziny mogą też popękać lub ulec zaolejeniu, co znacząco obniża ich efektywność. Inne usterki mogą obejmować pęknięcia okładzin oraz uszkodzone elementy amortyzujące.
Zużyta lub uszkodzona tarcza sprzęgła może powodować szereg objawów, takich jak:
- Poślizgi sprzęgła (spadek mocy, wzrost obrotów silnika bez proporcjonalnego przyspieszenia pojazdu).
- Trudności w zmianie biegów, wibracje.
- Nietypowe dźwięki (głośna praca, pisk, ocieranie, zwłaszcza na zimnym silniku lub przy puszczaniu sprzęgła).
- Szarpania przy puszczaniu pedału sprzęgła, co może być oznaką popsucia się elementów amortyzujących bądź zwichrowanych tarczy.
- Spadek mocy.
Zlekceważenie tych objawów może prowadzić do awarii sprzęgła lub poważnych uszkodzeń skrzyni biegów. Przez otwór inspekcyjny można było zobaczyć tarczę sprzęgła i ocenić jej grubość, co jest pomocne w diagnostyce. W czasie wciskania pedału sprzęgła hałasy zazwyczaj nie pochodzą od łożyska oporowego, które działa, gdy pedał jest naciśnięty.
Konserwacja i wymiana
Regularna diagnostyka i wymiana kompletu (tarcza sprzęgła, docisk, łożysko oporowe) zapobiega kosztownym naprawom. Wymiana tarczy sprzęgła wymaga zdemontowania skrzyni biegów, aby uzyskać dostęp do układu sprzęgła. Często przeprowadza się ją razem z wymianą docisku i łożyska oporowego, ponieważ te elementy współpracują ze sobą i ich równoczesne zużycie jest powszechne. Zbyt słaby docisk może być przyczyną względnego poślizgu, co w konsekwencji oznacza szybsze zużycie tarczy i docisku. Odpowiednia regulacja docisku jest kluczowa po wymianie.
