Precyzyjne Ustawianie Rozrządu w Silnikach Yanmar

Sercem dobrze działającego silnika Yanmar jest starannie wyregulowany mechanizm zaworowy oraz prawidłowo ustawiony moment wtrysku. Precyzyjna regulacja luzów zaworowych w silnikach Yanmar, zwłaszcza z rodziny 4TNE94-98, to nie kosmetyka, ale realny sposób na dłuższą żywotność, mniejsze spalanie i pewny rozruch. Zaniedbania w tym obszarze mogą prowadzić do poważnych problemów, takich jak spadek mocy, nierówna praca, a nawet uszkodzenie silnika.

Ogólne Zasady Regulacji Luzów Zaworowych w Silnikach Yanmar

W rozdziale pt. „Inspekcja i Regulacja” firma Yanmar zaleca, aby proces regulacji luzów zaworowych przeprowadzić na zimnym silniku. Jest to kluczowe, ponieważ dla takiego silnika podane są prawidłowe wartości luzu. Producent podaje bardzo wąskie tolerancje, co podkreśla znaczenie dokładności.

Wartości Luzów i Momenty Dokręcania

• Dla silników Yanmar z rodziny 4TNE94-98 zalecany luz zaworowy wynosi od 0,15 do 0,25 mm na zimnym silniku. Jest to wartość tzw. nominalna.
• Czasem można spotkać się z nieco większym zakresem podanym obok, tzw. naprawczym, czyli akceptowalnym, aczkolwiek już sugerującym zużycie.
• Oprócz tego producent podaje moment dokręcenia nakrętki kontrującej: 14,7-19,6 Nm dla motoru rodziny 4TNE94-98.

Procedura Sprawdzania i Regulacji

Procedura ustawiania GMP (górne martwe położenie) i kolejności cylindrów jest konkretna i należy jej ściśle przestrzegać:

1. Po zdjęciu pokrywy zaworowej, należy ustawić silnik tak, aby na pierwszym cylindrze znaleźć się w punkcie CTDC (compression top dead center), co odpowiada w polskim skrótowi GMP (górne martwe położenie) suwu sprężania.
2. W tej pozycji można sprawdzić luz zarówno na zaworze dolotowym, jak i wylotowym dla danego cylindra.
3. Korzystając z płytek szczelinomierza, sprawdzamy, która mieści się na styk (np. 0,2-0,3 mm). Płytka nie może być luźna, ale nie wolno jej wciskać na siłę. Ma wejść ciasno, lecz suwliwie.
4. Co należy zwrócić uwagę podczas regulacji rozrządu? Lepiej jest trzy razy zmierzyć wartość luzu i trzy razy doregulować niż przesadzić na starcie.
5. Po dokonaniu regulacji należy ponownie sprawdzić luz zaworowy, ponieważ luz ma tendencję do nieznacznego zmniejszania się po dokręceniu nakrętki zabezpieczającej.
6. Następnie obróć wał korbowy i zmierz kolejny cylinder, postępując zgodnie z kolejnością zapłonu.

Ustawianie Kolejności Zapłonu i Pozycji Tłoków

Wyobraź sobie, że pracujesz nad wytrzymałym silnikiem Yanmar. Tłok numer 1, punkt wyjścia, znajduje się po stronie koła zamachowego silnika. Znajomość kolejności zapłonu jest fundamentalna dla prawidłowego ustawienia rozrządu.

• W przypadku silnika 3-cylindrowego należy przestrzegać kolejności zapłonu 1-3-2.
• W przypadku silnika 2-cylindrowego obowiązuje kolejność zapłonu 1-2.
• W silniku 3-cylindrowym każdy zapłon następuje po każdych 240 stopniach obrotu wału korbowego.

Zarówno zawór dolotowy, jak i wydechowy należy sprawdzić, gdy tłok znajduje się w górnym martwym punkcie (GMP) suwu sprężania dla danego cylindra.

Ustawianie Wyprzedzenia Wtrysku Paliwa

Problemy z pracą silnika, takie jak trudności z zapaleniem, dymienie czy przegrzewanie, mogą być spowodowane źle ustawionym wyprzedzeniem wtrysku. Przykładem jest silnik 3TNE68-ENBAC, gdzie nieprawidłowy moment wtrysku prowadził do przegrzewania silnika i jego głośnej pracy, a nawet tendencji do cofania się przy rozruchu.

Procedura Sprawdzenia Momentu Wtrysku

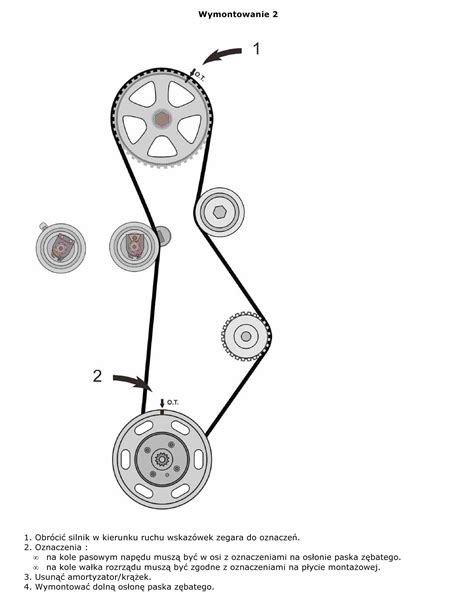

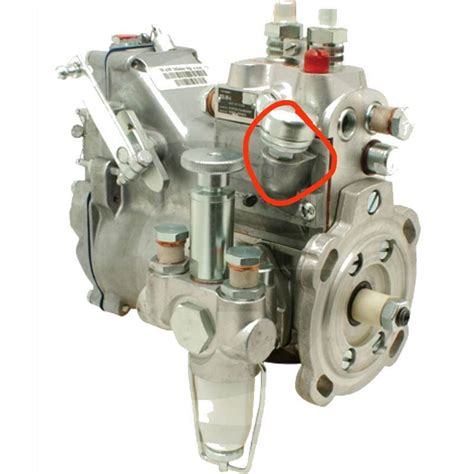

Aby sprawdzić początek wtrysku, można użyć rurki kapilarnej:

1. Załóż na pompę rurkę kapilarną i odpowietrz układ.
2. Obserwuj moment, kiedy następuje jakikolwiek ruch paliwa w rurce w stosunku do znaków na kole zamachowym (np. znak "1" lub inne kreski) lub przy kole pasowym.
3. Jeśli moment wtrysku jest poza GMP, należy przestawić koło pompy, aby skorygować wyprzedzenie. Przykładowo, użytkownik próbował ustawić czas wtrysku na środkową kreskę poprzedzającą znak "1" na kole zamachowym.

Instrukcje ogólne dla silników z rodziny TNE bywają zbyt ogólne, co wymaga dokładnego zrozumienia specyfiki konkretnego modelu lub poszukiwania bardziej szczegółowych danych technicznych (DTR). Złożenie silnika na znaki wybite na kołach, a nawet te zaznaczone wcześniej farbą, nie zawsze gwarantuje optymalne ustawienie, zwłaszcza jeśli występowały problemy przed remontem.

Wyzwania w Ustawianiu Rozrządu bez Oznaczeń

Czasami zdarza się, że silnik, np. starszy model z ciągnika Ferguson TEA20, nie ma żadnych oznaczeń montażowych rozrządu. W takich sytuacjach ustawienie go poprawnie jest sporym wyzwaniem. Różnica jednego lub dwóch ząbków na rozrządzie spowoduje, że jeśli silnik zaskoczy, to nie będzie rozwijał pełnej mocy lub będzie pracował nieprawidłowo. W takich przypadkach konieczne jest dokładne zrozumienie zasad pracy silnika czterosuwowego i manualne odnalezienie GMP pierwszego cylindra, a następnie ustawienie wału rozrządu w odpowiedniej pozycji względem wału korbowego, aby zawory otwierały się i zamykały w prawidłowych momentach.
