Skrzynia biegów jest kluczowym mechanizmem w każdym pojeździe, umożliwiającym zmianę przełożenia układu napędowego w celu optymalnego dostosowania parametrów pracy silnika do aktualnych potrzeb. Pozwala ona na zmianę biegu i regulację prędkości obrotowej silnika względem obciążenia i prędkości pojazdu, co przekłada się na jego efektywność. Skrzynie biegów dzieli się na cztery główne grupy ze względu na konstrukcję i zasadę działania: manualne, półautomatyczne stopniowe, automatyczne stopniowe i automatyczne bezstopniowe.
W niniejszym artykule skupimy się na manualnej skrzyni biegów oraz jej istotnym elemencie roboczym - wybieraku. Omówimy jego budowę, sposób działania, najczęstsze usterki oraz sposoby diagnozowania i naprawy, a także przyjrzymy się specyfice wybieraków w skrzyniach biegów marki ZF, często spotykanych w pojazdach ciężarowych.
Budowa i działanie wybieraka skrzyni biegów
Wybierak skrzyni biegów to podstawowy element występujący w niemal każdej manualnej skrzyni biegów. Jego główną funkcją jest przesuwanie tzw. widełek, które z kolei odpowiadają za włączanie poszczególnych przekładni wewnątrz skrzyni. Wybierak znajduje się w specjalnej osłonie, która umożliwia mu ruch zarówno osiowy, jak i obrotowy. Jego stabilność w pozycji neutralnej (tzw. luzu) zapewniają dwie sprężyny, po jednej na każdym końcu.
Pozycja neutralna wybieraka znajduje się na środku skrzyni biegów, pomiędzy trzecim a czwartym biegiem. Prawidłowo działająca skrzynia biegów po wrzuceniu biegu jałowego samoczynnie przemieszcza drążek zmiany biegów do tej właśnie pozycji, co jest zasługą wspomnianego wybieraka.
Sterowanie wybierakiem odbywa się za pomocą drążka zmiany biegów, umieszczonego zazwyczaj między fotelami kierowcy i pasażera. Sposób jego działania zależy od wybieranego biegu:
- Przy wyborze biegów o najmniejszym przełożeniu (pierwszy i drugi), wybierak jest wciskany.
- Biegi trzeci i czwarty wymagają ruchu osiowego wybieraka po jego wcześniejszym ustawieniu w pozycji neutralnej.
- Włączenie biegów o największych przełożeniach (piąty i szósty) wiąże się z ruchem drążka zmiany biegów w skrajnym położeniu, co wymaga delikatnego uniesienia wybieraka.
Włączenie biegu wstecznego jest zależne od modelu pojazdu. Może to być realizowane poprzez wciśnięcie wybieraka lub jego uniesienie za pomocą specjalnego pierścienia na drążku. Oba te mechanizmy mają na celu przełamanie blokady, która zapobiega przypadkowemu włączeniu biegu wstecznego podczas jazdy.
Najczęstsze przyczyny uszkodzeń wybieraka i skrzyni biegów
Jedną z najczęstszych i często bagatelizowanych przyczyn uszkodzeń wybieraka oraz innych elementów skrzyni biegów są złe nawyki kierowców. Należą do nich:
- Trzymanie dłoni na drążku zmiany biegów lub opieranie się o niego podczas jazdy. Nawet delikatny, ale długotrwały nacisk generuje obciążenie dla wybieraka i współpracujących z nim elementów, przyspieszając ich zużycie.
- Poruszanie drążkiem na boki w celu sprawdzenia luzu. Takie działania również przyczyniają się do szybszego zużywania się podzespołów skrzyni.
- Siłowa zmiana biegów przy niepełnym wciśnięciu sprzęgła. Niedostateczne wciśnięcie pedału sprzęgła utrudnia pracę wybierakowi i synchronizatorom, a siłowe działanie zwiększa obciążenia i przyspiesza zużycie elementów.
Inne czynniki wpływające na żywotność skrzyni biegów to:
- Jazda na tzw. półsprzęgle, co znacząco obciąża mechanizm.
- Niewłaściwa zmiana kierunku jazdy (przód/tył) bez całkowitego zatrzymania pojazdu.
- Wykorzystywanie pełnych osiągów silnika przed osiągnięciem temperatury roboczej.
- Przekraczanie maksymalnego udźwigu pojazdu.
Kluczowe dla prawidłowego działania mechanizmów wewnątrz skrzyni biegów jest również regularna kontrola poziomu oleju. Jego niedobór lub niska jakość mogą prowadzić do zatarcia lub pękania elementów skrzyni, utrudniając pracę całego zespołu.
5 rzeczy których NIGDY nie rób z manualną Skrzynią!
Objawy uszkodzenia wybieraka i skrzyni biegów
Rozpoznanie typowych usterek skrzyni biegów jest kluczowe dla uniknięcia poważniejszych konsekwencji i kosztownych napraw. Najczęstsze objawy wskazujące na problemy z wybierakiem i skrzynią biegów to:
- Charakterystyczne stuknięcia lub zgrzyty dochodzące ze skrzyni biegów podczas zmiany przełożeń.
- Cięższa praca zespołu skrzyni, utrudniające poruszanie drążkiem zmiany biegów.
- Brak powrotu drążka zmiany biegów do pozycji neutralnej.
- Wyskakiwanie biegu podczas jazdy.
- Luzy na drążku zmiany biegów, wskazujące na uszkodzenie lewarka lub wybieraka.
- Nienaturalne zachowanie skrzyni biegów, objawiające się nadmiernym luzem i czasami samoczynnym poruszaniem się drążka w obudowie.
- Hałasy i metaliczne dźwięki podczas zmiany biegów, które mogą świadczyć o problemach z łożyskami, sprzęgłem lub elementami wybieraka, takimi jak widełki.
- W nowoczesnych pojazdach, w przypadku wykrycia anomalii przez czujniki, może pojawić się kontrolka Check Engine na desce rozdzielczej.
W przypadku zauważenia któregokolwiek z tych objawów, zaleca się niezwłoczne udanie się do mechanika w celu kontroli stanu skrzyni biegów.
Wybieraki skrzyń biegów ZF w pojazdach ciężarowych
ZF Friedrichshafen AG to renomowany niemiecki producent systemów napędowych, w tym skrzyń biegów stosowanych powszechnie w samochodach ciężarowych i pojazdach użytkowych. Wybieraki skrzyń biegów ZF odgrywają kluczową rolę w zapewnieniu płynności i precyzji zmiany biegów w tych wymagających pojazdach.
Skrzynie biegów ZF cieszą się wysoką renomą wśród użytkowników ze względu na swoją niezawodność, trwałość i wysoką jakość wykonania, co jest niezbędne w warunkach dużych obciążeń i intensywnej eksploatacji.
Funkcje wybieraka skrzyni biegów ZF
Wybierak skrzyni biegów ZF pełni kilka kluczowych funkcji:
- Sterowanie zmianą biegów: Umożliwia precyzyjne przełączanie biegów w skrzyniach manualnych i automatycznych.
- Synchronizacja elementów skrzyni: Koordynuje pracę komponentów, zapewniając płynne przejście między biegami.
- Monitorowanie stanu skrzyni: Wyposażony w czujniki, zbiera dane o stanie skrzyni i przekazuje je do systemu diagnostycznego pojazdu.
Działanie wybieraka skrzyni ZF
W skrzyniach automatycznych ZF wybierak jest zintegrowany z elektronicznym modułem sterującym, który odbiera sygnały od kierowcy i automatycznie zmienia biegi. W skrzyniach manualnych działa mechanicznie, bezpośrednio wpływając na położenie kół zębatych. W nowoczesnych systemach wybierak wyposażony jest w czujniki monitorujące jego położenie i stan, przekazując informacje do komputera pokładowego pojazdu.
Najczęstsze usterki wybieraków skrzyń biegów ZF
Mimo wysokiej jakości, wybieraki ZF mogą ulegać awariom. Do najczęstszych należą:
- Zużycie mechaniczne elementów takich jak dźwignie i linki.
- Awaria elektroniki modułu sterującego lub czujników.
- Zanieczyszczenia dostające się do mechanizmów.
- Uszkodzenie kabli sygnałowych.
- Korozja elementów metalowych.
Jak rozpoznać usterkę wybieraka ZF?
Objawy problemów z wybierakiem ZF są podobne do tych w skrzyniach manualnych:
- Trudności w zmianie biegów.
- Nieprawidłowe działanie wskaźników biegu na desce rozdzielczej.
- Nienaturalne dźwięki podczas zmiany biegów (trzaski, stukanie).
- Wycieki płynów w okolicy skrzyni.
- Zapalone kontrolki silnika.
Zapobieganie awariom i naprawa
Aby zapobiec uszkodzeniom wybieraka skrzyni biegów, kluczowe jest pozbycie się złych nawyków kierowcy i ograniczenie kontaktu dłoni z drążkiem zmiany biegów do niezbędnego minimum. Należy również pamiętać o pełnym wciskaniu sprzęgła przy zmianie biegów.
Regularna kontrola stanu oleju w skrzyni biegów jest równie ważna. Niedobory płynu mogą prowadzić do zatarcia elementów mechanizmu.
W przypadku wykrycia niepokojących hałasów, luzów czy zacinania się mechanizmu, warto udać się do mechanika. Szybka reakcja pozwoli na zniwelowanie awarii w zarodku, zmniejszenie kosztów naprawy i uniknięcie konieczności generalnej wymiany skrzyni biegów.
Regeneracja wybieraków skrzyni biegów ZF często stanowi bardziej korzystną opcję niż ich wymiana na nowe. Koszt wymiany samego wybieraka lub synchronizatorów to zazwyczaj kilkaset złotych. Lekceważenie awarii i doprowadzenie do uszkodzenia całej skrzyni może podnieść koszty naprawy kilkanaście razy, niejednokrotnie przewyższając wartość starszych pojazdów.
Warto pamiętać, że profesjonalny warsztat samochodowy może przeprowadzić diagnostykę komputerową, która pozwoli na wczesne wykrycie problemów z wybierakiem i zapobieganie poważniejszym awariom skrzyni biegów.

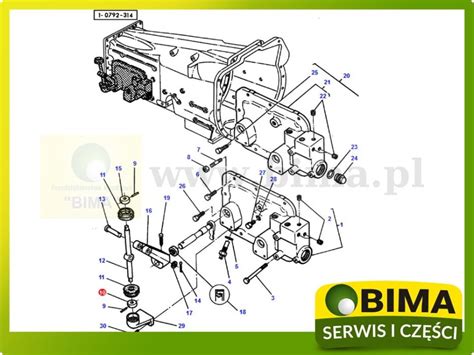

Na rynku dostępne są również specjalistyczne części zamienne, takie jak Zabierak wodzika zmiany biegów MF Massey Ferguson 1860761M1, zaprojektowane z myślą o konkretnych maszynach rolniczych, co podkreśla znaczenie precyzyjnych komponentów w układach napędowych.
