Naprawa zablokowanej wkrętarki JCB: Rozwiązanie problemu z uruchomieniem i uchwytem

Wprowadzenie do problemu z wkrętarką JCB

Użytkownik zgłosił problem z wkrętarką JCB, która nie działa prawidłowo. Po próbie uruchomienia silnik załącza się na krótko, a na stykach silnika pojawia się napięcie ujemne. Kiedy podłączono bezpośrednio plus z baterii do jednego ze styków silnika, wkrętarka zaczęła działać, w tym regulacja obrotów, co sugeruje częściową sprawność płytki sterującej. Problem z regulacją kierunku obrotów pozostał nierozwiązany.

Wkrętarka posiada następujące połączenia:

• Plus z akumulatora do włącznika.
• Trzy kable sterujące PWM z płytki.
• Dwa dodatkowe kable z płytki, prawdopodobnie do sterowania obrotami.
• Dwa wyjścia na silnik.

Potencjometr sterowania obrotów działa poprawnie, co potwierdzono podczas testu z bezpośrednim zasilaniem.

Diagnostyka i potencjalne przyczyny awarii

W dyskusji poruszono problem z wkrętarką JCB DPT12 12V, która działa tylko przy bezpośrednim zasilaniu. Użytkownik zauważył, że silnik uruchamia się po podłączeniu zasilania bezpośrednio do jednego ze styków, co sugeruje, że płytka sterująca może być częściowo sprawna. W odpowiedziach zasugerowano, aby użytkownik zamieścił zdjęcia płytki PCB oraz odczytał numer przełącznika (dfk 1120c).

Inni uczestnicy dyskusji podzielili się doświadczeniami z uszkodzonymi przełącznikami. Zidentyfikowano numer przełącznika jako dfk 1120c. Wskazano, że zwarcie dwóch czerwonych kabli w przełączniku pozwala na uruchomienie wkrętarki, ale nie jest to zalecane ze względu na ryzyko uszkodzenia elektroniki, ponieważ prąd cały czas płynie do elektroniki.

Uszkodzony przełącznik jako główny podejrzany

W jednym z przypadków problemem okazał się uszkodzony przełącznik. Po zwarciu dwóch czerwonych kabelków wychodzących z przełącznika, wiertarka zaczęła pracować. Pojawiła się również informacja o braku jednej blaszki w przełączniku, co skutkowało podłączeniem diody, która stale świeciła po rozebraniu wkrętarki. Wskazano, że nie należy mostkować dwóch czerwonych kabli, ponieważ prąd stale płynie do elektroniki.

Metody rozbierania przełącznika

W przypadku konieczności rozłożenia przełącznika, podano następującą instrukcję:

1. Zaczynamy od góry, od elementu odpowiedzialnego za zmianę kierunku obrotów - znajdują się tam dwa zaczepy.
2. Następnie należy rozlutować dwa połączenia.
3. Po rozlutowaniu kolejno odczepiamy dwa zaczepy.

Problem z zablokowanym wiertłem w uchwycie wkrętarki

Oprócz problemów z elektroniką, tekst zawiera również obszerne informacje dotyczące zablokowanego wiertła w uchwycie wkrętarki. Jest to częsta i irytująca usterka, która może przerwać pracę.

Najczęstsze przyczyny blokowania się wiertła

Zanim przejdziemy do rozwiązań, warto zrozumieć, dlaczego wiertło w ogóle się blokuje:

• Zbyt mocne dokręcenie: Czasem, chcąc mieć pewność, że wiertło nie wypadnie, dokręcamy je z nadmierną siłą.
• Zabrudzenie i pył: To klasyczny problem, gdy do mechanizmu dostają się zanieczyszczenia.
• Korozja: Jeśli narzędzie jest przechowywane w wilgotnym miejscu lub nie jest regularnie konserwowane, wilgoć może doprowadzić do rdzewienia wewnętrznych elementów uchwytu.
• Zużycie lub uszkodzenie mechaniczne: Mechanizmy uchwytów, jak każde inne, ulegają zużyciu.

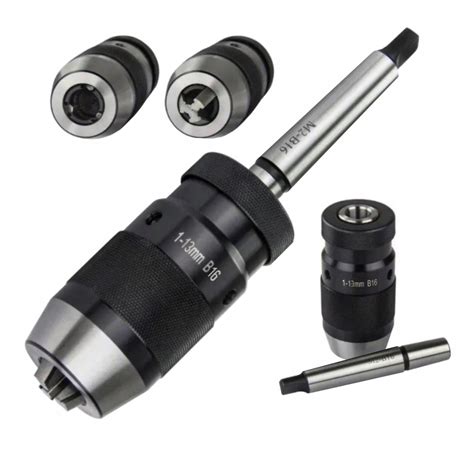

Rodzaje uchwytów wkrętarek i ich specyfika

Sposób działania i potencjalne problemy zależą od typu uchwytu w wkrętarce:

• Uchwyt samozaciskowy (szybkomocujący): Najpopularniejszy w nowoczesnych wkrętarkach. Działa na zasadzie dokręcania tulei, co powoduje zaciśnięcie się szczęk na wiertle. Problemy z wyjęciem wynikają najczęściej ze zbyt mocnego dokręcenia, zabrudzenia mechanizmu pyłem lub korozji. Wyróżniamy wersje jednotulejowe (gdzie blokujemy wrzeciono, a następnie odkręcamy uchwyt) i dwutulejowe (gdzie jedną tuleję przytrzymujemy, a drugą odkręcamy).
• Uchwyt kluczykowy: Stosowany głównie w wiertarkach udarowych i starszych modelach. Do poluzowania szczęk wymagany jest specjalny kluczyk zębaty. Problem pojawia się najczęściej w wyniku zgubienia kluczyka, uszkodzenia zębatek w uchwycie lub na kluczyku, a także z powodu rdzy i zapieczenia mechanizmu.
• Uchwyt sześciokątny 1/4" (HEX): Typowy dla zakrętarek udarowych i mniejszych wkrętaków. Bity i wiertła z chwytem HEX są blokowane przez tuleję z mechanizmem kulkowym. Problem z wyjęciem najczęściej spowodowany jest uszkodzeniem kulki blokującej, zabrudzeniem gniazda lub odkształceniem samego chwytu bita.

Jak uwolnić zablokowane wiertło - podstawowe metody

Poluzowanie uchwytu samozaciskowego:

1. Odłącz zasilanie (wyjmij akumulator).
2. Zlokalizuj tuleję uchwytu i zdecydowanie, ale bez szarpania, obróć ją w kierunku przeciwnym do ruchu wskazówek zegara.
3. Jeśli wiertło nadal jest w uchwycie, spróbuj je delikatnie poruszać na boki, jednocześnie próbując odkręcić uchwyt.

Użycie uchwytu na kluczyk:

1. Upewnij się, że wkrętarka jest odłączona od zasilania.
2. Włóż kluczyk w jeden z otworów na uchwycie i spróbuj go poluzować, obracając w kierunku przeciwnym do ruchu wskazówek zegara.
3. Jeśli stawia lekki opór, spróbuj z nieco większą siłą. Pamiętaj, aby kluczyk był dobrze osadzony w zębatkach, aby ich nie uszkodzić.
4. Jeśli kluczyk ślizga się lub zębatki są wyrobione, uchwyt może wymagać wymiany lub naprawy.

Pomoc dla uchwytów HEX:

1. Upewnij się, że wkrętarka jest odłączona od zasilania.
2. Sprawdź, czy w gnieździe nie ma brudu lub opiłków, które mogłyby blokować mechanizm kulkowy. Przedmuchaj gniazdo sprężonym powietrzem.
3. Trzymając mocno tuleję blokującą, delikatnie poruszaj bitem lub wiertłem na boki, jednocześnie próbując go wyciągnąć.
4. Lekkie uderzenie w tył bita (np. gumowym młotkiem) może pomóc w zwolnieniu kulki blokującej.

Metody dla trudnych przypadków

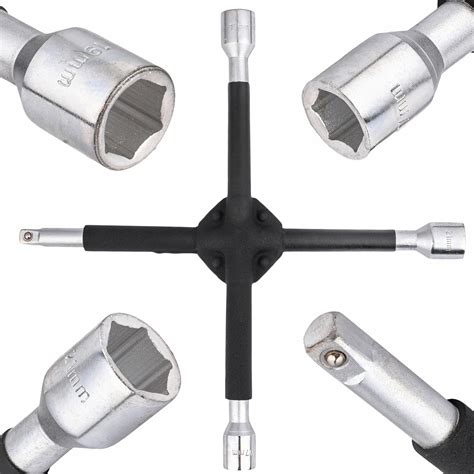

Metoda "na dwa klucze" na zapieczony uchwyt:

1. Odłącz zasilanie.
2. Dopasuj jeden klucz do tylnej części uchwytu (bliżej korpusu wkrętarki).
3. Drugim kluczem obracaj tuleję uchwytu w kierunku przeciwnym do ruchu wskazówek zegara.
4. Użyj siły, ale z umiarem, płynnie, bez szarpania, aby nie uszkodzić uchwytu.

Użycie preparatów penetrujących:

Preparaty takie jak WD-40, płyn hamulcowy lub specjalistyczne odrdzewiacze mogą pomóc rozpuścić rdzę i brud. Spryskaj obficie mechanizm uchwytu, szczególnie szczeliny między ruchomymi częściami. Pozostaw preparat na kilkanaście minut lub dłużej, a następnie spróbuj ponownie poluzować uchwyt.

Delikatne opukiwanie młotkiem:

Użyj gumowego młotka lub zwykłego młotka przez kawałek drewna lub grubą szmatę. Delikatnie opukuj uchwyt z różnych stron, aby wywołać wibracje pomagające rozruszać mechanizm.

Metoda "na imadło" (ostateczność):

1. Odłącz zasilanie.
2. Zamocuj wiertło mocno w imadle, używając szczęk ochronnych.
3. Trzymając wkrętarkę obiema rękami, delikatnie obróć ją w kierunku przeciwnym do dokręcania uchwytu (w lewo).
4. Zachowaj ostrożność, aby nie uszkodzić wiertarki, wiertła ani siebie.

Podgrzewanie uchwytu (metoda ryzykowna):

Użyj opalarki lub suszarki do włosów (nigdy otwartego ognia). Delikatnie i równomiernie podgrzewaj metalowe części uchwytu, unikając przegrzania i uszkodzenia elementów plastikowych/gumowych. Po podgrzaniu spróbuj ponownie poluzować uchwyt.

Uszkodzony uchwyt wiertarski - diagnoza i dalsze kroki

Jeśli po zastosowaniu powyższych metod uchwyt nadal stawia opór, a słychać przeskakiwanie mechanizmu, problem prawdopodobnie leży w zużyciu mechanicznym. W uchwytach kluczykowych mogą to być wyrobione zębatki, a w uchwytach samozaciskowych - uszkodzone szczęki lub mechanizm wewnętrzny. W takim przypadku zaleca się wymianę uchwytu na nowy.

Zgubiony kluczyk do uchwytu

W przypadku zgubienia kluczyka, można tymczasowo użyć szczypiec lub klucza nastawnego do obracania zębatek, ale z dużą ostrożnością, aby nie uszkodzić mechanizmu. Najlepszym rozwiązaniem jest zakup nowego kluczyka, dopasowanego do konkretnego modelu i rozmiaru uchwytu.

Zapobieganie problemom z uchwytem wiertarki

Aby zapobiec przyszłym problemom z uchwytem wiertarki, zaleca się przestrzeganie kilku prostych zasad:

• Regularne czyszczenie: Po każdym użyciu przedmuchaj uchwyt sprężonym powietrzem, szczególnie po pracy z materiałami sypkimi.
• Okresowe smarowanie: Co kilka miesięcy nałóż niewielką ilość smaru (np. grafitowego lub specjalistycznego) na ruchome części uchwytu.
• Unikaj zbyt mocnego dokręcania: Dokręć wiertło na tyle mocno, aby było stabilne, ale nie z maksymalną siłą.
• Nie zostawiaj wiertła w uchwycie: Jeśli wkrętarka nie jest używana przez dłuższy czas, wyjmij wiertło z uchwytu.

Profesjonalne usługi serwisowe maszyn JCB

Oprócz problemów z narzędziami ręcznymi, tekst zawiera również informacje dotyczące profesjonalnego serwisu maszyn budowlanych JCB. Firmy specjalizujące się w naprawach oferują:

• Naprawę sterowników silnika i innych modułów elektronicznych.
• Programowanie danych procesorów i pamięci.
• Dostosowywanie parametrów modułów przy przekładaniu ich między maszynami.
• Naprawę sterowników skrzyni biegów, co przywraca pełną sprawność maszyny.
• Naprawę sterowników JCB-HP-ECU1, w tym wgrywanie różnych wersji oprogramowania.
• Naprawę kontrolerów silnika JCB ECU MIDI.
• Naprawę sterowników JCB ECUW MK2.
• Naprawę sterowników JCB marki Delphi.
• Pełną diagnostykę modułów elektronicznych JCB.
• Kasowanie błędów po naprawie.
• Programowanie danych, motogodzin pracy silnika itp.
• Naprawę liczników JCB 3CX / 4CX, w tym naprawę wyświetlacza i programowanie przebiegu.
• Naprawę liczników JCB 4CX nowszego typu (wskaźniki, problemy z zasilaniem).

Serwis mobilny maszyn budowlanych JCB zapewnia szybką i efektywną obsługę sprzętu bezpośrednio w miejscu usterki, minimalizując czas przestoju. Wykwalifikowani technicy posiadają dostęp do części zamiennych JCB, co gwarantuje wysoki standard napraw i konserwacji.
