Zabudowy Wywrotek Half-Pipe: Przegląd i Charakterystyka

Wywrotki stanowią dużą grupę zabudów wykorzystywanych w budownictwie, górnictwie i transporcie materiałów sypkich. Szczególnie popularne są konstrukcje typu half-pipe oraz te, które oferują możliwość wysypu na dwie lub trzy strony. Rynek oferuje imponującą gamę rozwiązań w tym zakresie, dostosowanych do różnorodnych potrzeb.

Wywrotki Elbo: Innowacja i Wytrzymałość

Głównymi produktami firmy Elbo są wywrotki tylnozsypowe typu 1W, nazywane potocznie „rynna” (half-pipe), a także wywrotki trójstronne i dwustronne typu ciężkiego. Wszystkie te konstrukcje wykonano w całości z wysokogatunkowych stali Hardox i Domex, co gwarantuje ich wyjątkową trwałość.

Charakterystyka Wywrotki W1 (Half-Pipe)

Konstrukcja wywrotki typu W1 to klasyczny half-pipe z giętą podłogą w formie rynny. Takie rozwiązanie zapewnia zwiększoną wytrzymałość, dużą odporność na uszkodzenia mechaniczne oraz skutecznie skraca czas rozładunku. Standardowym wyposażeniem tego modelu jest:

• Stabilizator nożycowy
• System Hyfix, który zapobiega uderzeniom pustej skrzyni
• Gumy na ramie

Do współpracy z rozściełaczem asfaltu przewidziana jest dodatkowa rynna zsypowa o długości około 1 metra.

Detale Konstrukcyjne i Materiały

Rama pośrednia zabudów Elbo, wykonana z wysokogatunkowej stali S355, jest piaskowana, dwukrotnie malowana podkładowo oraz wielokrotnie nawierzchniowo, co zapewnia jej długotrwałą ochronę. Ściana przednia jest podwyższona i wyposażona w krótki daszek, który chroni układ hydrauliki siłowej. Na niej umieszczono również drabinkę, umożliwiającą wejście na wywrot od strony kierowcy, oraz windę koła zapasowego.

Standardowym wyposażeniem jest także plandeka, okrywająca przestrzeń ładunkową, rolowana poza obrysem skrzyni na ścianie przedniej lub bocznej. Burta tylna jest otwierana automatycznie i mechanicznie podczas wywrotu do tyłu (uchylna).

• Podłogę wywrotki typu W1 wykonano ze stali Hardox 450 o grubości 7 mm.
• Burty boczne w pierwszej konstrukcji to stal Domex 650 o grubości 5 mm, gięta w formie half-pipe.
• W wywrotkach trójstronnych burty boczne z prawej strony są uchylne (po dwie na stronę), zamykane całościowo zamkiem centralnym i wykonane ze stali S355.

Dla podwozi 3-osiowych, w opcji, burty boczne otwierane w osi dolnej i górnej mogą być wyposażone w mechaniczny system wspomagania ich zamykania.

Przeznaczenie i Ładowność

Opisywane wywrotki Elbo przeznaczone są do zabudowy na pojazdach 3- i 4-osiowych o dopuszczalnej masie całkowitej (DMC) w zakresie 26-32 ton. W zależności od przeznaczenia i konfiguracji, mogą mieć ładowność administracyjną od 14 do 18 ton. Ich głównymi odbiorcami są przedsiębiorstwa zajmujące się transportem ładunków o dużej masie własnej, takich jak kruszywa czy piasek.

Zabudowy KH-kipper: Optymalizacja i Bezpieczeństwo

Jedna z najbardziej popularnych zabudów w ofercie firmy KH-kipper to zabudowa tylnozsypowa half-pipe, dostępna obecnie z pochyloną przednią ścianą. To rozwiązanie ma na celu ułatwienie wysypu bez zalegania lepkiego materiału w skrzyni. W ślad za tym, koło zapasowe umiejscowiono za kabiną, zamiast na przedniej burcie. Odkręcany daszek chroni kabinę, a w razie uszkodzenia podlega szybkiej i taniej wymianie, podobnie jak nowy zbiornik oleju z tworzywa sztucznego.

Ulepszenia Konstrukcyjne

Zabudowa tylnozsypowa half-pipe firmy KH-kipper uzyskała w ubiegłym roku tylną szuflę zsypową SNEEP na równi z podłogą. Rynna w tylnej części nie ma uskoku, w którym mógłby się gromadzić wysypywany materiał, co minimalizuje czas związany z oczyszczeniem szufli. Tylna klapa umiejscowiona jest wewnątrz skrzyni. Jednocześnie położono duży nacisk na poprawę sztywności skrzyni i jej wytrzymałości, co jest niezbędne do pracy w trudnych warunkach eksploatacyjnych. Te zmiany konstrukcyjne zapewniły redukcję masy własnej zabudowy o około 4%, a co za tym idzie, wzrost ładowności.

Innowacyjna Zabudowa Trójstronna

Kolejną propozycją firmy KH-kipper jest innowacyjna zabudowa trójstronna z lewą burtą hydrauliczną, która wyróżnia się przede wszystkim zoptymalizowaną wagą. Burty boczne to unikalna konstrukcja zaprojektowana przez konstruktorów KH-kipper, wykonana z wysokojakościowej szwedzkiej stali, która nadaje odpowiednią wytrzymałość i wydłuża okres bezawaryjnej pracy wywrotki.

• Lewa burta, otwierana hydraulicznie o pełne 180 stopni, pozwala na sprawny załadunek przy użyciu wózka widłowego.
• Wygodna w obsłudze dzięki sprężynowemu wspomaganiu prawa burta otwiera się w osi dolnej i górnej, zapewniając pojazdowi wielofunkcyjność.

Odpowiednia wewnętrzna szerokość skrzyni stwarza możliwość przewozu większej ilości palet. Mocna burta tylna umiejscowiona wewnątrz skrzyni otwiera się automatycznie przy wyładunku.

Minikomputer Pokładowy dla Bezpieczeństwa

Nowością w zabudowach KH-kipper jest minikomputer pokładowy, którego głównym zadaniem jest zwiększenie bezpieczeństwa pracy wywrotki. Podnoszenie skrzyni na zbyt pochyłym terenie grozi wywróceniem pojazdu, dlatego sygnał dźwiękowy informuje kierowcę o takim niebezpieczeństwie, co pozwala uniknąć potencjalnych wypadków.

Meiller: Europejski Lider Systemów Wywrotek

Firma Meiller to europejski specjalista w zakresie systemów wywrotek i systemów zabudów wymiennych. Produkuje zabudowy do każdego zastosowania, od małych 3,5-tonowych po wywrotki tylnozsypowe typu half-pipe z obciążeniem znamionowym 50 ton, przeznaczone do najcięższych zastosowań. Z ponad 7500 jednostkami rocznie, wywrotka trójstronna to najważniejszy produkt firmy Meiller.

Wywrotki Trójstronne Meiller

Jako seryjny dostawca, Meiller obsługuje takich producentów podwozi jak Mercedes-Benz, MAN, Iveco, Volvo, Scania, DAF oraz Renault. Wywrotki trójstronne Meiller znajdują zastosowanie we wszystkich klasach pojazdów użytkowych - od ciężkich czteroosiowych aż po lekkie. Ich elastyczność sprawia, że są szczególnie uniwersalne. Ze sztywnym dnem i wysokimi burtami nadają się zarówno do ciężkich prac rozbiórkowych, przewozu materiałów sypkich, jak i palet.

Nowe Muldy Half-Pipe

Wywrotki tylnozsypowe Meiller, tak zwane half-pipe, sukcesywnie otrzymują nowe muldy. Jest to modularna konstrukcja, wyróżniająca się nowym przekrojem, zoptymalizowanymi materiałami i grubościami ścian. Oferta spółki obejmuje konstrukcje dopracowane pod kątem wytrzymałości, komfortu obsługi oraz bezpieczeństwa użytkowania, dzięki czemu rozwiązania te cieszą się zaufaniem klientów.

Wielton: Szeroka Gama Rozwiązań dla Transportu Sypkiego

Transport materiałów sypkich wymaga niezawodnego sprzętu, który poradzi sobie z dużymi obciążeniami i zróżnicowanymi warunkami pracy. Andrzej Mowczan, Dyrektor ds. Sprzedaży Produktów Standardowych i Specjalnych w Grupie Wielton, podkreśla: „Nasza oferta zabudów i naczep wywrotek została stworzona z myślą o codziennych potrzebach firm transportowych. Cieszy nas fakt, że klienci doceniają naczepy wywrotki marki Wielton i obecnie zajmujemy pierwsze miejsce w Polsce, jeśli chodzi o rejestracje naczep tego typu. Warto jednak zauważyć, że jednocześnie w naszej ofercie posiadamy także zabudowy wywrotki, które równie skutecznie sprawdzają się podczas intensywnej pracy dzięki solidnej konstrukcji czy optymalnej masie.”

Zabudowy tylnozsypowe przeznaczone do pracy między innymi w budownictwie czy górnictwie są codziennie wystawiane na ekstremalne obciążenia oraz intensywne zużycie. Konstrukcje Wielton powstają z wykorzystaniem wysokowytrzymałych materiałów. Producent z Wielunia oferuje w portfolio zabudowy wywrotki typu Half-Pipe z dedykowaną ramą pośrednią dla każdego rodzaju podwozia, które są przystosowane do współpracy z rozściełaczem asfaltu.

Wieluński producent kładzie duży nacisk na bezpieczeństwo i trwałość. „W projektowaniu konstrukcji wywrotek szczególną wagę przykładamy do bezpieczeństwa i trwałości, dlatego nasze produkty wyposażamy np. w sprawdzone układy hydrauliczne oraz wysokowytrzymałe komponenty renomowanych producentów” - dodaje Andrzej Mowczan.

Typy Zabudów Wywrotek Wielton

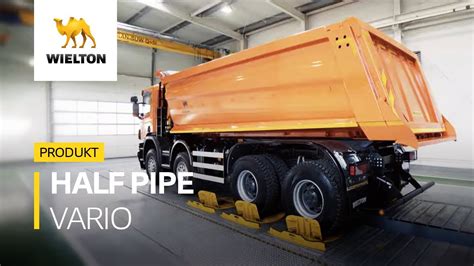

1. Half-Pipe Vario Master

   Stalowa zabudowa Half-Pipe Vario Master o obniżonym środku ciężkości posiada rozszerzaną ku tyłowi skrzynię ładunkową wykonaną ze stali HARDOX HB450 od SSAB, dostępna w wersji od 12 do 23 m³ objętości. W zależności od preferencji klient może wybrać konfiguracje poszycia skrzyni - grubość ściany w zakresie 4,5-8 mm czy grubość podłogi 6-8 mm, a także mechaniczną lub hydrauliczną klapę. Producent oferuje szeroki wachlarz wyposażenia ułatwiającego obsługę zabudowy HPV oraz konfigurowalny dach skrzyni. Ponadto istnieje możliwość wykonania aluminiowej skrzyni ładunkowej z EndurAL HB110 tam, gdzie liczy się każdy kilogram przewożonego ładunku.

2. Square Master

   Zabudowy Square Master dostępne są w wersjach dla 3-, 4- oraz 5-osiowego podwozia, o objętościach skrzyni w zakresie 12-24 m³. Wzmocnione ściany boczne z profilem górnym, tylnym oraz dodatkowymi poprzeczkami zwiększają trwałość skrzyni ładunkowej. Wyposażenie w system ogrzewania podłogi zapobiega przymarzaniu materiału w niskich temperaturach, zapewniając niezawodność pracy w każdych warunkach.

3. Square Scow-End

   Ostatnim typem zabudów wywrotek marki Wielton są Square Scow-End z ramą wykonaną z ceownika zimnogiętego i stali S-500 oraz skrzynią ładunkową ze stali HARDOX HB450 od SSAB.

   • Square Scow-End Master (SQE) to produkt dostępny dla podwozia 3- oraz 4-osiowego, dedykowany do pracy przy budowach dróg, osiedli czy na żwirowni. Kubatura skrzyni może wynosić od 12 m³ do 23 m³, natomiast ściany dostępne są o grubości 4-8 mm, a podłoga 8-12 mm.
   • Square Scow-End Master Mine (SEM) dedykowana jest do pracy w ekstremalnych warunkach kopalnianych. Jej objętość może wynosić od 12 m³ do 25 m³, ściany dostępne są o grubości 6-8 mm, a podłoga 10-15 mm.

Kompleksowa oferta Wielton to także szeroka gama naczep samowyładowczych, od stalowych wywrotek budowlanych typu half-pipe konisch, przez wywrotki do transportu złomu, aż po lekkie, aluminiowe konstrukcje, które sprawdzą się w segmencie rolnym. Klienci mogą również wybierać spośród bogatego asortymentu wyposażenia dodatkowego. Naczepy dostępne są w różnych wariantach pojemności - od 22 do nawet 67 m³, w zależności od modelu.
