Zaczep to istotny komponent przyczep rolniczych, które spełniają kluczową rolę w każdym gospodarstwie. Aby móc łączyć ciągnik z przyczepą szybko, łatwo i bezpiecznie, należy wiedzieć, jak prawidłowo wybrać zaczep. W tym artykule skupimy się na zaczepach tylnych do przyczep rolniczych.
Czym jest zaczep do przyczepy?
Zaczep do przyczepy to element, dzięki któremu można przymocować przyczepę do pojazdu ciągnącego. Zaczepy pozwalają ograniczyć szarpnięcia, posiadają wskaźnik zużycia, informujący o konieczności wymiany, oraz zazwyczaj wskaźnik poprawności sprzęgu, wskazujący na prawidłowe podłączenie przyczepy do maszyny.
Rodzaje zaczepów i ich charakterystyka
Współczesne ciągniki są wyposażane w urządzenia zaczepowe o różnej konstrukcji i parametrach. Funkcjonalność ciągnika rolniczego w dużej mierze zależy od możliwości agregatowania go z różnymi maszynami. Poniżej przedstawiamy szczegółowe informacje na temat najpopularniejszych typów zaczepów.

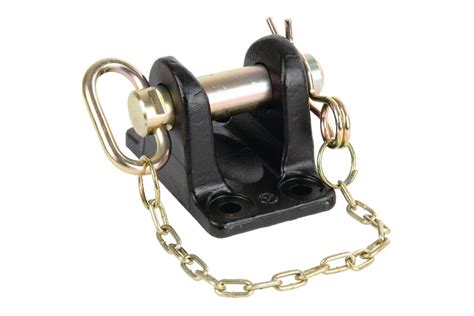

Zaczep transportowy (klasyczny)
Klasyczny zaczep transportowy jest obsługiwany w 100% manualnie. Służy do podłączania standardowych, dwuosiowych przyczep rolniczych. Przyjmuje on postać sworznia, który sytuuje się w otworach zlokalizowanych w ramionach widlastego uchwytu.
Zaczep kulowy do przyczepy
Zaczep kulowy to rodzaj zaczepu transportowego charakteryzujący się dużym naciskiem i bezproblemowym działaniem z różnego rodzaju przyczepami. Dobre zaczepy kulowe są wytrzymałe, szczególnie przy dużych obciążeniach, i odporne na duże naprężenia, co pozwala na długotrwałe użytkowanie. Umożliwiają łatwe i szybkie łączenie z przyczepą. Wykonane z solidnych materiałów, zapewniają niezawodność. Zaczepy tego typu są zunifikowane i dopasowane do kul o średnicy 50 mm. W porównaniu do zaczepów Piton Fix, gwarantują cichszą pracę oraz szerokie kąty odchylenia podczas poruszania się po nierównym terenie, co przekłada się na mniejszą liczbę drgań.

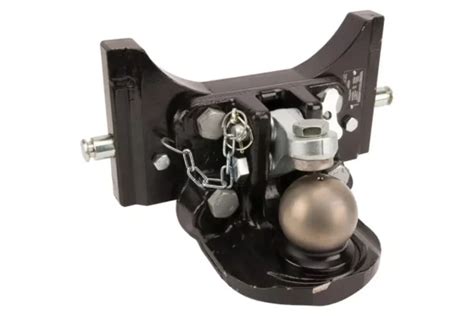

Zaczep kulowy K80
Zaczepy K80 to najbardziej standardowe zaczepy kulowe, które pozwalają łatwo i szybko podłączyć przyczepę do pojazdu. Na kulę o średnicy 80 mm nakłada się ucho łyżkowe, które blokuje się w położeniu transportowym z wykorzystaniem trzpienia zlokalizowanego nad czaszą dyszla. Trzpień jest blokowany zawleczką. Zaczep kulowy K80 przy ciągniku współpracuje głównie z przyczepami typu tandem i wyróżnia się długą żywotnością. Jeśli w przyczepach pojawiają się duże naciski pionowe na zaczep, najlepiej wybrać właśnie zaczep kulowy K80. Dopuszczalne pionowe statyczne obciążenie wynosi 1150 kg, a dla zaczepów kulowych K80 jest to zazwyczaj od 3 do 4 ton.
Zaczep typu „ucho”
Zaczepy typu „ucho” są popularne i łatwo je znaleźć we wszystkich przyczepach, a także można je wykorzystywać przy każdym ciągniku. Głównym minusem tego rozwiązania jest to, że wraz z upływem czasu otwory stają się coraz większe, co może przyczyniać się do wstrząsów podczas jazdy. W takich sytuacjach dobrze jest w otwór wprasować odpowiednią tuleję - wówczas to ona będzie się wycierała, a nie zaczep. Lepszym wyborem są jednak zaczepy kulowe, dzięki którym nie ma problemu zbyt dużego luzu.
Zaczep hitch
W przypadku zaczepu hitch rolę elementu sprzęgającego pełni hak. Na jego położenie może wpływać układ hydrauliczny ciągnika. Ten typ zaczepu odznacza się najwyższym kosztem wykonania, ale jest bardzo praktyczny, wygodny oraz bezpieczny. Wynika to z faktu, że jeśli chodzi o zmianę położenia dyszla w pionie, nie trzeba w żaden sposób manipulować przy przyczepie. Jest łatwy w użyciu, a całość bez problemu się montuje oraz demontuje.
Zaczep dolny
Dawniej zaczep dolny służył jako zaczep rolniczy, teraz już tak nie jest. Ma kształt delikatnego stożka i świetnie koresponduje z dyszlem o średnicy 50 mm bez tulei. Można go wykorzystywać w przypadku każdego urządzenia, które wywiera duży nacisk na końcówkę dyszla typu tridem lub tandem. Zaczepy rolnicze na ogół są mocowane niżej niż zaczepy transportowe, aby uniknąć niekorzystnego rozkładu sił, które mogłyby powodować odciążenie tylnej osi ciągnika. Dopuszczalne pionowe statyczne obciążenie wynosi 1150 kg.

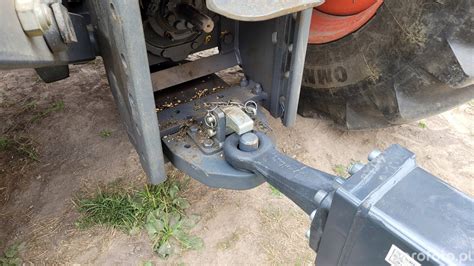

Zaczep Piton Fix
Jednym z rodzajów zaczepów dolnych jest zaczep typu Piton Fix. To zaczep zakładany na czop oraz blokowany od góry. Wyposażony jest w sworzeń 48 mm o kształcie lekkiego stożka. Współgra on z uchem dyszla o średnicy 50 mm toroidalnym (bez tulei), które w położeniu roboczym jest unieruchamiane przez zapadkę ze sworzniem blokującym. Zaczep piton fix spotyka się powszechnie w aktualnie produkowanych ciągnikach. Dla dolnych zaczepów Piton fix maksymalny nacisk statyczny wynosi 3 tony.
Zaczep górny
Zaczep górny służył dawniej jako zaczep transportowy, choć teraz nie musi pełnić takiej funkcji. Jest projektowany z myślą o uchu dyszla 40 mm oraz sworzniu 38 mm lub 31 mm. Ma wiele pozytywnych cech: jest wytrzymały, można go szybko sprzęgać i jest wygodny w użytkowaniu (zapewnia jedynie minimalny luz). Co więcej, łatwo wymienić do niego poszczególne części. Można go zamontować w tzw. szynie, w korpusie traktora. W przypadku zaczepów górnych transportowych maksymalny nacisk statyczny wynosi zazwyczaj 2-2,5 tony. Zaczep górny występuje w wersji standardowej i automatycznej. Jest to zaczep samoobracalny w płaszczyźnie pionowej o osi obrotu zgodnej z kierunkiem jazdy ciągnika.
Zaczep automatyczny do przyczepy
Automatyczny zaczep (zaczep zatrzask do przyczepy) wyposażony jest w mechanizm zatrzaskowy. Jest on uruchamiany poprzez ucho przyczepy, które wywiera nacisk na języczek. Wówczas dochodzi do połączenia się maszyny z ciągnikiem. Aby je rozłączyć, wykorzystuje się linkę sterującą - nie ma konieczności wysiadania z traktora. Ten typ zaczepu został przyjęty w całej Europie jako standard w przypadku szybkozłączy hakowych. Automatyczny zaczep transportowy pozwala na agregatowanie przyczep i maszyn bez wychodzenia z kabiny. Odłączenie przyczepy/maszyny wymaga ręcznego odblokowania sworznia, przy czym w wielu rozwiązaniach czynność tę można wykonać z kabiny (zaczepy są wyposażane w odpowiednie dźwignie lub linki).
Zaczep z łącznikiem dyszla
Zaczep z łącznikiem dyszla to tylny zaczep do przyczepy rolniczej, który sprawia, że poszczególnych części nie trzeba kupować osobno. Montowanie tego typu elementu nie przysparza dużych trudności i wykazuje się dużą trwałością, o ile prawidłowo się z niego korzysta.
Wózek do naczep
Wózek do naczep pozwala podczepiać duże naczepy do ciągników, co pozwala przewozić duże ładunki. Może mieć różne konstrukcje: czasem ma zaczep na zawiasach, czasem jest sztywny. Może być usytuowany na tandemie lub mieć jedną oś. Jeśli dysponujesz takim wózkiem, nie musisz dodatkowo mieć ciągnika siodłowego. W przypadku wózka do naczep istotne są przede wszystkim jakość materiału oraz poziom zużycia. Lepiej kupić również wózek sztywny niż na zawiasie, ponieważ ten z czasem się „wyrabia”.

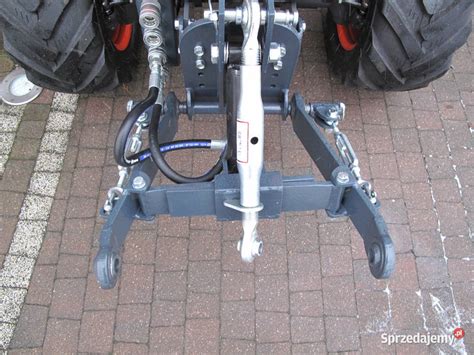

Trzypunktowy układ zawieszenia (TUZ)
Stosowany współcześnie system zawieszenia narzędzi, tzw. trzypunktowy (TUZ), jest podstawowym urządzeniem zaczepowym każdego ciągnika rolniczego. Układ zawieszenia umożliwia podnoszenie narzędzia w położenie transportowe i odpowiednie ustawienie go w położeniu roboczym. Trzypunktowy układ zawieszenia charakteryzuje się dużą statecznością, umożliwiającą zarówno poprzeczne, jak i podłużne wypoziomowanie narzędzia. Pod względem budowy i działania mechaniczne części układów zawieszenia w różnych ciągnikach są do siebie podobne. Różnice konstrukcyjne polegają głównie na tym, że poszczególne cięgła układu są mocniejsze ze względu na przystosowanie do pracy z cięższymi narzędziami i są ciągle doskonalone. Aktualnie obowiązującą normą regulującą kategorie zaczepów w ciągnikach rolniczych jest norma PN-ISO 730-1 dotycząca tylnego trzypunktowego układu zawieszenia. Przedni trzypunktowy układ zawieszenia na ciągniku opisuje norma DIN ISO 8759-2.
Udoskonalenia TUZ
W związku z niedogodnościami sprzęgania maszyn zawieszanych na TUZ ciągnika, różne firmy produkujące ciągniki i maszyny zaczęły stosować udoskonalenia, które pozwalają szybciej, bezpieczniej, bez wysiłku i pomocy drugiej osoby agregatować maszyny z ciągnikiem. Cięgła podnośników produkowanych obecnie ciągników wyposażone są w automatyczne szybkozłącza hakowe. Ten typ cięgieł został przyjęty w całej Europie jako standard. Ciągniki, np. Fendt 900 Vario, wyposaża się w zaczep kulowy z bocznymi kulami. Jest to nowoczesny system agregatowania ciągnika z maszynami rolniczymi, przyczepami, wozami asenizacyjnymi. W Polsce stosowane są w ciągnikach ciężkich Ursus bazujących na zespołach Zetora. Szybkozłącza cięgieł i łącznika mają kształt haków i posiadają zamki uniemożliwiające samoczynne rozłączenie się ciągnika i maszyny. Firma Walterscheid proponuje rozwiązania przeznaczone do szybkiego i bezpiecznego sprzęgania narzędzi zawieszanych.
Nowoczesne szybkozłącza dla branży energetycznej
Wybór zaczepu - na co zwrócić uwagę?
Wybierając zaczep, zwróć uwagę na materiały, z jakich został wykonany - powinny wytrzymywać bardzo duże ciężary. Zaczepy powinny być łatwe w obsłudze, zapewniać bezpieczeństwo i charakteryzować się dużą niezawodnością. Niektóre z nich wyposażone są w elementy wzmacniające całą konstrukcję. Zaczep do przyczepy powinien mieć także homologację, a także być odporny na przeciążenia. Należy również przestrzegać zaleceń producenta dotyczących maksymalnego obciążenia zaczepu - każdy zaczep we współczesnych ciągnikach musi posiadać tabliczkę znamionową, na której zostały określone dopuszczalne obciążenia.
Kluczowe parametry
- Uciąg (współczynnik D): Nie mniej istotnym parametrem jest uciąg, czyli wytrzymałość, którą należy dopasować do typu przyczepy. Oznaczany literą D na tabliczce znamionowej, wyrażony w kN (kiloniutonach). Współczynnik D dla danego zestawu wylicza się ze wzoru i kalkulatora dostępnych na stronach producentów.
- Maksymalny nacisk statyczny (współczynnik S): Oznaczany literą S na tabliczce znamionowej, wyrażony w tonach. Dla zaczepów górnych transportowych zazwyczaj wynosi 2-2,5 tony, dla dolnych zaczepów Piton fix 3 tony, a dla zaczepów kulowych K80 jest to zwykle od 3 do 4 ton.
- Położenie w płaszczyźnie pionowej i poziomej: Szczególne znaczenie ma odległość zaczepu od tylnej osi ciągnika. W pewnych warunkach siły oddziałujące na zaczep mogą powodować zjawisko odciążania kół napędowych, co negatywnie wpłynie na właściwości trakcyjne.
Często zaczepy projektowane są również z myślą o konkretnych modelach ciągników, a także przyczep o określonych kształtach lub gabarytach. Dlatego zaczepy powinny być do nich odpowiednio dopasowane.
Bezpieczeństwo użytkowania zaczepów
Bez względu na rodzaj maszyny towarzyszącej zawsze trzeba pamiętać o zasadach bezpieczeństwa podczas sprzęgania. Zachowaj szczególną ostrożność przy sprzęganiu - głównym zagrożeniem są tu urazy dłoni powstałe np. na skutek przyciśnięcia dłoni przez dyszel. Ostrożność należy zachować również w przypadku zaczepów automatycznych - bezwzględnie zabronione jest manipulowanie przy mechanizmie zapadkowym tych zaczepów, ponieważ przypadkowe naciśnięcie języczka odblokowującego mogłoby spowodować niezamierzone opadnięcie sworznia i przygniecenie dłoni.
W trakcie jazdy na przyczepę mogą oddziaływać siły bezwładności, dlatego w miejscu połączenia zaczepu z ciągnikiem stosuje się elementy amortyzujące. Zaczep transportowy musi mieć możliwość obrotu, aby w przypadku przewrócenia się przyczepy nie doszło do wywrócenia ciągnika. Dlatego szczęka zaczepu i łoże mocujące są precyzyjnie łączone za pomocą drutu sprężynowego. Po montażu zaczepy transportowe poddawane są dokładnej kontroli w dziale jakości, sprawdzany jest również mechanizm zwalniający.
Nowoczesne szybkozłącza dla branży energetycznej
Standaryzacja i innowacje
Standaryzacja połączeń mechanicznych między ciągnikiem a maszyną rolniczą oparta jest na stosowanych normach dotyczących TUZ, zaczepu dyszla, przyłączy do WOM. Dzięki temu bez problemu można szybko i bezpiecznie agregatować ciągniki i maszyny rolnicze różnych producentów. Stosownie do tego opracowano standard dla połączeń elektronicznych i transmisji danych dla układu ciągnik-maszyna. W tym celu opracowano międzynarodowy standard ISO 11783 dla elektronicznej komunikacji maszyn rolniczych o nazwie ISOBUS. Aby ciągnik spełniał kryteria uniwersalności agregatowania z maszynami rolniczymi, powinien być wyposażony w różnego rodzaju zaczepy, ułatwiające ich współpracę. Obszar działalności austriackiego przedsiębiorstwa Scharmüller Gesellschaft m.b.H. & Co KG. skupia się nie tylko na produkcji tradycyjnych zaczepów do maszyn rolniczych, ale także na opracowywaniu i wdrażaniu nowoczesnych rozwiązań, takich jak systemy awaryjnego odczepiania maszyny. Ich działanie polega na możliwości natychmiastowego odpięcia urządzenia od ciągnika w przypadku wywrócenia się lub wystąpienia innego rodzaju awarii zagrażającej życiu lub zdrowiu kierowcy pojazdu.
Samodzielna budowa zaczepu - co warto wiedzieć?
Budowa zaczepu do ciągnika to proces, który wymaga kilku konkretnych kroków oraz przemyślenia odpowiednich rozwiązań. Na początku należy zdecydować, jaki typ zaczepu będzie najlepiej pasował do Twojego ciągnika oraz jakie materiały będą potrzebne do jego wykonania. Aby wykonać zaczep, należy najpierw zaplanować cały proces. Wybierz odpowiednie materiały oraz narzędzia, które będą niezbędne do pracy. Następnie, według wytycznych, przystąp do montażu, zwracając uwagę na precyzję i stabilność konstrukcji.
Wybór materiałów i narzędzi
Wybór materiałów do budowy zaczepu jest kluczowy dla jego trwałości i funkcjonalności. Najczęściej stosowanym materiałem jest stal, która zapewnia odpowiednią wytrzymałość. Warto zwrócić uwagę na grubość stali, która powinna wynosić od 10 do 12 mm, aby zaczep mógł wytrzymać duże obciążenia. Inne komponenty, które mogą być potrzebne, to śruby, nakrętki oraz elementy mocujące. Aby samodzielnie wykonać zaczep do ciągnika, niezbędne będą odpowiednie narzędzia. Wśród nich znajdziesz zarówno narzędzia ręczne, jak i elektronarzędzia, które ułatwią cały proces. Do podstawowych narzędzi należy wiertarka, spawarka, poziomica oraz miara. Użycie odpowiednich narzędzi nie tylko przyspieszy pracę, ale również zapewni trwałość i bezpieczeństwo konstrukcji.
Budowa zaczepu rotacyjnego
Aby zbudować zaczep rotacyjny, rozpocznij od przygotowania odpowiednich materiałów, takich jak stal o grubości 10-12 mm. Najpierw należy wymierzyć i wyciąć profil stalowy, który posłuży jako główny element zaczepu. Następnie, przy użyciu spawarki, przymocuj profil do pinów zaczepu, dbając o to, aby był on odpowiednio wyważony. Warto również wyciąć rowki w profilu, co pozwoli na lepszą rotację i stabilność podczas użytkowania. Podczas montażu zaczepu rotacyjnego, pamiętaj o jego dokładnym wypoziomowaniu.
Budowa standardowego zaczepu kulowego
Budowa standardowego zaczepu kulowego jest stosunkowo prosta. Rozpocznij od przygotowania stalowej płyty, która będzie podstawą zaczepu. Następnie, na płycie, należy wiercić otwory na śruby mocujące oraz na kulę zaczepu. Po wywierceniu otworów, przymocuj kulę do płyty za pomocą odpowiednich śrub i nakrętek, dbając o ich odpowiednie dokręcenie. Podczas montażu zaczepu kulowego, pamiętaj o dostosowaniu wysokości do poziomu gniazda w przyczepie.
