Ciągnik rolniczy jest bez wątpienia podstawą wyposażenia każdego gospodarstwa rolnego. Jednak sam w sobie jest praktycznie bezużyteczny bez różnego rodzaju maszyn, które można do niego podłączyć, by przy ich pomocy wykonywać prace polowe. Myśląc o nowym ciągniku, większość rolników zastanawia się nad jego mocą, co jest istotnym zagadnieniem w kontekście posiadanego areału i rodzaju gleby. Niemniej ważną sprawą jest kompatybilność ciągnika z maszyną uprawową. Dlatego tak ważnym elementem konstrukcji każdego ciągnika są zaczepy - górny oraz dolny, a także trzypunktowy układ zawieszenia.
Rola Zaczepów w Funkcjonalności Ciągnika
Aby ciągnik rolniczy mógł znaleźć zastosowanie w pracach polowych, należy agregatować go - czyli połączyć - z odpowiednią maszyną rolniczą, np. przyczepą, siewnikiem czy agregatem uprawowym. Maszyny rolnicze oraz narzędzia podłączamy do ciągnika na kilka sposobów, które różnią się przenoszeniem obciążenia na ciągnik:
- Zawieszanie - cały ciężar maszyny przejmuje traktor. Wymaga to sprzęgania za pośrednictwem Trzypunktowego Układu Zawieszenia (TUZ).
- Półzawieszanie - maszyny mają własny układ jezdny, więc siły pionowe wynikające z ich ciężaru tylko w pewnym stopniu są przenoszone na ciągnik. Urządzenia półzawieszane można agregować za pomocą dolnych cięgieł TUZ-a lub zaczepu.
- Przyczepianie - wykonywane jest przy pomocy zaczepów, a ciężar maszyny nie obciąża ciągnika, ponieważ posiada ona własny układ jezdny. Ten sposób agregatowania można uznać za najbardziej uniwersalny, ponieważ dotyczy zarówno prac transportowych, jak i polowych.
Współczesne ciągniki są wyposażane w urządzenia zaczepowe o różnej konstrukcji i różnych parametrach, a ich dobór ma bezpośredni wpływ na bezpieczeństwo pracy oraz trwałość zestawu.
Trzypunktowy Układ Zawieszenia (TUZ)
Stosowany współcześnie system zawieszenia narzędzi, tzw. Trzypunktowy Układ Zawieszenia (TUZ), jest podstawowym urządzeniem zaczepowym każdego ciągnika rolniczego. Układ zawieszenia umożliwia podnoszenie narzędzia w położenie transportowe i odpowiednie ustawienie go w położeniu roboczym.
Historia i Rozwój TUZ-a
Rozpoczęto prace nad stworzeniem mechanizmu umożliwiającego podnoszenie maszyny przez traktor, co było odpowiedzią na uciążliwość pracy z maszynami posiadającymi własne mechanizmy podnoszenia. Przełomową rolę w historii TUZ-a odegrał syn irlandzkiego farmera, Harry Ferguson. Jego praca nad systemem zawieszania narzędzi rozpoczęła się od gruntownej zmiany konstrukcji pługa, który po odrzuceniu ramy, zaczepu i kół podporowych ważył o połowę mniej i był krótszy. Po wielu próbach Fergusonowi udało się stworzyć system zawieszania narzędzi, a także zaprojektować całą gamę narzędzi przystosowanych do tego systemu. Efektem tej pracy był pierwszy seryjnie produkowany (we współpracy z firmą David Brown) ciągnik Fergusona.
Budowa i Działanie
TUZ składa się z kilku podstawowych części: dwóch cięgieł dolnych, łącznika centralnego oraz dwóch wieszaków i dwóch ramion. Mechaniczne części układów zawieszenia w różnych ciągnikach są do siebie podobne pod względem budowy i działania. Różnice konstrukcyjne polegają głównie na tym, że poszczególne cięgła układu są mocniejsze ze względu na przystosowanie do pracy z cięższymi narzędziami. Aby układ spełniał swoją rolę, potrzebny jest jeszcze mechanizm podnoszący, realizowany za pomocą układu hydraulicznego.
Mechanizm Podnoszący i Sterowanie
Część hydrauliczna TUZ-a składa się z siłownika hydraulicznego połączonego z ramionami TUZ-a, pompy i rozdzielacza. W skład układu wchodzą cztery główne elementy: pompa hydrauliczna, siłownik główny (coraz częściej są również dwa pomocnicze), wał z dźwignią oraz układ sterujący pracą podnośnika. Siłownik główny zwykle montowany jest w górnej części korpusu tylnego mostu, połączony z wałem podnośnika za pomocą dźwigni. Siłowniki pomocnicze montowane są na zewnątrz korpusu tylnego mostu. Lokalizacja pompy może się różnić w zależności od marki i modelu ciągnika.
Mechanizmy sterujące możemy podzielić na dwa rodzaje:
- Mechaniczny układ sterujący (MHR) - zbudowany jest z systemu dźwigni i sprężyn, które w zależności od wybranej regulacji (pozycyjna lub siłowa) sterują cylindrem podnośnika.
- Elektroniczne systemy sterowania (EHR, ang. Electronic-hydraulic Hitch Control) - nad prawidłową regulacją działania podnośnika czuwa układ elektroniczny. Pozwalają one regulować położenie maszyny panelem z przyciskami, a nie dźwigniami przy rozdzielaczu. Panel znajduje się w kabinie i ewentualnie na zewnątrz.
Nowoczesne TUZ-y wyposażone są w końcówki hakowe (z samozatrzaskowymi zabezpieczeniami zapadkowymi), które łączą się ze specjalnymi przegubami kulowymi osadzanymi na sworzniach maszyny. Dzięki temu proces sprzęgania staje się szybszy, łatwiejszy i bezpieczniejszy. Główną zaletą TUZ-a jest duża stateczność, umożliwiająca zarówno poprzeczne, jak i podłużne wypoziomowanie narzędzia oraz regulację głębokości jego pracy.
Standaryzacja i Kategorie Zaczepów TUZ
Wraz ze wzrostem popularności TUZ-ów rosło ich zróżnicowanie pod względem rozmiarów i dopuszczalnego obciążenia. Obecnie wymiary i wymagania dotyczące zawieszania narzędzi i osprzętu z tyłu traktora opisuje norma PN-ISO 730-1, która reguluje kategorie zaczepów w ciągnikach rolniczych. Aby ustalić, do jakiej kategorii należy hak w TUZ-ie ciągnika, wystarczy sprawdzić wymiar zewnętrzny kuli pasującej do tego haka. Kategorię zaczepu maszyny, którą chcemy spiąć z ciągnikiem, można rozpoznać na podstawie średnicy sworznia ramy zawiesia. Wyróżnia się cztery podstawowe kategorie, a także kategorie przejściowe, oznaczone symbolem N lub S, służące do łączenia ciągnika i maszyny o różnych kategoriach zaczepów (np. kula KAT 3-2 do haków KAT 3 ciągnika i sworzni KAT 2 maszyny).
Mimo przyjętych standardów, które określają odpowiednie normy, zdarzają się sytuacje, kiedy niektóre elementy wykonane są w sposób, który uniemożliwia ich zamianę na części uniwersalne. Przykładem są łączniki centralne dedykowane do ciągników marki Fendt oraz John Deere, gdzie średnica otworu kuli łącznika od strony ciągnika różni się od standardowych.
Rodzaje Zaczepów do Przyczep i Maszyn Półzawieszanych
Funkcjonalność ciągnika rolniczego w dużej mierze zależy od możliwości agregatowania go z różnymi maszynami. Duże znaczenie ma tu sposób łączenia maszyny z ciągnikiem. Jednym ze sposobów łączenia jest wykorzystanie zaczepu - stosuje się go zarówno do przyczep, jak i maszyn posiadających własny układ jezdny. Zaczepy dzielimy na dwa główne typy: transportowe oraz rolnicze.
Zaczepy Manualne (oczko i sworzeń)
Maszynę z dyszlem oczkowym o średnicy 40 mm sprzęgamy z ciągnikiem za pomocą sworznia o średnicy 32 mm. To najprostszy i najtańszy system zaczepowy, niestety również najmniej wygodny. Występują w nim duże luzy ze względu na potrzebny wychył podczas wjeżdżania na przeszkodę lub wzniesienie. Klasyczny zaczep transportowy jest obsługiwany w 100% manualnie. Służy do podłączania standardowych, dwuosiowych przyczep rolniczych. Przyjmuje postać sworznia, który sytuuje się w otworach zlokalizowanych w ramionach widlastego uchwytu.

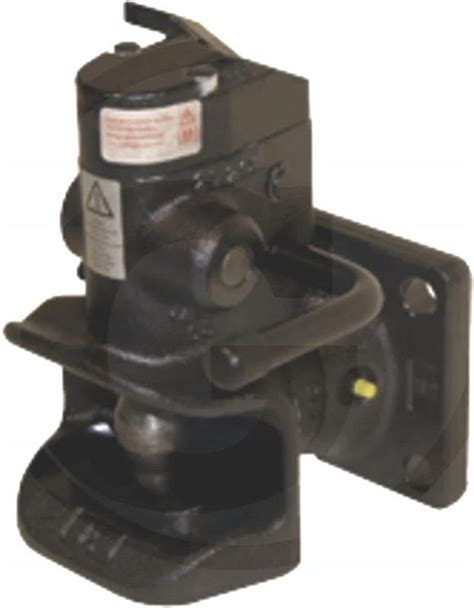

Zaczepy Automatyczne (zatrzaskowe)
Zaczepy automatyczne charakteryzują się dużo mniejszymi luzami dzięki zastosowaniu sworznia o średnicy 38 mm. Nie wymagają one działania operatora, ponieważ sworzeń jest zwalniany, gdy dyszel uderzy w zatrzask. W tym przypadku ucho dyszla o średnicy 50 mm zakłada się na sworzeń o średnicy 48 mm. Automatyczny zaczep transportowy posiada „języczek”, który uruchamia mechanizm zatrzaskowy i powoduje wsunięcie sworznia w ucho dyszla. Nie jest przy tym wymagane ręczne manipulowanie przy zaczepie - sprzęgnięcie przyczepy lub maszyny z ciągnikiem nie wymaga pomocy drugiej osoby. Z uwagi na to, że samo sprzęgnięcie dyszla z zaczepem jest najbardziej niebezpieczną czynnością, zastosowanie zaczepu automatycznego znacząco zwiększa komfort i bezpieczeństwo pracy traktorzysty. Odłączenie przyczepy/maszyny wymaga ręcznego odblokowania sworznia, przy czym w wielu rozwiązaniach czynność tę można wykonać z kabiny (zaczepy są wyposażane w odpowiednie dźwignie lub linki).

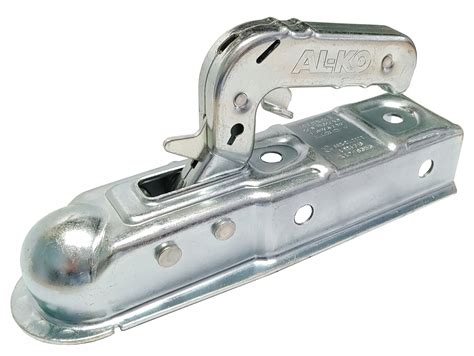

Zaczepy Kulowe
Zaczep kulowy to rodzaj zaczepu transportowego, który charakteryzuje się dużym naciskiem i brakiem luzów, przez co wyróżnia się większą wytrzymałością i pozwala na wychył dyszla nawet do 30°. Dobre zaczepy kulowe są wytrzymałe, szczególnie przy dużych obciążeniach i naprężeniach. Zapewniają cichszą pracę oraz szerokie kąty odchylenia podczas poruszania się po nierównym terenie, co prowadzi do mniejszej liczby drgań.
- Zaczep kulowy K80: To najbardziej standardowe zaczepy kulowe, które pozwalają łatwo i szybko podłączyć przyczepę do pojazdu. Na kulę o średnicy 80 mm nakłada się ucho łyżkowe, które blokuje się w położeniu transportowym z wykorzystaniem trzpienia zlokalizowanego nad czaszą dyszla. Z kolei zawleczka blokuje trzpień. Przy ciągniku jest zaczep kulowy, który współpracuje głównie z przyczepami typu tandem. Zaczepy K80 wyróżniają się długą żywotnością.
- Zaczep Piton-fix: Ten system posiada zintegrowany sworzeń (najczęściej 48 mm o kształcie lekkiego stożka), na który nakładany jest dyszel przyczepy (ucho dyszla o średnicy 50 mm toroidalne bez tulei). W położeniu roboczym jest unieruchamiany przez zapadkę ze sworzniem blokującym.
Zaczep typu „Ucho”
Zaczepy typu „ucho” są dość popularne i można je znaleźć we wszystkich przyczepach, a także wykorzystywać z każdym ciągnikiem. Dużym minusem tego rozwiązania jest jednak to, że wraz z upływem czasu otwory stają się coraz większe, co może przyczyniać się do wstrząsów podczas jazdy. W takich sytuacjach dobrze jest w otwór wprasować odpowiednią tuleję, która będzie się wycierała zamiast zaczepu. Zdecydowanie lepszym wyborem są jednak zaczepy kulowe, dzięki którym nie ma problemu zbyt dużego luzu.
Zaczep Hitch (hakowy)
W przypadku zaczepu hitch rolę elementu sprzęgającego pełni hak, którego położenie może być płynnie zmieniane za pomocą układu hydraulicznego ciągnika. Ten typ zaczepu odznacza się najwyższym kosztem wykonania, ale jest bardzo praktyczny, wygodny oraz bezpieczny. Wynika to z faktu, że jeśli chodzi o zmianę położenia dyszla w pionie, nie trzeba w żaden sposób manipulować przy przyczepie. Łatwo się z nich korzysta, a całość bez problemu się montuje oraz demontuje.

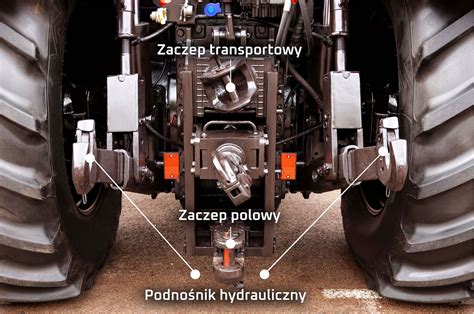

Zaczepy Górne i Dolne
W ciągnikach starszej generacji funkcję zaczepu transportowego pełnił zaczep górny, a zaczepy dolne wykorzystywane były do agregowania maszyn rolniczych. W dzisiejszych czasach lokalizacja zaczepu nie ma tak dużego znaczenia dla jego zastosowania; dużo ważniejsza jest jego konstrukcja. Podział na zaczep rolniczy oraz transportowy w ostatnim czasie wyraźnie się zamazał, czyli zarówno dolny, jak i górny zaczep może służyć do pracy w polu, jak i na drodze.
- Zaczep górny: Projektowany jest z myślą o uchu dyszla 40 mm oraz sworzniu 38 mm lub 31 mm. Ma wiele pozytywnych cech: jest wytrzymały, można go szybko sprzęgać i jest wygodny w użytkowaniu (zapewnia jedynie minimalny luz). Można go zamontować w tzw. szynie lub w korpusie traktora. W Polsce wielu rolników preferuje górny zaczep.
- Zaczep dolny: Ma kształt delikatnego stożka i świetnie koresponduje z dyszlem o średnicy 50 mm bez tulei. Można go wykorzystywać w przypadku każdego urządzenia, które wywiera duży nacisk na końcówkę dyszla typu tridem lub tandem.
Zasada pozostaje, że przyczepy i maszyny dwuosiowe należy łączyć w górny zaczep w ten sposób, aby dyszel znajdował się równolegle do podłoża. W celu osiągnięcia tego warunku niezbędna jest skokowa regulacja położenia widłaka w pionie. Niedopuszczalne jest zaczepianie dwuosiowej przyczepy lub maszyny do dolnego haka, ponieważ powoduje to niekorzystne odciążanie tylnych kół ciągnika.
Wózek do Naczep
Wózek do naczep pozwala podczepiać duże naczepy do ciągników, co umożliwia przewożenie dużych ładunków. Może mieć on różne konstrukcje - czasem ma zaczep na zawiasach, czasem jest sztywny; może być usytuowany na tandemie lub mieć jedną oś. Posiadanie takiego wózka eliminuje potrzebę dodatkowego ciągnika siodłowego.
Frontowy Trzypunktowy Układ Zawieszenia (Przedni TUZ)
W ostatnich latach możemy zaobserwować rosnącą popularność układów TUZ montowanych z przodu ciągnika - w nowych ciągnikach jest to już niemalże standard wyposażenia. Do niektórych starszych modeli, które fabrycznie nie posiadały takiego rozwiązania, można dokupić dedykowane konstrukcje. Przedni TUZ może znacząco zwiększyć wydajność ciągnika przy zachowaniu liczby przejazdów technologicznych. Służy on także jako rama nośna dla pługa odśnieżnego lub pługa niwelacyjnego, a przede wszystkim jest jednym z najlepszych sposobów dociążenia przedniej osi. W przeciwieństwie do fabrycznych balastów daje możliwość szybkiego montażu i demontażu obciążenia oraz dostosowanie jego masy do zawieszonej maszyny z tyłu. Przedni TUZ opisuje norma DIN ISO 8759-2.
Aspekty Techniczne i Normy
Narzędzie współpracujące z ciągnikiem powinno mieć zaczep zgodny z zaczepem pracującego w gospodarstwie ciągnika. Nie tylko tylni TUZ został znormalizowany; wszystkie elementy służące do sprzęgania maszyn z ciągnikiem mają swoje parametry i normy. Standaryzacja połączeń mechanicznych między ciągnikiem a maszyną rolniczą oparta jest na stosowanych normach dotyczących TUZ, zaczepu dyszla oraz przyłączy do WOM. Dzięki temu bez problemu można szybko i bezpiecznie agregatować ciągniki i maszyny rolnicze różnych producentów.
Stosownie do tego opracowano standard dla połączeń elektronicznych i transmisji danych dla układu ciągnik-maszyna. W tym celu powstał międzynarodowy standard ISO 11783 dla elektronicznej komunikacji maszyn rolniczych o nazwie ISOBUS. Aby ciągnik spełniał kryteria uniwersalności agregatowania z maszynami rolniczymi, powinien być wyposażony w różnego rodzaju zaczepy, ułatwiające ich współpracę.
Bezpieczeństwo i Dobór Zaczepów
Dobór zaczepu do przyczepy rolniczej ma bezpośredni wpływ na bezpieczeństwo pracy oraz trwałość zestawu transportowego. Zaczep jest kluczowym elementem łączącym ciągnik z przyczepą, który przenosi siły powstające podczas jazdy i pracy. Ważne jest, by uwzględnić zarówno masę całkowitą zestawu, jak i charakter przewożonych ładunków, gdyż różne rodzaje przyczep generują odmienne obciążenia. Każdy zaczep we współczesnych ciągnikach musi posiadać tabliczkę znamionową, na której zostały określone dopuszczalne obciążenia.
Zasady Bezpiecznego Sprzęgania
Bez względu na rodzaj maszyny towarzyszącej, zawsze trzeba pamiętać przy jej sprzęganiu o zasadach bezpieczeństwa:
- Przestrzegaj zaleceń producenta dotyczących maksymalnego obciążenia zaczepu.
- Zachowaj szczególną ostrożność przy sprzęganiu - głównym zagrożeniem są urazy dłoni. Ostrożność należy zachować również w przypadku zaczepów automatycznych - bezwzględnie zabronione jest manipulowanie przy mechanizmie zapadkowym, ponieważ przypadkowe naciśnięcie języczka odblokowującego mogłoby spowodować niezamierzone opadnięcie sworznia i przygniecenie dłoni.
- Podczas montażu zaczepów do przyczep rolniczych często pojawiają się błędy, które mogą poważnie wpłynąć na bezpieczeństwo pracy i trwałość sprzętu. Jednym z najczęstszych problemów są luzy w połączeniu zaczepu, które powodują drgania i szybkie zużycie elementów mechanicznych.
- Kolejnym istotnym błędem jest przeciążenie zaczepu, wynikające z niedopasowania jego parametrów do masy całego zestawu. Przeciążenie prowadzi do odkształceń, pęknięć, a w skrajnych przypadkach do awarii połączenia.
- Równie groźny jest niewłaściwy kąt zaczepienia przyczepy, który wpływa na stabilność zestawu podczas jazdy. Zbyt duży lub zbyt mały kąt może powodować niekontrolowane wychylenia, utratę przyczepności oraz wzrost ryzyka wypadków.
- Należy pamiętać, że w trakcie jazdy na przyczepę mogą oddziaływać siły bezwładności, dlatego w miejscu połączenia zaczepu z ciągnikiem stosuje się elementy amortyzujące.
Obciążenie Osi i Stateczność
Sprzęgnięcie kilkutonowej maszyny rolniczej z traktorem może powodować, że przednie koła tracą przyczepność do podłoża. Zmniejsza to siłę uciągu, ale przede wszystkim sprawia, że ciągnik inaczej hamuje i źle się prowadzi. Z tego powodu należy dociążyć przód, zakładając dodatkowy balast lub maszynę montowaną z przodu. Przyjmuje się, że aby bezpiecznie poruszać się po drodze, minimalne obciążenie przedniej osi powinno wynosić 20% całkowitej masy agregatu, jednak optymalne obciążenie to około 40%. Maksymalna waga jest zależna od maksymalnej nośności opon. W pewnych warunkach siły oddziałujące na zaczep mogą powodować zjawisko odciążania kół napędowych, co negatywnie wpłynie na właściwości trakcyjne. W związku z tym skonstruowano nowy sprzęg kulowy o średnicy 80mm, który dzięki tzw. bezluzowemu połączeniu pozwala poruszać się ze znaczną prędkością, a przed rozłączeniem chroniony jest przez zderzaki uniemożliwiające uniesienie końcówki zaczepu ponad kulę.
Montaż urządzeń na przednim i tylnym TUZ-ie nie może prowadzić do przekroczenia DMC (dopuszczalnej masy całkowitej), dopuszczalnych obciążeń osi oraz nośności opon, w które wyposażony jest ciągnik.
ISOBUS i Nowoczesne Rozwiązania
Współczesne ciągniki rolnicze są coraz bardziej zaawansowane technologicznie, a ich funkcjonalność wzrasta dzięki zastosowaniu systemów elektronicznych. Standard ISOBUS (ISO 11783) to najprostsza droga do rolnictwa precyzyjnego, umożliwiając elektroniczną komunikację między ciągnikiem a maszyną. Dziś trudno wyobrazić sobie nowy opryskiwacz bez komputera sterującego zgodnego z ISOBUS. Praktycznym dodatkiem jest joystick obsługujący maszyny w tym standardzie. Temat doposażenia obejmuje również automatykę mycia, dysze pulsacyjne czy systemy wykorzystujące sztuczną inteligencję do rozpoznawania chwastów i selektywnego oprysku.
