Znaczenie doboru zaczepu dla bezpieczeństwa i trwałości
Dobór zaczepu do przyczepy rolniczej ma bezpośredni wpływ na bezpieczeństwo pracy oraz trwałość zestawu transportowego. Zaczep jest kluczowym elementem łączącym ciągnik z przyczepą, który przenosi siły powstające podczas jazdy i pracy. Ważne jest, by uwzględnić zarówno masę całkowitą zestawu, jak i charakter przewożonych ładunków, gdyż różne rodzaje przyczep generują odmienne obciążenia.
Przede wszystkim warto znać dokładną ładowność przyczepy, która określa maksymalny ciężar przewożonego ładunku. Zaczep musi być dostosowany do tej wartości, aby nie dopuścić do przeciążenia mechanizmu łączącego przyczepę z ciągnikiem. Kolejnym ważnym parametrem jest masa całkowita zestawu, czyli suma wagi ciągnika, przyczepy oraz przewożonego ładunku. Ważne jest także uwzględnienie warunków terenowych, w jakich będzie wykorzystywany zestaw.
Najczęstsze błędy podczas montażu i eksploatacji
Podczas montażu zaczepów do przyczep rolniczych często pojawiają się błędy, które mogą poważnie wpłynąć na bezpieczeństwo pracy i trwałość sprzętu:
- Luzy w połączeniu: Powodują drgania i szybkie zużycie elementów mechanicznych.
- Przeciążenie zaczepu: Wynika z niedopasowania parametrów do masy zestawu, co prowadzi do odkształceń, pęknięć, a w skrajnych przypadkach do awarii połączenia.
- Niewłaściwy kąt zaczepienia: Wpływa na stabilność zestawu podczas jazdy. Zbyt duży lub zbyt mały kąt może powodować niekontrolowane wychylenia i wzrost ryzyka wypadków.
Homologacja i wymagania prawne
Wszystkie urządzenia sprzęgające, jako podzespoły istotne dla bezpieczeństwa, podlegają obowiązkowej homologacji. Dokumentami normatywnymi ustalającymi wymagania są dyrektywa nr 94/20/WE oraz regulamin nr 55.01 EKG ONZ. Każdy typ urządzenia powinien być oznaczony znakiem homologacji (E lub e) oraz posiadać trwałą tabliczkę znamionową zawierającą klasę sprzęgu, wartości charakterystyczne i dane producenta.
| Klasa | Opis urządzenia |
|---|---|
| A | Zaczepy kulowe (kula 50 mm) |
| C | Automatyczne sprzężenia dyszlowe |
| G | Sprzęgi siodłowe |
| H | Sworznie sprzęgu siodłowego (50 mm) |
Rodzaje urządzeń sprzęgających
Kulowe urządzenia sprzęgające (A50 i B50)
Powszechnie stosowane w lekkich przyczepach i maszynach typu tandem. Zaczepy kulowe charakteryzują się niskim zużyciem podczas intensywnego użytkowania oraz dużą wytrzymałością na naciski pionowe. W rolnictwie coraz częściej stosuje się system K80.
Dyszlowe urządzenia sprzęgające (C50 i D50)
Stosowane do łączenia samochodów ciężarowych i przyczep rolniczych. Zasadniczą częścią zaczepu szczękowego jest trzon ze sworzniem blokowanym przez zatrzask. W nowoczesnych konstrukcjach stosuje się zdalne sterowanie i czujniki informujące o prawidłowym sprzęgnięciu.

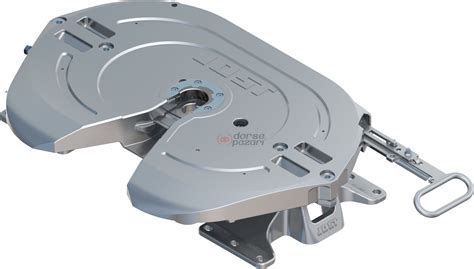

Siodłowe urządzenia sprzęgające (G50 i H50)
Wykorzystywane do łączenia ciągników siodłowych z naczepami. Siodło składa się z płyty nośnej z wycięciem w kształcie litery V. Kluczowe jest zapewnienie stałego smarowania oraz odpowiedniej regulacji wysokości siodła względem ramy ciągnika.
Praktyczne wskazówki przy zakupie zaczepu
Przy wyborze nowego zaczepu należy zwrócić uwagę na:
- Maksymalny uciąg (D): Wyrażany w kN, kluczowy parametr homologacyjny.
- Maksymalny nacisk statyczny (S): Wyrażany w tonach (dla zaczepów górnych zazwyczaj 2-2,5 t, dla Piton-fix do 3 t).
- System mocowania: Zaczepy automatyczne znacząco podnoszą komfort i bezpieczeństwo, eliminując potrzebę pomocy drugiej osoby podczas sprzęgania.
Uwaga: Bezwzględnie zabronione jest manipulowanie przy mechanizmie zapadkowym zaczepów automatycznych, aby uniknąć przypadkowego odblokowania sworznia i przygniecenia dłoni.
