Zagęszczarki Ammann: Modele, Specyfikacje i Rozwiązywanie Problemów

Zagęszczarki Ammann to niezawodne maszyny wykorzystywane do zagęszczania różnorodnych gruntów. Charakteryzują się solidną konstrukcją, innowacyjnymi rozwiązaniami technicznymi oraz dbałością o komfort operatora. Poniższa artykuł przedstawia wybrane modele Ammann, ich kluczowe specyfikacje, zalety oraz typowe problemy eksploatacyjne i metody ich diagnozowania.

Modele Zagęszczarek Ammann i Ich Charakterystyka

Firma Ammann oferuje szeroką gamę zagęszczarek, które sprawdzają się w różnych zastosowaniach, od prac drogowych po przygotowanie podłoża pod kostkę brukową.

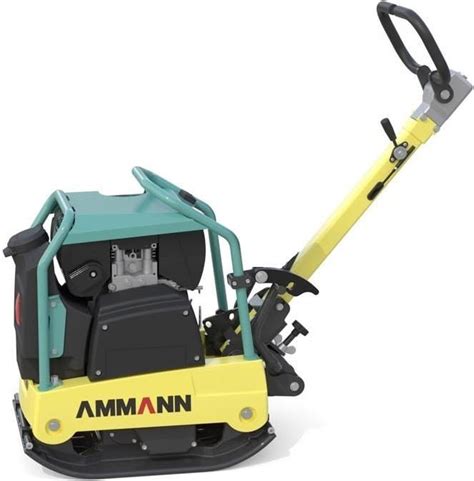

Ammann APR 40/60 D

Model APR 40/60 D wyposażony jest w silnik diesel Hatz 1B 30. Maszyna posiada szerokość roboczą wynoszącą 600 mm, a jej rozruch odbywa się ręcznie. Poniżej przedstawiono szczegółowe wymiary tego wariantu:

Główne zalety modelu APR 40/60 D to łatwe sterowanie - wystarczy pchnąć lub pociągnąć uchwyt, aby skierować tor jazdy maszyny w przód lub w tył. Hydrostatyczny układ kierowniczy w przód i tył umożliwia szybką zmianę kierunku oraz zagęszczanie w ciasnych i trudno dostępnych miejscach. Wygodną pracę zapewnia niskie drgania przenoszone na ręce i ramiona operatora (HAV). Wygodny uchwyt sprawdza się podczas przenoszenia maszyny, a jego konstrukcja zapobiega uszkodzeniom w wyniku przypadkowego podniesienia.

Wyposażenie dodatkowo płatne obejmuje elastomer, który umożliwia zagęszczanie kostki brukowej lub kamienistej, oraz licznik motogodzin.

Ammann APF 20/50 D

Model APF 20/50 D marki Ammann dostarcza największą moc wśród zagęszczarek z serii APF. Zaawansowana technologicznie wzbudnica zastosowana w tej zagęszczarce jest całkowicie bezobsługowa. System wzbudzania zapewnia także znaczną przednią siłę napędową w celu zwiększenia wydajności podczas pracy w trudnych materiałach bądź na stromych wzniesieniach. Dzięki zastosowaniu kluczowych opcji maszyna jest wszechstronna. Opcjonalna płyta elastomerowa, która może być zainstalowana bez konieczności używania jakichkolwiek narzędzi, zapewnia szybkie przystosowanie podczas pracy z kostką brukową. Natomiast system zraszania (dostępny dodatkowo płatnie) umożliwia pracę także na asfalcie. APF 20/50 D łączy w sobie zalety innych zagęszczarek Ammann z silnikiem wysokoprężnym, co sprawia, że tankowanie w miejscu pracy jest wygodniejsze. Zagęszczarka ta jest liderem w branży w dziedzinie najniższych poziomów drgań dłoń/ramię, spełniając wymogi najsurowszych przepisów na wiele lat.

Ammann APR 30/60 i APR 30/50

Zagęszczarka rewersyjna APR 30/60 marki Ammann jest idealna do zagęszczania gruntu, sprawdzając się w miejscach, gdzie większe maszyny mają problem z dostępem. Produkt charakteryzuje się solidną i otwartą konstrukcją, która skutecznie chroni silnik i zapewnia łatwy dostęp do części zużywających się. Model APR 30/60 jest wyposażony w silnik benzynowy Honda GX 270, ma szerokość roboczą 600 mm i ręczny rozruch. Poniżej przedstawiono szczegółowe wymiary tego wariantu:

Wariant APR 30/50 różni się od APR 30/60 szerokością roboczą wynoszącą 500 mm, zachowując te same wymiary pozostałych parametrów (A-F). Oba modele posiadają hydrostatyczny układ kierowniczy w przód i tył, co umożliwia szybką zmianę kierunku i zagęszczanie w ciasnych miejscach. Rękojeść gwarantuje prosty chwyt i umożliwia intuicyjną obsługę przez pchanie lub ciągnięcie. Innowacyjny uchwyt zmniejsza drgania przenoszone na ręce i ramiona (HAV), co zwiększa komfort pracy. Zastosowane sprzęgło odśrodkowe i odporny pasek klinowy są chronione osłoną, zapobiegającą przedostawaniu się wody i kurzu. Wygodny uchwyt sprawdza się podczas przenoszenia maszyny. Wyposażenie dodatkowo płatne dla tych modeli obejmuje elastomer, wózek transportowy i licznik motogodzin.

Kluczowe Systemy i Mechanizmy Zagęszczarek

Zagęszczarki, niezależnie od modelu, bazują na kilku kluczowych systemach mechanicznych i elektrycznych, które odpowiadają za ich efektywną pracę.

• Układ wibracyjny: W drgania wprowadzana jest tylko płyta, reszta ramy wraz z silnikiem z płytą połączona jest przez podkładki gumowe, co izoluje operatora od wibracji. Dobranie właściwych wibracji nie jest łatwe.
• Przeniesienie napędu: Moment obrotowy przenoszony jest paskiem klinowym, a koło napędzające dodatkowo odsprzęglone jest sprzęgłem odśrodkowym.
• Układ kierowniczy: Wiele modeli Ammann wykorzystuje hydrostatyczny układ kierowniczy, co znacznie ułatwia manewrowanie maszyną, szczególnie w ciasnych przestrzeniach.

Typowe Problemy i Diagnostyka Zagęszczarek

Podczas eksploatacji zagęszczarek mogą pojawić się różnorodne problemy techniczne. Poniżej przedstawiono najczęściej spotykane awarie i wskazówki dotyczące ich diagnozowania.

Problemy z uruchamianiem silnika

• Brak iskry i problemy z zapłonem: Jeżeli zagęszczarka nie daje iskry, należy sprawdzić układ zapłonowy. Zapłon powinien następować 6,2° przed GMP. Należy upewnić się, że nie ma problemów z grubością drutu czy liczbą zwojów w układzie zapłonowym.
• Problemy z układem paliwowym: Jeśli silnik nie odpala, warto sprawdzić, czy jest wężyk do baku z paliwem, a następnie stan filtrów paliwa i powietrza. Często gaźnik jest niesprawny; silnik powinien odpalać lub przynajmniej zalewać świecę. Gaźnik może wymagać czyszczenia w myjce ultradźwiękowej lub wymiany. W przypadku silnika Honda G100 z nowym gaźnikiem, zagęszczarka może odpalać na ssaniu i na średnich obrotach, ale po chwili gasnąć, co może wskazywać na problemy z regulacją gaźnika lub brakiem paliwa.
• Stan oleju silnikowego: Zbyt niski lub zbyt wysoki poziom oleju w silniku może uniemożliwić jego uruchomienie lub prawidłową pracę. Należy regularnie sprawdzać stan oleju i wymieniać go zgodnie z zaleceniami producenta.
• Luzy zaworowe i dekompresator: Zbyt duży luz zaworu wydechowego może uniemożliwić uruchomienie silnika, ponieważ powoduje nieupuszczenie ciśnienia na wolnych obrotach. Mechanizm odprężnika powinien na moment uchylać zawór wydechowy, aby umożliwić zapłon szarpakiem. Należy sprawdzić, czy mechanizm dekompresatora nie jest pogięty. Luz zaworów w silniku Yanmar wynosi 0.15 mm.
• Kompresja i pierścienie: Niska kompresja może być przyczyną problemów z odpalaniem. Może to wskazywać na zużycie pierścieni tłokowych, które w niektórych przypadkach wymagają wymiany.
• Uszczelniacze zaworowe: Brak jednego uszczelniacza zaworów, nawet po jego założeniu, może nadal powodować problemy z pracą silnika.

Problemy z regulacją obrotów silnika

• Manetka gazu i mechanizm regulacji: Jeśli zagęszczarka od razu wchodzi na najwyższe obroty po uruchomieniu, pomimo wymiany manetki gazu, problem może leżeć w połączeniu manetki z silnikiem lub w mechanizmie regulatora obrotów. Należy sprawdzić, czy sprężyny są prawidłowo podpięte.
• Falowanie obrotów: Jeśli obroty silnika falują (góra-dół) po przekręceniu manetki gazu, a po dopuszczeniu silnik pracuje w miarę normalnie, problem może wskazywać na nieprawidłową regulację gaźnika lub usterkę w systemie sterowania obrotami.

Problemy z układem wibracyjnym

• Niewłaściwe załączanie płyty wibracyjnej: W sytuacji, gdy płyta wibracyjna załącza się już na wolnych obrotach (na żółwiu), może to wskazywać na problem ze sprzęgłem odśrodkowym lub jego regulacją.
• Konserwacja układu wibracyjnego: Otwory w układzie wibracyjnym mogą być przelotowe i wymagać użycia prasy do montażu. Należy zwrócić uwagę na rodzaj i gęstość oryginalnego oleju użytego w tym układzie.

Problemy elektryczne i sterowanie

W przypadku zagęszczarek, zwłaszcza tych z bardziej zaawansowaną elektroniką, mogą pojawić się problemy z układem elektrycznym.

• Poszukiwany schemat układu MC 532 REV 0.0 dla Ammann AVH 100-20: Użytkownik poszukuje schematu układu MC 532 REV 0.0, który odpowiada za rozruch, załączanie cewek oraz ładowanie w zagęszczarce Amman AVH 100-20. Jeśli zagęszczarka nie odpala i nie zapalają się kontrolki po włączeniu zapłonu, wszystko przechodzi przez ten układ po załączeniu stacyjki. W dyskusji pojawiają się pytania dotyczące działania układu, w tym problem z zasilaniem mikrokontrolera oraz kontrolkami na desce rozdzielczej. Należy sprawdzić, jakie stany muszą być na nogach układu TLE 4267G, aby układ wystawił napięcie 5V. Uczestnicy rozważają możliwość naprawy lub wymiany uszkodzonego układu, a także omawiają szczegóły dotyczące podłączenia pompy paliwa i stanu napięcia w układzie. Pompka jest sterowana przez przekaźnik 12V. Wszystkie elektrozawory podłącza się bez niczego. Czujnik ciśnienia oleju ma numer 4 według ogólnych oznaczeń DIN 72552.

Inne ogólne kwestie diagnostyczne

• Numery części (partnumber): Zawsze warto sprawdzić numery części na naklejkach i tabliczkach znamionowych, aby upewnić się, że komponenty są właściwe dla danego modelu.
• Typ akumulatora: W zależności od zagęszczarki, wymagany może być akumulator żelowy lub kwasowy z odpowiednimi wkładkami, np. Varta Promotive EFB.
• Silnik a wibrator: W diagnostyce należy odróżnić problemy silnika od problemów z jednostką wibracyjną, sprawdzając, jak silnik pracuje sam, bez wibratora. Sprzęgło od zagęszczarki z silnikiem 6,5/7 kM powinno pasować.

Zastosowanie i Przygotowanie Podłoża

Zagęszczarki Ammann są nieocenione w procesie przygotowania podłoża pod różnego rodzaju konstrukcje. Typowe zastosowania to:

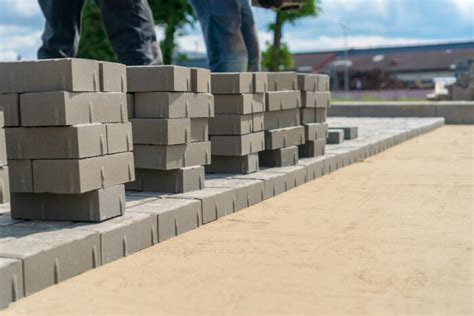

• Zagęszczanie pod kostkę brukową: Pod kostkę często stosuje się tzw. suchy beton - mieszaninę wilgotnego piachu i cementu. W procesie zagęszczania, po ułożeniu warstwy piachu (np. 10 cm), a następnie suchego betonu (np. 7-10 cm, czyli łopata cementu na 4-5 łopat piachu), zagęszczarka jest używana do ich stabilizacji. Po ułożeniu kostki, proces zagęszczania jest powtarzany z gumową nakładką, a następnie szczeliny wypełnia się mieszaniną cementu i piachu.
• Przygotowanie podłoża pod fundamenty i płyty: Zagęszczarka jest kluczowym narzędziem do stworzenia stabilnej bazy pod konstrukcje. Należy zapewnić odpowiednią warstwę piachu, a następnie ją zagęścić, często z dodatkiem cementu.
• Produkcja kostki brukowej lub odpowietrzanie płynnego betonu: Silniki stosowane w zagęszczarkach mogą być również używane do budowy stołów wibracyjnych.

Zagęszczarki Ammann to wszechstronne i wydajne maszyny, które przy odpowiedniej konserwacji i prawidłowej diagnozie problemów będą służyć przez długi czas.
