Zagęszczarka to profesjonalna maszyna budowlana, której podstawowym zadaniem jest efektywne zagęszczanie różnego rodzaju podłoży. Jej działanie opiera się na wykorzystaniu wibracji, które wprowadzają cząstki materiału w ruch, usuwając z nich pęcherzyki powietrza i nadmiar wody. Proces ten prowadzi do zwiększenia gęstości objętościowej materiału, co przekłada się na jego większą nośność, stabilność i odporność na odkształcenia.
Wibrator do betonu - działanie i budowa
Wibrator do betonu, zwany również zagęszczarką do betonu, to specjalistyczne urządzenie służące do zagęszczania mieszanki betonowej. Poprzez wibracje powoduje wyparcie z niej pęcherzyków powietrza, co zapobiega powstawaniu w związanym betonie nadmiernej ilości porów oraz przestrzeni niewypełnionych mieszanką betonową, tzw. "raków". Jest to kluczowe dla uzyskania trwałej i wytrzymałej konstrukcji betonowej. Należy jednak pamiętać, że zbyt intensywne wibrowanie mieszanki betonowej może prowadzić do segregacji składników, gdzie mleczko cementowe wypływa na wierzch, a kruszywo osiada na dnie.
Typy wibratorów do betonu
- Wibratory wgłębne: Stosuje się je najczęściej do wibrowania ścian i słupów. Wibracja betonu następuje poprzez zanurzenie buławy w głąb betonu. Przyjmuje się, że obszar skutecznie zagęszczanego betonu jest równy 15 średnicom buławy.
- Budowa wibratora wgłębnego z wałkiem giętkim: Składa się z napędu (najczęściej elektrycznego na napięcie 230 V, czasem 115 V, spotyka się również napędy spalinowe), buławy (elementu bezpośrednio zanurzanego w betonie, gdzie wibracje wywoływane są poprzez mimośrodowy element wewnątrz buławy) oraz wałka giętkiego (węża), który przekazuje ruch obrotowy z napędu do buławy.
- Budowa wibratora wgłębnego z przetwornicą częstotliwości: W tym wariancie buława jest podłączana do przetwornicy częstotliwości (najczęściej elektrycznej na napięcie 400 V, czasem 230 V, spotyka się również przetwornice spalinowe) za pomocą kabla zasilającego. Wibracje wywoływane są bezpośrednio przez obroty silnika elektrycznego umieszczonego w buławie, połączonego z mimośrodowym elementem wewnątrz buławy.
- Wibratory bezwładnościowe (silnikowe): Znane również jako elektrowibratory, służą również do napędzania szerokiej gamy przenośników, podajników i przesiewaczy wibracyjnych.
Zagęszczarki do gruntu - zastosowanie i rodzaje
Zagęszczarki do gruntu to urządzenia budowlane wykorzystywane do ubijania podłoża sypkiego, spoistego, żwirowego lub piaszczystego. Zagęszczana powierzchnia może składać się ze zwykłej ziemi, piasku, kamienia, tłucznia, mas bitumicznych, betonu lub asfaltu. Za pomocą zagęszczarek można również wyrównać nawierzchnię z kostki brukowej. Jest to kluczowy etap w większości inwestycji budowlanych, ponieważ stabilne podłoże zapobiega osuwaniu się czy opadaniu, co jest niezwykle istotne podczas budowy nieruchomości czy ciągów komunikacyjnych. Ważne jest, aby każdorazowo dobrać odpowiedni typ zagęszczarki do rodzaju ubijanej masy gruntowej.
Proces zagęszczania gruntu
Zagęszczanie gruntu odbywa się poprzez szybkie i intensywne wibracje oraz duży nacisk punktowy wywierany na powierzchnię gruntu. To powoduje natychmiastowe uwolnienie cząsteczek wody i powietrza uwięzionych wewnątrz masy gruntowej. Dzięki temu zwiększa się nośność gruntu, zmniejsza ryzyko jego odkształcenia i wrażliwość na czynniki atmosferyczne. Konieczność zagęszczenia gruntu zachodzi wtedy, gdy ma on spełniać funkcję nośną, a więc m.in. w różnego rodzaju pracach drogowych podczas budowy dróg, chodników czy ścieżek rowerowych. Zagęszczanie gruntu, czyli podbudowy dla wierzchniej warstwy drogi, jest niezwykle ważne. Pod wpływem ciężaru asfaltu, betonu lub bruku, niezagęszczony grunt może swobodnie i w sposób niekontrolowany osiadać. Może do tego również dochodzić pod wpływem intensywnych opadów deszczu lub po zimie, kiedy woda będzie wypłukiwać piasek, żwir i ziemię, tworząc zapadliska i nierówności. Konsekwencją tego mogą być uszkodzenia drogi, dziury, nierówności, muldy, prowadzące do różnego rodzaju zdarzeń drogowych i kosztownych napraw. Aby tego uniknąć, już na etapie projektowania przewiduje się zagęszczanie gruntu. Przy pomocy zagęszczarek wibruje się poszczególne warstwy podłoża, zapewniając ziemi i kruszywu lepsze układanie się i klinowanie między sobą, minimalizując ryzyko późniejszego wypłukiwania i zapadania się drogi.
Zagęszczenie nie przeszło badań! Wymiana piachu przy stanie 0!
Czynniki wpływające na skuteczność zagęszczania gruntu
Zagęszczanie podłoża to skomplikowany proces. Najważniejszym czynnikiem, który ma wpływ na skuteczność zagęszczania gruntu, jest z pewnością jego rodzaj. W zależności od tego, czy grunt będzie bardziej sypki, czy spoisty, można uzyskać różny stopień zagęszczenia. Do tego dochodzi sprzęt wykorzystany do procesu zagęszczania, który może dysponować różną wydajnością powierzchniową i mocą zagęszczania. Aby odpowiednio zagęścić grunt, należy warstwami - maksymalnie 20 cm, w zależności od rodzaju gruntu - stopniowo wibrować materiał.
Typy zagęszczarek do gruntu
Zagęszczarki można docelowo podzielić na trzy rodzaje:
- Ubijaki (tzw. skoczki, zagęszczarki stopowe): Należą do najmniejszych pod kątem powierzchni płyty roboczej. Ich wąska konstrukcja sprawdza się podczas pracy na ograniczonych przestrzeniach. Zagęszczarki skokowe służą do zagęszczania gruntu i żwiru w ciasnych przestrzeniach, działając za pomocą ruchu skokowego w taki sposób, aby skierować siłę do podłoża. Ubijaki do ubijania są maszynami ręcznymi, idealnymi do zagęszczania gruntu w wąskich wykopach i wokół rur. Średniej wielkości ubijaki wyposażone są najczęściej w silniki benzynowe o mocy 1-4 kW.

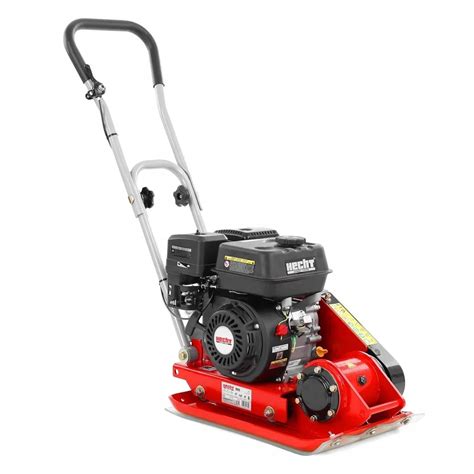

- Zagęszczarki płytowe: Bardziej wydajne powierzchniowo, dzielą się na zagęszczarki jednokierunkowe i zagęszczarki rewersyjne (dwukierunkowe).
- Zagęszczarki jednokierunkowe: Wyróżnia je jednokierunkowy tryb pracy (tylko do przodu). Stosowane są zwykle przy mniejszych pracach budowlanych, jak np. układanie bruku na chodnikach, podjazdach i tarasach. Są to lekkie maszyny ważące od 20 do 170 kg, dysponujące siłą odśrodkową na poziomie ok. 12-20 kN.
- Zagęszczarki rewersyjne (dwukierunkowe): Urządzenia te pozwalają na dwukierunkowy tryb pracy (przód/tył), co ułatwia zdecydowanie realizowanie większych prac budowlanych, gdyż ich ciężar i siła wibracji jest znacznie większa. Zagęszczarki rewersyjne wykorzystuje się przy budowie dróg, nasypów kolejowych, boisk czy wałów. Ważą od 90 do 1000 kg i mogą zapewniać wartości siły odśrodkowej wynoszące nawet 60-100 kN. Z uwagi na swój ciężar napędzane są silnikami Diesla, których moc może sięgać nawet 20 kW.
- Zagęszczarki podwieszane: Zaliczają się do bardziej specjalistycznych modeli, które mocuje się do wysięgników innych maszyn budowlanych, np. minikoparek. Budowa zagęszczarek podwieszanych pozwala na ich użycie na bardzo stromych i trudno dostępnych połaciach terenu. Charakteryzują się dużym elementem roboczym.
- Walce wibracyjne: Większe maszyny służące do zagęszczania asfaltu i innych rodzajów nawierzchni drogowych. Mają wibrujący bęben, który wywiera siłę na materiał powierzchniowy, czyniąc go bardziej zwartym.
Kluczowe parametry zagęszczarki
Przed wyborem konkretnej zagęszczarki do pracy w terenie, należy bezwzględnie wziąć pod uwagę rodzaj masy gruntowej do ubicia, ogólną wydajność powierzchniową maszyny, a także jej kluczowe parametry.
- Siła odśrodkowa: W dużym stopniu przekłada się na ogólną wydajność sprzętu. Im będzie ona większa, tym z większą siłą maszyna może ubijać podłoże. Siła odśrodkowa wyrażana jest w kiloniutonach (kN).
- Typ silnika: Zawsze związany jest z wielkością i ciężarem zagęszczarki. Większe i cięższe maszyny napędzane są silnikami wysokoprężnymi (Diesla), a mniejsze urządzenia silnikami benzynowymi lub elektrycznymi (nawet akumulatorowymi). Silniki Diesla pracują głośniej, są bardziej masywne, trwałe i cięższe, a jednocześnie zużywają mniej paliwa, lecz ich cena jest wyższa. Silniki benzynowe są ich przeciwieństwem.
- Moc silnika: Powinna być wystarczająca, aby zasilić układ wibracyjny zagęszczarki i zapewnić jej przyzwoitą prędkość roboczą. Moc silnika przekłada się na zużycie paliwa.
- Waga zagęszczarki: To jeden z kluczowych parametrów. Im cięższa zagęszczarka, tym mocniej może zagęścić podłoże i na większej głębokości. Z masy zagęszczarki bezpośrednio wynika to, jak głęboko zagęszcza zagęszczarka.
- Wymiary i kształt płyty (lub stopy ubijaka): Odgrywa duże znaczenie, ponieważ przekłada się na ogólną wydajność powierzchniową urządzenia. Jednocześnie im większa powierzchnia styku maszyny z podłożem, tym większy będzie rozkład masy i mniejszy nacisk punktowy.
Korzyści korzystania z zagęszczarki do gruntu
Zagęszczarki do gruntu to niezwykle przydatne maszyny, wykorzystywane w szeroko pojętym budownictwie. Dzięki nim możliwe staje się szybkie zagęszczenie i stabilizacja podłoża pod przyszłe inwestycje. Pracę ułatwia szeroki wybór tego typu urządzeń, dzięki którym można uzyskać różny stopień zagęszczenia gruntu. Prawidłowe utwardzenie gruntu jest niezbędne, aby utrzymało ono solidne i ciężkie konstrukcje, zarówno przy zaawansowanych pracach drogowych, jak i przy budowie domów, bloków czy wieżowców. Zastosowanie zagęszczarki ma kluczowe znaczenie dla wielu aspektów współczesnego budownictwa. Przede wszystkim, odpowiednie zagęszczenie gruntu zapobiega problemom takim jak osiadanie, przesuwanie się czy pękanie struktur. Prace związane z budową dróg, parkingów, chodników lub układaniem bruku na tarasie zawsze powinny być poprzedzone wykonaniem solidnej podbudowy. Warunkiem trwałości i nienagannie równej nawierzchni jest odpowiednio utwardzone i zagęszczone podłoże. Pominięcie tej czynności może prowadzić do poważnych skutków, takich jak osiadanie luźnego gruntu, tworzenie zapadlisk i nierówności pod wpływem wody i obciążeń, co w konsekwencji może prowadzić do uszkodzeń konstrukcji i kosztownych napraw.
Obsługa i bezpieczeństwo
Dla osób początkujących w branży budowlanej zagęszczarki mogą wydawać się złożonym narzędziem, jednak w rzeczywistości są one dość proste w obsłudze. Proces korzystania z zagęszczarki płytowej nie jest bardzo skomplikowany. Pierwszym krokiem jest upewnienie się, że powierzchnia, na której zamierzasz używać maszyny, jest czysta i sucha. Następnie należy ułożyć materiał do zagęszczenia (np. kostkę brukową) i umieścić na nim zagęszczarkę, po czym rozpocząć zagęszczanie, prowadząc maszynę po powierzchni według wzoru, aż do uzyskania pożądanego zagęszczenia. Sterowanie zagęszczarką odbywa się przy pomocy specjalnego uchwytu - dyszla. Zmiana kierunku pracy zagęszczarki wbrew pozorom nie jest trudna.
Ważne wskazówki dotyczące korzystania z zagęszczarki
- Zawsze należy nosić odpowiedni sprzęt ochronny, w tym rękawice, okulary ochronne i nauszniki.
- Postępować zgodnie z instrukcjami producenta, dotyczącymi uruchamiania i obsługi maszyny.
- Trzymać zagęszczarkę na płaskiej powierzchni, aby zapewnić równomierne zagęszczenie.
- Unikać nadmiernego zagęszczania powierzchni, ponieważ może to uszkodzić materiał.
- Robić regularne przerwy, aby uniknąć zmęczenia.
- Pamiętać o okresowej i niezbędnej konserwacji.
Kontrola stopnia zagęszczenia
Stopień zagęszczenia określają odpowiednie normy, zaś sam proces badania można przeprowadzić z użyciem specjalistycznych przyrządów lub kontrolując wskaźnik zagęszczenia. Wszystkie te sposoby są równie skuteczne. Różnica polega na sposobie dokonywania pomiaru - najłatwiejszym jest korzystanie z czujnika zagęszczania. Na rynku istnieją zagęszczarki, które posiadają czujnik zagęszczania. Takie rozwiązania oferują między innymi Husqvarna Construction oraz Wacker Neuson. Czujnik pomaga operatorowi ocenić stopień zagęszczenia podłoża, wskazując na czytelnym wyświetlaczu (najczęściej kilka diod LED), czy grunt jest odpowiednio utwardzony.
