Zagęszczarka do koparki: Podłączenie i Informacje

Zagęszczarka to maszyna stosowana do zagęszczania podłoża (gruntu, nawierzchni) poprzez proces wibrowania. Elementem roboczym jest płyta metalowa wzbudzana przez układ wibracyjny napędzany silnikiem elektrycznym lub spalinowym. Układ wibracyjny zagęszczarki zbudowany jest przeważnie z jednego lub dwóch wałków mimośrodowych umieszczonych bezpośrednio na płycie wibracyjnej w szczelnie zamkniętej obudowie.

Rodzaje zagęszczarek

Na rynku dostępnych jest wiele typów zagęszczarek, dopasowanych do różnorodnych potrzeb placu budowy. Wyróżniamy kilka podstawowych kategorii:

Zagęszczarki stopowe (skoczki, ubijaki)

• Są to najlżejsze zagęszczarki, ważące od ok. 30 do 100 kg.
• Nazwa pochodzi od ich kształtu, przypominającego stopę.
• Idealnie sprawdzają się podczas pracy w wąskich przestrzeniach, np. wykopach.

Zagęszczarki płytowe

To kolejna grupa maszyn zagęszczających, z reguły cięższych niż "skoczki". Posiadają większą powierzchnię zagęszczającą, dzięki czemu lepiej sprawdzają się podczas robót budowlanych na większej powierzchni.

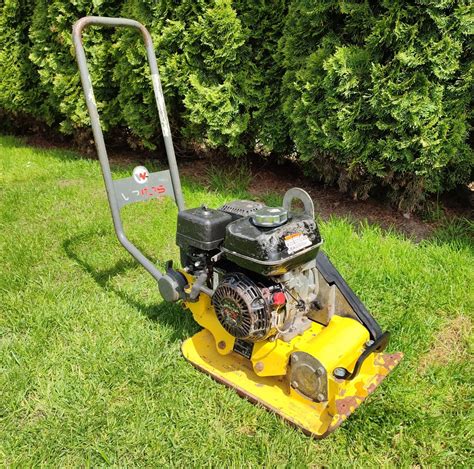

Zagęszczarki jednokierunkowe

Są to zazwyczaj lżejsze, kompaktowe maszyny zaprojektowane do pracy w jednym kierunku (do przodu). Ich konstrukcja jest stosunkowo prosta: silnik zamontowany nad płytą, uchwyt do prowadzenia i standardowy układ wibracyjny. Mniejsza waga (przeważnie od ~50 kg do 100 kg) ułatwia manewry - urządzenie można podnieść we dwie osoby lub przynajmniej łatwo przesunąć na kołach transportowych (jeśli są na wyposażeniu). Mniejsza masa i płyta oznaczają mniejszą siłę zagęszczania (zwykle 10-20 kN), co wystarcza do prac przy układaniu chodników, ścieżek czy pod mniejsze fundamenty. Zaletą prostych zagęszczarek płytowych jest ich mobilność i łatwość obsługi.

Zagęszczarki dwukierunkowe (rewersyjne)

To bardziej zaawansowane maszyny, które mogą pracować zarówno do przodu, jak i do tyłu. Zmianę kierunku przód - tył reguluje się poprzez specjalną dźwignię na dyszlu lub hydrauliczny układ sterowania. Hydrauliczne rozwiązanie zmiany kierunku pozwala na sterowanie maszyną w sposób płynny. Zagęszczarka rewersyjna jest bardziej skomplikowanym urządzeniem, o masywniejszej budowie: ramy są wzmocnione, płyty często większe i cięższe. Maszyny te ważą zwykle od około 100-150 kg aż do kilkuset kilogramów, co przekłada się na wyższą siłę wymuszającą (nawet 30-100 kN). Pozwala to zagęszczać grunty na większej głębokości i szybciej ubijać duże powierzchnie. Mimo dużej wagi, zagęszczarką rewersyjną manewruje się stosunkowo łatwo, ponieważ sama „chodzi” po podłożu w wybranym kierunku.

Zagęszczarki podczepiane (do ramion koparki)

Są to specjalistyczne maszyny mocowane do wysięgnika koparki i podpięte pod układ hydrauliczny pojazdu. Głównie używane są na zboczach oraz tam, gdzie niebezpieczne byłoby zagęszczanie tradycyjną maszyną z operatorem. Do napędu tych maszyn wykorzystuje się przyłącze hydrauliczne z koparki.

Budowa i kluczowe części zagęszczarki

Typowy schemat budowy zagęszczarki gruntu obejmuje solidną ramę, na której zamontowany jest silnik połączony z układem wibracyjnym i płytą roboczą. Całość uzupełnia uchwyt sterujący dla operatora. Poniżej przedstawiamy poradnik na temat konstrukcji zagęszczarek, ich głównych części oraz różnic w budowie w zależności od typu urządzenia.

Silnik

Stanowi serce urządzenia - to on generuje moc wprawiającą płytę w drgania. Najczęściej stosowany jest silnik spalinowy (benzynowy lub diesel) o konstrukcji czterosuwowej, choć spotyka się też modele elektryczne. Silnik musi być mocny i niezawodny, aby zagęszczarka mogła pracować ciągle pod obciążeniem. Przykładowo, wiele średnich zagęszczarek wyposażonych jest w sprawdzone silniki Hondy GX (benzynowe) lub silniki diesla Hatz, znane z niezawodności. W mniejszych maszynach idealnie sprawdzają się silniki benzynowe firmy Honda. W większych maszynach (500 oraz 700 kg) występują już tylko silniki Diesla, najczęściej są to silniki Hatz. Zagęszczarki z silnikami benzynowymi są tańsze w zakupie i serwisowaniu. Silnik posiada układ zasilania paliwem (zbiornik i gaźnik lub wtrysk) oraz układ smarowania i chłodzenia. Regularne uzupełnianie paliwa oraz kontrola oleju to podstawa bezawaryjnej pracy.

Sprzęgło i układ przeniesienia napędu

Między silnikiem a mechanizmem wibracyjnym znajduje się sprzęgło odśrodkowe oraz przekładnia pasowa (pasek klinowy). Sprzęgło odśrodkowe automatycznie załącza napęd, gdy obroty silnika wzrosną powyżej pewnego poziomu. Pasek przenosi moment obrotowy na wzbudnicę (układ wibracyjny). Osłona paska napędowego chroni ten element przed uszkodzeniem. Wszystkie elementy przeniesienia napędu muszą być wytrzymałe, gdyż podlegają dużym obciążeniom dynamicznym.

Układ wibracyjny (wzbudnica)

To serce zagęszczarki odpowiedzialne za generowanie drgań. Składa się z wału lub wałków z mimośrodowo umieszczonymi ciężarkami. Gdy wał się obraca, asymetryczne rozłożenie mas wywołuje silne drgania. Układ wibracyjny jest mocno przytwierdzony i przekazuje wibracje na przylegającą do niego płytę. Im większa masa i szybkość obracających się ciężarków, tym większa siła wymuszająca (podawana w kN) i skuteczność zagęszczania.

Siła zagęszczania jest określana w kiloniutonach (kN). 1 N to siła, z jaką grawitacja na ziemi oddziałuje na obiekt o masie ok. 100g. Im większa jest siła zagęszczania (siła odśrodkowa), tym większy będzie stopień i głębokość zagęszczania. Niektórzy producenci lub sprzedawcy podają również parametr głębokości zagęszczania, jednak jest to mylące, gdyż głębokość zagęszczania zależy od bardzo wielu czynników, takich jak wilgotność i rodzaj zagęszczanego podłoża.

Płyta robocza (płyta wibracyjna)

Dolna płyta zagęszczarki, wykonana z solidnej stali o dużej grubości, która bezpośrednio kontaktuje się z gruntem. To właśnie drgająca płyta ugniata i zagęszcza podłoże. Płyta jest specjalnie ukształtowana - ma gładką powierzchnię i zaokrąglone krawędzie ułatwiające ślizganie się po gruncie i manewrowanie. Jej wymiary wpływają na wydajność pracy: szersza płyta obejmuje większy obszar przy jednym przejeździe, ale bardzo duża szerokość może utrudnić manewry w wąskich miejscach. W niektórych modelach do płyty można montować dodatkowe nakładki (np. gumowe, gdy zagęszcza się kostkę brukową, aby jej nie uszkodzić).

Rama i obudowa

Stanowi szkielet, do którego przymocowane są pozostałe komponenty maszyny. Rama zagęszczarki jest zwykle stalowa, spawana i wyposażona w uchwyty umożliwiające podnoszenie lub zaczepienie pasów transportowych. Solidność ramy bezpośrednio przekłada się na niezawodność i trwałość urządzenia. Wiele zagęszczarek ma także zewnętrzną obudowę lub ramę ochronną wokół silnika (tzw. klatkę), która zabezpiecza silnik przed uderzeniami oraz ułatwia transport.

Uchwyt prowadzący (dyszel)

To długa rączka, za którą operator prowadzi maszynę. Uchwyt jest zwykle składany lub odkręcany, by ułatwić transport. Na uchwycie znajduje się manetka gazu do regulacji prędkości obrotowej silnika, a w cięższych modelach także dźwignie zmiany kierunku jazdy. Ważnym elementem są amortyzatory lub gumowe elementy izolujące uchwyt od wibracji płyty - taki system tłumienia wibracji poprawia ergonomię pracy, chroniąc zdrowie operatora i zwiększając komfort użytkowania maszyny.

Zbiornik paliwa

W zagęszczarkach spalinowych istotny jest również zbiornik na paliwo, zazwyczaj o pojemności kilku do kilkunastu litrów. Zbiornik powinien być solidnie zamocowany i szczelny. Jego pojemność wpływa na czas pracy maszyny bez przerwy. Niektóre większe modele posiadają także zbiornik zraszający (na wodę) i układ spryskujący - używa się go przy zagęszczaniu asfaltu lub kostki, aby ograniczyć pylenie i przyklejanie się materiału do płyty.

Zagęszczarki Rototilt® - wszechstronne rozwiązanie

Zagęszczarki Rototilt® to wszechstronne rozwiązanie dla wykopów i nierównych powierzchni. Dzięki zagęszczarce Rototilt® można usprawnić zagęszczanie podczas wykonywania robót ziemnych, wykopów pod rurociągi, na zboczach i na pochyłych lub nierównych powierzchniach. Połączenie tiltrotatora i zagęszczarki Rototilt® oferuje wiele praktycznych korzyści. Oprócz pracy w wykopach i na zboczach, zagęszczarki te są również bardziej wydajnym rozwiązaniem na miękkim, błotnistym podłożu lub innych nierównych powierzchniach. Zagęszczarka Rototilt ułatwia zagęszczanie i stabilizację takich miejsc jak rowy, wykopy, skarpy czy inne nierówne powierzchnie. Uzupełniając swoją maszynę i tiltrotator o zagęszczarkę, wykonawca może wykonywać zadania zarówno szybciej, jak i przy mniejszej liczbie pracowników. Oznacza to również oszczędność czasu i pieniędzy podczas kopania i rekultywacji. Tylko na dużych, całkowicie płaskich powierzchniach tradycyjna rolka zagęszczarki może dorównać wydajności i wynikom zagęszczarek Rototilt.

Specyfikacja zagęszczarek Rototilt

Poniższa tabela przedstawia przykładowe parametry zagęszczarek Rototilt w zależności od masy maszyny:

Bezpieczna obsługa zagęszczarki: Wskazówki i wymagania

Obsługa maszyn budowlanych - w szczególności tych o sporej wadze i specjalistycznym przeznaczeniu - wymaga od operatora odpowiedniej wiedzy, przeszkolenia i tzw. wyczucia sprzętu. Właściwa wiedza z zakresu obsługi danego urządzenia jest niezbędna. Nieumiejętne operowanie zagęszczarką może nieść za sobą poważne konsekwencje - zarówno dla samego urządzenia, jak i użytkownika.

Ogólne wskazówki bezpieczeństwa

Przed rozpoczęciem eksploatacji zagęszczarki, bezwzględnie należy zapoznać się z instrukcją użytkowania danej maszyny. Producenci sprzętu budowlanego bardzo skrupulatnie podchodzą do wszelkich aspektów bezpieczeństwa i właściwego serwisowania swoich produktów. Należy wykorzystywać konkretny model zagęszczarki zgodnie z jej przeznaczeniem. Nie wolno operować zagęszczarką na gruntach o dużej spoistości, zamarzniętych, twardych (bez możliwości dalszego zagęszczenia) oraz bez odpowiednich właściwości nośnych. W przypadku uszkodzenia maszyny na skutek robót przeprowadzanych niezgodnie z zaleceniami producenta, ten nie ponosi odpowiedzialności gwarancyjnej za powstałe szkody.

Warunki pracy maszyny

Ważne jest właściwe utrzymanie stanu technicznego zagęszczarki. Wszelka ingerencja w konstrukcję maszyny (np. montaż nowych części lub trwałe usunięcie fabrycznie zamontowanych) również prowadzi do zerwania odpowiedzialności cywilnej i gwarancyjnej przez producenta. Na ogólną wydajność i niezawodność sprzętu wpływają nie tylko odpowiednie warunki operowania, ale również transportu, składowania, ustawienia i konserwacji. Zarówno silnik, jak i cały osprzęt urządzenia wymaga stałej kontroli i regularnego serwisowania, zgodnie z zaleceniami producenta.

Kto może operować zagęszczarką?

Operator zagęszczarki musi być osobą pełnoletnią i świadomą celowości zastosowania tego specjalistycznego sprzętu. Ponadto powinien zostać właściwie przeszkolony zarówno z obsługi danego modelu urządzenia, jak i posiadać uprawnienia do samodzielnego uruchamiania urządzeń zgodnie z obowiązującymi standardami bezpieczeństwa. Zazwyczaj to przedsiębiorca lub inny przełożony wyznacza w firmie osobę odpowiedzialną za nadzór i operowanie konkretnym sprzętem budowlanym - w tym zagęszczarką.

Odzież ochronna BHP do pracy z zagęszczarką

Każdy operator zagęszczarki powinien wyposażyć się w podstawową odzież BHP. Konieczne będzie stosowne obuwie robocze, rękawice robocze, kask oraz nauszniki ochronne. Należy unikać noszenia luźnej odzieży, która może zostać zaczepiona lub wciągnięta przez ruchome elementy zagęszczarki.

Przenoszenie i transport zagęszczarki

W przypadku niezastosowania się do zaleceń producenta, może dojść do poważnego uszkodzenia maszyny i wiązać się z niemałymi kosztami naprawy.

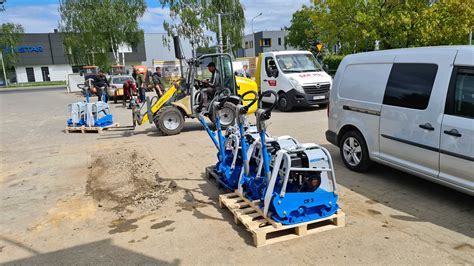

Transport na miejsce pracy

Bez względu na rodzaj zagęszczarki, najbezpieczniej jest przewozić ją w pozycji stojącej. Należy zwrócić uwagę na to, aby ułożyć maszynę gaźnikiem i filtrem powietrza do góry - to powinno zabezpieczyć silnik przed zalaniem olejem. Dla pewności warto zerknąć do instrukcji sprzętu, w której procedura transportu została szczegółowo opisana.

Podnoszenie i przenoszenie

Podobna zasada dotyczy przenoszenia zagęszczarki, np. za pomocą koparki lub podnośnika. Musimy kierować się wskazaniami instrukcji obsługi danej maszyny i podczepiać zagęszczarkę wyłącznie za przystosowane do tego celu uchwyty (punkty zawieszenia). Niedopuszczalne jest podnoszenie zagęszczarek płytowych za dyszel prowadzący! Producenci zagęszczarek często dołączają do większości modeli specjalne kółka transportowe, które daje się szybko zapiąć do konstrukcji.

Przygotowanie do uruchomienia i rozruch zagęszczarki

Przed rozruchem zagęszczarki i przejściem w tryb roboczy, należy rutynowo wykonać podstawowe czynności eksploatacyjne.

Rutynowe czynności przed rozruchem

Kluczowe będą 3 elementy: sprawdzenie i w razie konieczności uzupełnienie poziomu oleju w silniku, napełnienie zbiornika paliwa benzyną lub olejem napędowym - w zależności od typu silnika oraz sprawdzenie, czy filtr powietrza znajduje się na swoim miejscu. Dodatkowo upewnij się, że wszystkie widoczne przewody paliwowe są wolne od uszkodzeń oraz czy połączenia śrubowe nie są poluzowane.

Napełnianie zbiornika paliwa

Szczególną ostrożność należy zachować podczas napełniania zbiornika paliwa benzyną. Jej opary są silnie łatwopalne, a zatem bezwzględnie należy unikać nalewania benzyny w pobliżu otwartego ognia i w sytuacji, gdy silnik nadal pozostaje nagrzany. Pamiętaj, aby nie uruchamiać maszyny, jeżeli doszło do nawet niewielkiego rozlania benzyny na jej obudowę w trakcie tankowania - odczekaj, aż paliwo wyparuje lub zetrzyj je czystą szmatką. Bezpośrednio przed rozruchem upewnij się również, że w bezpośrednim sąsiedztwie wydechu spalin nie znajdują się przedmioty mogące ulec zapłonowi.

Procedura rozruchu zagęszczarki

Niemal wszystkie rodzaje zagęszczarek wyposażone są w sprzęgło odśrodkowe. Oznacza to, że moment obrotowy nie jest przekazywany na elementy wzbudzające maszyny przy niskiej prędkości obrotowej silnika (biegu jałowym). Właściwa praca maszyny rozpoczyna się wraz ze zwiększeniem prędkości obrotowej silnika.

1. Upewnij się, że maszyna znajduje się na równym, stabilnym podłożu i bez ryzyka gwałtownego przemieszczenia.
2. W zależności od modelu zagęszczarki, producenci mogą zalecać również ustawienie manetki gazu w najwyższej pozycji - należy to bezwzględnie sprawdzić w instrukcji użytkownika.
3. Niektóre modele mogą być wyposażone w specjalny ręczny zawór dekompresyjny (należy go przestawić do wskazanej pozycji) oraz ssanie.
4. Spokojnie wyciągnij linkę rozrusznika aż do momentu wyczuwalnego oporu, po czym mocniejsze szarpnięcie linki na możliwie największą jej długość. W przypadku silników benzynowych szarpnięcie linki rozrusznika powinno być szybkie i zdecydowane.
5. Po zaskoczeniu silnika należy wrócić manetką gazu do położenia biegu jałowego i przełączyć zawór dekompresyjny w tryb roboczy. Jeżeli silnik jest zimny, warto odczekać 2-3 minuty i pozwolić mu nabrać temperatury na wolnych obrotach.
6. Niektóre modele zagęszczarek wyposażone są w elektryczny rozruch silnika, posiadają dodatkowo akumulator, rozrusznik elektryczny i specjalną stacyjkę zapłonową. Rozruch takiej zagęszczarki przypomina odpalanie samochodu.

Najczęstsze problemy z rozruchem

W przypadku rozruchu podczas niskich temperatur, pamiętaj o każdorazowym włączeniu ssania. Częstym problemem, pojawiającym się po kilkukrotnym i bezskutecznym szarpaniu za linkę rozrusznika, jest zalanie silnika paliwem. Taka sytuacja sprawia, że ilość paliwa, która napłynęła do komory spalania, nie pozwala na zapłon mieszanki.

Jeśli doszło do zalania silnika, należy przede wszystkim zamknąć zawór paliwowy oraz otworzyć przepustnicę rozruchową, ustawiając dźwignię gazu w maksymalnym położeniu. Następnie należy próbować odpalić silnik zagęszczarki poprzez używanie rozrusznika lub pociąganie linki rozrusznika. Jeżeli po kilku próbach silnik nie zaskoczy, należy przejść do mechanicznego osuszenia komory spalania: ściągnąć końcówkę przewodu świecy zapłonowej, wykręcić świecę i ponownie przystąpić do kilku prób rozruchu za pomocą linki lub rozrusznika. Należy również dobrze oczyścić świecę z nagaru.
