Niezależnie od rodzaju inwestycji, jednym z najważniejszych etapów budowy jest właściwe przygotowanie i odpowiednie utwardzenie podłoża. Aby dobrze to zrobić, należy przede wszystkim wziąć pod uwagę jego rodzaj, a następnie wybrać odpowiedni model maszyny, który najlepiej odpowie wszystkim potrzebom. Zagęszczarki to niezawodne maszyny budowlane służące do zagęszczania gruntu. Dzięki nim podłoże staje się stabilne i gotowe pod dalsze prace, takie jak wylewanie fundamentów czy układanie kostki brukowej.
Zanim jednak wybierzemy konkretny model, warto poznać schemat budowy zagęszczarki i zrozumieć, z jakich podzespołów składa się ta maszyna. Poniżej przedstawiamy poradnik na temat konstrukcji zagęszczarek, ich głównych części oraz różnic w budowie w zależności od typu urządzenia.
Schemat Budowy Typowej Zagęszczarki
Typowy schemat budowy zagęszczarki gruntu obejmuje solidną ramę, na której zamontowany jest silnik połączony z układem wibracyjnym i płytą roboczą. Całość uzupełnia uchwyt sterujący dla operatora.
Silnik (najczęściej spalinowy czterosuwowy zasilany benzyną lub olejem napędowym, choć spotyka się też modele elektryczne) stanowi serce urządzenia - to on generuje moc wprawiającą płytę w drgania. Energia z silnika przekazywana jest przez sprzęgło odśrodkowe i pasek napędowy do wzbudnicy (mechanizmu wibracyjnego), w której obracające się wałki mimośrodowe z ciężarkami wywołują silne wibracje. Te drgania przenoszone są na płytę roboczą, która bezpośrednio oddziałuje na grunt, efektywnie go zagęszczając.
Rama zagęszczarki wykonana jest z wytrzymałych elementów stalowych - często spawanych grubych profili - co zapewnia wytrzymałość konstrukcji podczas pracy w trudnych warunkach. Na ramie osadzony jest silnik oraz inne podzespoły, a całość musi znieść duże obciążenia i ciągłe drgania. Dla ochrony silnika i podzespołów stosuje się osłony (np. osłona paska klinowego zapobiegająca uszkodzeniom).
Operator prowadzi maszynę za pomocą uchwytu (rączki) zwanego dyszlem. Uchwyt ten jest zwykle wyposażony w system antywibracyjny (tuleje lub gumowe amortyzatory), dzięki czemu drgania od maszyny są w dużej mierze tłumione i nie męczą nadmiernie rąk operatora. Na uchwycie znajduje się także manetka gazu pozwalająca sterować obrotami silnika, a tym samym intensywnością wibrowania płyty.
Wibracje oscylacyjne: jak to działa
Kluczowe Części w Budowie Zagęszczarki Płytowej
Jeżeli chodzi o budowę zagęszczarki płytowej, składa się ona z kilku najważniejszych elementów konstrukcyjnych. Poniżej wymieniamy kluczowe części typowej zagęszczarki oraz ich funkcje:
Silnik
Najczęściej stosowany jest silnik spalinowy (benzynowy lub diesel) o konstrukcji czterosuwowej. Zapewnia on napęd całej maszyny. Silnik musi być mocny i niezawodny, aby zagęszczarka mogła pracować ciągle pod obciążeniem. Przykładowo, wiele średnich zagęszczarek wyposażonych jest w sprawdzone silniki Hondy GX (benzynowe) lub silniki diesla Hatz, znane z niezawodności. Silnik posiada układ zasilania paliwem (zbiornik i gaźnik lub wtrysk) oraz układ smarowania i chłodzenia. Regularne uzupełnianie paliwa oraz kontrola oleju to podstawa bezawaryjnej pracy.
Sprzęgło i Układ Przeniesienia Napędu
Między silnikiem a mechanizmem wibracyjnym znajduje się sprzęgło odśrodkowe oraz przekładnia pasowa (pasek klinowy). Sprzęgło odśrodkowe automatycznie załącza napęd, gdy obroty silnika wzrosną powyżej pewnego poziomu - dzięki temu płyta wibruje tylko podczas pracy na wyższych obrotach, a na biegu jałowym maszyna pozostaje nieruchoma. Pasek przenosi moment obrotowy na wzbudnicę (układ wibracyjny). Osłona paska napędowego chroni ten element przed uszkodzeniem przez kamienie czy piasek podczas pracy. Wszystkie elementy przeniesienia napędu muszą być wytrzymałe, gdyż podlegają dużym obciążeniom dynamicznym.
Układ Wibracyjny (Wzbudnica)
To serce zagęszczarki odpowiedzialne za generowanie drgań. Składa się z wału lub wałków z mimośrodowo umieszczonymi ciężarkami. Gdy wał się obraca, asymetryczne rozłożenie mas wywołuje silne wibracje. Układ wibracyjny jest mocno przytwierdzony (mocowanie śrubami do ramy) i przekazuje wibracje na przylegającą do niego płytę. Im większa masa i szybkość obracających się ciężarków, tym większa siła wymuszająca (podawana w kN) i skuteczność zagęszczania. Dlatego cięższe maszyny o większej mocy silnika generują drgania o większej amplitudzie i sile, pozwalając na zagęszczanie grubych warstw podłoża.
Płyta Robocza (Płyta Wibracyjna)
Dolna płyta zagęszczarki, wykonana z solidnej stali o dużej grubości, która bezpośrednio kontaktuje się z gruntem. To właśnie drgająca płyta ugniata i zagęszcza podłoże. Płyta jest specjalnie ukształtowana - ma gładką powierzchnię i zaokrąglone krawędzie ułatwiające ślizganie się po gruncie i manewrowanie. Jej wymiary wpływają na wydajność pracy: szersza płyta obejmuje większy obszar przy jednym przejeździe, ale bardzo duża szerokość może utrudnić manewry w wąskich miejscach. W niektórych modelach do płyty można montować dodatkowe nakładki (np. gumowe, gdy zagęszcza się kostkę brukową, aby jej nie uszkodzić). Ważne jest solidne mocowanie płyty do reszty konstrukcji, aby wytrzymało ciągłe wibracje. Często płyta jest odlewana lub spawana ze specjalnej stali odpornej na ścieranie, co zapewnia jej długą żywotność.
Rama i Obudowa
Stanowi szkielet, do którego przymocowane są pozostałe komponenty maszyny. Rama zagęszczarki jest zwykle stalowa, spawana i wyposażona w uchwyty umożliwiające podnoszenie lub zaczepienie pasów transportowych. Solidność ramy bezpośrednio przekłada się na niezawodność i trwałość urządzenia, ponieważ musi ona przenieść siły dynamiczne podczas pracy. Wiele zagęszczarek ma także zewnętrzną obudowę lub ramę ochronną wokół silnika (tzw. klatkę), która zabezpiecza silnik przed uderzeniami oraz ułatwia transport.
Uchwyt Prowadzący (Dyszel)
To długa rączka, za którą operator prowadzi maszynę. Uchwyt jest zwykle składany lub odkręcany, by ułatwić transport zagęszczarki w samochodzie czy na przyczepie. Na uchwycie znajduje się manetka gazu do regulacji prędkości obrotowej silnika, a w cięższych modelach także dźwignie zmiany kierunku jazdy. Ważnym elementem są amortyzatory lub gumowe elementy izolujące uchwyt od wibracji płyty - taki system tłumienia wibracji poprawia ergonomię pracy, chroniąc zdrowie operatora i zwiększając komfort użytkowania maszyny.
Zbiornik Paliwa i Elementy Dodatkowe
W zagęszczarkach spalinowych istotny jest również zbiornik na paliwo, zazwyczaj o pojemności kilku litrów (np. 3-5 L w mniejszych modelach, do kilkunastu litrów w największych). Zbiornik paliwa powinien być solidnie zamocowany i szczelny. Często wykonany jest z tworzywa sztucznego lub metalu odpornego na korozję. Jego pojemność wpływa na czas pracy maszyny bez przerwy - im większy zbiornik, tym rzadziej trzeba dolewać paliwo podczas intensywnej pracy. Niektóre większe modele posiadają także zbiornik zraszający (na wodę) i układ spryskujący - używa się go przy zagęszczaniu asfaltu lub kostki, aby ograniczyć pylenie i przyklejanie się materiału do płyty.
Wszystkie te części muszą ze sobą współgrać, aby maszyna była skuteczna i trwała. Dbałość o ich stan techniczny (np. czyszczenie filtrów powietrza, kontrola stanu paska, uzupełnianie paliwa i oleju) zapewnia niezawodność zagęszczarki na budowie. Konstruktorzy zagęszczarek kładą duży nacisk na ergonomię obsługi oraz wytrzymałość materiałów, z których wykonane są podzespoły - od jakości ramy i płyty po sprawdzone silniki i elementy wibrujące.
Różnice w Budowie Zagęszczarki w Zależności od Typu
Zagęszczarki płytowe występują w różnych typach, z których dwa główne to zagęszczarki jednokierunkowe oraz zagęszczarki rewersyjne (dwukierunkowe). Różnią się one nie tylko wagą i mocą, ale też szczegółami konstrukcji wpływającymi na manewrowanie i zastosowanie maszyny.

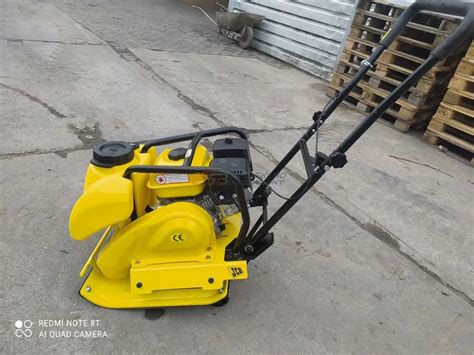

Zagęszczarki Płytowe Jednokierunkowe
Są to zazwyczaj lżejsze, kompaktowe maszyny zaprojektowane do pracy w jednym kierunku (do przodu). Ich konstrukcja jest stosunkowo prosta: silnik zamontowany nad płytą, uchwyt do prowadzenia i standardowy układ wibracyjny. Ponieważ działają tylko w jednym kierunku, nie mają mechanizmu zmiany biegu - chcąc zagęszczać kolejne pasy terenu, operator musi maszynę zawrócić lub przestawić ręcznie.
Mniejsza waga (przeważnie od ~50 kg do 100 kg) ułatwia takie manewry - urządzenie można podnieść we dwie osoby lub przynajmniej łatwo przesunąć na kołach transportowych (jeśli są na wyposażeniu). Mniejsza masa i płyta oznaczają mniejszą siłę zagęszczania (zwykle 10-20 kN), co wystarcza do prac przy układaniu chodników, ścieżek czy pod mniejsze fundamenty. Zaletą prostych zagęszczarek płytowych jest ich mobilność i łatwość obsługi - często mają składaną rączkę, można je przewieźć nawet w vanie czy na niewielkiej przyczepie. Przykładowym modelem jednokierunkowym z oferty Drial Wynajem jest lekka zagęszczarka Swepac FB 82 (82 kg, siła 15 kN), idealna do niewielkich prac brukarskich i ogrodowych.
Zagęszczarki Płytowe Rewersyjne
To bardziej zaawansowane maszyny dwukierunkowe, które mogą pracować zarówno do przodu, jak i do tyłu. Tym, co odróżnia zagęszczarkę rewersyjną od jednokierukowej, jest możliwość ruchu w kierunku wstecznym, co zwiększa zasięg manewrowy urządzenia. Maszyny budowlane wyposażone są w mechanizm umożliwiający poruszanie się nie tylko do przodu, ale także wstecz. Wyposażone są w specjalny dyszel z dźwignią zmiany kierunku lub hydrauliczny układ sterowania, który pozwala odwrócić kierunek drgań układu wibracyjnego. Technicznie realizuje się to przez zastosowanie podwójnych wałków wibracyjnych o zmiennym momencie lub odwracalne sprzęgło - dzięki temu operator, przestawiając dźwignię, może płynnie przejść z jazdy do przodu na jazdę wstecz.
Budowa zagęszczarki rewersyjnej jest masywniejsza: ramy są wzmocnione, płyty często większe i cięższe, aby uzyskać silniejsze zagęszczanie. Te maszyny ważą zwykle od około 100-150 kg (najmniejsze rewersyjne) aż do kilkuset kilogramów. Większa masa i moc silnika przekładają się na wyższą siłę wymuszającą (nawet 30-100 kN), co pozwala zagęszczać grunty na większej głębokości i szybciej ubijać duże powierzchnie. Mimo dużej wagi, zagęszczarką rewersyjną manewruje się stosunkowo łatwo, ponieważ sama “chodzi” po podłożu w wybranym kierunku - operator jedynie koryguje tor jazdy, zamiast dźwigać czy popychać urządzenie. Dla ułatwienia manewrowania konstrukcja takich zagęszczarek jest symetryczna (przód i tył maszyny są podobne, co umożliwia równie efektywne zagęszczanie w obu kierunkach).
W naszym sklepie oferujemy zagęszczarki rewersyjne o standardowym sposobie zagęszczania, o przekroju wagowym od 120 nawet do 600 kg. Ponadto, proponujemy nowoczesne modele wyposażone w hydrauliczne sterowanie i napęd, co zmniejsza koszt utrzymania maszyny, i ryzyko przestoju podczas awarii. Konstrukcja proponowanych przez Agro-Metal zagęszczarek zdecydowanie ułatwia ich transport.
Przykładem tej kategorii zagęszczarek jest zagęszczarka nawrotna Swepac FB 265 dostępna w Drial Wynajem - o masie 265 kg, z silnikiem diesla i siłą 40 kN - która dzięki funkcji rewersu świetnie sprawdza się przy zagęszczaniu większych wykopów i podbudów pod drogi. Jeszcze potężniejsze modele, jak Bomag BPR 100/80D (ok. 695 kg, siła ok. 100 kN), są stosowane przy najbardziej wymagających pracach ziemnych, zastępując w pewnym zakresie nawet małe walce wibracyjne.

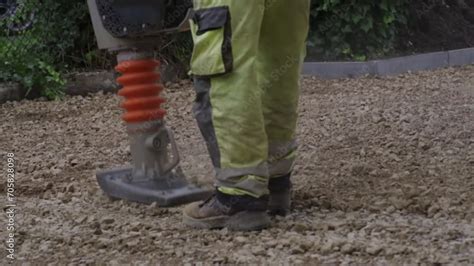

Zastosowania Zagęszczarek Gruntu
Zagęszczarki do gruntu są niezastąpione w budownictwie, drogownictwie i ogrodnictwie. Ich podstawowym zadaniem jest przygotowanie podłoża pod fundamenty, drogi (asfaltowe lub żwirowe) oraz chodniki. Dzięki zagęszczaniu usuwane są puste przestrzenie w materiale, co zwiększa nośność i zapobiega osiadaniu.
W projektach drogowych maszyny te wykorzystuje się do ubijania warstwy podbudowy pod asfaltem, a w ogrodnictwie - do wyrównywania terenu pod trawniki czy tarasy. Specjalne zagęszczarki z płytą pokrytą elastomerem stosuje się przy układaniu kostki brukowej, aby uniknąć uszkodzeń nawierzchni. W przemyśle wodno-kanalizacyjnym urządzenia te zagęszczają osady ściekowe lub podłoże pod zbiorniki. Wybierając model do swojego następnego projektu, zwróć uwagę na siłę wibracji oraz dopasuj rozmiar płyty roboczej do skali projektu.
Znajomość budowy zagęszczarki i jej zastosowań pozwala efektywnie wykorzystać sprzęt na budowie. Niezależnie od tego, czy pracujesz nad drogą, fundamentem, czy kostką brukową, kluczowe jest dobranie maszyny o odpowiedniej sile wibracji i konstrukcji. W Drial Wynajem oferujemy nowoczesne zagęszczarki spalinowe i elektryczne, które gwarantują precyzję oraz trwałość. Jeśli szukasz sprzętu do zagęszczania gruntu, nasza wypożyczalnia zagęszczarek służy pomocą - doradzimy odpowiedni model i zapewnimy fachowe wsparcie.
