Zagęszczarka Gruntu: Kompleksowy Przewodnik

Zagęszczarka, inaczej ubijak lub ubijarka, to maszyna stosowana do różnego rodzaju prac przeprowadzanych na gruncie. Jest to jedno z kluczowych narzędzi budowlanych, służących do zwiększania gęstości podłoża poprzez redukcję przestrzeni powietrznych między jego cząstkami. Właściwe zagęszczenie gruntu jest kluczowe dla stabilności i długowieczności konstrukcji, ponieważ zapobiega osiadaniu, pękaniu i innym problemom, które w przyszłości mogą generować kosztowne naprawy. Niezależnie od tego, czy planowana jest budowa domu, wylewka fundamentów, czy układanie kostki brukowej, odpowiednie przygotowanie podłoża jest fundamentem każdego trwałego projektu budowlanego.

Bez profesjonalnego ubicia - kostka brukowa, kamienna, podobnie jak płytki betonowe lub inne materiały - z czasem zaczną się zapadać. Zagęszczarka gruntu jest zatem urządzeniem niezastąpionym na budowach, przy remontach dróg czy podjazdów, a także podczas zakładania ogrodów i niwelowania powierzchni.

Zasada Działania Zagęszczarki Gruntu

Zagęszczarka gruntu mechanicznie zwiększa gęstość gruntu poprzez redukcję przestrzeni powietrznych między cząstkami gleby, co prowadzi do jej stabilizacji i zwiększenia nośności. Proces zagęszczania polega na zwiększeniu gęstości gruntu poprzez zmniejszenie objętości porów powietrznych. W praktyce oznacza to, że cząstki gruntu są zbliżane do siebie, co zwiększa jego spoistość i nośność.

Wszystkie maszyny, od najmniejszych prowadzonych ręcznie aż po duże zagęszczarki nawrotne, łączy jedna rzecz: wytwarzane wibracje. Dzięki nim możliwe jest usunięcie pustej przestrzeni pomiędzy cząsteczkami ubijanego kruszywa, piasku, tłucznia czy żwiru. Wibracje te powstają dzięki pracy silnika, który napędza specjalny układ zamontowany nad płytą denną, pracującą bezpośrednio na podłożu. W tym rytmicznym cyklu pracy maszyna dokonuje bezpośrednich, bardzo szybkich uderzeń, co w efekcie utwardza i zagęszcza grunt, likwidując puste przestrzenie.

Zagęszczarki gruntu wykorzystują wibracje, nacisk lub uderzenia, aby osiągnąć ten efekt. Wibracje powodują, że cząstki gruntu przesuwają się i układają bliżej siebie, wypełniając puste przestrzenie. Nacisk, z kolei, wywiera stałą siłę, która kompresuje grunt. Istnieją różne metody zagęszczania, w tym statyczne, dynamiczne i wibracyjne, a wybór odpowiedniej metody zależy od rodzaju gruntu i wymaganej gęstości.

Rodzaje Zagęszczarek Gruntu

Na rynku dostępne są różne rodzaje zagęszczarek gruntu, a wybór odpowiedniego modelu zależy od rodzaju gruntu, zakresu prac i specyfiki projektu. Zagęszczarki można klasyfikować na kilka sposobów.

Zagęszczarki ze względu na rodzaj napędu

• Zagęszczarki elektryczne: Z reguły mają mniejszą moc, a ich ograniczeniem jest kabel zasilający oraz dodatkowo warunki atmosferyczne - użycie zagęszczarek elektrycznych wymaga suchego otoczenia.
• Zagęszczarki spalinowe: Wyróżnia je większa moc oraz uniwersalizm zastosowań. Do sporadycznych prac na niewielkich powierzchniach wystarczy ubijak spalinowy o mocy 3 KM. W przypadku bardziej zaawansowanych powierzchniowo prac, warto postawić na model jednokierunkowy z silnikiem benzynowym o mocy 4-5 KM. Najmocniejsze silniki znajdziemy w modelach rewersyjnych, mogą sięgać nawet 10 KM i więcej.

Zagęszczarki ze względu na typ konstrukcji i ruch

• Zagęszczarki stopowe (skoczki): Urządzenie przeznaczone do zagęszczania wąskich przestrzeni i trudno dostępnych miejsc. Charakteryzuje się pionowym ruchem ubijaka, który uderza w grunt z dużą siłą. Dzięki temu jest idealna do zagęszczania wykopów pod rury, kable, a także do prac wzdłuż ścian i fundamentów. Jest stosunkowo lekka i łatwa w manewrowaniu. Zagęszczarki stopowe ważą od 30 do nieco ponad 100 kg.

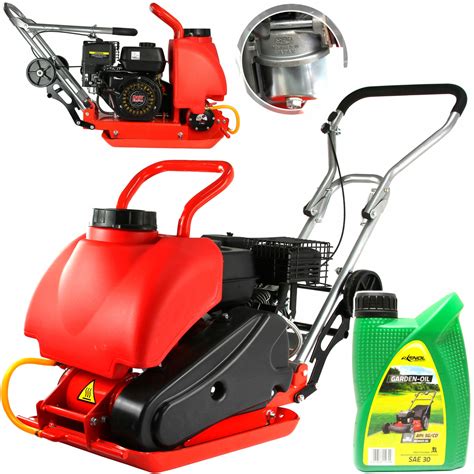

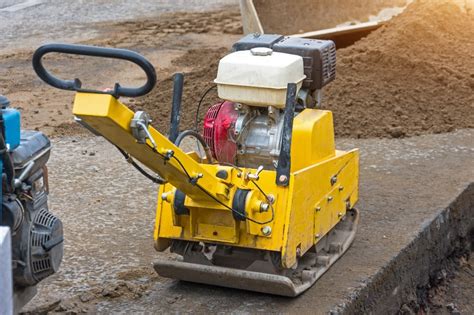

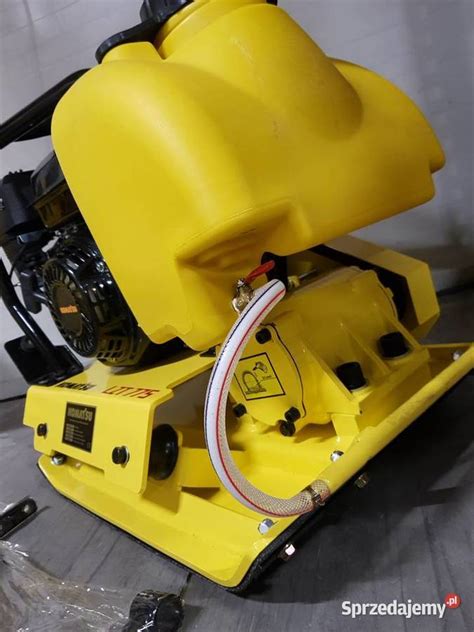

• Zagęszczarki płytowe (płyty wibracyjne): To uniwersalne urządzenie do zagęszczania różnych rodzajów gruntu. Składa się z płaskiej płyty, która wibruje z dużą częstotliwością, przekazując energię na grunt. Dostępne są w różnych rozmiarach i wagach, co pozwala na dopasowanie ich do konkretnych potrzeb. Mniejsze modele są idealne do zagęszczania chodników, podjazdów i tarasów, natomiast większe modele są używane do zagęszczania podłoża pod drogi i parkingi. Zagęszczarki płytowe są skuteczne w przypadku gruntów niespoistych, takich jak piasek i żwir, ale mogą być również stosowane do gruntów spoistych, pod warunkiem odpowiedniego doboru parametrów pracy. Zagęszczarka płytowa, czyli inaczej zagęszczarka wibracyjna, zagęszcza podłoże poprzez proces wibrowania. Płyta metalowa jest wzbudzana przez układ wibracyjny napędzany silnikiem elektrycznym lub spalinowym.
• Walce wibracyjne: To duże maszyny przeznaczone do zagęszczania dużych powierzchni, takich jak drogi, lotniska i place budowy. Składają się z jednego lub dwóch walców, które wibrują podczas pracy, przekazując energię na grunt. Są bardzo wydajne i pozwalają na szybkie i skuteczne zagęszczenie dużych ilości gruntu. Dostępne są w różnych rozmiarach i konfiguracjach, w tym walce gładkie, walce z kołkami i walce siatkowe.
• Zagęszczarki jednokierunkowe: Są to dość lekkie maszyny, ważące od 50 do 130 kg (choć mogą osiągać do 260 kg), przeznaczone do pracy na niewielkich powierzchniach. Ubijakami steruje się, wywierając nacisk na ramię prowadzące - wraz ze wzrostem nacisku rośnie prędkość posuwu maszyny.
• Zagęszczarki dwukierunkowe (rewersyjne): Są to maszyny samoprzesuwne, których mechanika pozwala bez problemu przesuwać się zarówno do przodu, jak i do tyłu, co jest wygodniejsze dla operatora. Pracą urządzenia kieruje się przy pomocy specjalnego dyszla. Są to najcięższe zagęszczarki, ich waga zaczyna się od 100 kg i może sięgać nawet 1 tony. Świetnie sprawdzą się przy pracy na trudnym terenie z nierównościami.
• Zagęszczarki podczepiane: Do pracy których wykorzystuje się ogromne płyty i, jak sama nazwa wskazuje, służą one do podczepiania do takich maszyn jak ciągniki czy koparki.

Wybór Odpowiedniej Zagęszczarki Gruntu: Kluczowe Parametry

Wybór odpowiedniej ubijarki do ziemi jest decyzją podyktowaną tym, w jakim charakterze będzie pracować jako członek ekipy budowlanej. Trudno zatem wskazać, które urządzenie będzie najlepsze, bo zależy to od bardzo wielu czynników i rodzaju zadań, jakie przed nami stoją. Aby podjąć świadomą decyzję, należy wziąć pod uwagę wiele parametrów.

Waga Zagęszczarki

Waga zagęszczarki to jeden z ważniejszych czynników. Im cięższy produkt, tym bardziej skuteczna i efektywna jest wykonywana praca.

• Lekkie (poniżej 100 kg): Do zagęszczania piasku, który jest luźnym materiałem, wystarczą maszyny w przedziale wagowym od 50 do 100 kg. Sprawdzą się doskonale w ogrodach prywatnych i na podjazdach, charakteryzując się łatwością obsługi, niską masą i mobilnością.
• Średnie (100-300 kg): Do finalnego ubicia kostki brukowej o grubości 8 cm zaleca się używanie zagęszczarek z kategorii od 100 do 300 kg.
• Ciężkie (300-500 kg i więcej): Aby efektywnie przygotować podbudowę, niezbędne będzie użycie sprzętu wagi ciężkiej, czyli od 300 do 500 kg.

Wielkość wagi nie pozostaje jednak bez znaczenia dla manewrowania urządzeniem. Jeśli mamy grunt pełen zakrętów i zawijasów, lepiej wybrać lżejszą propozycję, którą skręca się łatwiej niż tą o wadze ciężkiej. Waga zagęszczarki nie ma przełożenia na jej transport, który, bez względu na ciężkość urządzenia, nie stanowi problemu, nawet dla obsługującej je w pojedynkę osoby, zwłaszcza jeśli model posiada kółka transportowe.

Moc Silnika

Istotne znaczenie ma moc silnika, która nie powinna być niższa niż 4kW. Moc urządzenia powinna być dostosowana do rodzaju i intensywności prac budowlanych.

Siła Odśrodkowa

To podstawowy parametr techniczny, który określa energię przekazywaną podłożu przez płytę roboczą. Im wyższa siła odśrodkowa, tym skuteczniejsze i głębsze zagęszczanie gruntu. W zastosowaniach przemysłowych warto postawić na profesjonalne modele zagęszczarek, charakteryzujące się wyższą siłą odśrodkową i większą wydajnością zagęszczania.

Głębokość Zagęszczania

Ta wartość informuje, na jakiej głębokości będzie widoczny efekt ubijania przy jednorazowym przejeździe.

• Zagęszczarka 100 kg: Jest w stanie zagęścić podłoże na głębokości 30-40 cm. Trzeba jednak mieć na uwadze fakt, że wydajność maszyny zależy od wielu czynników, w tym powierzchni płyty wibracyjnej i siły odśrodkowej.
• Zagęszczarka 500 kg: Średniej klasy zagęszczarka o masie 500 kg może zagęszczać grunt na głębokości nawet 80 cm. Wszystko zależy jednak od rodzaju podłoża; większe zagęszczenie można uzyskać w przypadku nawierzchni z tłucznia, a mniejsze podczas ubijania podłoża piaszczystego lub żwirowego.

Wielkość Płyty Roboczej

Powierzchnia płyty roboczej urządzenia jest kolejnym elementem, na który należy zwrócić uwagę. Im większa płyta, tym szacunkowo krótszy czas pracy, ale też wyższa masa własna oraz mniejsza poręczność maszyny.

Częstotliwość Wibracji

Jeśli zdecydujemy się na zagęszczarkę z wyższą częstotliwością, wówczas prace mogą postępować szybciej. Im wyższa częstotliwość wibracji, tym lepsze zagęszczanie gruntów niespoistych.

Wydajność Ubijania

Jest składową kilku czynników, takich jak masa, wielkość płyty oraz rodzaj powierzchni. Dzięki analizie tych elementów możemy oszacować, ile metrów kwadratowych można obrobić w ciągu godziny. Liczą się również takie parametry techniczne, jak: wydajność ubijania i emisja hałasu. Na to również warto zwrócić uwagę przed zakupem.

Przygotowanie Terenu Przed Użyciem Zagęszczarki

Zagęszczarki i ubijarki do ziemi pełnią dosłownie fundamentalną rolę, jeśli chodzi o przygotowanie terenu pod dalsze działania budowlane. Tylko odpowiednio przygotowany i zagęszczony grunt gwarantuje integralność i stabilność powierzchni nad nim. Przygotowanie terenu dzieli się na kilka etapów:

• Rodzaj gruntu: Najpierw niezbędne jest ustalenie, z jakim rodzajem, wielkością i liczbą warstw gleby mamy do czynienia. Na przykład grunty spoiste, jak glina, mają najmniejsze cząstki ze wszystkich gruntów i wymagają dużej energii do głębokiego zagęszczania, więc w tym przypadku niezbędne będą maszyny o dużej udarności i niższej częstotliwości uderzeń. Rodzaj gruntu ma kluczowe znaczenie przy wyborze zagęszczarki. Do gruntów spoistych, takich jak glina i ił, najlepiej nadają się zagęszczarki stopowe, które wywierają dużą siłę uderzenia. Do gruntów niespoistych, takich jak piasek i żwir, lepiej sprawdzą się zagęszczarki płytowe, które wibrują z dużą częstotliwością.
• Ukształtowanie terenu: Pod uwagę trzeba wziąć także wszelkie wzniesienia i nachylenia powierzchni, a w przypadku wątpliwości powierzyć dokładne pomiary wyspecjalizowanej ekipie. Bezpieczne operowanie sprzętem wymaga odpowiedniego prowadzenia, gdzie operator znajduje się zawsze za maszyną - dlatego wszystkie różnice poziomów czy strome spadki są wyzwaniem i podlegają starannej ocenie możliwości zarówno urządzenia, jak i prowadzącego.
• Badania geotechniczne: Oczywiście najbardziej skomplikowane i złożone inwestycje mogą wymagać szczególnych przygotowań, jak badanie geotechniczne czy analiza laboratoryjna, która wykaże najistotniejsze informacje dotyczące nośności gruntów i poziomu wód. Dopiero wówczas mogą być podejmowane decyzje przeprowadzenia procesów zagęszczania kilkoma metodami, co zapewni najlepsze efekty, zmniejszy nakład pracy i sumaryczne koszta inwestycji.

Technika Korzystania z Zagęszczarki Gruntu

Zagęszczanie wibracyjne, które łączy ciśnienie statyczne i siłę dynamiczną, najlepiej sprawdzi się na gruntach niespoistych, czyli przy pracy polegającej na ubijaniu cienkich warstw asfaltu i gruntów ziarnistych.

Podczas zagęszczania gruntu należy także pamiętać o prawidłowej technice prowadzenia urządzeń - aby odpowiednio zagęścić grunt, trzeba stopniowo i warstwowo wibrować materiał, maksymalnie 20 cm jednej warstwy, w zależności od rodzaju gruntu. Zgodnie z zasadami wydajnego ubijania, zagęszczanie rozpoczynamy przy krawędzi i, przesuwając maszynę w miarę postępu prac, zbliżamy się do środka terenu, który ma zostać ubity.

Kontrola Stopnia Zagęszczenia

Stopień zagęszczania regulują odpowiednie normy, a całość prac można kontrolować z użyciem specjalistycznych przyrządów lub wykorzystując wskaźnik zagęszczenia. Dostępne są urządzenia ze specjalnymi czujnikami, dzięki czemu nie potrzebujemy dodatkowych metod pomiarowych.

Wyróżnia się trzy powszechnie stosowane metody:

1. Pomiar lekką płytką dynamiczną
2. Sondą dynamiczną DPL
3. Metodą wciskanego cylindra

Wymagają one jednak wprawy oraz prawidłowego odczytywania i interpretacji wyników. Czujnik zagęszczania wydatnie zwiększa komfort pracy operatora, który obserwując go, może przesuwać maszynę i tym samym nie zagęszcza zbyt długo jednego obszaru, a także nie pomija terenu, który został jeszcze nie zagęszczony. Do badania spoistości (zwięzłości) gruntu służy penetrometr. Jest to specjalna sonda, którą wbija się w podłoże. Wąski stożek wykonany jest ze stali nierdzewnej, a stawiany opór mierzony jest na bieżąco w jednostkach PSI lub Bar i wyświetlany na wskaźniku.

Bezpieczeństwo Podczas Pracy z Zagęszczarką

Zagęszczarki to maszyny bezpieczne, ale wymagają odpowiednich akcesoriów, by ich użycie nie stanowiło zagrożenia dla słuchu czy skóry dłoni. Duży hałas, wibracje i masa własna prowadzonych ręcznie urządzeń wymagają nie tylko solidnej krzepy, ale też bystrości umysłu i czujności.

• Odpowiednie akcesoria: Niektóre modele oferują w zestawie nauszniki przeciwhałasowe czy rękawice BHP. Zawsze należy używać ochrony słuchu i rąk.
• Kontrola przesuwu: Należy kontrolować przesuw i upewniać się, że maszyna pracuje bez ryzyka przechyłu grożącego jej upadkiem czy przewróceniem na bok.
• Obserwacja otoczenia: Oczy dookoła głowy, gdy uszy są chronione przez nauszniki, oraz obserwowanie otoczenia maszyny, zwłaszcza tego, co jest przed nami, pozwolą na bezpieczną pracę bez ryzyka odniesienia bolesnego urazu.

Konserwacja i Przechowywanie Ubijarki

Dbałość o dobrą kondycję sprzętu przekłada się na jego gotowość do pracy i wskaźnik wykorzystania - niesprawny, wyłączony z użycia nie będzie na siebie zarabiał. Regularna konserwacja i odpowiednia dbałość o zagęszczarkę gruntu są kluczowe dla jej długowieczności i niezawodności.

• Okresowe przeglądy: Najczęściej, uwzględniając intensywność użytkowania maszyn budowlanych oraz zalecenia producenta, dokonuje się okresowych, szczegółowych przeglądów minimum raz w roku. Oczywiście są od tego wyjątki oraz sytuacje, takie jak intensywne użytkowanie, praca w trudnych warunkach bądź specjalne wymagania bezpieczeństwa, które skracają interwały pomiędzy przeglądami.
• Czyszczenie i kontrola: Ważne, aby maszyna była czysta i wolna od brudu, kamieni czy innych zanieczyszczeń oraz sprawdzona pod kątem podejrzanych hałasów lub luźnych, niedokręconych elementów. Pęknięcia, rysy, oznaki korozji trzeba wnikliwie zbadać i poddać ocenie, czy nie kwalifikują się do natychmiastowej naprawy. Regularne czyszczenie maszyny po każdym użyciu pomaga usunąć zanieczyszczenia, takie jak błoto, piasek i kurz, które mogą powodować korozję i uszkodzenia.
• Wymiana oleju i filtrów: Regularne przeglądy techniczne to podstawa utrzymania zagęszczarki w dobrym stanie. Należy sprawdzać stan silnika, układu wibracyjnego, układu smarowania i innych podzespołów. Wymiana oleju i filtrów powinna być przeprowadzana zgodnie z harmonogramem podanym w instrukcji obsługi. Używanie odpowiedniego oleju jest kluczowe dla prawidłowego smarowania i chłodzenia silnika.
  • Jak wlać olej: Olej należy wlewać przez specjalnie oznaczony do tego otwór, najczęściej z piktogramem olejarki lub lejka na zakrętce. Podczas wlewania należy zachować ostrożność i co jakiś czas sprawdzać ilość oleju przy pomocy bagnetu. Zarówno nadmiar oleju, jak i jego niedobór są bardzo niekorzystne dla silnika zagęszczarki. Ponadto należy upewnić się, że maszyna stoi na równym podłożu.
  • Ilość oleju: Optymalna ilość oleju w silniku zależeć będzie głównie od jego pojemności skokowej. W przypadku średniej wielkości zagęszczarek, najczęściej będzie to ok. 600 ml. Niemniej zarówno podczas uzupełniania oleju, jak i okresowo w trakcie eksploatacji maszyny należy kontrolować jego ilość poprzez wysuwany bagnet.
• Usuwanie awarii: W przypadku awarii zagęszczarki, ważne jest szybkie zdiagnozowanie problemu i podjęcie działań naprawczych. Wiele prostych napraw można wykonać samodzielnie, korzystając z części zamiennych do zagęszczarek, ale w przypadku bardziej skomplikowanych usterek, warto skorzystać z pomocy specjalisty.
  • Dymienie zagęszczarki: Kopcenie na czarno może oznaczać niedrożny filtr powietrza, który wymaga wymiany lub oczyszczenia (nieodpowiednie parametry stechiometryczne). Jeżeli mamy do czynienia z jasnym, niebieskim dymem, wtedy problem może być poważniejszy i często wynika z usterki mechanicznej silnika, np. przetartymi pierścieniami.
  • Typowe usterki: Do najczęstszych usterek zagęszczarek należą problemy z silnikiem, układem wibracyjnym, układem zapłonowym i układem paliwowym. W przypadku problemów z silnikiem, należy sprawdzić stan świec zapłonowych, filtra powietrza i paliwa. W przypadku problemów z układem wibracyjnym, należy sprawdzić stan łożysk, wałów i sprężyn.

Akcesoria do Zagęszczarek

Czasami zagęszczanie gruntu wymaga użycia dodatkowych akcesoriów. Mogą to być elementy obecne w zestawie lub dodatkowo płatne, takie jak:

• Zestawy kółek transportowych
• Urządzenia do podnoszenia zagęszczarki
• Specjalny uchwyt z niskim poziomem wibracji
• Zbiornik na wodę (przydatny do pracy z asfaltem)
• Płyta elastomerowa (pozwala ubijać kostkę brukową, nie brudząc jej ani nie rysując).

Akcesoria do zagęszczarek zwiększają komfort pracy i efektywność.
