Ubijaki wibracyjne i zagęszczarki gruntu: kompleksowy przewodnik

Wybór odpowiedniego sprzętu do zagęszczania gruntu jest kluczowym krokiem dla zapewnienia trwałości i stabilności powierzchni, które będą podlegały obciążeniom. Dotyczy to zarówno ścieżek, parkingów, placów budowy, jak i fundamentów. Ubijaki skoczki oraz zagęszczarki gruntu to urządzenia, które dzięki swojej wydajności i mobilności sprawdzają się na różnorodnych projektach. Poniższy artykuł przybliża, jak wybrać najlepszy ubijak gruntu lub zagęszczarkę, oraz na co zwrócić uwagę, aby uzyskać optymalne efekty zagęszczania.

Wprowadzenie do zagęszczania gruntu

Zagęszczanie gruntu to kluczowy etap przy budowie dróg, fundamentów, chodników i instalacji podziemnych. Jest to proces niezbędny do przygotowania podłoża przed dalszymi pracami budowlanymi. Jego zadaniem jest usunięcie powietrza spomiędzy cząsteczek gleby, co skutkuje zmniejszeniem porowatości i zwiększeniem nośności gruntu. Niedokładne zagęszczenie prowadzi do osiadania nawierzchni, pękania posadzek i uszkodzeń infrastruktury, dlatego właściwy dobór maszyny zapewnia trwałość nawierzchni, ogranicza późniejsze osiadanie oraz zwiększa bezpieczeństwo konstrukcji.

Ubijak wibracyjny czy zagęszczarka? Kluczowe różnice

Podczas prac zagęszczających na placu budowy często pojawia się pytanie: ubijak czy zagęszczarka? Oba urządzenia zapewniają stabilne podłoże, jednak w różny sposób.

Działanie i mechanizm

• Ubijak wibracyjny (skoczek) działa na zasadzie uderzeń i wibracji. Jego praca polega na silnych, pionowych ruchach w górę i w dół, co powoduje zagęszczanie podłoża poprzez szybkie, punktowe uderzenia. Drżenie, wywoływane przez uderzanie płytki napędzanej silnikiem spalinowym, wypiera na zewnątrz wodę oraz powietrze nagromadzone w głębszych warstwach. Pozbycie się wolnych przestrzeni w strukturze zapewnia doskonałe utwardzenie, które umożliwia równe wykończenie podłoża i zapobiega przyszłemu zapadnięciu. Ubijaki mają mniejszą powierzchnię roboczą niż zagęszczarki.
• Zagęszczarka płytowa wykorzystuje wibracje do zagęszczania gleby lub innych materiałów. Działa na dużej powierzchni, zagęszczając podłoże za pomocą równomiernych wibracji. Jest wyposażona w dużą płytę roboczą, która porusza się w górę i w dół, powodując wibracje skutecznie utwardzające podłoże.

Korzyści i ograniczenia

• Zagęszczarki oferują wysoką efektywność, skutecznie zagęszczając duże powierzchnie i różne typy materiałów, takie jak grunt, żwir czy asfalt. Idealnie nadają się do zagęszczania na większą głębokość, co jest korzystne dla dużych projektów budowlanych. Jednak większe modele mogą być mniej mobilne i trudniejsze do manewrowania w wąskich przestrzeniach.
• Ubijaki do ziemi wyróżniają się kompaktowością, co ułatwia ich użycie w wąskich przestrzeniach i trudno dostępnych miejscach. Są łatwe do przewożenia i manewrowania. Mają jednak mniejszą efektywność na dużych powierzchniach z powodu ograniczonej powierzchni roboczej i głębokości zagęszczania oraz mogą mieć ograniczoną wszechstronność w trudniejszych warunkach terenowych.

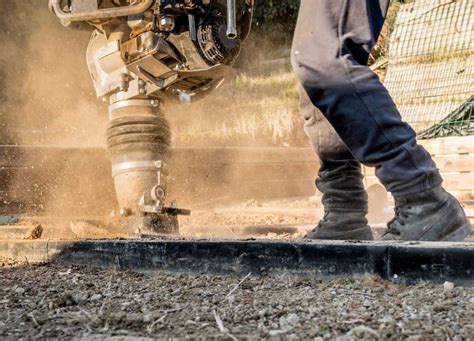

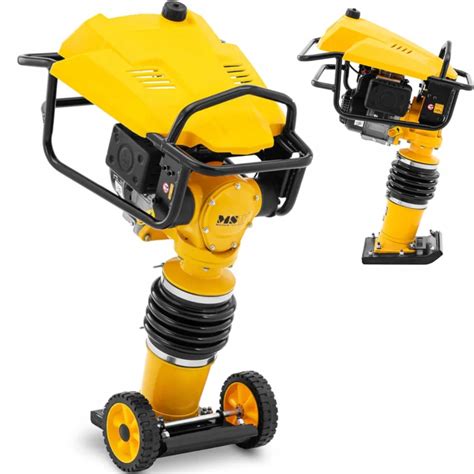

Ubijaki wibracyjne (skoczki)

Ubijaki wibracyjne, potocznie nazywane „skoczkami” lub „żabami”, to dobrze rozpoznawalny i popularny sprzęt ekip budowlanych. Ich zadaniem jest mechaniczne zagęszczenie podłoża. Praca silnika tworzy wibracje przenoszone na płytę roboczą, przylegającą do ziemi. Ubijaki stosuje się najczęściej w pracach budowlanych, drogowych, brukarskich oraz wszędzie, gdzie istnieje potrzeba silnego zagęszczenia gruntu.

Zastosowanie ubijaków wibracyjnych

Niewielka powierzchnia płyty roboczej sprawia, że „skoczki” doskonale sprawdzają się podczas zagęszczania niewielkich powierzchni oraz w trudno dostępnych miejscach i mogą zostać w prosty sposób przetransportowane. Są idealne do prac ogrodowych, takich jak budowa ścieżek, tarasów i innych małych projektów, oraz do małych projektów budowlanych, gdzie zagęszczanie małych powierzchni i wokół instalacji jest istotne. Ubijaki wibracyjne będą optymalnym rozwiązaniem w przypadku mało wymagających prac budowlanych, takich jak przygotowanie podłoża pod rurociągi, rowy czy okopy. Dzięki zmyślnej konstrukcji umożliwiają pracę nawet w trudno dostępnych miejscach, jak wąskie alejki czy obszar przy krawężnikach, sprawdzając się na wszelkich placach budowy, których warunki nie pozwalają na wykorzystanie bardziej masywnej zagęszczarki jednokierunkowej.

Wybór ubijaka: kluczowe parametry

Podczas zakupu ubijaka wibracyjnego warto zwrócić uwagę na kilka istotnych parametrów:

• Szerokość stopy wibracyjnej: Ma spore znaczenie i powinna być uzależniona od docelowej powierzchni i głębokości zagęszczenia. Najczęściej stopy mają szerokość do 280 mm. Mniejsze zagęszczarki dobrze sprawdzą się do ubijania podłoża pod niewielki chodnik, prace przy budowie kanalizacji lub wykopy fundamentowe.
• Typ silnika:
  • Silniki dwusuwowe: Mniej skomplikowane, zdolne do pracy w każdym położeniu, jednak wymagają smarowania olejem z zewnątrz i emitują więcej zanieczyszczeń. Przykładem jest Wacker BS 60-2i, ubijak dwusuwowy z systemem samomieszania oleju i paliwa, doskonale nadający się do długotrwałej pracy w wykopach.
  • Silniki czterosuwowe: Charakteryzują się mniejszym i czystszym spalaniem. Niestety, skoczki z tym silnikiem mają ograniczony zakres przechyłu, w którym mogą pracować (najczęściej pod max. kątem 20°).
  • Silniki diesla: Przeznaczone do cięższych zadań, charakteryzują się mniejszym spalaniem oraz większą trwałością, ale są cięższe i trudniejsze w prowadzeniu.
  • Silniki elektryczne: Praca z nimi jest całkowicie wolna od spalin. Silnik elektryczny nie wymaga konserwacji, a akumulator pozwala na około 30 minut nieprzerwanej pracy.
• Częstotliwość uderzeń: Im jest ona większa, tym lepsze zagęszczenie w pojedynczym przebiegu.
• Siła odśrodkowa: Mówi o energii przekazywanej na podłoże poprzez stopę ubijaka. Im większa, tym grubsza warstwa podłoża może zostać utwardzona.
• Głębokość zagęszczenia i prędkość posuwu: Świadczą o maksymalnej głębokości podłoża, która może zostać zagęszczona, oraz prędkości poruszania się zagęszczarki.

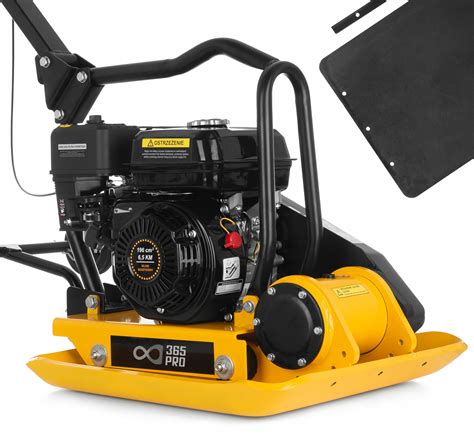

Zagęszczarki płytowe

Zagęszczarki gruntu stanowią niezbędne wyposażenie dla wszystkich, którzy odpowiadają za sprawną realizację inwestycji budowlanych. Maszyny tego typu najlepiej radzą sobie z wzmocnieniem i utwardzeniem podłoża. Są to idealne rozwiązanie do większych powierzchni roboczych. Dzięki szerokiej stopie roboczej mogą pracować szybciej i równomierniej niż ubijaki skoczki.

Rodzaje zagęszczarek płytowych

• Zagęszczarki płytowe jednokierunkowe: Najczęściej spotykany typ zagęszczarek na budowach. Płyta wibracyjna porusza się w jednym kierunku - do przodu. Ich zalety to niska cena, mała waga i prosta obsługa. Sprawdzi się przy drobnych pracach.
• Zagęszczarki płytowe rewersyjne: To zaawansowane zagęszczarki, które mogą poruszać się w obu kierunkach - do przodu i do tyłu. Ich zalety to duża siła zagęszczania, możliwość pracy w obu kierunkach i efektywność przy grubych warstwach. Są idealne na dużych budowach drogowych. Przykładem jest Enar PC 5000, potężna zagęszczarka o wadze 405 kg i sile odśrodkowej 50 kN, wyposażona w rewers i zbiornik wodny, doskonale sprawdzająca się w pracach na mokrym gruncie i dużych powierzchniach.

Zastosowanie zagęszczarek płytowych

Zagęszczarka sprawdzi się doskonale w budowie dróg i parkingów, gdzie wymagana jest praca na dużych powierzchniach i głębokie zagęszczenie, a także w zagęszczaniu nawierzchni, przygotowując podłoże pod beton, asfalt lub inne nawierzchnie. Jest idealna do większych projektów budowlanych, gdzie efektywność i szybkość pracy są kluczowe. Doskonale utwardzają również grunty o wysokiej zawartości gliny.

Dobór sprzętu do rodzaju gruntu i specyfiki pracy

Każda zagęszczarka do gruntu musi być dostosowana do rodzaju oraz właściwości ziemi, na której prowadzone są prace. Analiza wyników prób wstępnych, przeprowadzanych na placu budowy, jest kluczowa dla właściwego doboru maszyny. Odpowiedni dobór zagęszczarki do rodzaju gruntu i specyfiki pracy to podstawa efektywnego zagęszczania.

• Moc ubijaka: Ma bezpośredni wpływ na siłę zagęszczania i wydajność pracy. Mocniejsze modele sprawdzą się na twardych lub wilgotnych gruntach.
• Ciężar urządzenia: Cięższe urządzenia lepiej radzą sobie z głębszym zagęszczaniem, ale są mniej poręczne.
• Siła uderzeń i kontrola: Ubijarka do gruntu musi zapewniać wystarczająco dużą siłę uderzeń, a jednocześnie pozostawać pod pełną kontrolą operatora. Kluczem do tego jest połączenie mocy silnika ze stabilizującą konstrukcją.

Nowoczesne rozwiązania i wyposażenie

Silniki spalinowe

Sercem wielu zagęszczarek jest silnik spalinowy, często marki LONCIN o mocy 6,5 KM. Silniki te są wyposażone w czujnik poziomu oleju, który uniemożliwia zapłon przy nieprawidłowym poziomie oleju. Są specjalnie dobierane pod kątem odpowiedniej mocy, trwałości i odporności na warunki zewnętrzne, spełniając najnowsze normy emisji spalin EURO V. Silniki LONCIN są kwintesencją doskonałości w dziedzinie napędów, charakteryzując się:

• Wydajnością paliwową: Znane z doskonałej wydajności paliwowej.
• Niskimi emisjami: Spełniają współczesne oczekiwania ekologiczne.
• Trwałością i niezawodnością: Słyną z solidnej konstrukcji i wysokiej trwałości.
• Niskimi wibracjami i hałasem: Inżynierowie skupiają się na komforcie pracy i obsługi.
• Uniwersalnością zastosowań: Projektowane z myślą o szerokim spektrum zastosowań.
• Łatwą konserwacją i serwisowaniem: Konstrukcja uwzględnia łatwą konserwację.

W zagęszczarkach stosuje się benzynowe silniki spalinowe chłodzone powietrzem typu OHV, które są najlepszym rozwiązaniem do tego typu urządzeń.

Konstrukcja i transport

Maszyny o mocnej, masywnej konstrukcji są specjalnie dobierane pod kątem wytrzymałości oraz zabezpieczenia najważniejszych części, jak silnik i wzbudnica. Aby ułatwić transport, zagęszczarki często wyposaża się w stalową ramę wraz z uchwytem do podnoszenia.

• Koła stalowo-gumowe: W zagęszczarkach stosuje się najnowsze modele kół stalowo-gumowych (zamiast plastikowych) z systemem podnoszenia zagęszczarki. Umożliwiają one szybkie przemieszczenie ciężkiego urządzenia przez jedną osobę.
• Składana rączka: Specjalna 2-częściowa, składana rączka ułatwia transport oraz przechowywanie. Posiada miękką piankę antypoślizgową dla zwiększenia komfortu prowadzenia maszyny oraz regulację prędkości dla zwiększenia wygody i ergonomii.

Systemy wspomagające użytkowanie

• System antywibracyjny (VAS): Redukuje i tłumi częściowo drgania przenoszone przez rączkę, ograniczając o 30-40% negatywny wpływ wibracji na ciało operatora, co przekłada się na możliwość dłuższej pracy z urządzeniem.
• Płyta wibracyjna: W wielu modelach płyta wibracyjna, o wymiarach np. 55 cm x 45 cm, należy do największych na rynku. Często jest tłoczona z jednego kawałka stali o znacznej grubości (np. 6,5 mm), co zapewnia jej trwałość.
• Dodatkowe wyposażenie: Do zagęszczarek często dołączana jest gruba mata silikonowa (elastomer) o grubości np. 9 mm, umożliwiająca zagęszczanie kostki brukowej bez jej uszkadzania. Mata silikonowa jest bardziej elastyczna i odporna od zwykłej gumy.
• Zaawansowane systemy filtracji: W przypadku silników spalinowych stosuje się zaawansowane systemy filtracji powietrza oraz kontroli poziomu oleju, co przekłada się na wyższą niezawodność sprzętu i wydłużenie okresów serwisowania.
• Osobne zbiorniki na paliwo i olej: Innowacyjnym rozwiązaniem w dwusuwowych ubijakach jest zastosowanie osobnych zbiorników na paliwo i olej, eliminując potrzebę wcześniejszego przygotowywania mieszanki, gdyż proces mieszania odbywa się samoczynnie.

Specyfikacja techniczna wybranych modeli

Zasady prawidłowej eksploatacji i konserwacji

Eksploatacja urządzenia z racji jego budowy oraz przeznaczenia powinna odbywać się ściśle według zaleceń producenta. Należy również zwrócić uwagę na bezpieczeństwo użytkowania sprzętu.

• Przygotowanie maszyny do działania: Z racji zastosowania sprzęgła odśrodkowego, ważny jest sposób przełączania pomiędzy wolnymi a najwyższymi obrotami silnika. Należy zrobić to możliwie szybko, ponieważ zbyt wolne załączenie sprzęgła może spowodować uszkodzenie jego lub sprężyny.
• Położenie maszyny podczas transportu: Najlepiej przewozić ją w pozycji roboczej. Jeżeli jednak sytuacja wymaga przewożenia w pozycji leżącej, należy pamiętać, aby gaźnik znajdował się na górze.
• Okres rozgrzewania i chłodzenia silnika: Jeżeli sprzęt nie był wcześniej używany, tuż po uruchomieniu silnika należy odczekać około minuty przed przystąpieniem do właściwej pracy. Pozwoli to osiągnąć olejowi właściwą temperaturę, a przez to odpowiednie właściwości smarujące. Podobnie wygląda sytuacja podczas wyłączania silnika, który powinien się schłodzić po pracy na najwyższych obrotach. Dlatego przed jego wyłączeniem należy odczekać około 30 sekund i pozwolić na pracę na niskich obrotach.
• Obowiązkowe czynności serwisowe: Nie można zapominać o obowiązkowych czynnościach serwisowych, które określa producent sprzętu. Niewłaściwa eksploatacja urządzenia może przyczynić się do powstania poważnych usterek lub nawet unieważnienia ochrony gwarancyjnej.
