Zagęszczarki to niezawodne maszyny budowlane służące do zagęszczania gruntu. Dzięki nim podłoże staje się stabilne i gotowe pod dalsze prace, takie jak wylewanie fundamentów czy układanie kostki brukowej. Zanim jednak wybierzemy konkretny model, warto poznać schemat budowy zagęszczarki i zrozumieć, z jakich podzespołów składa się ta maszyna.
Schemat budowy typowej zagęszczarki
Typowy schemat budowy zagęszczarki gruntu obejmuje solidną ramę, na której zamontowany jest silnik połączony z układem wibracyjnym i płytą roboczą. Całość uzupełnia uchwyt sterujący dla operatora.
Silnik i układ napędowy
Silnik (najczęściej spalinowy czterosuwowy zasilany benzyną lub olejem napędowym, choć spotyka się też modele elektryczne) stanowi serce urządzenia - to on generuje moc wprawiającą płytę w drgania. Energia z silnika przekazywana jest przez sprzęgło odśrodkowe i pasek napędowy do wzbudnicy (mechanizmu wibracyjnego), w której obracające się wałki mimośrodowe z ciężarkami wywołują silne wibracje. Te drgania przenoszone są na płytę roboczą, która bezpośrednio oddziałuje na grunt, efektywnie go zagęszczając. W zagęszczarkach Kama 178f z silnikiem Yanmar L70, silnik w agregacie zamiast dźwigni ręcznej ma cięgno połączone z regulatorem ośrodkowym.
W przypadku problemów z silnikiem, np. w zagęszczarce Wacker 600, która po odpaleniu i rozgrzaniu pracuje kilkanaście sekund dobrze, a następnie zmniejsza obroty, aby za chwilę wejść na ustawione wcześniej obroty robocze, objawy te powtarzane są cyklicznie. Posiadacze zagęszczarek z silnikiem Kama 178f z silnikiem Yanmar L70 poszukują instrukcji obsługi oraz podstawowych danych do ustawienia silnika. Warto też zwrócić uwagę na problem z niepodpiętym wężykiem wychodzącym od miejsca regulacji ssania i zamykania dojścia paliwa, co w instrukcji obsługi często nie jest opisane.
Instrukcje często kopiują fragmenty opisu oraz rysunki z instrukcji silnika uniwersalnego, przeznaczonego np. do zagęszczarki (symbole zając - żółw na to wskazują). W zagęszczarkach z silnikiem posiadającym dozownik przy pokrywie głowicy, instrukcja wskazuje, aby zalewać go płynnym smarem przy utrudnionym, czyli zimnym rozruchu, jednak zasada działania i rodzaj smaru często budzi wątpliwości. Pojawia się także pytanie, czy silnik może być obrócony, aby wał był pionowo zamiast poziomo, co wymagałoby przerobienia filtra i oddzielnego zbiornika, zwłaszcza w przypadku silników smarowanych pompą, które wizualnie mają podobny spód od strony wału.
Rama i płyta robocza
Rama zagęszczarki wykonana jest z wytrzymałych elementów stalowych - często spawanych grubych profili - co zapewnia wytrzymałość konstrukcji podczas pracy w trudnych warunkach. Na ramie osadzony jest silnik oraz inne podzespoły, a całość musi znieść duże obciążenia i ciągłe drgania. Dla ochrony silnika i podzespołów stosuje się osłony (np. osłona paska klinowego zapobiegająca uszkodzeniom).
Płyta robocza (płyta wibracyjna) to dolna płyta zagęszczarki, wykonana z solidnej stali o dużej grubości, która bezpośrednio kontaktuje się z gruntem. To właśnie drgająca płyta ugniata i zagęszcza podłoże. Płyta jest specjalnie ukształtowana - ma gładką powierzchnię i zaokrąglone krawędzie ułatwiające ślizganie się po gruncie i manewrowanie. Jej wymiary wpływają na wydajność pracy: szersza płyta obejmuje większy obszar przy jednym przejeździe, ale bardzo duża szerokość może utrudnić manewry w wąskich miejscach. W niektórych modelach do płyty można montować dodatkowe nakładki (np. gumowe, gdy zagęszcza się kostkę brukową, aby jej nie uszkodzić). Ważne jest solidne mocowanie płyty do reszty konstrukcji, aby wytrzymało ciągłe wibracje. Często płyta jest odlewana lub spawana ze specjalnej stali odpornej na ścieranie, co zapewnia jej długą żywotność.
Uchwyt prowadzący i zbiornik paliwa

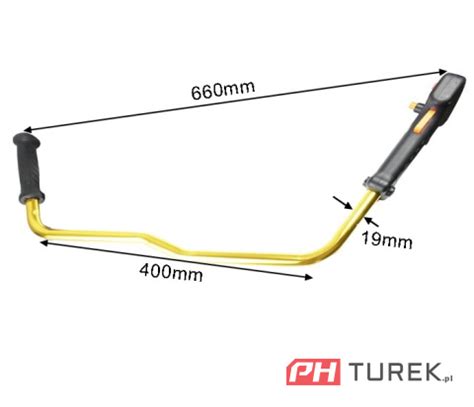

Operator prowadzi maszynę za pomocą uchwytu (rączki) zwanego dyszlem. Uchwyt ten jest zwykle wyposażony w system antywibracyjny (tuleje lub gumowe amortyzatory), dzięki czemu drgania od maszyny są w dużej mierze tłumione i nie męczą nadmiernie rąk operatora. Na uchwycie znajduje się także manetka gazu pozwalająca sterować obrotami silnika, a tym samym intensywnością wibrowania płyty. Uchwyt jest zwykle składany lub odkręcany, by ułatwić transport zagęszczarki w samochodzie czy na przyczepie.
W zagęszczarkach spalinowych istotny jest również zbiornik na paliwo, zazwyczaj o pojemności kilku litrów. Zbiornik paliwa powinien być solidnie zamocowany i szczelny. Jego pojemność wpływa na czas pracy maszyny bez przerwy - im większy zbiornik, tym rzadziej trzeba dolewać paliwo podczas intensywnej pracy. Niektóre większe modele posiadają także zbiornik zraszający (na wodę) i układ spryskujący - używa się go przy zagęszczaniu asfaltu lub kostki, aby ograniczyć pylenie i przyklejanie się materiału do płyty.
Kluczowe części w schemacie budowy zagęszczarki
Jeżeli chodzi o budowę zagęszczarki płytowej, składa się ona z kilku najważniejszych elementów konstrukcyjnych. Poniżej wymieniamy kluczowe części typowej zagęszczarki oraz ich funkcje:
- Silnik - Najczęściej stosowany jest silnik spalinowy (benzynowy lub diesel) o konstrukcji czterosuwowej. Zapewnia on napęd całej maszyny. Silnik musi być mocny i niezawodny, aby zagęszczarka mogła pracować ciągle pod obciążeniem. Przykładowo, wiele średnich zagęszczarek wyposażonych jest w sprawdzone silniki Hondy GX (benzynowe) lub silniki diesla Hatz, znane z niezawodności. Regularne uzupełnianie paliwa oraz kontrola oleju to podstawa bezawaryjnej pracy.
- Sprzęgło i układ przeniesienia napędu - Między silnikiem a mechanizmem wibracyjnym znajduje się sprzęgło odśrodkowe oraz przekładnia pasowa (pasek klinowy). Sprzęgło odśrodkowe automatycznie załącza napęd, gdy obroty silnika wzrosną powyżej pewnego poziomu - dzięki temu płyta wibruje tylko podczas pracy na wyższych obrotach, a na biegu jałowym maszyna pozostaje nieruchoma. Pasek przenosi moment obrotowy na wzbudnicę (układ wibracyjny). Osłona paska napędowego chroni ten element przed uszkodzeniem przez kamienie czy piasek podczas pracy.
- Układ wibracyjny (wzbudnica) - To serce zagęszczarki odpowiedzialne za generowanie drgań. Składa się z wału lub wałków z mimośrodowo umieszczonymi ciężarkami. Gdy wał się obraca, asymetryczne rozłożenie mas wywołuje silne drgania. Układ wibracyjny jest mocno przytwierdzony i przekazuje wibracje na przylegającą do niego płytę. Im większa masa i szybkość obracających się ciężarków, tym większa siła wymuszająca (podawana w kN) i skuteczność zagęszczania.
- Płyta robocza (płyta wibracyjna) - Dolna płyta zagęszczarki, wykonana z solidnej stali o dużej grubości, która bezpośrednio kontaktuje się z gruntem. Płyta jest specjalnie ukształtowana - ma gładką powierzchnię i zaokrąglone krawędzie ułatwiające ślizganie się po gruncie i manewrowanie.
- Rama i obudowa - Stanowi szkielet, do którego przymocowane są pozostałe komponenty maszyny. Rama zagęszczarki jest zwykle stalowa, spawana i wyposażona w uchwyty umożliwiające podnoszenie lub zaczepienie pasów transportowych. Wiele zagęszczarek ma także zewnętrzną obudowę lub ramę ochronną wokół silnika (tzw. klatkę), która zabezpiecza silnik przed uderzeniami oraz ułatwia transport.
- Uchwyt prowadzący (dyszel) - To długa rączka, za którą operator prowadzi maszynę. Na uchwycie znajduje się manetka gazu do regulacji prędkości obrotowej silnika, a w cięższych modelach także dźwignie zmiany kierunku jazdy. Ważnym elementem są amortyzatory lub gumowe elementy izolujące uchwyt od wibracji płyty.
- Zbiornik paliwa - W zagęszczarkach spalinowych istotny jest również zbiornik na paliwo, zazwyczaj o pojemności kilku litrów.
Dbałość o stan techniczny tych części (np. czyszczenie filtrów powietrza, kontrola stanu paska, uzupełnianie paliwa i oleju) zapewnia niezawodność zagęszczarki na budowie. W przypadku zagęszczarek Ammann AVP 2210 poszukiwane są instrukcje, schematy i rysunki, a także informacje o łożyskach do wibratora i rodzaju oleju. Do tych sprzętów bez problemu można znaleźć pełne oficjalne instrukcje serwisowe w internecie za darmo.
Różnice w budowie zagęszczarki w zależności od typu
Zagęszczarki płytowe występują w różnych typach, z których dwa główne to zagęszczarki jednokierunkowe (tzw. płytowe) oraz zagęszczarki rewersyjne (dwukierunkowe). Różnią się one nie tylko wagą i mocą, ale też szczegółami konstrukcji wpływającymi na manewrowanie i zastosowanie maszyny.
Zagęszczarki płytowe jednokierunkowe
Są to zazwyczaj lżejsze, kompaktowe maszyny zaprojektowane do pracy w jednym kierunku (do przodu). Ich konstrukcja jest stosunkowo prosta: silnik zamontowany nad płytą, uchwyt do prowadzenia i standardowy układ wibracyjny. Mniejsza waga (przeważnie od ~50 kg do 100 kg) ułatwia manewry - urządzenie można podnieść we dwie osoby lub przynajmniej łatwo przesunąć na kołach transportowych (jeśli są na wyposażeniu). Mniejsza masa i płyta oznaczają mniejszą siłę zagęszczania (zwykle 10-20 kN), co wystarcza do prac przy układaniu chodników, ścieżek czy pod mniejsze fundamenty. Zaletą prostych zagęszczarek płytowych jest ich mobilność i łatwość obsługi.
Zagęszczarki płytowe rewersyjne
To bardziej zaawansowane maszyny dwukierunkowe, które mogą pracować zarówno do przodu, jak i do tyłu. Wyposażone są w specjalny dyszel z dźwignią zmiany kierunku lub hydrauliczny układ sterowania, który pozwala odwrócić kierunek drgań układu wibracyjnego. Technicznie realizuje się to przez zastosowanie podwójnych wałków wibracyjnych o zmiennym momencie lub odwracalne sprzęgło. Budowa zagęszczarki rewersyjnej jest masywniejsza: ramy są wzmocnione, płyty często większe i cięższe, aby uzyskać silniejsze zagęszczanie. Te maszyny ważą zwykle od około 100-150 kg aż do kilkuset kilogramów. Większa masa i moc silnika przekładają się na wyższą siłę wymuszającą (nawet 30-100 kN), co pozwala zagęszczać grunty na większej głębokości i szybciej ubijać duże powierzchnie.
