Sprzęgło odśrodkowe w zagęszczarkach gruntu: zasada działania i eksploatacja

Spora część maszyn budowlanych, takich jak zagęszczarki gruntu, młoty wyburzeniowe, przecinarki ręczne czy pilarki, wyposażonych jest w silniki spalinowe, a co za tym idzie - również w sprzęgło odśrodkowe. Ten niewielki, lecz niezwykle istotny element odgrywa w działaniu tego typu sprzętu ogromne znaczenie. Jego funkcjonowanie opiera się na prostych zasadach fizyki i pozwala na wygodne oraz bezpieczne operowanie urządzeniem.

Do czego służy sprzęgło?

Sprzęgła, jako kluczowe elementy konstrukcyjne maszyn i pojazdów, służą do przekazywania momentu obrotowego z wału napędowego do wału napędzanego. Mówiąc prościej, dzięki sprzęgle możliwe jest płynne przeniesienie energii mechanicznej generowanej przez silnik na poszczególne elementy robocze konkretnego urządzenia. Brak sprzęgła sprawiłby, że narzędzia robocze, takie jak stopa zagęszczarki czy dłuto, uruchamiałyby się z chwilą rozruchu silnika, co byłoby niepraktyczne i niebezpieczne.

Sprzęgło pełni również funkcję amortyzatora i stanowi zabezpieczenie przed zbyt wysokim momentem obrotowym, który mógłby uszkodzić układ napędowy. Jego zastosowanie znacząco poprawia komfort i bezpieczeństwo pracy operatora, pozwalając na kontrolowane załączanie i rozłączanie napędu.

Sprzęgło odśrodkowe: zasada działania

Sprzęgło odśrodkowe działa w charakterystyczny sposób - załącza się automatycznie w momencie przekroczenia pewnej prędkości obrotowej silnika. Oznacza to, że nie przekazuje momentu obrotowego podczas pracy silnika na biegu jałowym (na tzw. luzie, bez obciążenia). Aby narzędzie robocze zaczęło działać, operator musi zwiększyć obroty silnika.

Zastosowanie sprzęgła odśrodkowego pozwala na swobodne rozgrzanie silnika i osiągnięcie przez niego temperatury roboczej przed przystąpieniem do korzystania z głównego narzędzia roboczego. Ma to również wpływ na bezpieczeństwo operatora, ponieważ z chwilą zmniejszenia obrotów, napęd rozłącza się, a narzędzie robocze (np. płyta zagęszczarki) przestaje wibrować lub obracać się.

Szczegółowy mechanizm działania

• Wolne obroty silnika: Przy pracy silnika na wolnych obrotach, siła odśrodkowa działająca na elementy sprzęgła jest mniejsza niż siła sprężyn. Segmenty sprzęgła są ściągnięte do środka i nie dociskają do kosza sprzęgła. W tym stanie sprzęgło jest wyłączone i nie przenosi momentu obrotowego.
• Rozruch i praca: Gdy operator zwiększa obroty silnika (dodaje gazu), wzrasta siła odśrodkowa działająca na segmenty sprzęgła. W momencie, gdy siła odśrodkowa przewyższa siłę sprężyn, segmenty rozprężają się i dociskają swoimi wykładzinami ciernymi do wewnętrznego walca kosza sprzęgła.
• Przeniesienie napędu: Powstające tarcie przenosi moment obrotowy z wału korbowego silnika na kosz sprzęgła, a stamtąd dalej do układu napędowego maszyny (np. do wzbudnicy w zagęszczarce). Dalszy wzrost obrotów powoduje wzrost siły odśrodkowej, co skutkuje pełnym załączeniem sprzęgła. W ten sposób sprzęgło jest włączane automatycznie przez dodanie gazu.

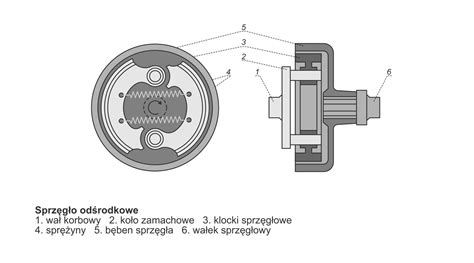

Budowa sprzęgła odśrodkowego

Budowa sprzęgła odśrodkowego jest dosyć prosta, co często przekłada się na jego trwałość jako elementu układu napędowego. Składa się ono przede wszystkim z następujących komponentów:

• Kosz sprzęgła: Zazwyczaj jest znitowany z kołem zębatym lub innym elementem układu przeniesienia napędu. To do wewnętrznej powierzchni kosza dociskają elementy cierne.
• Zabierak (piasta): Połączony wielokarbowo z wałem korbowym silnika, obraca się wraz z nim. Na zabieraku zamocowane są segmenty.
• Segmenty (ciężarki): Uchylne elementy, na których przyklejona jest wykładzina cierna. Pełnią one tę samą rolę co tarcze cierne w sprzęgłach normalnych. Segmenty są połączone ze sobą i ściągnięte sprężynami.
• Sprężyny: Ich zadaniem jest utrzymywanie segmentów w pozycji rozłączonej (ściągniętych do środka) przy niskich obrotach silnika, a także odciąganie ich, gdy obroty maleją.

Niestandardowe, mechaniczne rozwiązania, jak np. "rozprężanie segmentów tarczą dociskową sterowaną dźwignią", o których mowa w niektórych źródłach, są zazwyczaj związane ze specyficznymi, starszymi konstrukcjami (np. w motorowerach) i nie są typowe dla sprzęgieł odśrodkowych w maszynach budowlanych, gdzie działanie jest w pełni automatyczne.

Sprzęgło odśrodkowe w zagęszczarce gruntu

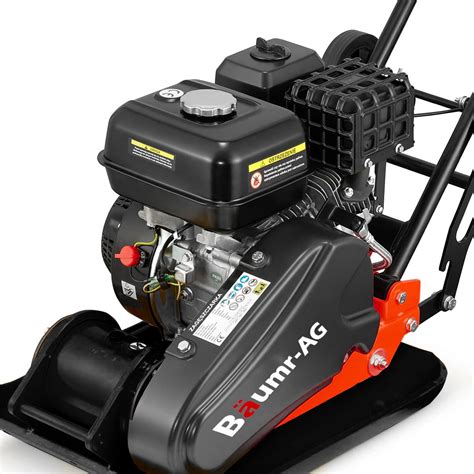

W typowej zagęszczarce gruntu sprzęgło odśrodkowe jest kluczowym elementem układu napędowego. Silnik (najczęściej spalinowy) generuje moc, która wprawia w drgania płytę roboczą. Energia z silnika jest przekazywana przez sprzęgło odśrodkowe, a następnie za pośrednictwem paska napędowego, do wzbudnicy (mechanizmu wibracyjnego). We wzbudnicy obracające się wałki mimośrodowe z ciężarkami wywołują silne wibracje, które przenoszone są na płytę roboczą, efektywnie zagęszczając grunt.

Dzięki sprzęgłu odśrodkowemu płyta wibruje tylko podczas pracy na wyższych obrotach, a na biegu jałowym maszyna pozostaje nieruchoma. Wszystkie elementy przeniesienia napędu, w tym sprzęgło i pasek klinowy (chroniony osłoną), muszą być wytrzymałe, gdyż podlegają dużym obciążeniom dynamicznym podczas pracy.

Właściwa eksploatacja sprzęgła odśrodkowego

Pomimo prostej budowy i trwałej konstrukcji, sprzęgła odśrodkowe nie są niezniszczalne. Aby wydłużyć ich żywotność i ograniczyć koszty serwisowe, należy bezwzględnie stosować się do zaleceń producenta oraz ogólnych zasad eksploatacji:

• Właściwe smarowanie: Dbaj o właściwe smarowanie ruchomych elementów urządzenia. Zimny lub niewystarczający smar (np. w mechanizmie uderzeniowym młotów wyburzeniowych) może doprowadzić do ślizgania się sprzęgła odśrodkowego. Przed rozpoczęciem pracy, szczególnie w niskich temperaturach, należy rozgrzać silnik na niskich obrotach.
• Szybkie przełączanie obrotów: Przełączaj się pomiędzy obrotami jałowymi a obrotami roboczymi możliwie jak najszybciej. Powolne zwiększanie lub zmniejszanie obrotów wpływa niekorzystnie na podzespoły sprzęgła i skraca jego żywotność z powodu nadmiernego tarcia i nagrzewania się.
• Praca na pełnym gazie: W zależności od zaleceń producenta sprzętu, dany model urządzenia (zwłaszcza zagęszczarki jednokierunkowe i stopowe) należy używać w trybie roboczym wyłącznie z pełnym gazem (po uprzednim rozgrzaniu silnika). Ciągła praca na niższych obrotach, tj. na "półobrotach", może doprowadzić do uszkodzenia sprzęgła odśrodkowego, a także wprowadzać duże drgania rezonansowe do elementów zagęszczarki, co grozi uszkodzeniem maszyny i obrażeniami operatora.

Problemy i rozwiązania

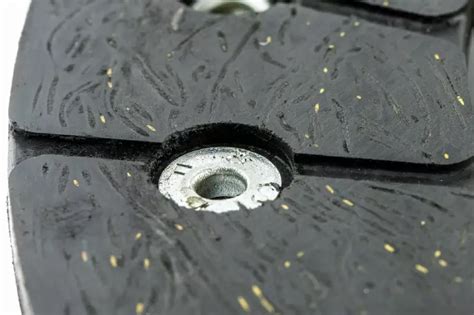

Jednym z typowych problemów może być ślizganie się okładzin ciernych, spowodowane np. wbiciem się w nie cząsteczek ścieranego metalu. Osoba obeznana z techniką może próbować usunąć przyczynę przez starcie papierem ściernym błyszczącej powłoki z okładzin. Poważniejsze usterki, takie jak pęknięcie pierścienia zabezpieczającego, zazwyczaj wymagają wymiany uszkodzonych części.
