Zagęszczarka Stopowa (Ubijak, Skoczek): Przeznaczenie i Informacje

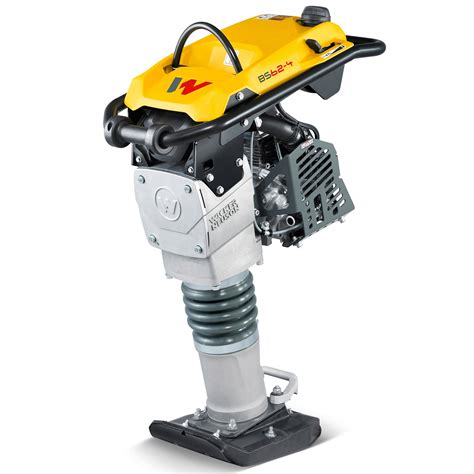

Zagęszczarka stopowa, znana również jako ubijak wibracyjny lub skoczek, to jedno z podstawowych narzędzi wykorzystywanych w budownictwie. Jest to urządzenie przeznaczone do mechanicznego zagęszczania gruntu poprzez generowanie udarów o niskiej częstotliwości. Dzięki swojej konstrukcji i pionowej, wąskiej budowie, umożliwia skuteczne przygotowanie podłoża w miejscach o ograniczonej przestrzeni, co czyni ją niezastąpionym urządzeniem na wielu placach budowy.

Zagęszczanie jest procesem, który zmniejsza ilość powietrza i wody w gruncie, poprawiając w ten sposób spoistość i nośność podłoża. Takie przygotowanie jest konieczne przy wielu pracach budowlanych, w tym szczególnie w trakcie wykonywania robót ziemnych. Zagęszczony grunt gwarantuje bezpieczeństwo i trwałość każdej konstrukcji przez zminimalizowanie ryzyka późniejszego osiadania, powstawania pęknięć czy kosztownych napraw. Im nawierzchnia jest intensywniej eksploatowana, tym staranniej należy ubić i wzmocnić jej podbudowę. Zagęszczenie gruntu pod fundamenty zapewnia ich właściwą nośność oraz minimalizuje ryzyko osiadania.

Zasada Działania Zagęszczarki Stopowej

Mechanizm działania zagęszczarki stopowej opiera się na generowaniu szybkich, pionowych uderzeń o dużej sile i częstotliwości, które są przenoszone na niewielką płytę roboczą, zwaną stopą. Stopa ta, uderzając w podłoże, powoduje intensywne zagęszczenie gruntu poprzez przesuwanie i ściskanie ziaren, redukując przestrzenie powietrzne. Moc silnika jest przekazywana poprzez układ ubijający na stopę, która uderzając z wysoką częstotliwością o podłoże, powoduje jego zagęszczenie. Dzięki zastosowaniu sprzęgła odśrodkowego, silnik nie przekazuje na stopę swojej mocy podczas pracy na wolnych obrotach; dopiero wraz ze zwiększeniem obrotów następuje załączenie sprzęgła.

Budowa i Kluczowe Komponenty

Zagęszczarki stopowe to maszyny o stosunkowo prostej konstrukcji, zazwyczaj wyposażone w silnik spalinowy, choć na rynku dostępne są również modele z silnikami Diesla oraz akumulatorowe. Typowy ubijak waży zazwyczaj od 25 do 80 kg, co umożliwia łatwy transport i obsługę przez jedną osobę. Płyta robocza (stopa) posiada powierzchnię od ok. 30x30 cm do 40x40 cm, wykonana jest z wytrzymałej stali, odpornej na ścieranie.

Rodzaje Silników

• Silniki benzynowe: Najczęściej spotykane, ważą mniej, są tańsze w eksploatacji i szybciej się rozgrzewają. Zapewniają niezależność od dostępu do źródeł zewnętrznego zasilania, co jest cenne na budowach dróg i innych pracach w terenie.
• Silniki Diesla: Charakteryzują się mniejszym spalaniem i większą trwałością, ale są cięższe i droższe w zakupie oraz eksploatacji.
• Silniki akumulatorowe/elektryczne: Nie emitują spalin, co pozwala na korzystanie z nich w pomieszczeniach o niskiej wentylacji. Nie wymagają konserwacji, a akumulator pozwala na ok. 30 minut nieprzerwanej pracy.

Silniki Dwu- i Czterosuwowe

W przypadku silników spalinowych wyróżnia się modele dwusuwowe i czterosuwowe:

• Silniki dwusuwowe: Mniej skomplikowane, zdolne do pracy w każdym położeniu, wymagają jednak smarowania olejem z zewnątrz i emitują więcej zanieczyszczeń. Innowacyjne rozwiązania, takie jak osobne zbiorniki na paliwo i olej, eliminują potrzebę wcześniejszego przygotowania mieszanki.
• Silniki czterosuwowe: Charakteryzuje je mniejsze i czystsze spalanie. Niestety, skoczki z tym silnikiem mają ograniczony zakres przechyłu, w którym mogą pracować (najczęściej pod max. kątem 20°).

Główne Przeznaczenie i Zastosowanie

Zagęszczarka stopowa znajduje szerokie zastosowanie w budownictwie przede wszystkim podczas przygotowywania stabilnego podłoża pod budowle. Jest to urządzenie z grupy "must have" na każdej budowie, w tym szczególnie na budowach dróg, ciągów pieszych, parkingów czy placów.

Zagęszczanie w Ograniczonej Przestrzeni

Jednym z głównych atutów zagęszczarki stopowej jest jej kompaktowa konstrukcja i niewielka powierzchnia płyty roboczej, która umożliwia pracę w miejscach niedostępnych dla większych maszyn. Dzięki temu ubijaki doskonale sprawdzają się w trudno dostępnych miejscach, takich jak:

• Wykopy pod instalacje energetyczne i sanitarne (wodociągi, kanalizacja, gaz).
• Rowy i okopy.
• Wokół fundamentów, rur i krawężników.
• Wąskie tunele i ciasne przestrzenie między przeszkodami terenu.

Rodzaje Zagęszczanych Materiałów

Zagęszczarki stopowe są szczególnie efektywne podczas prac na gruntach spoistych, takich jak glina czy iły, które wymagają większej siły udaru. Dobrze radzą sobie z ich ubijaniem, zapewniając równomierne zagęszczenie tego typu podłoża. Zagęszczanie można stosować w odniesieniu do:

• Grunty rodzime.
• Piasek i żwir (czysty i z gliną).
• Różnej gramatury kruszywa.
• Asfalt (w pracach związanych z budową i remontem nawierzchni drogowych).
• Kostka brukowa (do tego celu należy użyć urządzenia z płytą roboczą zabezpieczoną elastomerem - matą z elastycznego tworzywa sztucznego).

Zagęszczarki są niezbędnym sprzętem podczas prac budowlanych - począwszy od utwardzania gruntu pod położenie kostki brukowej, przez przygotowanie powierzchni pod wylanie asfaltu, aż po obróbkę gruntu pod położenie różnego rodzaju instalacji.

Kluczowe Parametry i Wybór Zagęszczarki Stopowej

Wybór odpowiedniej zagęszczarki stopowej zależy od specyfiki planowanych prac budowlanych. O wyborze odpowiedniego urządzenia decyduje rodzaj podłoża oraz wielkość i kształt obszaru roboczego.

Waga Urządzenia

Waga zagęszczarek stopowych zazwyczaj nie przekracza 100 kg. W przypadku mniejszych powierzchni i łatwiejszych projektów dobrym wyborem będzie model o mniejszej masie, o wadze do 60 kg. Większa masa zagęszczarki sprawi, że podłoże będzie lepiej utwardzone w krótszym czasie, ale jednocześnie sprzęt będzie trudniejszy w manewrowaniu i transporcie.

Szerokość Stopy Wibracyjnej

Szerokość stopy wibracyjnej (najczęściej do 280 mm) powinna być uzależniona od docelowej powierzchni i głębokości zagęszczenia. Mniejsze zagęszczarki dobrze sprawdzą się do ubijania podłoża pod niewielkie chodniki, prace przy budowie kanalizacji lub wykopach fundamentowych. Niewielki rozmiar stopy wibracyjnej pozwala na użycie mniejszych i bardziej ekonomicznych silników.

Częstotliwość Uderzeń

Częstotliwość uderzeń określa, ile razy stopa ma kontakt z podłożem w danej jednostce czasu (np. 600-700 na minutę). Im jest ona większa, tym lepszy efekt zagęszczenia w pojedynczym przebiegu i głębsze zagęszczenie terenu (zazwyczaj 50-60 cm).

Siła Odśrodkowa (Siła Uderzeniowa)

Siła odśrodkowa urządzenia określa energię przekazywaną na podłoże za pośrednictwem stopy ubijaka. Im większa, tym grubsza warstwa podłoża może zostać utwardzona. Wysokość uzyskiwanego skoku wynosi do kilkudziesięciu centymetrów, co w połączeniu z siłą kilkunastu kN sprawia, że na operatora oddziałują znacznej wielkości siły wibracyjne.

Głębokość Zagęszczenia i Prędkość Posuwu

Te wskaźniki świadczą o maksymalnej głębokości podłoża, która może zostać zagęszczona oraz o prędkości poruszania się zagęszczarki. Kluczowe znaczenie ma też powierzchnia płyty roboczej: im większa, tym większy obszar można zagęścić w ciągu jednej dniówki. Faktyczna wydajność zależy od odpowiedniego dopasowania powierzchni płyty do mocy silnika i wagi maszyny.

Zagęszczarka Stopowa a Zagęszczarka Płytowa - Różnice

Zagęszczarka skoczek i zagęszczarka płytowa różnią się przede wszystkim w kwestii istoty działania, a tym samym pod względem wyglądu i zastosowania.

• Zagęszczarka stopowa (skoczek): Ma stopę prasującą o dosyć niewielkich rozmiarach, jednak poruszającą się na wysokości nawet kilkudziesięciu centymetrów dzięki mechanizmowi wibrującemu. Jest bardziej odpowiednia do prac na mocno ograniczonej przestrzeni, szczególnie w wąskich wykopach, rowach i innych trudno dostępnych obszarach. Pozwala na bardzo precyzyjne utwardzenie podłoża, na przykład przy fundamentach czy przy pracach wykończeniowych gruntu. Energetyczne udary skupiają się na mniejszym obszarze, co sprawia, że skoczki lepiej sprawdzą się podczas zagęszczania zwartego gruntu. Z racji swojej charakterystyki pracy, nie sprawdzą się na podłożu sypkim o luźnej konsystencji.

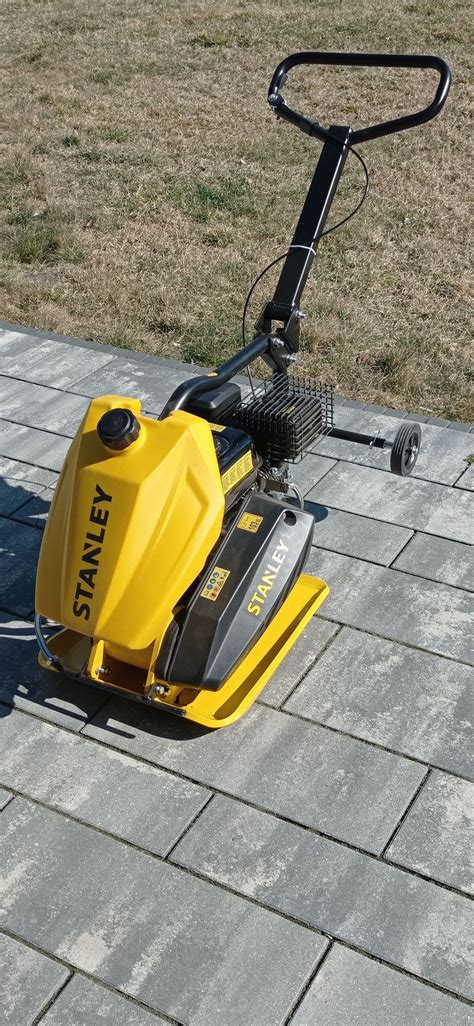

• Zagęszczarka płytowa: Ma płyty wibracyjne o większych rozmiarach, dzięki czemu jest w stanie jednocześnie zagęścić większą ilość powierzchni gruntu. Jest bardziej wszechstronna i może być stosowana na różnych gruntach, ale ze względu na większe rozmiary raczej sprawdza się na większych obszarach, oddalonych od fundamentów, rur i krawężników. Zagęszczarki płytowe generują podobny zakres sił nacisku, jednak głębokość zagęszczania jest znacznie mniejsza. Kluczowe parametry, które wpływają na efektywność, to masa urządzenia, rozmiar płyty roboczej, częstotliwość wibracji, siła odśrodkowa oraz prędkość przesuwu urządzenia.

Kierunek ruchu również odgrywa rolę: przy dużych powierzchniach doskonale sprawdzają się maszyny jednokierunkowe, natomiast w ciasnych przestrzeniach lub przy zagęszczaniu wąskich pasów podłoża, konieczne jest użycie zagęszczarek rewersyjnych, które mają mechanizm łatwej zmiany kierunku ruchu. Zagęszczarki stopowe są często nieco droższe od sprzętu wyposażonego w płyty, co wynika z ich specjalistycznego przeznaczenia do precyzyjnej pracy w wąskich przejściach i na głębokości.

Prawidłowe Użytkowanie i Konserwacja

Eksploatacja zagęszczarki stopowej powinna odbywać się ściśle według zaleceń producenta. Bardzo ważne jest przygotowanie maszyny do działania i bezpieczeństwo użytkowania sprzętu.

• Bezpieczeństwo operatora: Na operatora oddziałują znacznej wielkości siły wibracyjne, dlatego zaleca się częste przeprowadzanie przerw w pracy. Urządzenia są projektowane tak, aby minimalizować wpływ drgań na operatora poprzez zastosowanie amortyzatorów i ergonomicznych uchwytów.
• Uruchamianie i wyłączanie silnika: Zbyt wolne załączenie sprzęgła odśrodkowego może spowodować uszkodzenie jego lub sprężyny, dlatego należy przełączać bieg z jałowego na maksymalny możliwie szybko. Przed przystąpieniem do ubijania ważne jest rozgrzanie silnika (ok. minuty po uruchomieniu), a po pracy na najwyższych obrotach należy odczekać ok. 30 sekund, pozwalając mu schłodzić się na niskich obrotach przed wyłączeniem.
• Transport: Maszynę należy przewozić zgodnie z zaleceniami producenta, najlepiej w pozycji roboczej. Jeżeli sytuacja wymaga przewożenia w pozycji leżącej, należy pamiętać, aby gaźnik znajdował się na górze.
• Konserwacja: Nie można zapominać o obowiązkowych czynnościach serwisowych, które określa producent sprzętu. Niewłaściwa eksploatacja może przyczynić się do powstania poważnych usterek lub nawet unieważnienia ochrony gwarancyjnej.

Innowacje i Systemy Wspomagające

Nowoczesne zagęszczarki posiadają różne systemy wspomagające użytkowanie sprzętu, które bezpośrednio wpływają na bezpieczeństwo, komfort oraz wydajność podczas pracy.

• System Tłumienia Wibracji Oddziałujących na Ramiona Operatora (VAS): Ogranicza on o 30-40% negatywny wpływ wibracji na ciało operatora, co przekłada się na możliwość dłuższej pracy z urządzeniem.
• Zaawansowane systemy filtracji powietrza i kontroli poziomu oleju: Stosowane w silnikach spalinowych, wydłużają żywotność osprzętu, zwiększają niezawodność sprzętu i wydłużają okresy serwisowania.
